FIX800-H2 수소 가스 측정기 설치 사례 — 대전 공장 납품 (40,000ppm)

안녕하세요 스타코 인스트루먼트 오제석 입니다.

설치형 수소(H₂) 가스 측정기 FIX800-H2-40,000ppm 제품에 대한 납품 사례입니다.

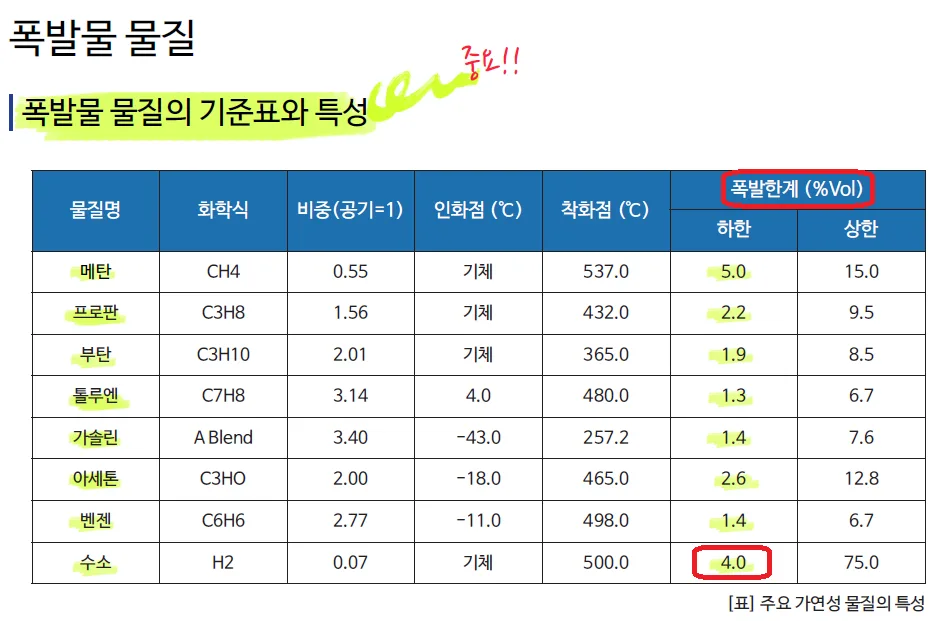

수소 가스의 폭발 하한계(LEL) 이해

폭발성 가스는 가스 성분에 따라 서로 다른 폭발 하한계(LEL) 범위를 가집니다. 수소 가스의 LEL은 40,000ppm (= 4%vol)이며, 일반적으로 가연성 가스 센서는 메탄 센서를 사용합니다.

• 메탄 (CH₄): 0~5%vol = 0~100%LEL
• 수소 (H₂): 0~4%vol = 0~100%LEL

FIX800-H2-40,000ppm 제품 소개

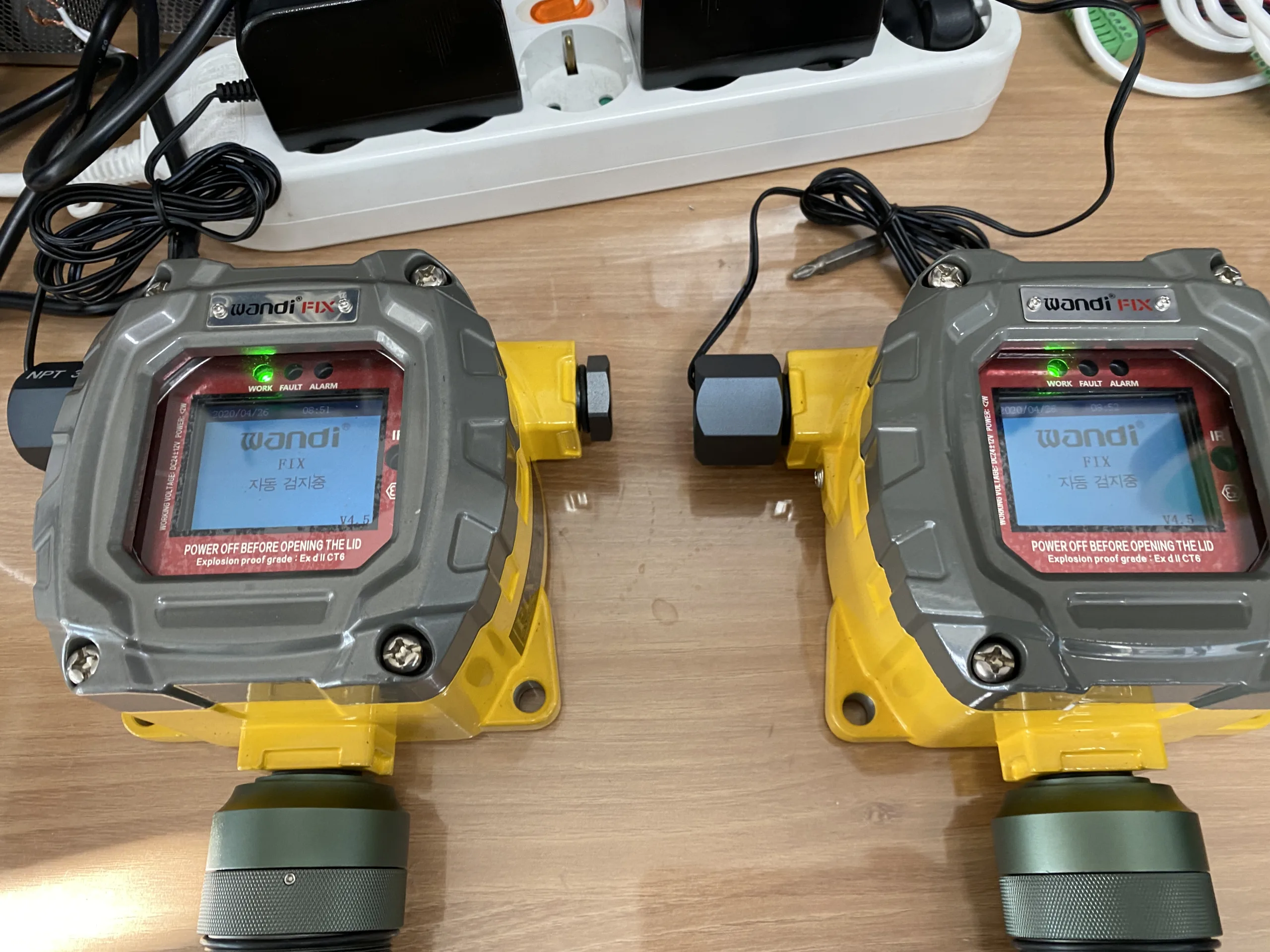

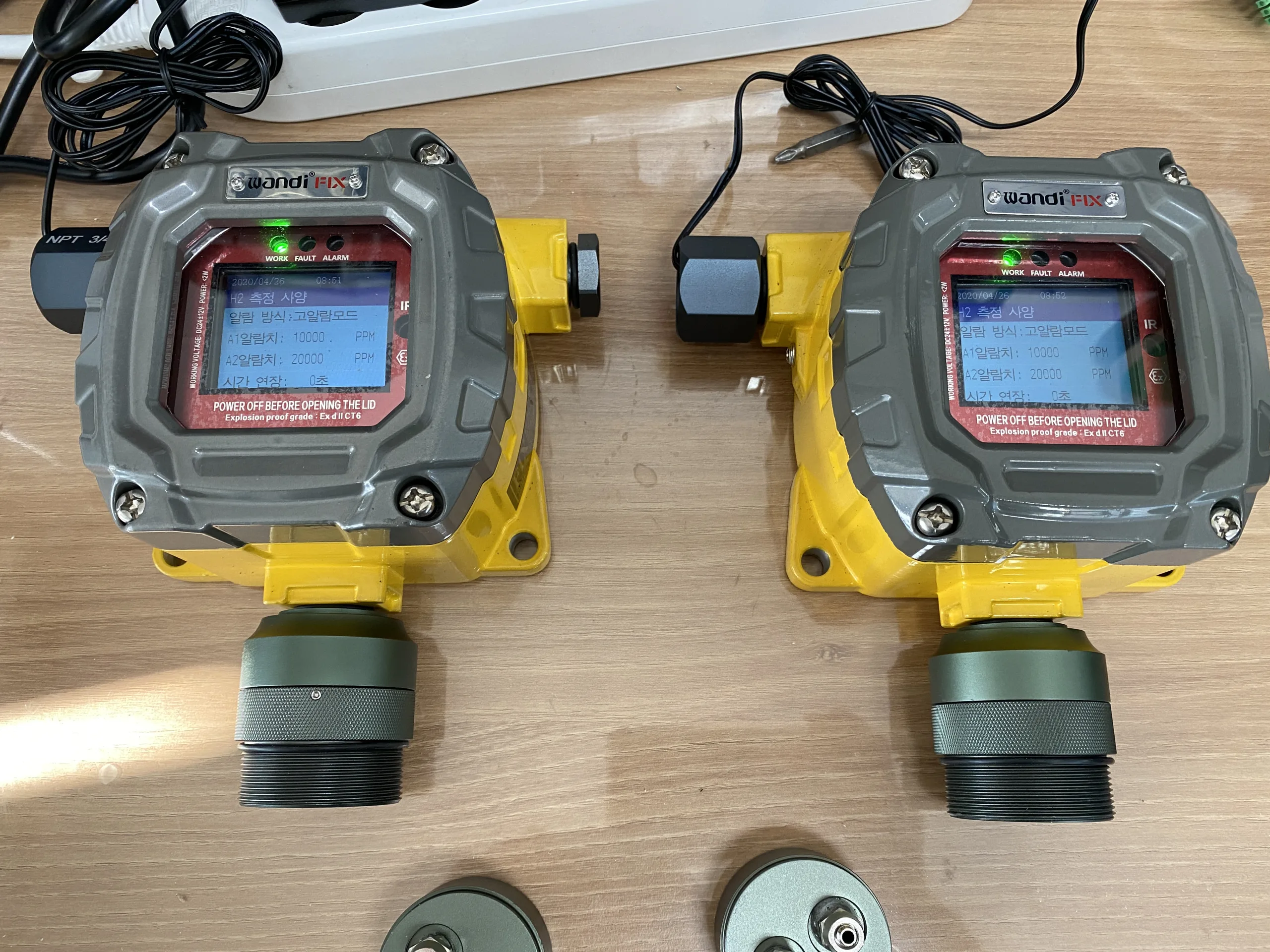

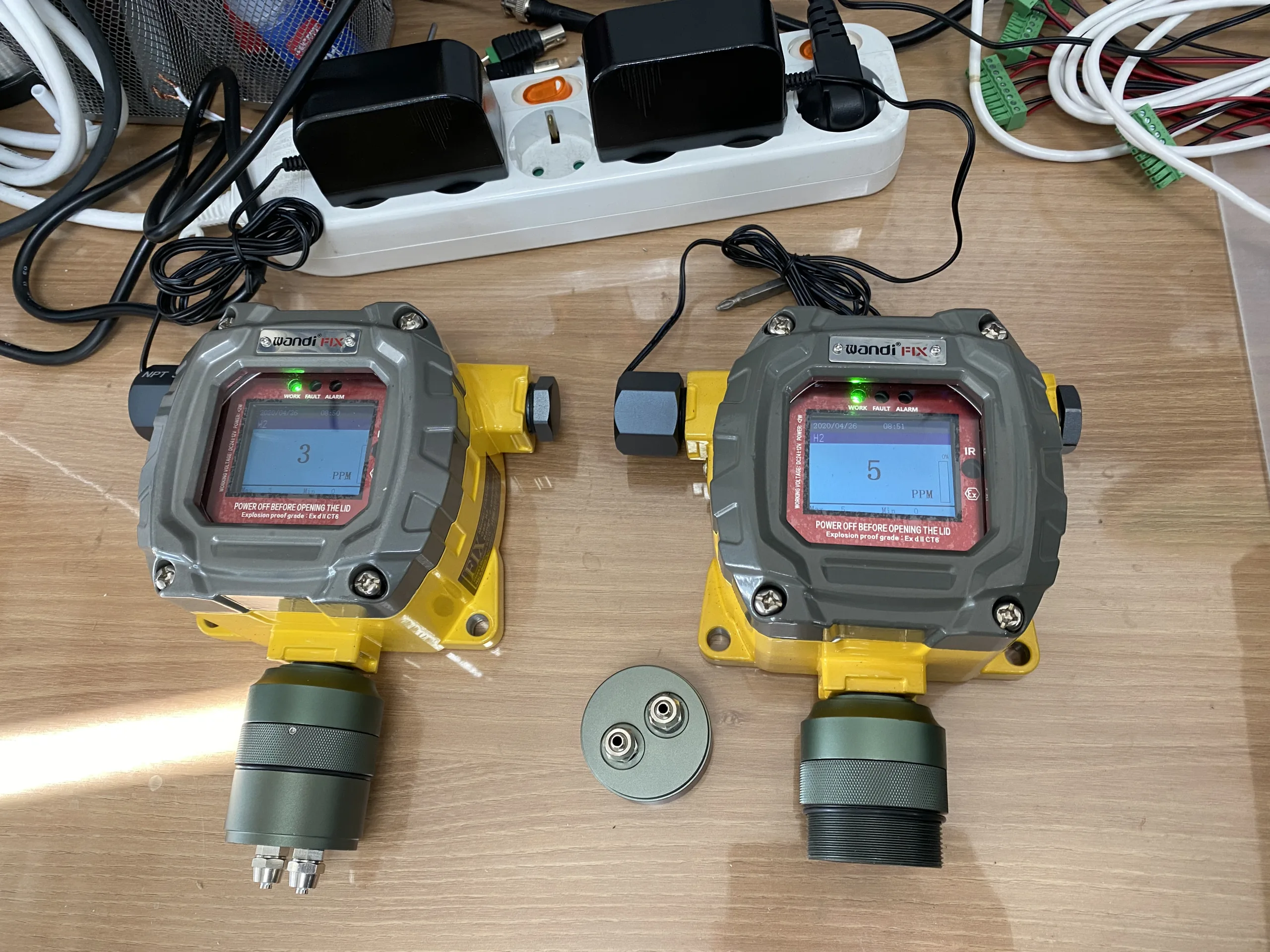

FIX800-H2-40,000ppm은 수소 가스의 폭발 하한계 범위를 측정할 수 있는 설치형 가스 검지기입니다.

옵션 및 설치 구성

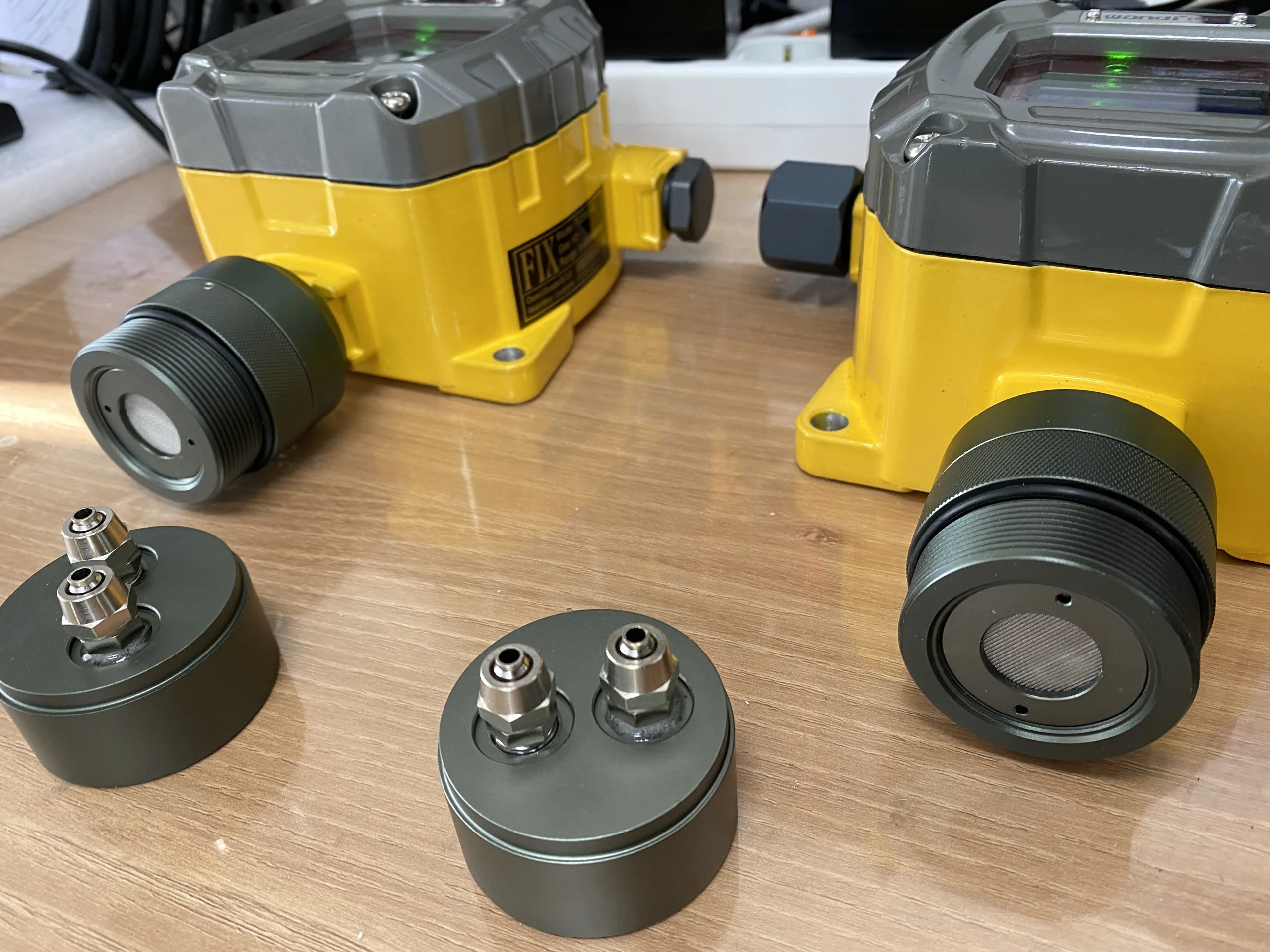

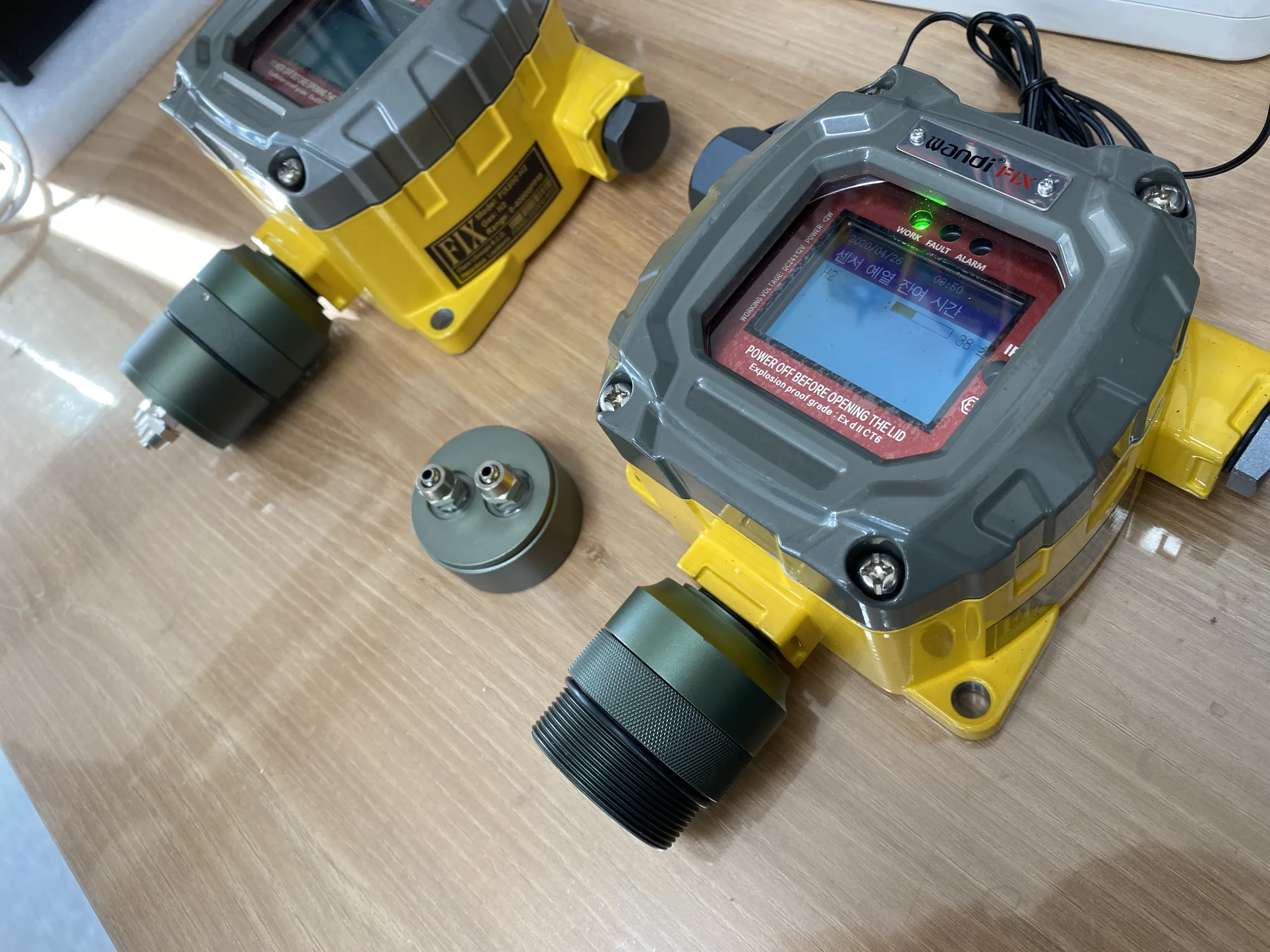

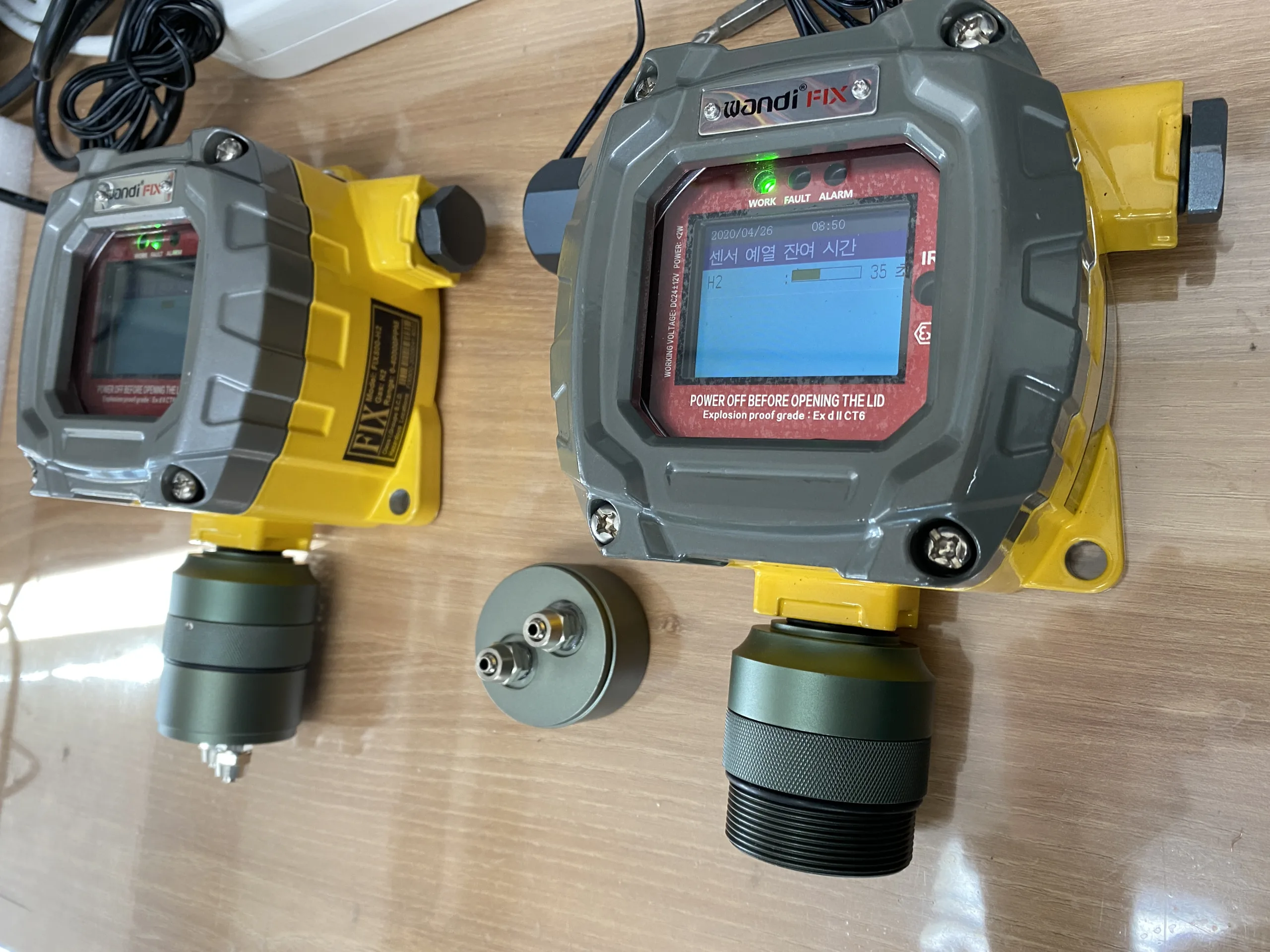

펌프 어댑터 악세사리 (옵션) — 호스(튜브) 연결이 편리하며, 가스 측정부 하단에 결합하여 사용합니다.

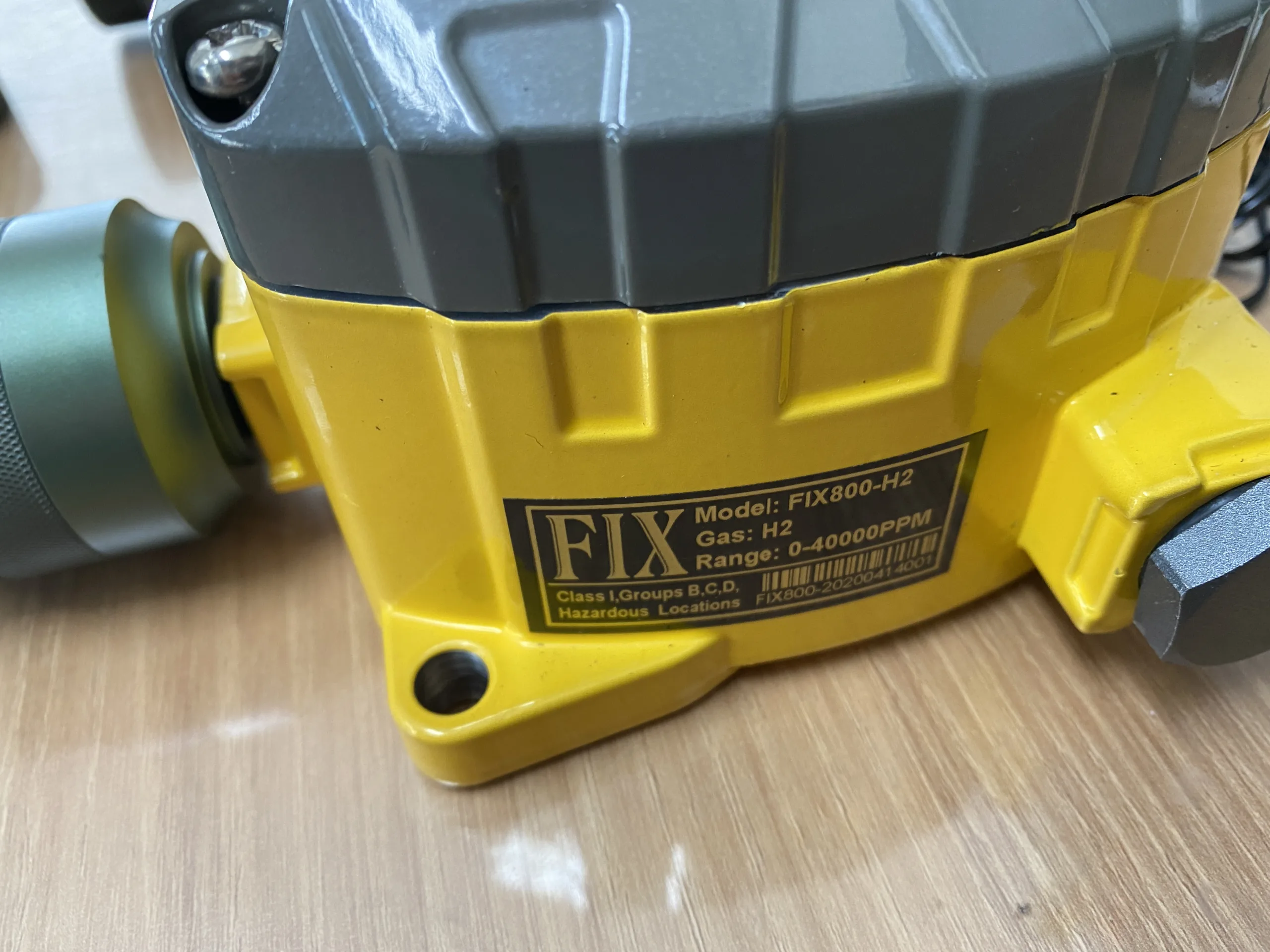

제품 라벨 — 가스 센서 종류 및 측정 범위 표시

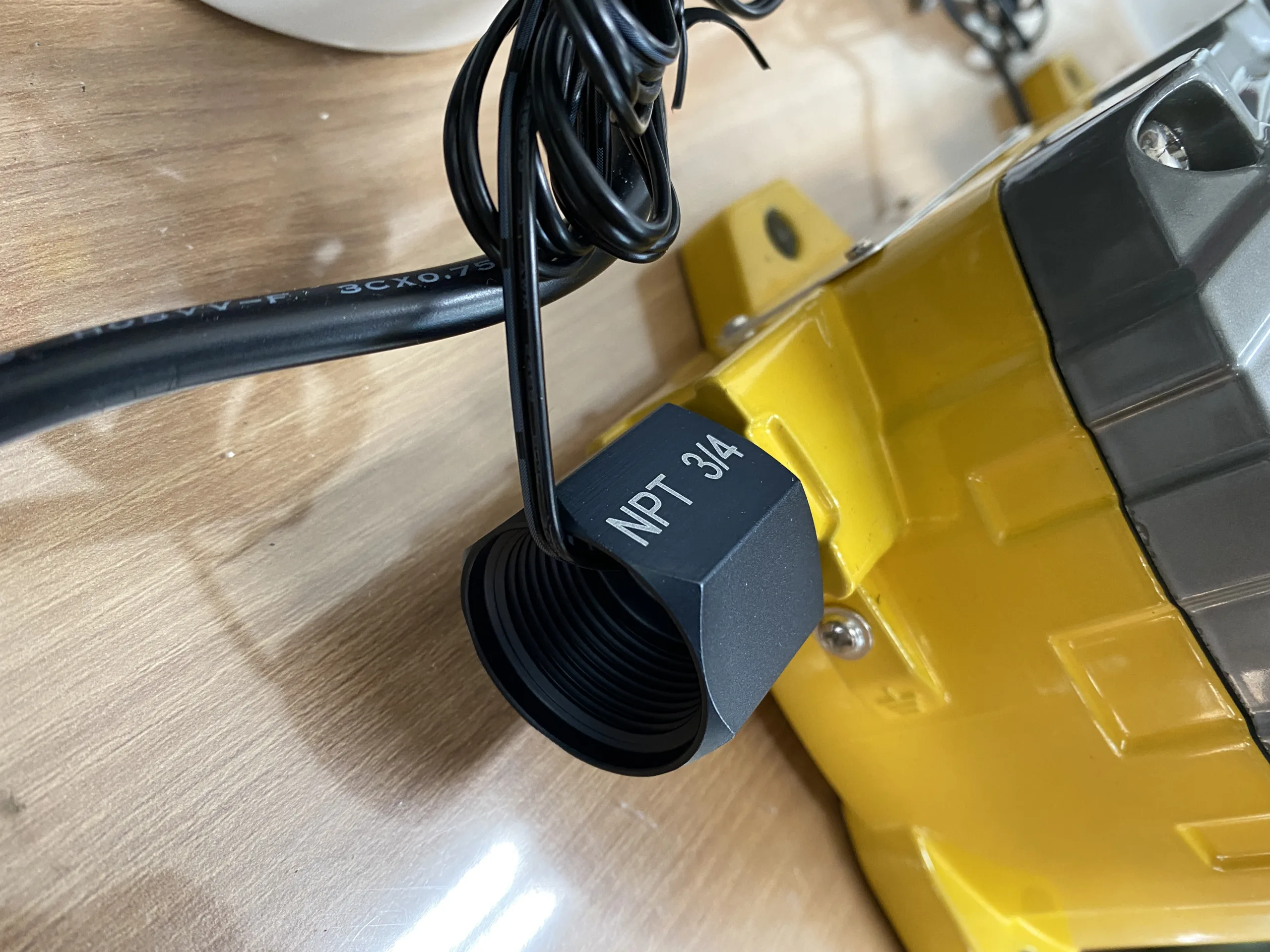

케이블 연결부 — 3/4 NPT 규격

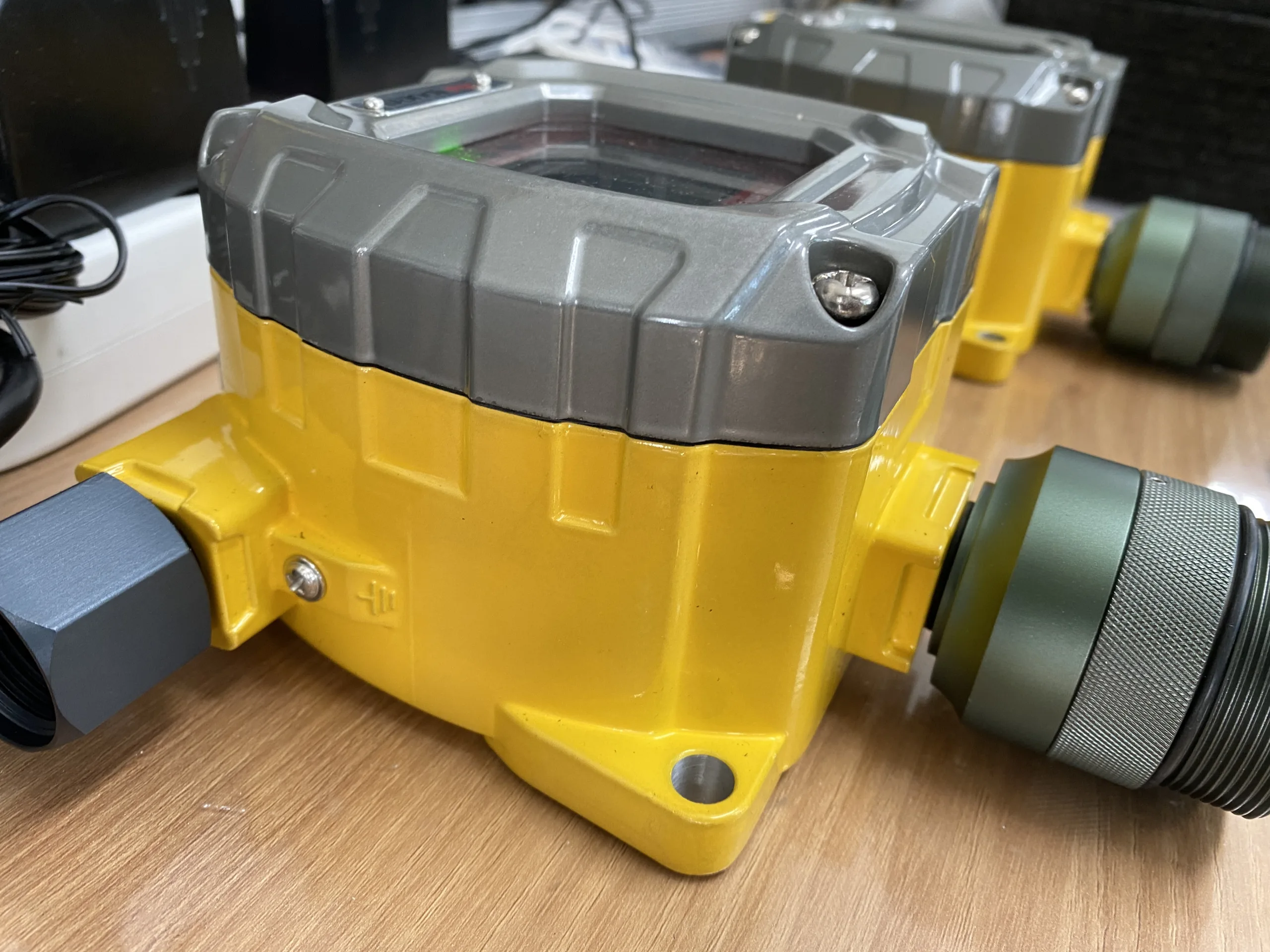

벽 부착형 하우징

자주 묻는 질문 (FAQ)

Q1. 수소 가스 측정에 일반 LEL(가연성) 센서를 사용하면 안 되나요?
일반 LEL 센서는 메탄 기준으로 교정되어 있어 수소 측정 시 정확도가 떨어집니다. 수소는 LEL 범위(0~40,000ppm)가 메탄과 다르기 때문에, 반드시 수소 전용 센서가 장착된 FIX800-H2 모델을 사용해야 정확한 측정이 가능합니다.

Q2. FIX800-H2의 측정 범위는 어떻게 되나요?
0~40,000ppm (0~4%vol, 0~100%LEL) 범위를 측정합니다. 수소 가스의 폭발 하한계 전 구간을 커버하도록 설계되어 있습니다.

Q3. 수소 취급 시설에서 가스 측정기 설치가 법적으로 의무인가요?
산업안전보건법 및 고압가스 안전관리법에 따라 수소를 사용하는 작업장에는 가스 누출 감지 시스템 설치가 권고되며, 일정 규모 이상의 시설에서는 의무 사항입니다. 폭발 위험 구역에는 방폭 인증 제품을 사용해야 합니다.

Q4. 벽 부착형 하우징과 펌프 어댑터는 어떤 경우에 필요한가요?
벽 부착형 하우징은 측정기를 고정된 위치에 영구 설치할 때 사용합니다. 펌프 어댑터는 측정 포인트까지 호스를 연결해 직접 가스를 흡입해야 하는 경우, 예를 들어 측정 포인트가 좁거나 접근이 어려운 배관 주변에 사용합니다.

Q5. 3/4 NPT 케이블 연결부는 무엇을 의미하나요?
3/4 NPT는 북미 표준 파이프 나사 규격으로, 배선 보호용 전선관(콘딧)과의 결합에 사용됩니다. 방폭 구역 설치 시 해당 규격의 방폭 피팅과 함께 사용하면 전기 안전 기준을 충족할 수 있습니다.
