설치] 대학교 연구실 FIX800 VOC 설치

REX 입니다~

오늘은 서울에 많고많은 대학교중 한 대학교에서 12월 21일날 연락을 주어 올 해 안에 설치가 가능한가요?

라는 문의를 받자마자 공사팀에게 일정 조율을 하여 12월 27일날 설치를 진행하고 왔습니다.

대학교 연구소 입구입니다.

다른 대학교처럼 넓고 치킨과 맥주를 먹을수있는 그런 공원도생각하면서 갔지만

연구에만 집중하게되는 시설로보여 다른 생각은 버리고 일에만 집중하자로 마음을 바꿨습니다.

■ 오늘의 설치 리스트

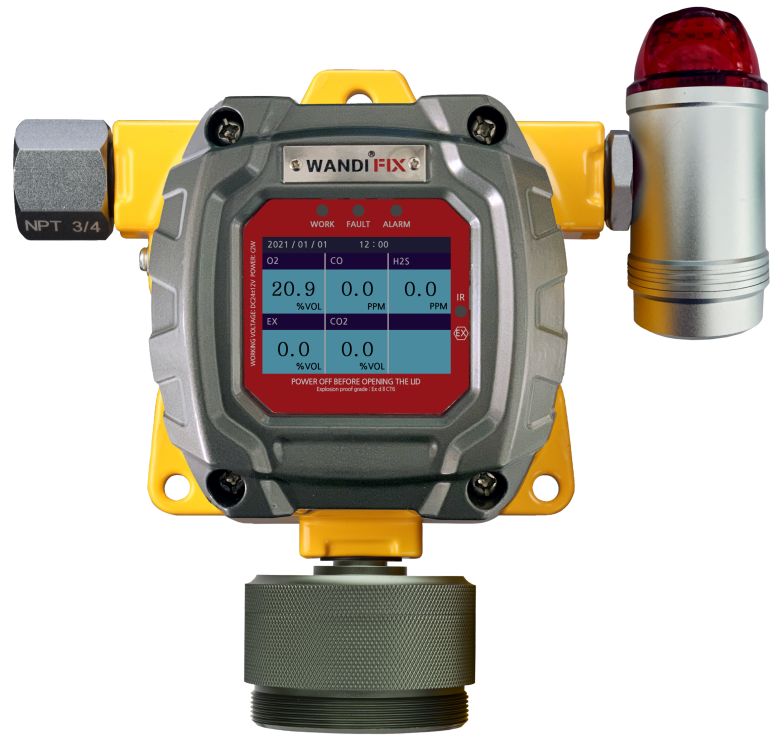

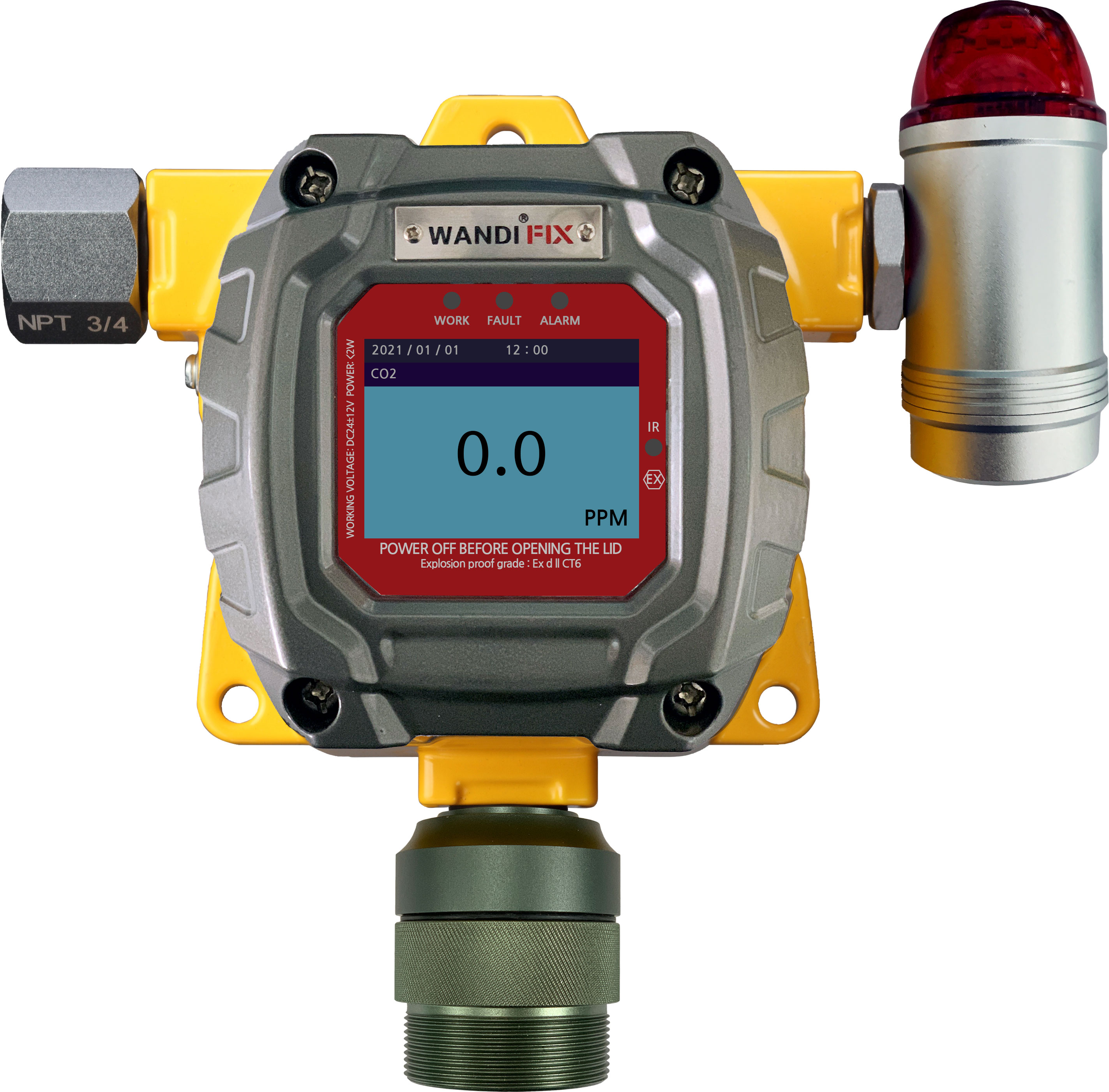

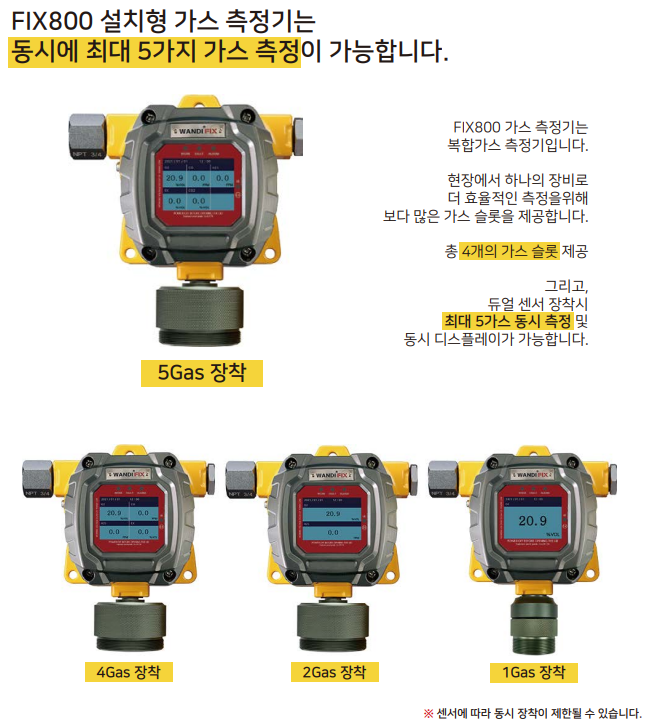

센서는 측정기 하단 부분에 장착 되기 때문에

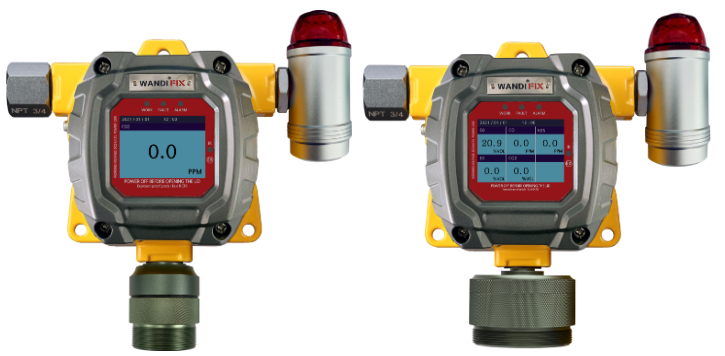

복합형일경우 기판이 커져 하단 기판통 사이즈의 차이가 있습니다.

■ 설치 환경

● 설치 목적

FIX800에 나오는 실시간 데이터값을 지속적으로 확인을 하며

24시간 저장된 데이터를 추출하기 위함.

● 가스 농도

VOC 0-1,000ppm

● 요청사항

노트북에 슈미아 데이터로거 장비의 소프트웨어 설치 및 연동요청

엑셀로 데이터 추출 테스트 및 FIX800 시연

■ 설치시작

설치 시작전에 항상 하는게 있습니다.

위치 선정 및 통신선 라인 구성!

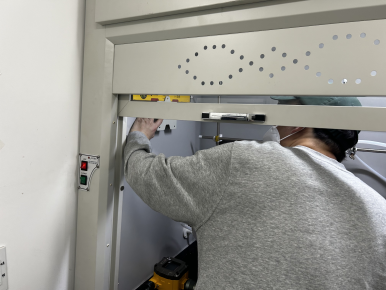

연구실 연구후드 내 FIX800 가스측정기 설치를 위해 위치를 잡고

가스측정기와 데이터로거는 유선으로 연결이 되어야하기때문에

통신선 라인을 안내하면서 유저의 요청사항대로 진행됩니다.

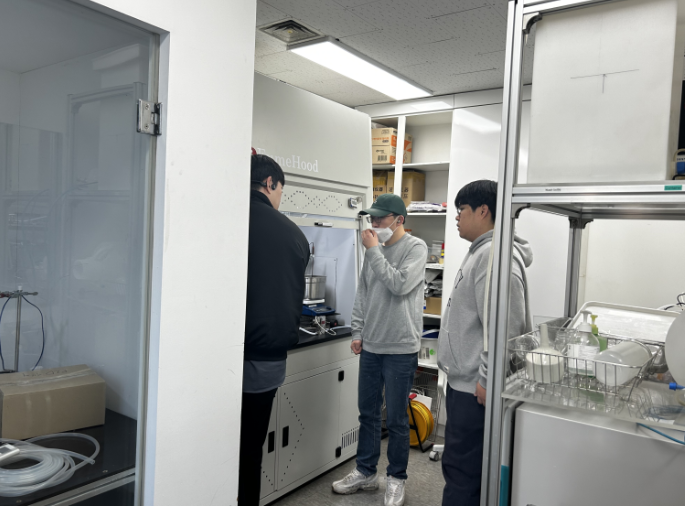

유저와 협의 후에 설치를 시작합니다

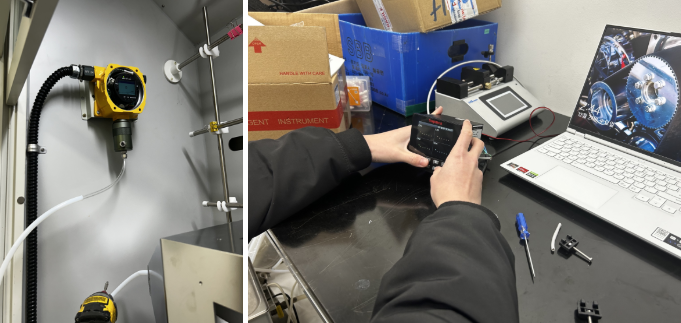

공사팀 분들은 가스측정기를 맡아주시고

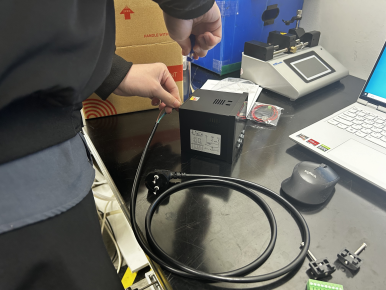

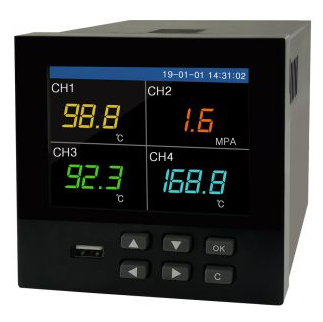

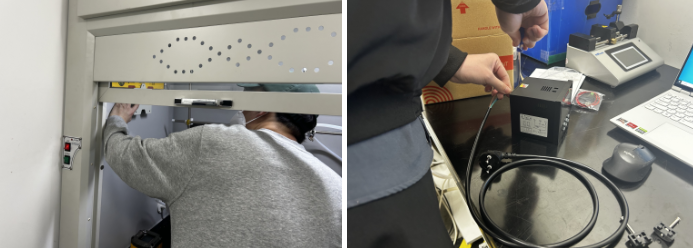

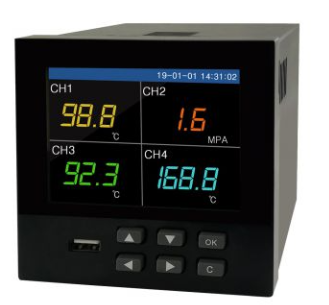

저는 노트북에 연결할 R9600 데이터로거장비를 조립하면서 노트북에 소프트웨어 설치를 맡고있습니다.

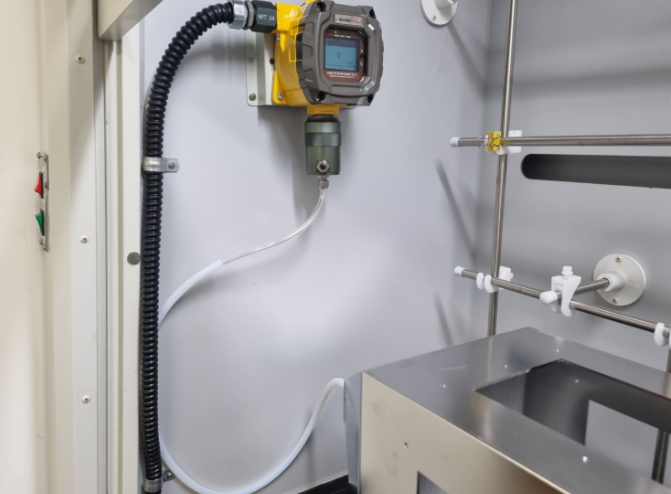

FIX800은 자리를 잡고 데이터로거장비 연결까지 완벽하게 진행되고있습니다.

이 때 사진은 없지만... 연구에 정말 진심이라는게 확 느껴진 부분이 노트북에서 느껴졌습니다..

소프트웨어를 설치하려고 파일을 받았는데

알집 조차 없는 새노트북이였습니다.

연구실이야 당연히 연구장비 재료 서류 등등 많은걸 봐왔지만 노트북이 쌔삥이라는 부분에서

이 유저분은 연구에 정말 진심인분이구나가 확 느껴졌습니다.

이렇게 가스측정기 설치를 마무리하고 측정기 전원연결 확인한 후에 데이터로거 장비에 4-20mA

연결 과 소프트웨어 연결을 해줍니다.

성공적입니다.

잘 작동하는것을 테스트한 후 연구원님에게 실시간 데이터값 넘어오는것을 확인시켜드린 뒤

사용법을 안내드렸습니다.

노트북이 꺼졌을경우 소프트웨어 재설정방법, 엑셀로 데이터값 추출방법 을 안내해드리고

설치를 마무리하였습니다.

FIX800 설치형 가스측정기의 값을 실시간으로 노트북 (PLC) 장비로 봐야하는 환경은

FIX800 과 데이터로거 R9600 을 함께 사용하시면 실시간 데이터값 확인 과 엑셀형태로 저장된 값을 쉽게 받아보실 수 있습니다.

이상으로 블로그 요약 정리 하고 마무리 하겠습니다.

1 슈미아 데이터로거 R9600 은 4-20mA 를 받는 장비입니다.

2 FIX800 에서 지원하는 4-20mA 를 유선 연결하여 데이터로거장비에 값을 전달합니다.

3 RS485 통신으로 PLC 연결은 프로토콜, 모드버스 통신 자료를 지원하고있습니다.

설치형, 휴대용 가스측정 문의는 언제나 환영입니다.

이상으로 오늘 서울의 한 대학교 연구실 포스팅을 마무리 하겠습니다.
