정화조 밀폐공간 산소 측정기 FIX800 설치 사례 — 백화점 지하 정화조실 (서울)

안녕하세요. 레이먼드코리아 주식회사 입니다.

오늘은 어쩌면 가장 유익한 포스팅이 될 수 있는 현장 적용 사례입니다.

근래에 정화조실 가스측정기 문의가 가끔 있었는데요, 드디어 처음으로 정화조실 현장에 가스측정기를 설치하였습니다.

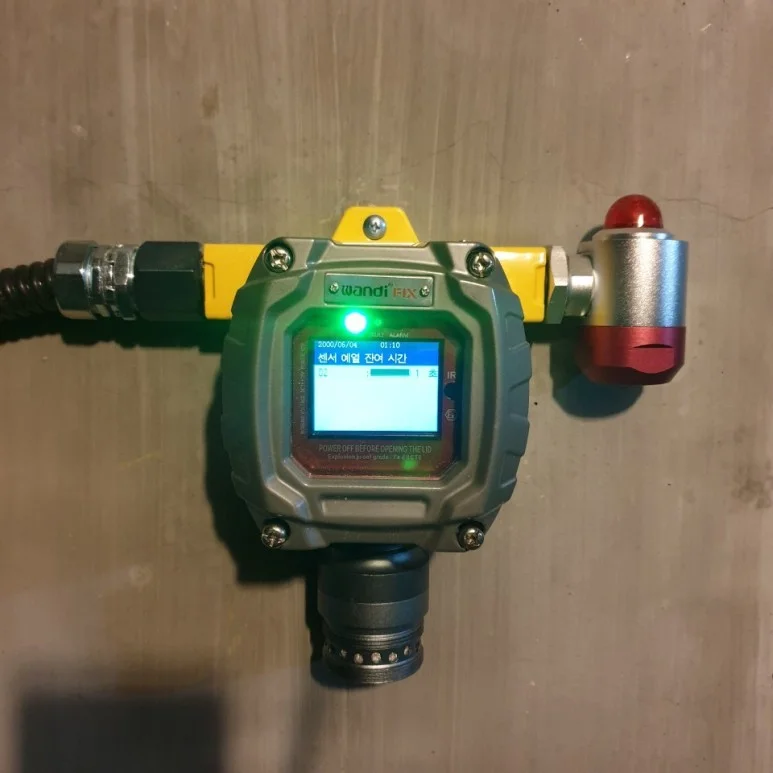

많은 설치형 측정기가 있지만, 저희는 오직 픽스800을 고집합니다.

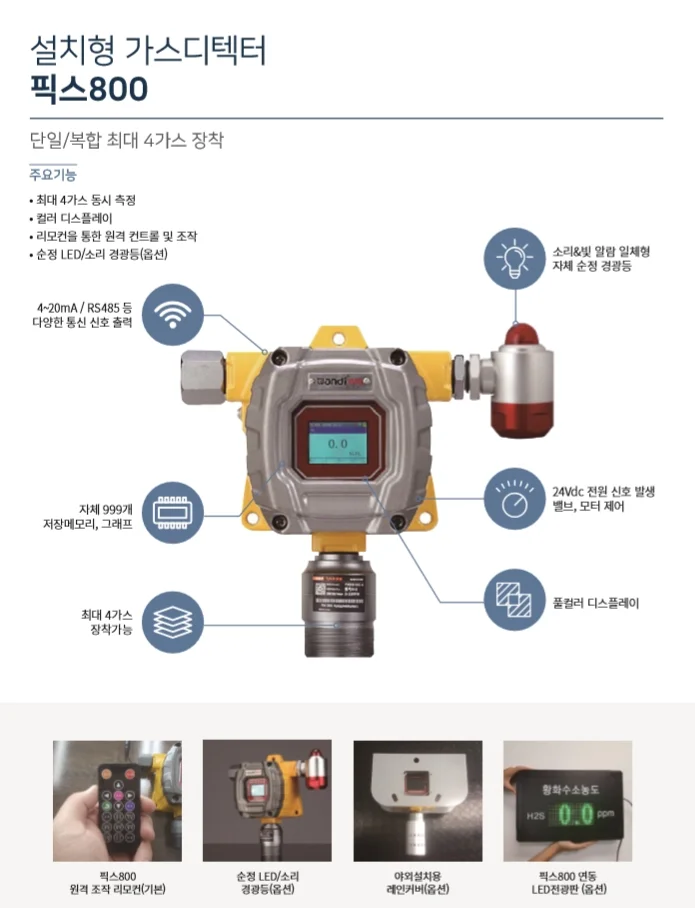

• 리모컨으로 모든 조작이 가능 — 고객의 편리함
• 일체형 경광등 지원 — 밀폐공간 최적화
• 최대 4개 센서 장착, 최대 5가지 가스 동시 측정 (CO+H₂S 듀얼센서 지원)

설치 현장 — 백화점 지하 정화조실

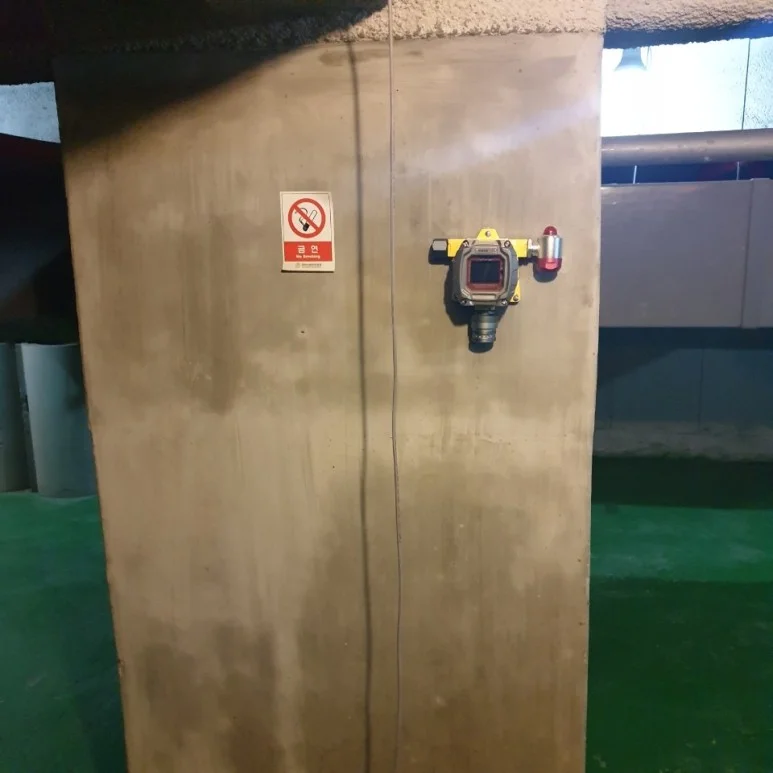

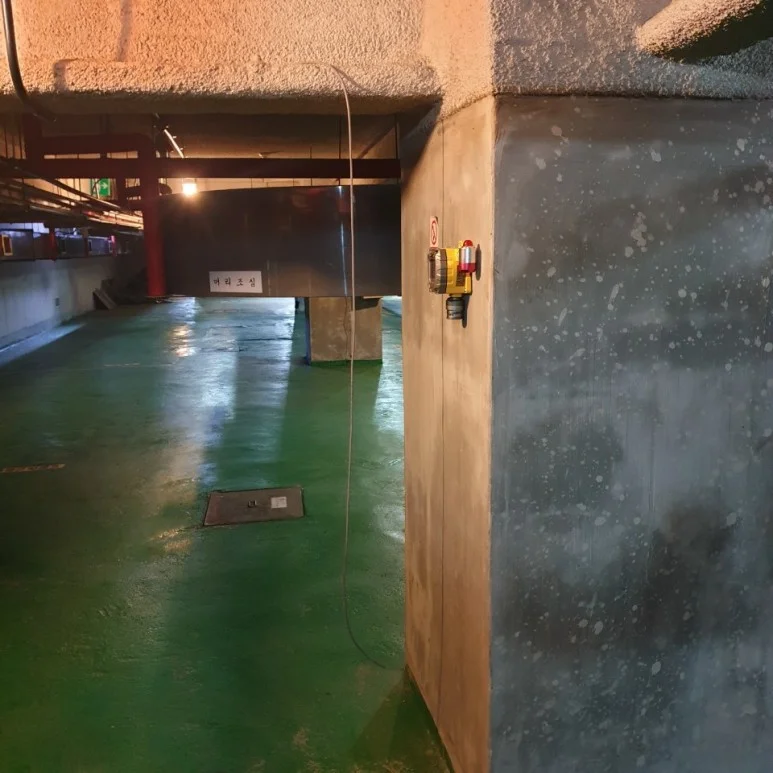

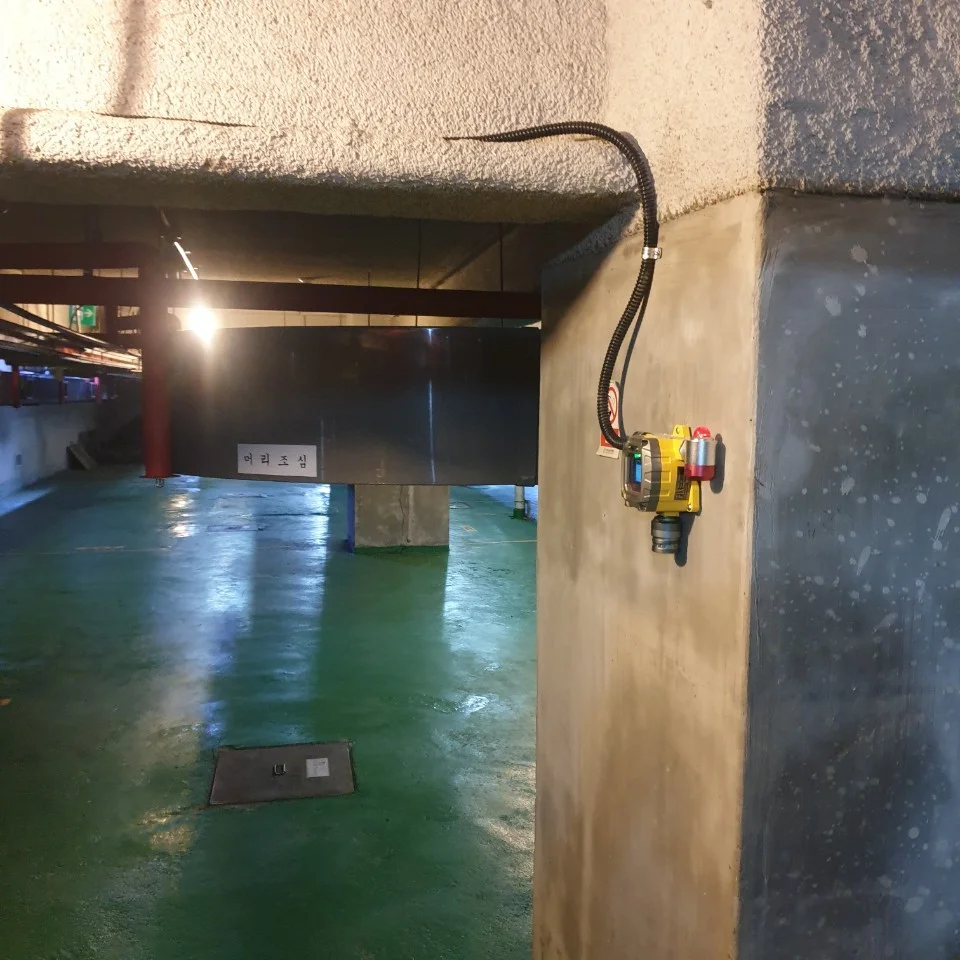

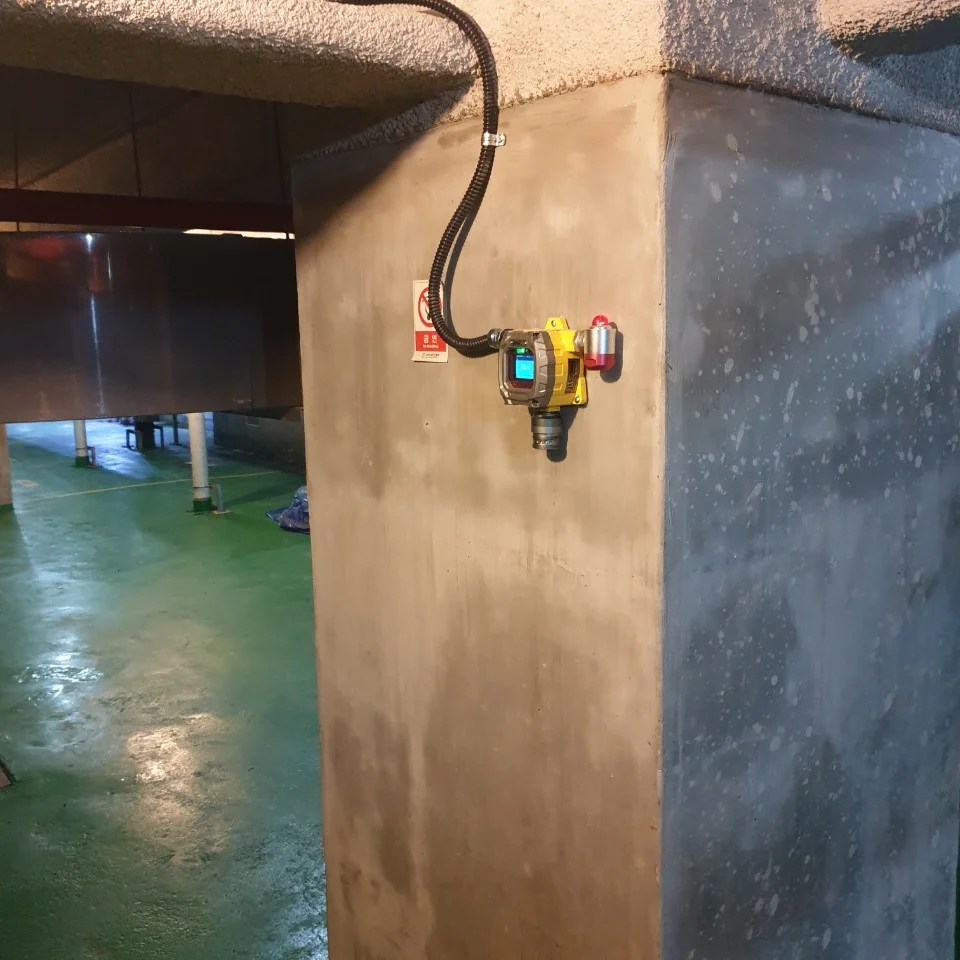

이번 현장은 백화점 지하 정화조실입니다.

고객분께서는 정화조실 내부에 가스측정기를 설치하고, 진입 전 미리 농도 체크를 위해 전광판 설치도 의뢰하였습니다.

사전 답사 및 시공 준비

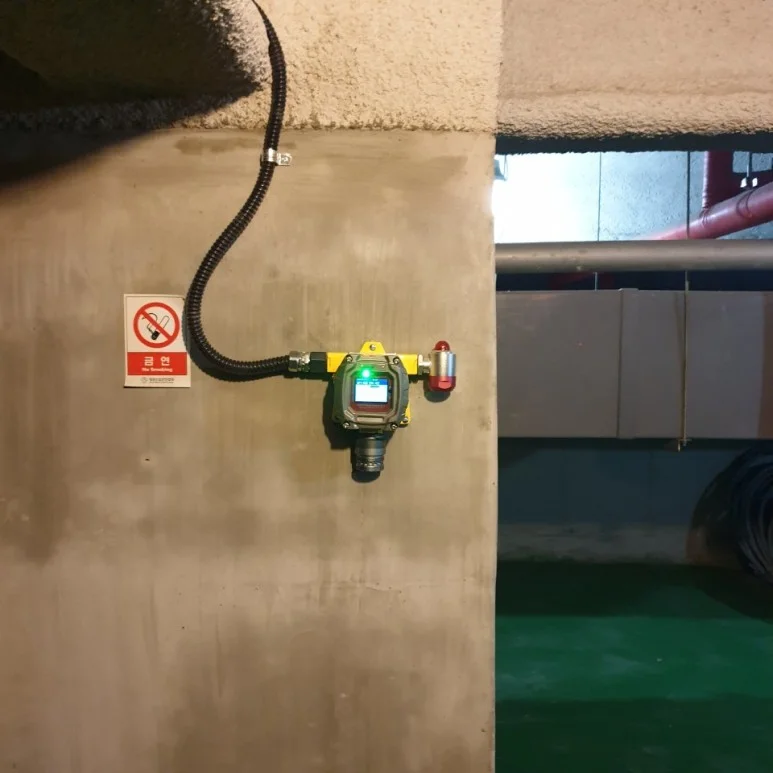

먼저 사전 답사를 통해 가스측정기 설치 포인트와 전광판 설치 포인트를 미리 확인하였고, 두 장비 사이의 통신 거리를 체크하여 주름배관 및 자재도 넉넉히 챙겼습니다.

전광판 전원 공급 개선 사항

이제부터는 전광판과 가스측정기 픽스800을 세트 설치 시, 전광판에서 측정기 전원 공급이 가능하게 되었습니다.

더 이상 가스측정기 전원 배선 작업이 필요 없어졌기 때문에 설치가 간단해졌고, 가스 보관 지역이나 방폭 구역 같이 전원 설비가 없는 포인트에도 가스측정기 설치가 가능해졌습니다.

전광판 설치

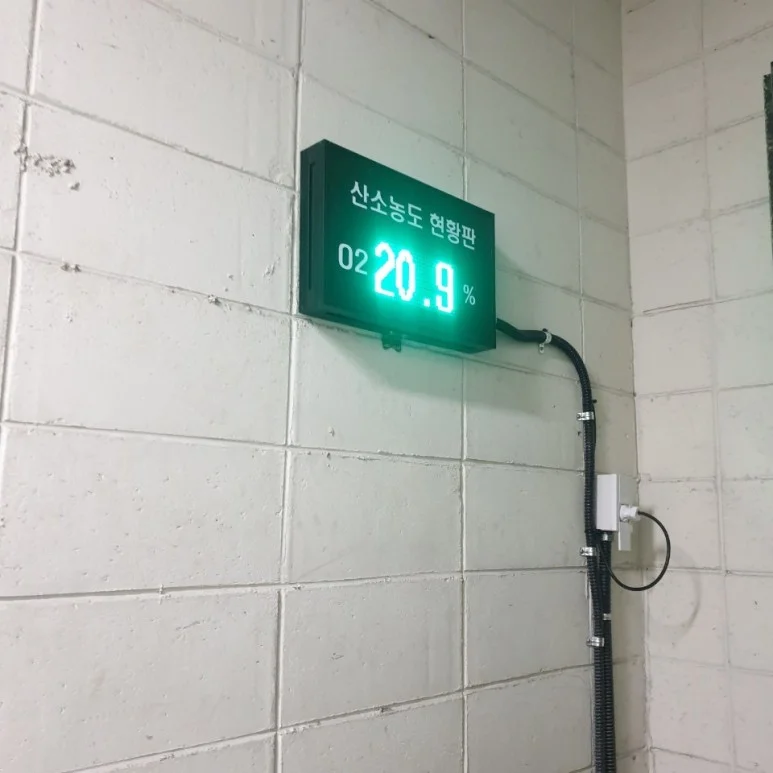

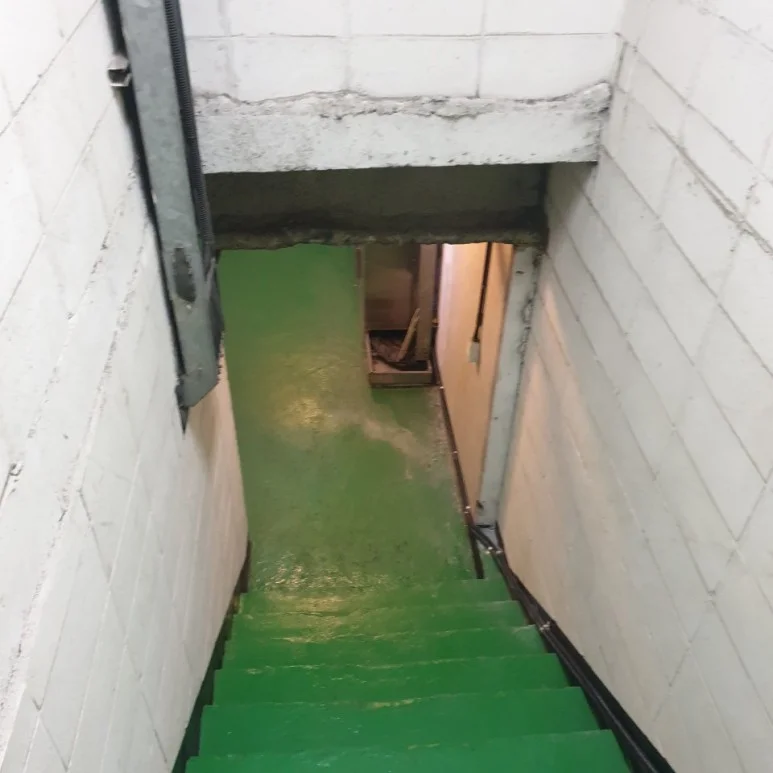

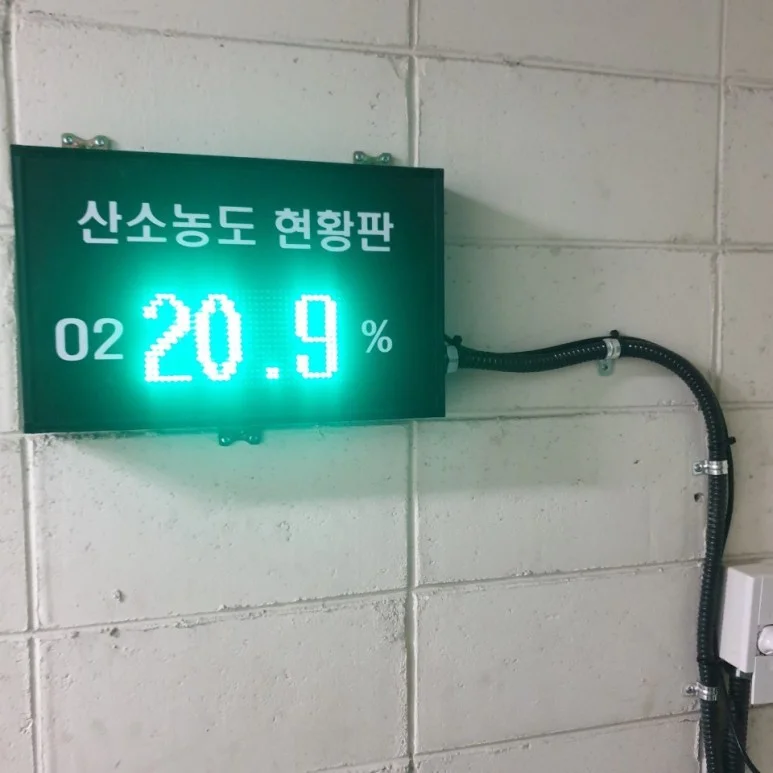

정화조실 계단을 올라와 외부로 나가는 출입문 앞에 전광판을 설치하였습니다.

동작 원리

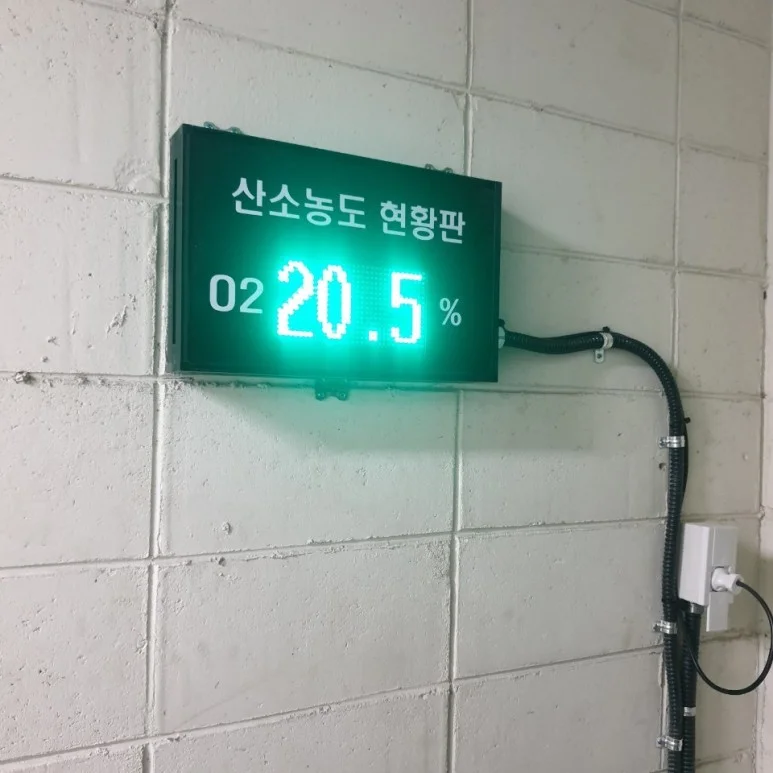

정화조실 산소측정기에서 측정된 산소 농도가 실시간 RS-485 통신 신호를 통해 전광판으로 전송됩니다.

특정 가스 누출로 산소 농도가 줄어들 경우, 가스측정기 자체에서 알람이 발생하며, 전광판의 녹색 글씨가 빨간색으로 변경되어 근로자의 안전을 보호합니다.

설치 후 준비한 휴대용 표준가스로 동작 테스트 및 정화조실 운영담당자분께 제품 교육도 완료하였습니다.

자주 묻는 질문 (FAQ)

Q1. 정화조실에는 왜 가스측정기가 필요한가요?
정화조실은 산업안전보건법상 밀폐공간으로 지정된 대표적인 장소입니다. 유기물 분해 과정에서 황화수소(H₂S), 메탄 등 유독·가연성 가스가 발생하고 산소 농도가 낮아질 수 있어, 작업자 진입 전 반드시 가스 농도를 확인해야 합니다.

Q2. 정화조실에 설치형 측정기와 전광판을 함께 구성하는 이유는 무엇인가요?
설치형 측정기는 정화조실 내부 가스를 24시간 상시 감시하고, 전광판은 출입구에서 내부 농도를 진입 전에 확인할 수 있게 해줍니다. 두 장비를 함께 구성하면 작업자가 매번 휴대용 측정기를 들고 들어가지 않아도 안전 여부를 즉시 판단할 수 있습니다.

Q3. 픽스800의 전원은 어떻게 공급하나요?
기본적으로 별도 전원 배선이 필요하지만, 전광판(FIX-DS)과 세트로 구성하면 전광판에서 측정기로 직접 전원을 공급할 수 있습니다. 전원 설비가 없는 방폭 구역이나 가스 보관 장소에서도 설치가 가능해져 시공이 훨씬 간편해집니다.

Q4. 설치 전 사전 답사가 꼭 필요한가요?
네, 필수입니다. 사전 답사를 통해 최적의 설치 포인트와 전광판 위치를 확인하고, 통신 거리·배선 경로·자재 수량을 정확히 파악해야 불필요한 추가 공사 없이 하루 만에 깔끔하게 설치를 마칠 수 있습니다.

Q5. 산소 농도가 낮아지면 전광판은 어떻게 반응하나요?
산소 농도가 설정값 이하로 떨어지면 측정기에서 알람이 발생하는 동시에, RS-485 통신을 통해 전광판 숫자 색상이 녹색에서 빨간색으로 바뀝니다. 출입구에서 이를 확인한 작업자가 즉시 진입을 중단하고 대응할 수 있습니다.
