아파트 가스실·전기실·발전기실 산소농도 통합 모니터링 시스템 설치 사례

안녕하세요.

티에스코리아입니다.

아파트 내부 가스실, 전기실, 발전기실의 산소농도를 각각 측정하고,

하나의 현황판에서 한눈에 확인할 수 있도록 설치형 산소농도 모니터링 시스템을 구축하였습니다.

각 설비실에는 설치형 가스측정기 FIX800을 1대씩 설치하고,

총 3대의 측정값을 공용 통로에 설치한 FIX-DS 현황판으로 확인할 수 있도록 구성했습니다.

• 설치 장소: 아파트 가스실·전기실·발전기실
• 측정 항목: 산소농도 O2
• 설치형 측정기: WANDI FIX800 3대
• 가스농도 현황판: WANDI FIX-DS 1대
• 모니터링 방식: 3개 구역의 산소농도 통합 표시
• 측정기와 현황판 거리: 약 10m 이내 2개 구역, 약 40m 1개 구역

고객은 가스실, 전기실, 발전기실에 각각 산소농도측정기를 설치하면서도

관리자가 여러 장소를 직접 이동하지 않고 한곳에서 3개 구역의 상태를 확인할 수 있기를 원하셨습니다.

이에 따라 각 설비실에는 FIX800을 개별 설치하고,

출입과 확인이 편리한 공용 구역에는 3채널 FIX-DS 현황판을 설치하는 방식으로 설계했습니다.

현황판에는 가스실, 전기실, 발전기실의 구역명을 각각 표시하여

어느 장소의 측정값인지 쉽게 구분할 수 있도록 제작하였습니다.

가스농도현황판은 고객 요청에 따라 맞춤으로 문구를 넣어드렸습니다.

한눈에 보기 쉽게 가스실, 전기실, 발전기실로 나눠 산소농도가 표시되며, 농도가 18.5% 이하가되면 경광등 알람이 울리게됩니다.

3개의 설치 장소 중 2곳은 현황판과의 거리가 약 10m 내외로 비교적 원활하게 배선과 설치를 진행할 수 있었습니다.

가장 까다로웠던 곳은 현황판에서 약 40m 떨어진 구역이었습니다.

단순 직선거리가 아니라 복도와 천장, 기존 배관 및 구조물을 피해 통신선과 전원선을 연결해야 했기 때문에 배선 경로를 확보하는 과정이 중요했습니다.

현장 구조를 확인하면서 배선이 노출되거나 이동 동선을 방해하지 않도록 경로를 조정하고, 필요한 구간에는 전선관을 적용해 측정기까지 안전하게 연결했습니다.

• FIX800 설치형 산소농도측정기 설치

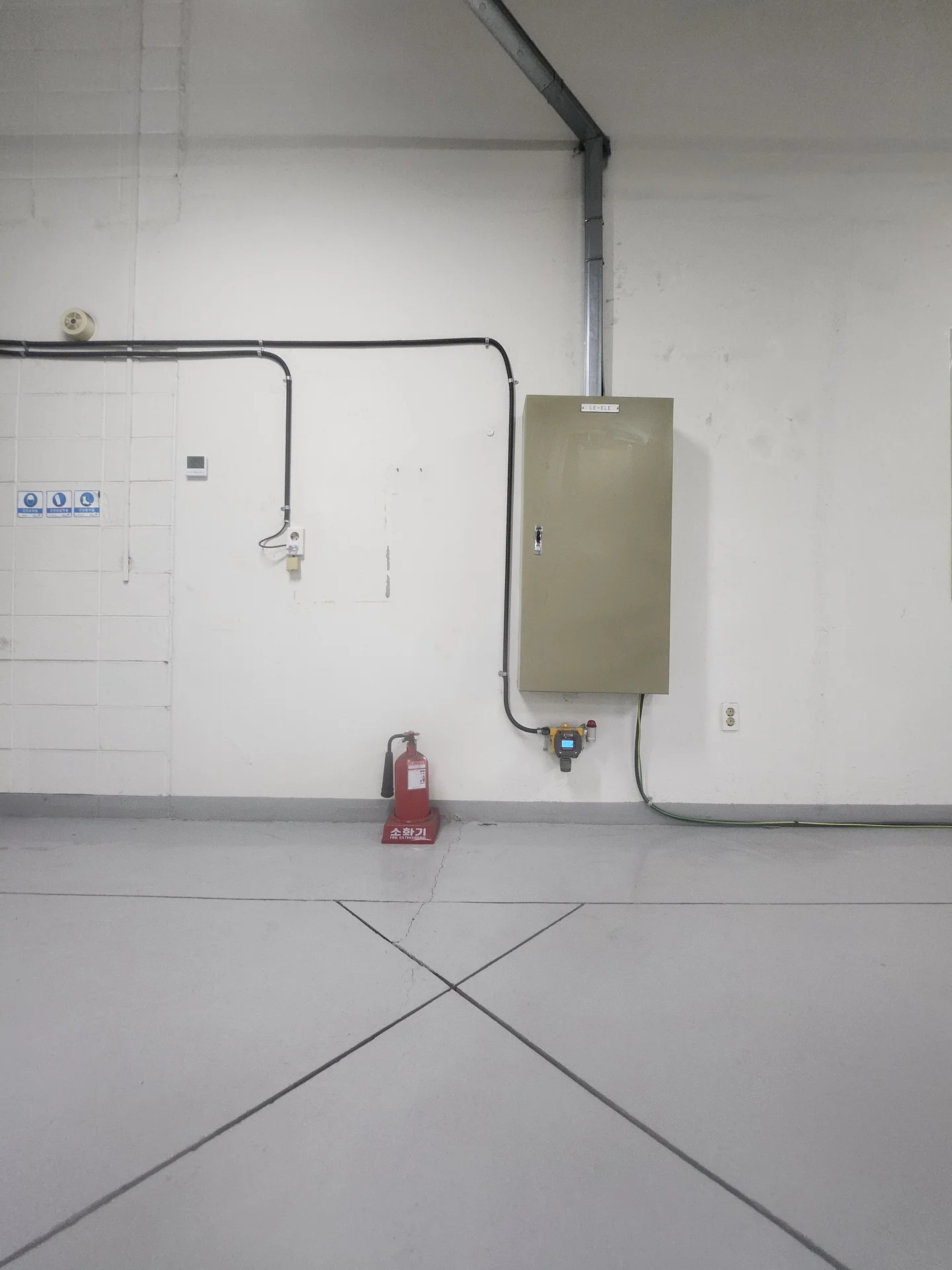

가스실, 전기실, 발전기실에는 산소농도를 해당 장소에서 바로 확인할 수 있도록 FIX800을 각각 설치했습니다.

측정기는 현장 구조와 관리자의 확인 편의성을 고려해 벽면과 기둥 등에 고정했으며,

연결 배선은 전선관을 이용해 정리했습니다.

이를 통해 각 설비실에서는 FIX800 화면으로 현재 산소농도를 직접 확인할 수 있고,

외부에서는 FIX-DS 현황판을 통해 3개 장소의 측정값을 함께 확인할 수 있습니다.

• 하나의 현황판에서 3개 구역 통합 확인

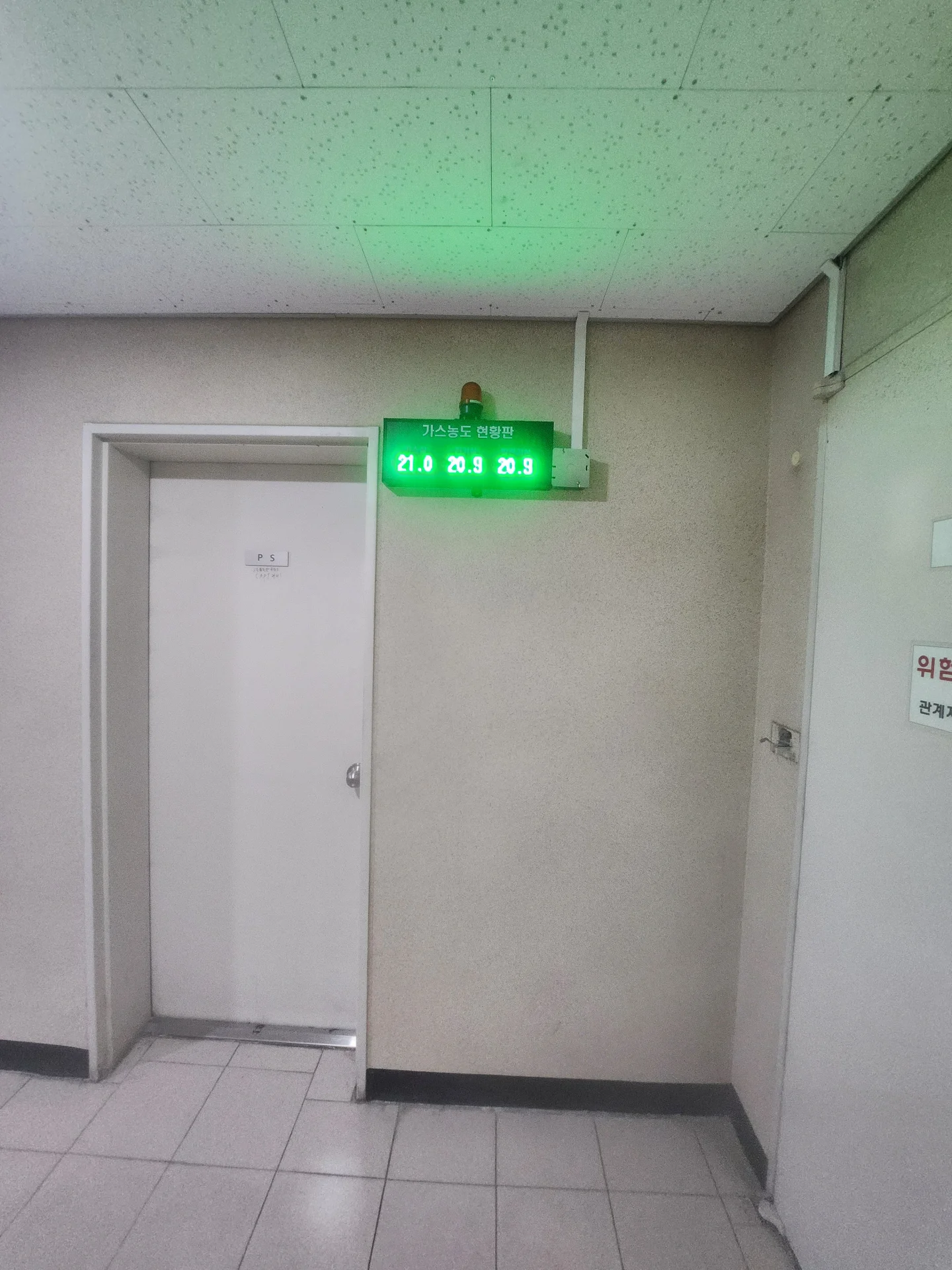

공용 통로에 설치된 FIX-DS 현황판에는 가스실, 전기실, 발전기실의 산소농도가 각각 표시됩니다.

각 공간을 직접 방문하지 않아도 한곳에서 3개 구역의 산소농도를 비교하고 확인할 수 있어 설비 관리가 한층 편리해졌습니다.

설치 완료 후 FIX800 3대와 FIX-DS 현황판의 연결 상태 및 측정값 표시 여부를 확인하고 작업을 마무리했습니다.

• 설치 결과

이번 현장은 가까운 구역뿐 아니라 약 40m 떨어진 설비실까지 하나의 현황판으로 연결해야 했던 설치 사례입니다.

현장 구조와 배선 거리가 서로 달랐지만, 각 구역의 조건에 맞춰 배선 경로를 구성하여 고객이 요청한 3개 구역 통합 모니터링 시스템을 완성했습니다.

설치형 가스측정기와 현황판은 설치 장소의 수, 측정 대상 가스, 배선 거리 및 현장 구조에 따라 구성이 달라질 수 있습니다. 여러 공간의 가스농도를 하나의 현황판으로 관리하고자 한다면 현장 조건을 먼저 확인한 후 적합한 설치 방식을 검토하는 것이 좋습니다.

가스측정기 상담은 티에스코리아에서 진행해드립니다.
