안녕하세요 레이먼드코리아 입니다.

오늘은 100도가 넘는 고온의 가스나, 습도가 80% 이상인 고습도 현장에서 가스를 측정하는 기술에 대해 소개해 드리려고 합니다.

왜 전처리 시스템이 필요한가?

가스측정기는 전자기기이므로 대부분 본체의 작동 온도/습도는 -20~60℃ / 10~90% 정도입니다. 위에서 언급한 환경을 넘어서 100도가 넘는 공간의 가스 측정이 필요할 때, 습도가 90%를 넘는 공간의 가스 측정이 필요할 때, 또는 특정 배관이나 어느 공간에서 가스를 흡입하여 분석해야 할 때는 바로 이렇게 FIX800 측정기를 함체에 넣어 흡입식으로 구성해야 합니다.

전처리 시스템 구성

전처리 장치의 구성은 매우 간단합니다. 한 줄로 요약하면, '펌프를 이용하여 가스를 흡입하여 가스측정기로 전달하는 용도'라고 보시면 됩니다.

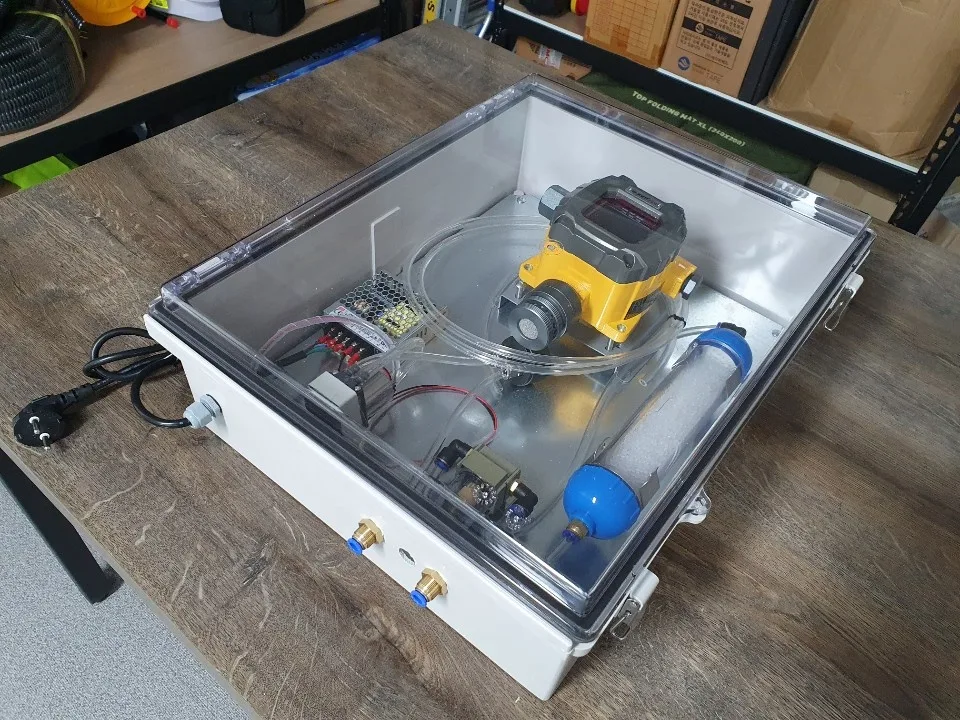

당연히 가스를 흡입해서 측정해야 하니 FIX800에 없는 외부 펌프가 필요합니다. 그리고 고온이나 고습 환경에서 가스 흡입 시 수분이나 먼지가 발생할 수 있으므로 별도의 수분·먼지 필터도 필요합니다. 펌프와 측정기를 가동하기 위한 전원분배기까지 포함하면, 이것이 전처리기 함체 구성의 전부입니다.

수분 필터 — 온도에 따른 선택

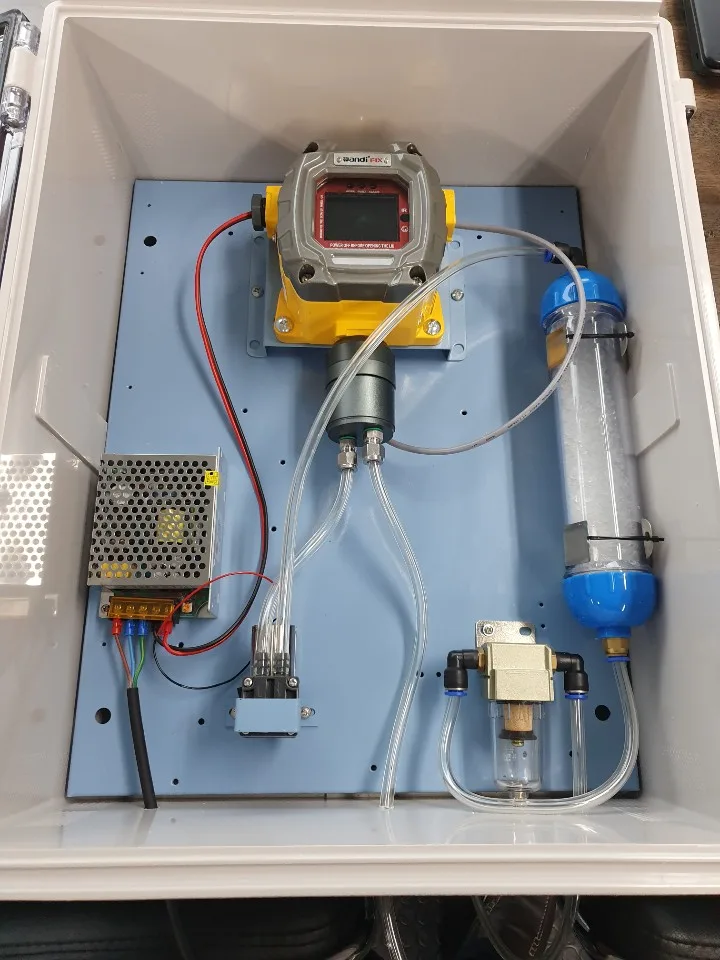

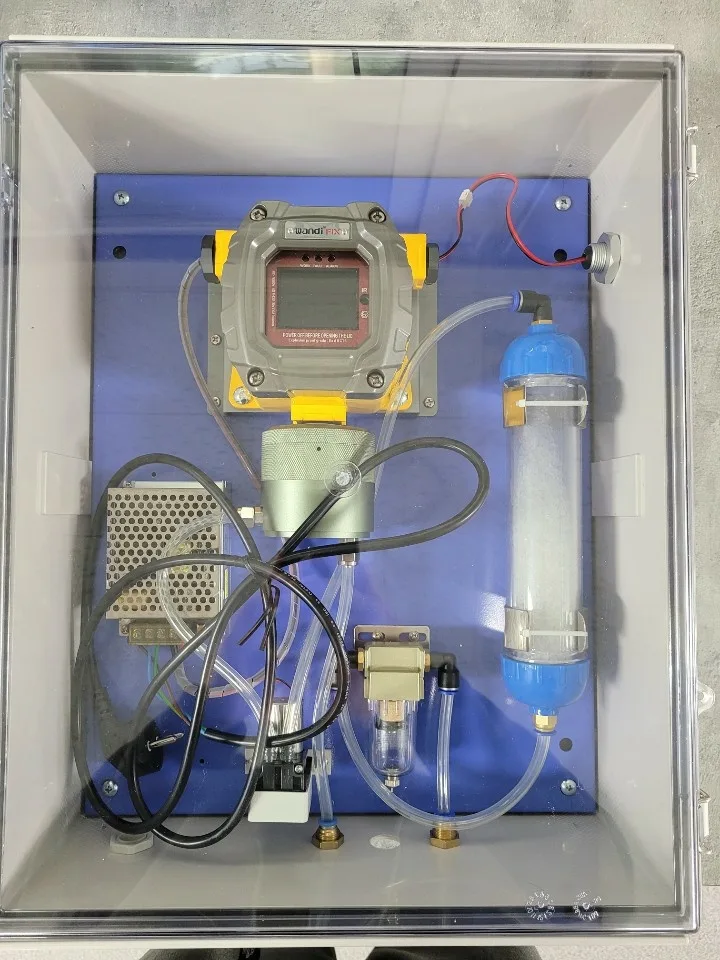

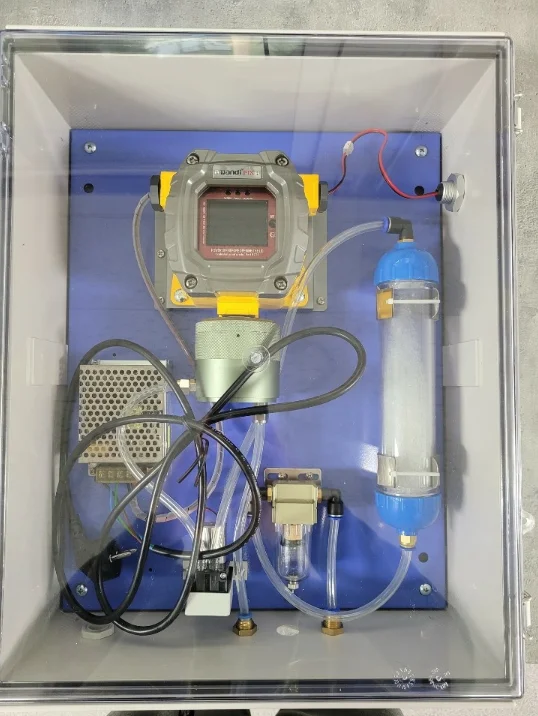

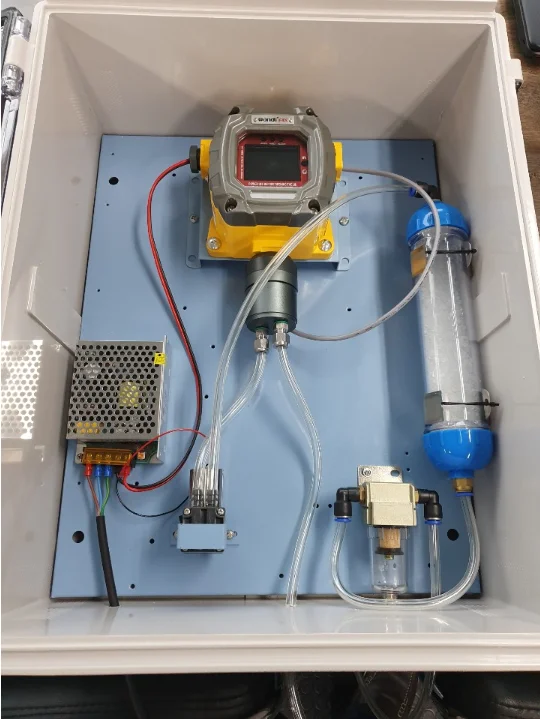

흡입 가스 온도 약 100℃ 내외: 기본형 수분 필터를 사용합니다. 습기를 제거하는 실리카겔 성분의 필터가 장착되고, 모아진 수분을 배출시키는 수동 수분 배출기가 장착됩니다.

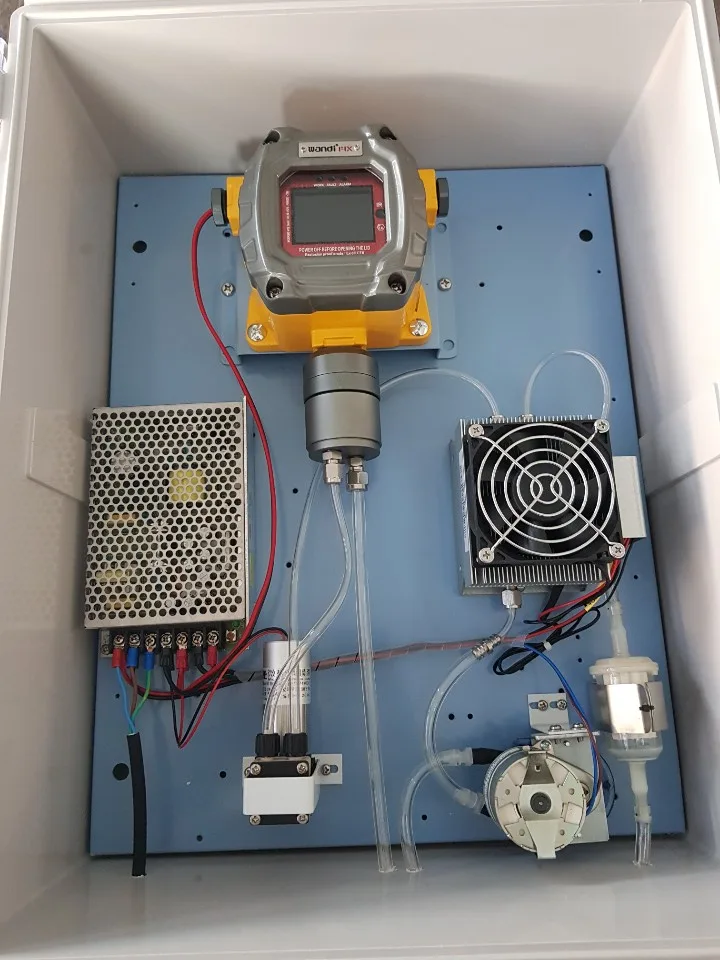

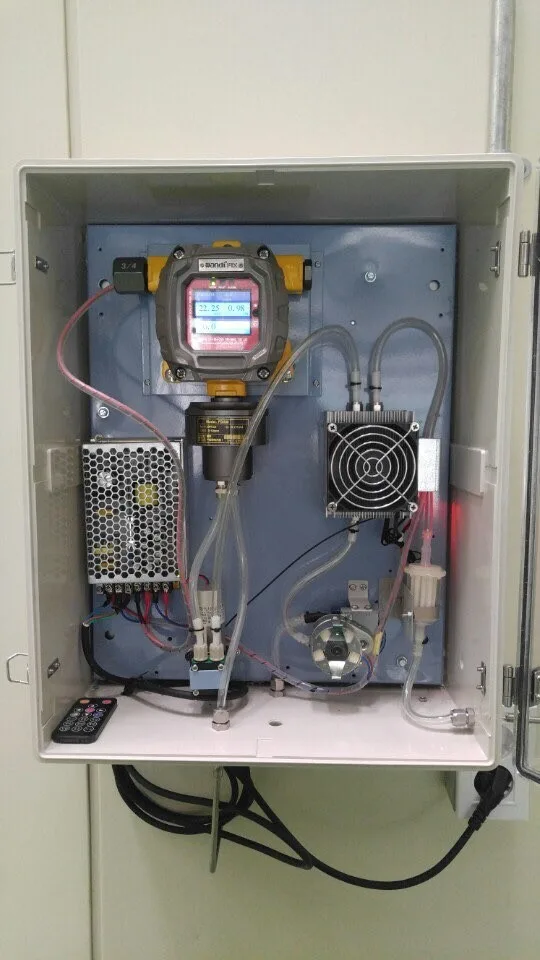

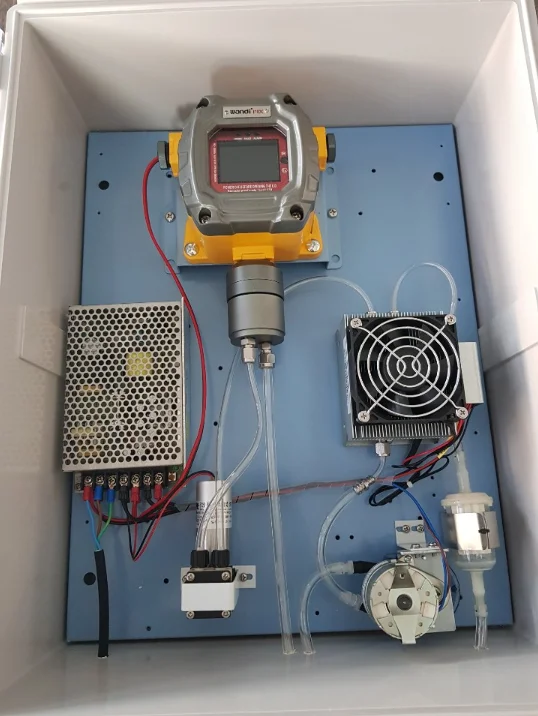

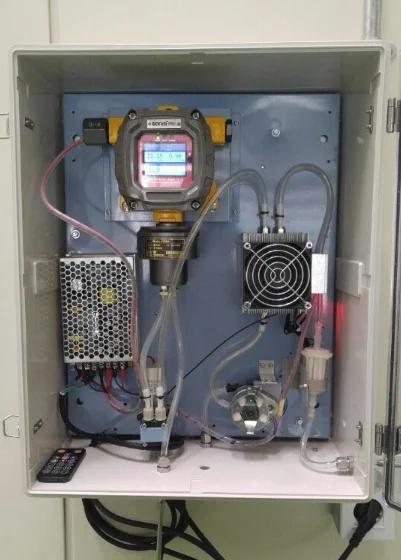

흡입 가스 온도 약 150℃ 정도: 고급형 수분 필터가 필요합니다. 가스를 냉각시켜주는 펠티에 시스템과, 자동으로 수분을 일정 시간마다 배출해주는 오토 드레인 펌프가 장착됩니다.

이렇게 구성된 전처리 함체는 아래 커넥터에 호스나 SUS관을 연결하여 측정하려는 배관이나 측정 공간에 장착시켜주면 측정을 위한 모든 준비가 마무리됩니다.

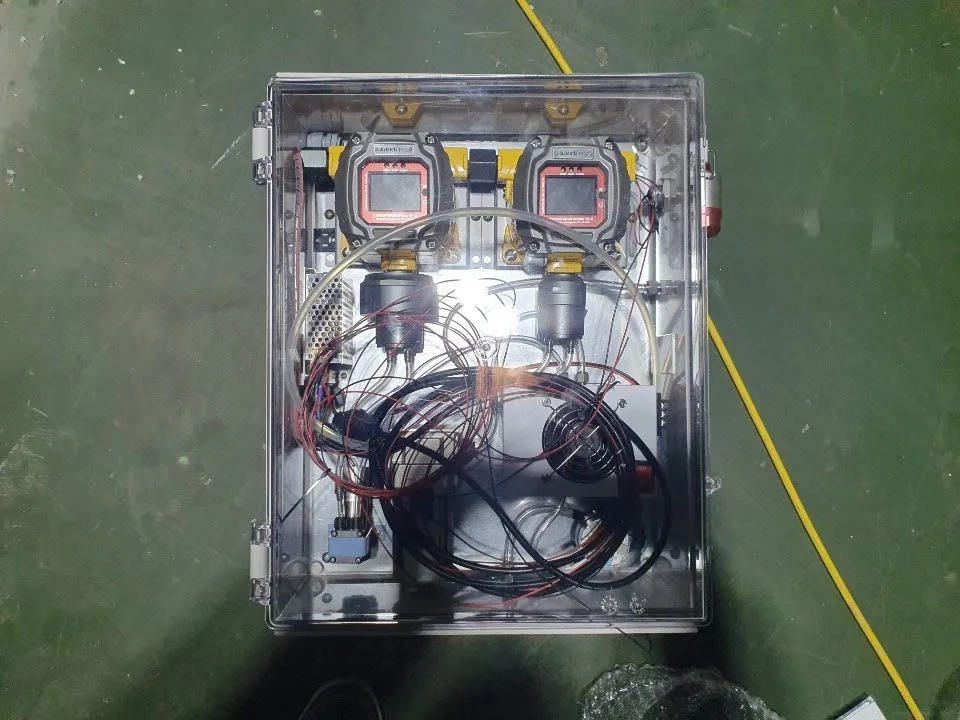

현장 상황이나 측정 방식에 따라 FIX800 두 대를 함체에 장착하여 구성하는 것도 가능합니다.

자주 묻는 질문 (FAQ)

Q1. 전처리 시스템은 어떤 현장에서 필요한가요?
100℃ 이상의 고온 배가스를 측정하는 소각로·보일러·연소 배기 라인, 90% 이상의 고습도 환경인 스팀 배관·냉각탑·하수처리장, 그리고 특정 배관 내부의 가스를 직접 채취하여 분석해야 하는 모든 현장이 해당됩니다.

Q2. 펌프 흡입식과 확산식의 차이는 무엇인가요?
확산식은 센서 주변의 공기가 자연적으로 센서에 접촉하는 방식으로, 별도 펌프 없이 간단하게 운용됩니다. 흡입식(펌프식)은 특정 지점의 가스를 능동적으로 채취하여 센서로 보내는 방식으로, 고온·고습·원거리 포인트 측정 등 확산식이 적용되기 어려운 환경에서 사용됩니다.

Q3. 수분 필터를 교체하는 주기는 어떻게 되나요?
실리카겔 기본형 필터는 포화 상태가 되면 교체가 필요하며, 일반적으로 현장 습도와 측정 빈도에 따라 수 주~수 개월 주기로 점검합니다. 오토 드레인 방식 고급형은 자동 배출로 유지관리 부담이 적지만, 드레인 라인 막힘 여부를 정기적으로 확인해야 합니다.

Q4. FIX800 두 대를 한 함체에 장착하는 경우는 어떤 때인가요?
측정 포인트가 두 곳 이상이거나, 서로 다른 가스 조합을 각 채널별로 독립 모니터링해야 할 때, 또는 한 대는 측정용, 다른 한 대는 교정용 백업으로 운용하는 경우에 해당합니다.

Q5. 고온 전처리 시스템에서 측정 가능한 가스 종류는 어떻게 되나요?
EX(가연성), CO, O₂, H₂S, CO₂, H₂, VOC 등 FIX800이 지원하는 모든 센서 조합이 가능합니다. 다만 고온 환경에서의 센서 특성과 교차 반응 가능성을 사전에 전문가와 검토하는 것이 중요합니다.
