공공기관 방재실 FIX800 설치형 산소농도 측정기 — 전광판 RS-485 연동 시스템 (파주)

파주시 소재 공공기관 내 방재실(밀폐공간) 작업자 안전용으로 설치형 가스 측정기 FIX800 3세트를 수주하였습니다. 출입구에서 방재실 내 현황을 볼 수 있도록 전광판과 세트 구성입니다.

FIX800 — 주문제작형 복합가스 측정기

FIX800은 유저 요청에 따라 단일부터 최대 4개 가스를 동시에 장착하여 제작하는 주문제작형 가스 측정기입니다. 외부 디스플레이를 통하여 실시간 측정값을 바로 확인할 수 있습니다.

브라켓 활용 — 유지보수 편의성 극대화

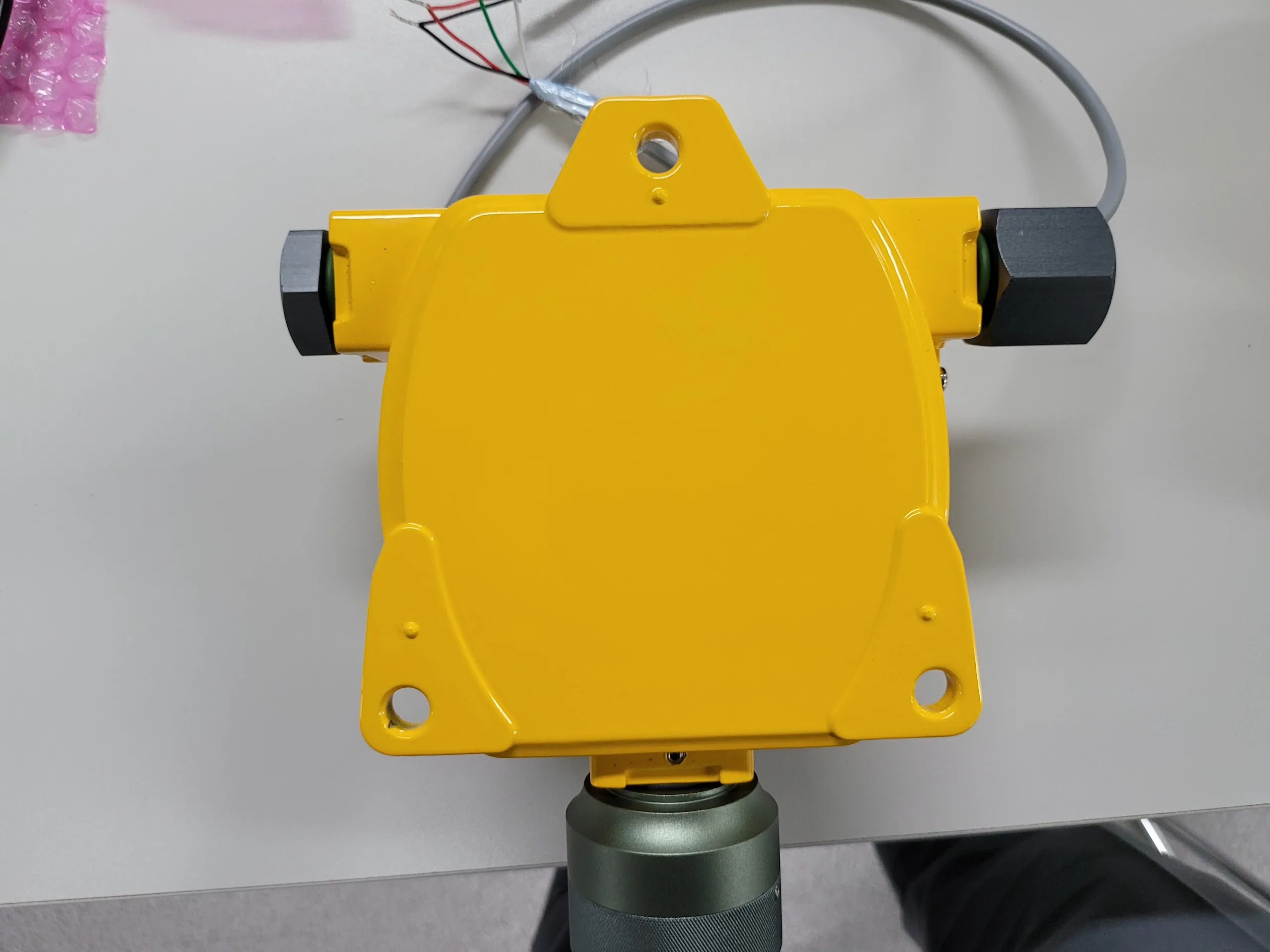

제품 뒷면에 설치용 홀이 있어 벽에 직결 취부할 수 있습니다.

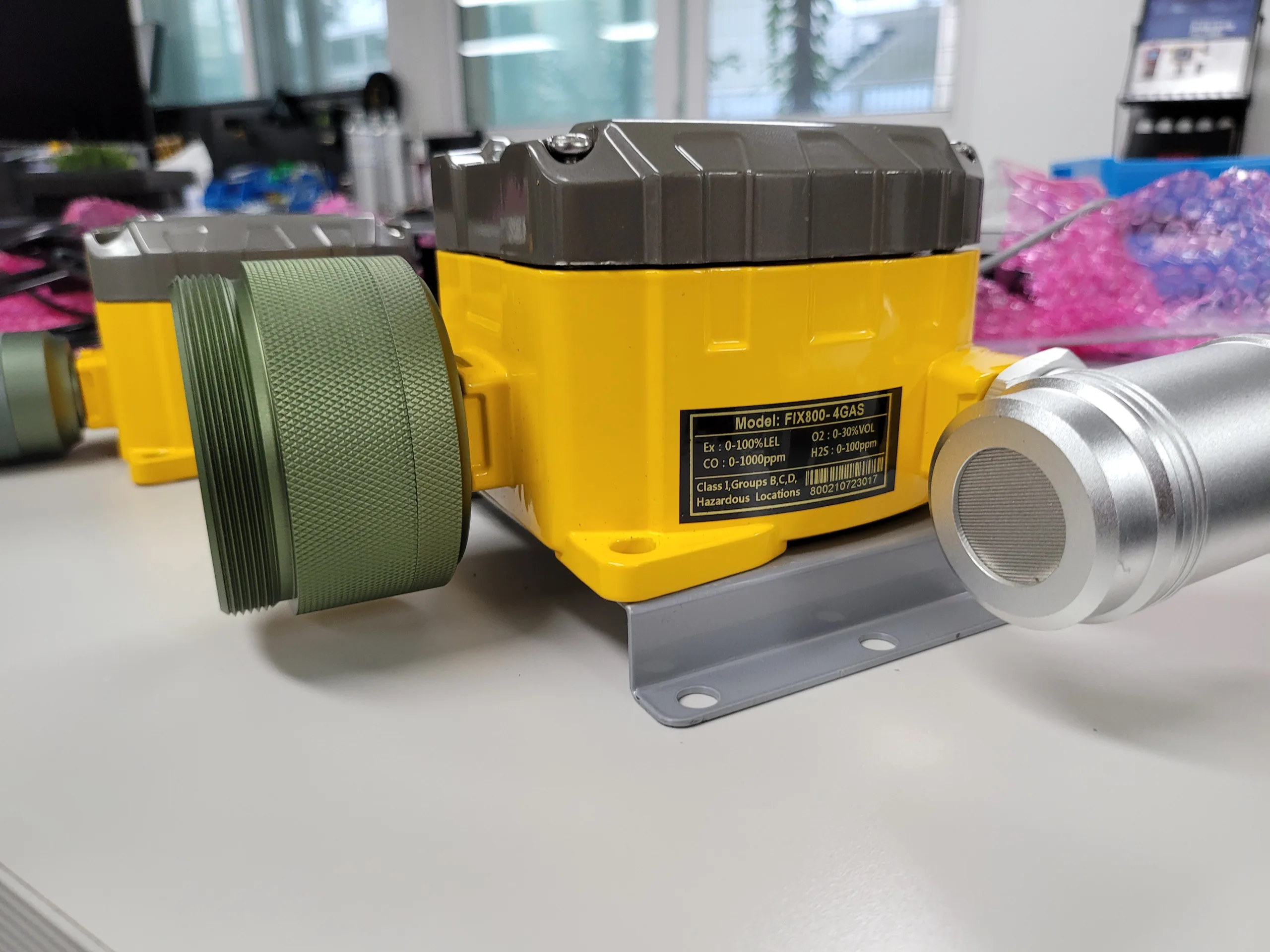

이번 발주는 단일 가스(O₂) 구성임에도 불구하고, 추후 유지보수의 편의를 위해 브라켓을 함께 주문하였습니다. 유지보수라 함은 검교정이나 센서 교체 등 전문가 점검이 필요한 상황을 말합니다. 벽에 직접 설치하지 않고 브라켓을 이용하면 제품을 간단하게 분리하여 기술 부서로 발송할 수 있어 탈착 편의성이 높아집니다.

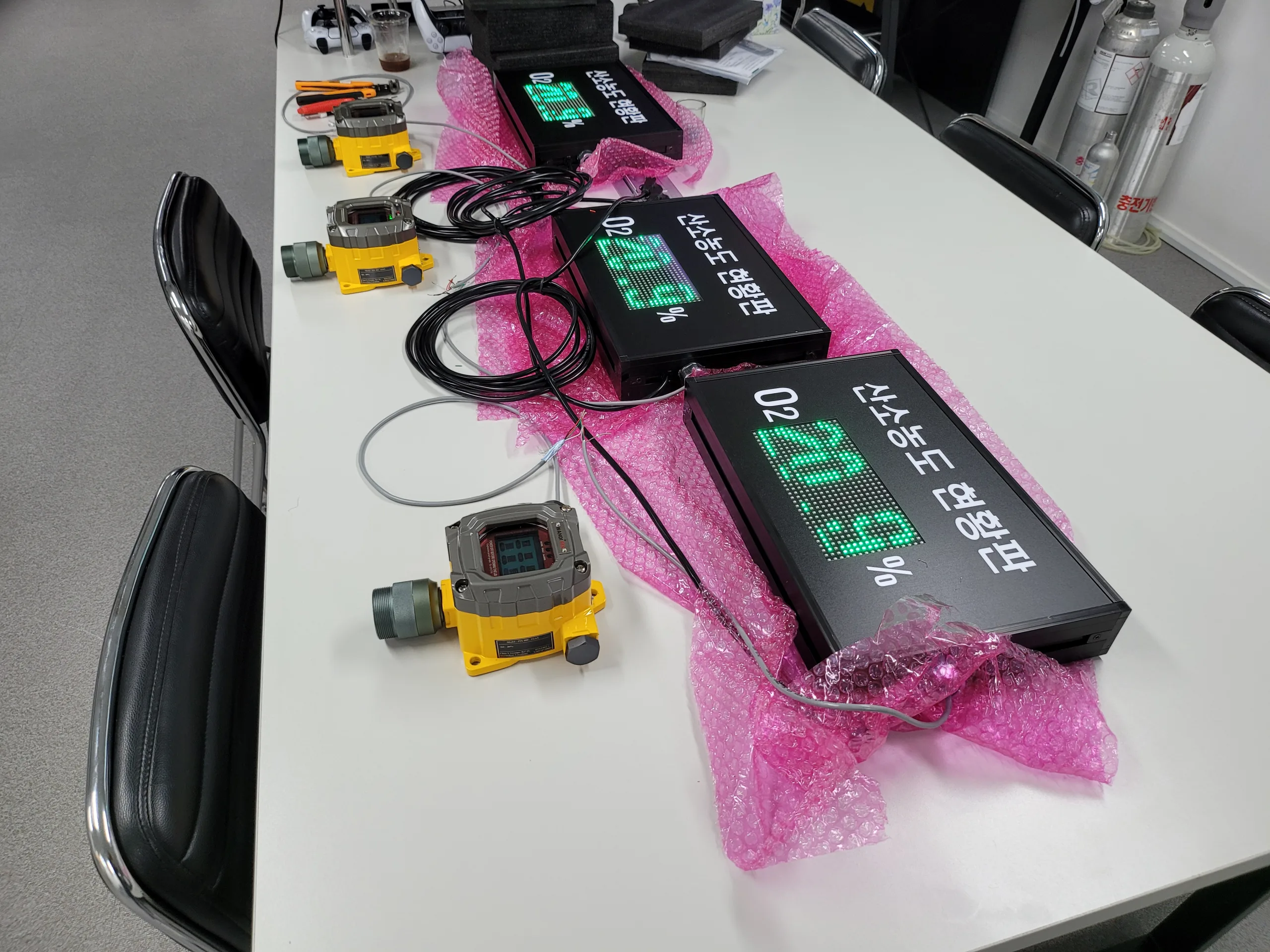

전광판 — FIX800과 1:1 연동

FIX800과 1:1로 대응하는 주문제작 현황판입니다. FIX800은 추가 옵션 없이 릴레이 동작, 아날로그출력(4~20mA), 디지털 통신(RS-485)이 기본 포함되어 있습니다. 이번 주문은 통신 안정성을 위해 RS-485 통신으로 현황판에 데이터를 전송한 사례로, 실제 판매 비중에서도 RS-485를 이용하는 경우가 가장 많습니다.

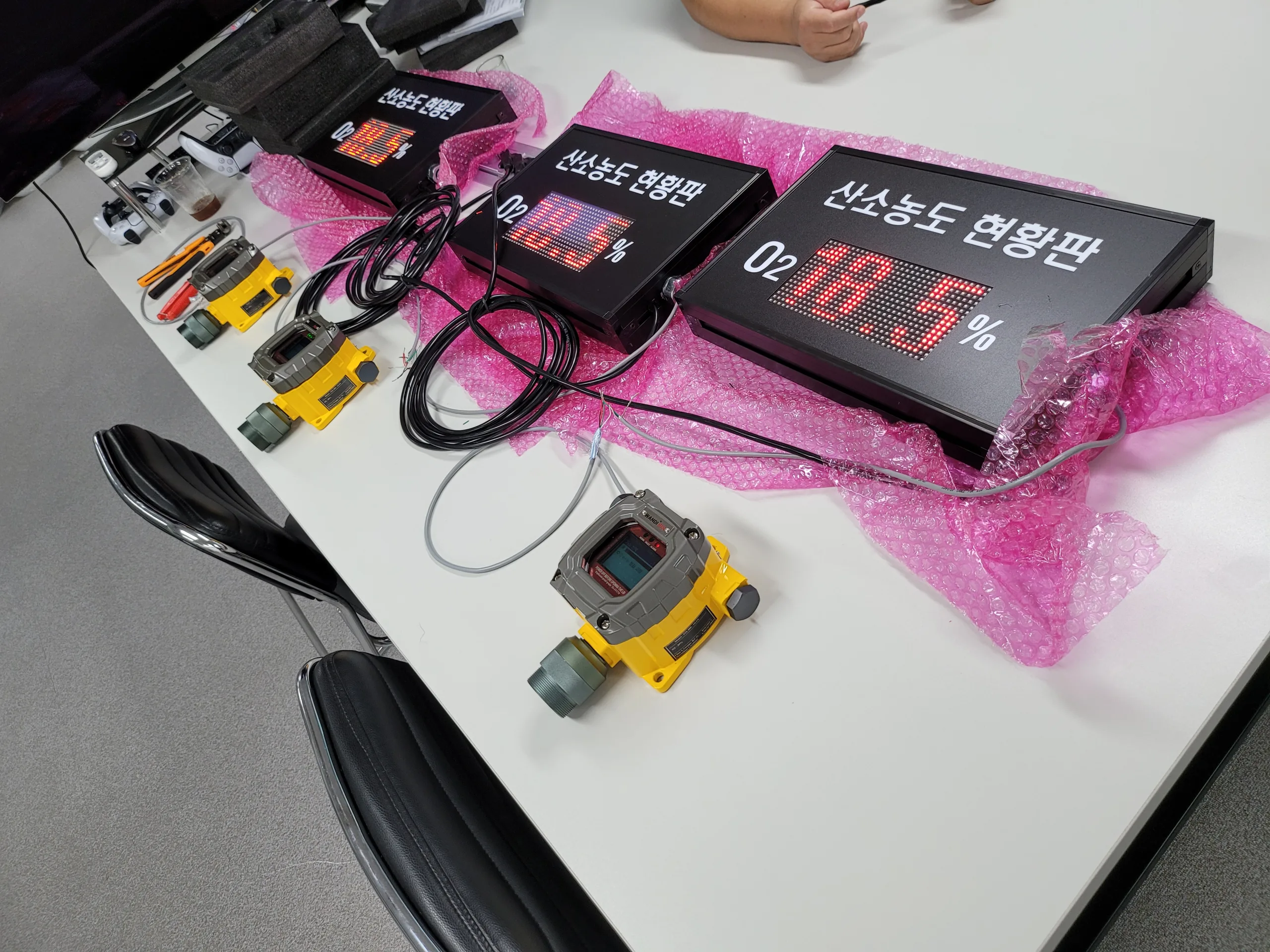

유저 지정 또는 법령에 준하여 가스 농도 변화 시 현황판의 글자 색상이 변경됩니다. 옵션으로 소리·빛 경보등을 추가할 수 있습니다.

결선 — 4선 연결로 즉시 동작

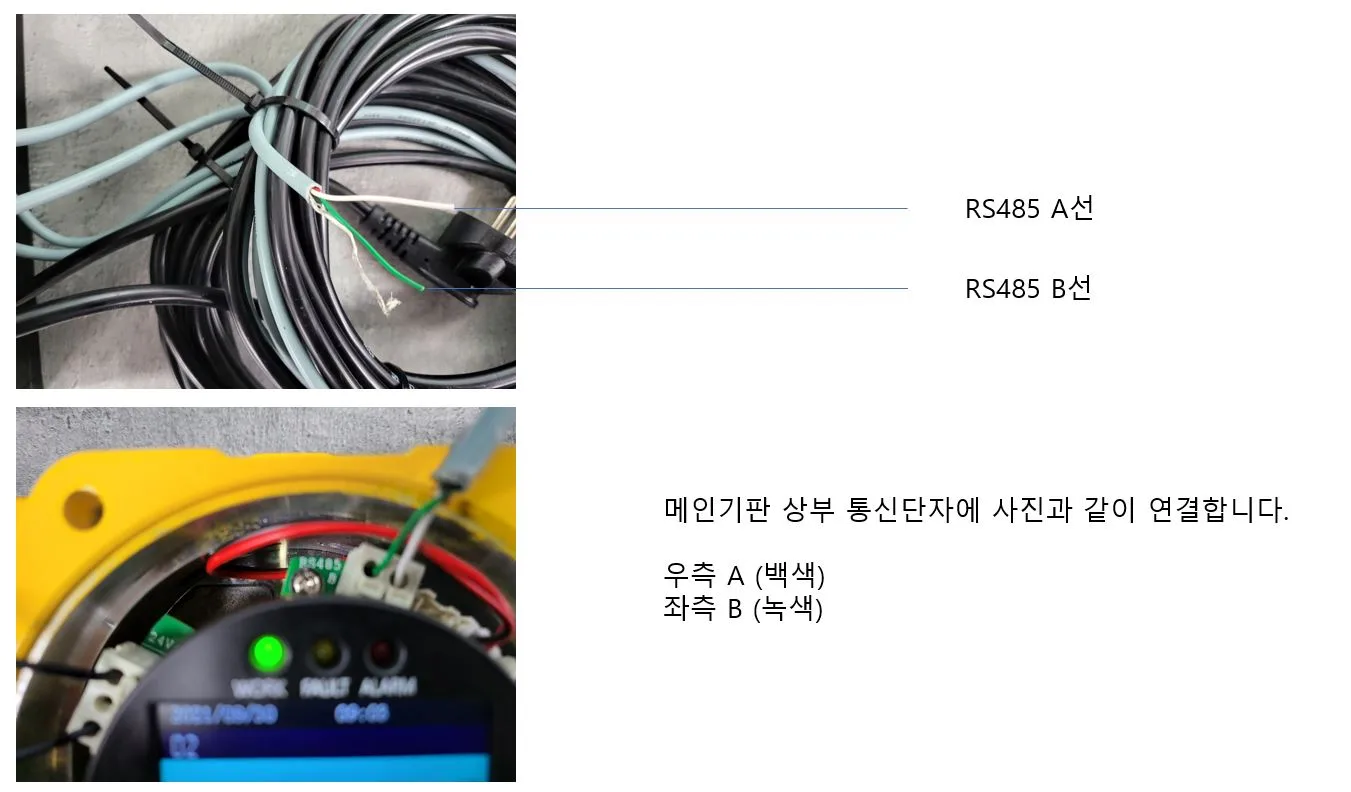

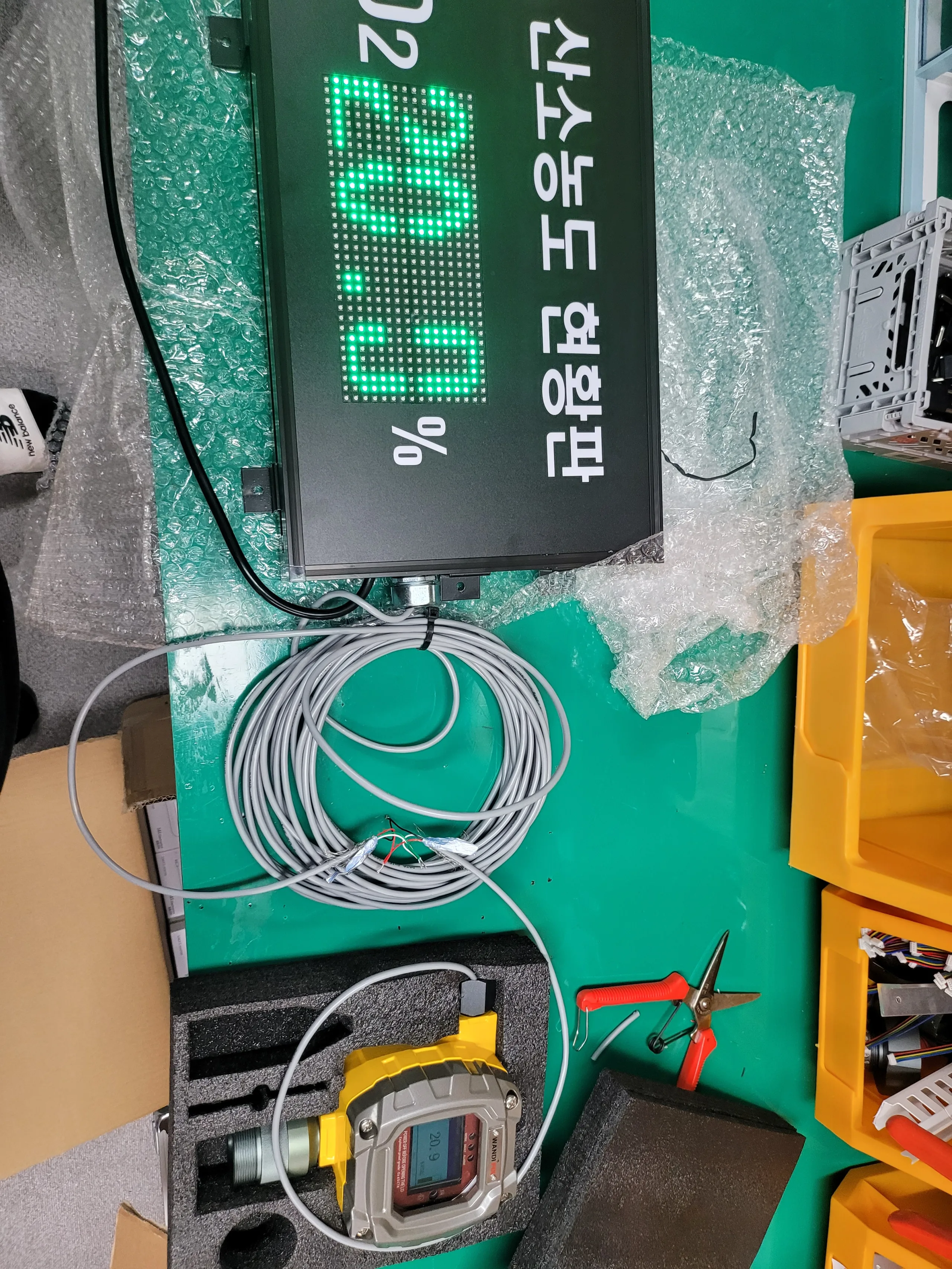

측정기와 전광판의 결선은 매우 간단합니다. 전광판에 220V를 공급하면 전광판에서 측정기로 24V 전원을 제공합니다. 즉 4WIRE(통신 A·B, 전원 +·–) 4가닥만 연결하면 바로 동작합니다.

자주 묻는 질문 (FAQ)

Q1. 공공기관 방재실이 밀폐공간으로 분류되는 이유는 무엇인가요?
방재실은 소화약재·배터리 설비 등이 설치된 경우가 많아 CO₂·H₂S 등이 누출될 수 있습니다. 자연 환기가 불충분하고 작업자가 상시 거주하지 않는 공간으로, 산업안전보건법상 밀폐공간에 해당하여 진입 전 가스 농도 확인이 의무입니다.

Q2. 단일 가스 측정임에도 브라켓을 사용하는 이유는 무엇인가요?
센서 교체·검교정 시 제품 전체를 분리하여 발송해야 하는 경우, 브라켓을 사용하면 나사 4개를 풀어 간단히 분리할 수 있습니다. 벽에 직접 시공 시 배선 재작업이 필요해 유지보수 비용이 증가할 수 있습니다.

Q3. RS-485와 4~20mA 출력 중 현장에서 더 많이 사용되는 방식은 무엇인가요?
RS-485가 가장 많이 사용됩니다. 여러 대의 측정기를 하나의 통신 라인에 연결할 수 있어 배선이 간단하고, 장거리(최대 1.2km) 전송이 가능하며 노이즈 내성이 높습니다. 4~20mA는 기존 DCS·PLC 시스템에 직접 연결이 필요한 경우에 활용됩니다.

Q4. 전광판에서 측정기로 전원을 공급하는 방식의 장점은 무엇인가요?
별도 전원 배선 없이 통신선 4가닥만으로 설치가 완료됩니다. 콘크리트 벽면 타공·전선관 매립이 줄어들어 공사 기간과 비용을 절감할 수 있으며, 추후 위치 변경 시에도 유연하게 대응할 수 있습니다.

Q5. 3세트를 동시에 설치한 경우 중앙 통합 모니터링이 가능한가요?
네, 가능합니다. FIX800 3대가 각각 전광판과 RS-485로 연결된 상태에서, 동일 통신 라인에 상위 컴퓨터나 HMI를 추가 연결하면 3개 포인트의 데이터를 한 화면에서 통합 관리하고 이력을 자동 저장할 수 있습니다.
