리크테스트용 He(헬륨) 측정기 — GasTiger2000 He 0~100% 스크러버 검수 (경기 화성)

경기도 화성 소재 스크러버(Scrubber) 제조 업체에 납품한 사례입니다.

리크테스트용 헬륨(He) 측정기 선정 배경

제작된 스크러버 검수 과정에서 배관 기밀을 확인하기 위하여 공기보다 가벼운 불활성가스인 고농도 He(헬륨) 가스를 주입합니다. 리크가 예상되는 곳에서 가스를 측정하는 누출 검지(리크테스트) 목적으로 GasTiger2000 He 0~100% 제품을 주문하였습니다.

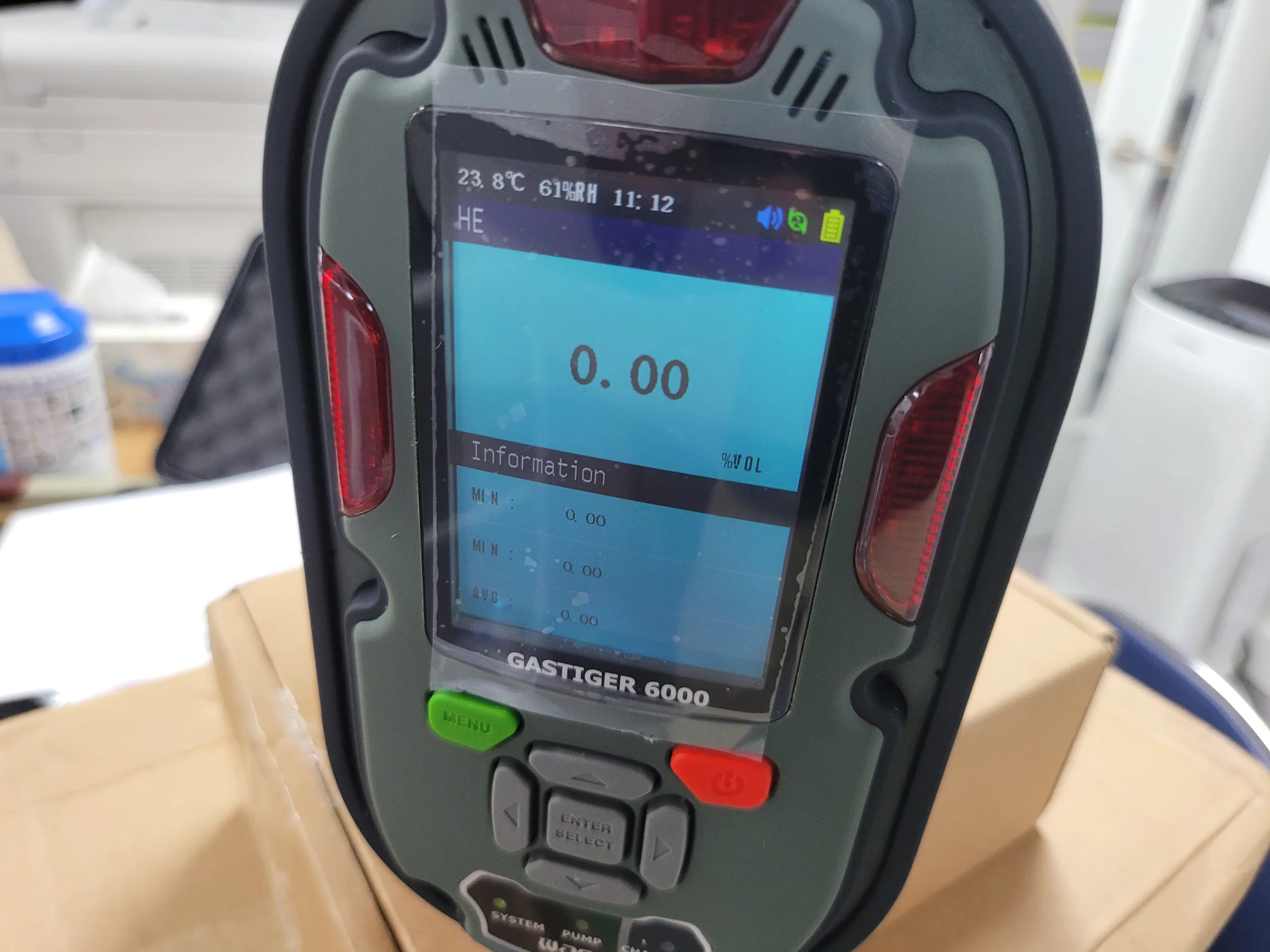

열전도 방식 센서 — 0~100% 전 범위 측정

0~100%까지 측정 가능한 열전도(TCD) 방식의 센서가 장착되어 있으며, 분해능은 소수점 2자리까지, 즉 100ppm 단위까지 측정이 가능합니다.

예상되는 리크 지점에서 빠른 속도로 반응합니다.

자주 묻는 질문 (FAQ)

Q1. 리크테스트에 헬륨을 사용하는 이유는 무엇인가요?
헬륨은 분자가 매우 작아 미세한 틈도 투과할 수 있어 누출 검지 감도가 높습니다. 또한 불활성가스로 폭발 위험이 없고, 대기 중 헬륨 농도가 약 5ppm으로 매우 낮아 배경 노이즈 없이 정확한 누출 검지가 가능합니다.

Q2. 열전도 방식(TCD) 센서의 원리는 무엇인가요?
기체의 열전도율은 종류마다 다릅니다. 헬륨은 공기 대비 약 6배 높은 열전도율을 가집니다. TCD 센서는 측정 셀의 온도 변화를 감지하여 가스 농도를 측정하며, 전기화학식 센서에 비해 넓은 범위(0~100%)를 측정할 수 있고 장수명이 특징입니다.

Q3. 0~100% 범위에서 100ppm 분해능은 충분히 정밀한 것인가요?
스크러버 리크테스트 목적상 100ppm 분해능은 충분합니다. 헬륨 가스를 주입한 후 리크 포인트에서의 헬륨 농도는 수십%~수십% 범위로 나타나는 경우가 많아, 미세 ppb 수준의 감도가 아닌 %~수% 수준의 측정으로 누출 여부를 빠르게 확인할 수 있습니다.

Q4. 스크러버 검수 외에 He 측정기가 사용되는 분야는 어디인가요?
냉동·공조 시스템 배관 기밀 검사, 반도체·디스플레이 챔버 누출 검지, 의료기기 가스 라인 기밀 테스트, 수소연료전지 시스템 배관 검사 등 정밀 기밀 검사가 필요한 다양한 산업 분야에서 활용됩니다.

Q5. 전기화학식 센서와 열전도 방식 센서의 차이는 무엇인가요?
전기화학식 센서는 ppm~수십ppm 수준의 낮은 농도 측정에 특화되어 있으며 특정 가스에 선택적으로 반응합니다. 열전도 방식 센서는 0~100% 범위의 고농도 측정에 적합하며 교차 반응이 적고 수명이 깁니다. 리크테스트처럼 고농도 불활성가스를 측정할 때는 TCD 방식이 적합합니다.
