플라즈마 발생 NO·NO₂ 측정 데모 — GasTiger6000 국가 연구기관 시연 (창원·군산)

안녕하세요, RS코리아입니다.

대기 중 플라즈마를 발생시키면 나오는 NO·NO₂를 확인하고 데모 시연하기 위하여 창원과 군산 두 곳의 국가 연구기관을 방문하였습니다.

데모 시연 루트 — 창원 → 군산

먼저 창원의 한 국가 연구원을 방문한 뒤, 군산으로 이동하여 동일한 방식으로 데모 시연을 진행하는 루트였습니다.

창원 — 플라즈마 반응 중 NO·NO₂ 순간 포착

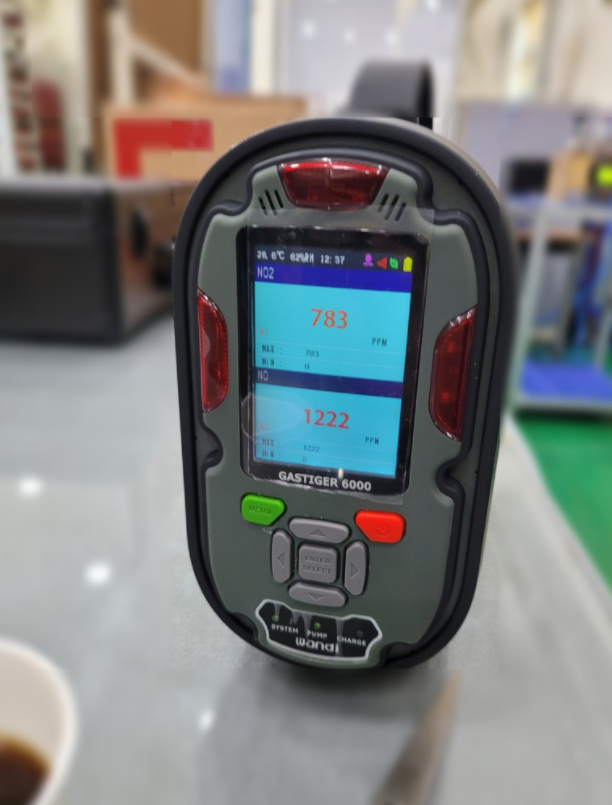

일반 대기를 고전압으로 플라즈마화 시킬 때 발생하는 NO와 NO₂를 측정하는 순간을 포착하였습니다.

플라즈마 측정 시 두 가지 핵심 고려사항

1. 산소 부족 현상: 전기화학식 센서는 정상 작동을 위해 일정량의 산소가 필요합니다. 고전압이 계속하여 대기 중 산소를 플라즈마화 하기 때문에, 실험 후반에 산소가 부족해지면 센서가 정상적으로 작동하지 않을 수 있습니다.

2. 고농도 NO₂로 인한 오버레인지 현상: 일반적으로 NO·NO₂ 측정은 연소가스 분석용으로 개발되어 있습니다. 연소 환경에서는 NO:NO₂가 95:5의 비율로 발생하여 고농도 NO₂ 센서가 필요 없었지만, 플라즈마 환경에서는 NO₂가 훨씬 높은 비율로 발생하여 1,000ppm 한계 범위를 초과할 수 있습니다.

해결책: 위 두 가지 문제를 막기 위해 일정량의 산소를 주입하여 믹스가스를 만드는 환경을 구성하면 됩니다. 산소 농도를 유지하면 센서 정상 동작이 보장되고, 고농도 NO₂를 희석하여 오버레인지도 방지할 수 있습니다.

군산 — 동일 반응 확인

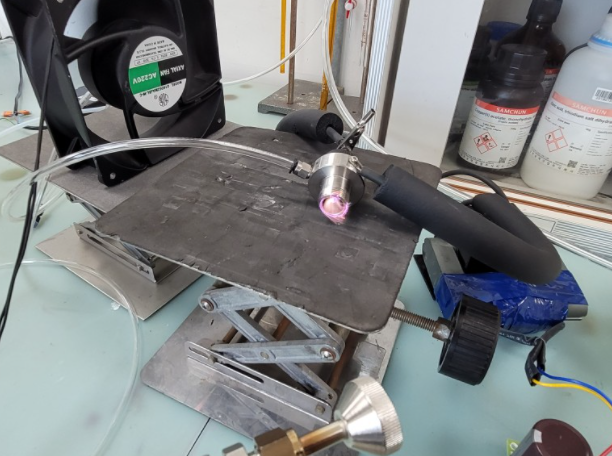

군산에 위치한 국가 연구기관의 플라즈마 관련 기기입니다.

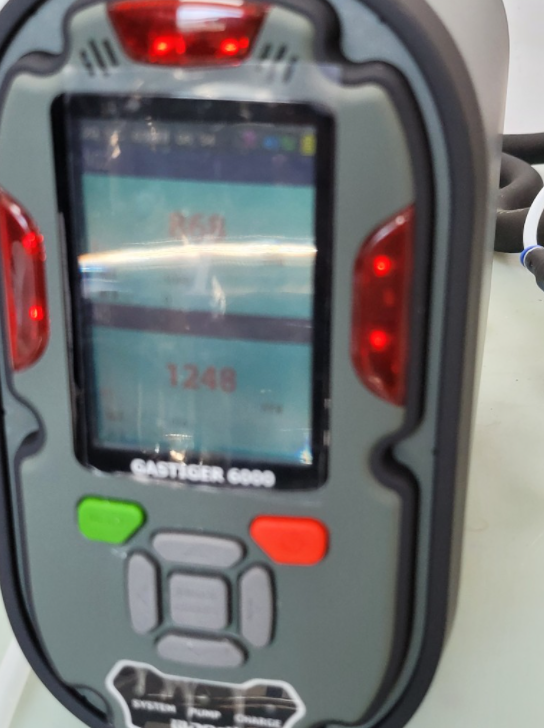

앞서 측정한 데모 시연과 비슷한 반응이 확인되었습니다.

데모 시연 결론

1. 플라즈마 반응에서는 NO:NO₂가 약 3:1 비율로 발생합니다. (설정 전압값·온도·조건에 따라 달라질 수 있음)
2. 고전압에 의해 주입된 산소와 질소가 모두 분해되므로 반응조 내 산소가 급격히 감소합니다.
3. 상당히 고농도의 NO·NO₂가 발생합니다.
4. 이를 해결하려면 외기 유입을 통한 희석 구성이 필요합니다.

자주 묻는 질문 (FAQ)

Q1. 플라즈마 환경에서 NO:NO₂ 비율이 연소 환경과 다른 이유는 무엇인가요?
연소 환경에서는 주로 열적 NOx 생성 메커니즘이 작용하여 NO가 압도적으로 많이 생성됩니다(95:5). 반면 고전압 플라즈마에서는 전기 방전 에너지가 N₂와 O₂를 원자 단위로 분해하고 재결합시키는 방식이 달라 NO와 NO₂가 3:1 수준으로 발생합니다. 정확한 비율은 전압·온도·반응 시간·산소 농도 등에 따라 변합니다.

Q2. 전기화학식 센서가 산소 부족 환경에서 오작동하는 이유는 무엇인가요?
전기화학식 센서는 산소 환원 반응을 이용하여 측정하는 센서가 많습니다. 산소 농도가 극단적으로 낮아지면 전극 반응이 제대로 이루어지지 않아 측정값이 왜곡되거나 센서 자체가 손상될 수 있습니다.

Q3. 플라즈마 실험에서 산소를 주입하는 구체적인 방법은 무엇인가요?
산소 실린더를 별도 연결하여 반응조에 일정 농도(예: 5~10% 이상)의 산소를 지속적으로 공급하는 방식이 일반적입니다. 또는 외기(공기)를 유입하여 산소 농도를 유지하는 방식도 가능합니다. 공급량과 희석 비율은 실험 조건에 따라 조정이 필요합니다.

Q4. NO₂가 1,000ppm을 초과하면 어떤 문제가 발생하나요?
일반적인 NO₂ 전기화학식 센서의 최대 측정 범위는 1,000ppm입니다. 이를 초과하는 농도가 유입되면 센서가 포화 상태가 되어 측정값이 고정되거나 의미 없는 값을 출력합니다. 장시간 오버레인지 노출은 센서 수명을 단축시키거나 영구 손상을 초래할 수 있습니다.

Q5. 플라즈마 연구 외에 고농도 NO₂가 발생하는 산업 현장은 어디인가요?
질산 생산 공정, 폭발물 제조, 일부 용접 공정, 강한 UV 조사(오존 발생기 주변) 환경 등에서 고농도 NO₂가 발생할 수 있습니다. 이러한 환경에서도 오버레인지를 방지하는 적절한 측정 범위 선택과 희석 또는 전처리 구성이 필요합니다.
