가스저장소 FIX800 H₂S·EX 복합 측정기 3세트 + 통합 전광판 설치 (전주)

안녕하세요. RS코리아입니다.

수주부터 설치 및 시운전까지 RS코리아에서 담당한 사례입니다. 전주 소재 공공기관 가스 저장소에 FIX800 H₂S·EX 복합 측정기 3세트와 통합 전광판을 설치하였습니다.

공공기관에서는 작업자 안전교육이 필수입니다.

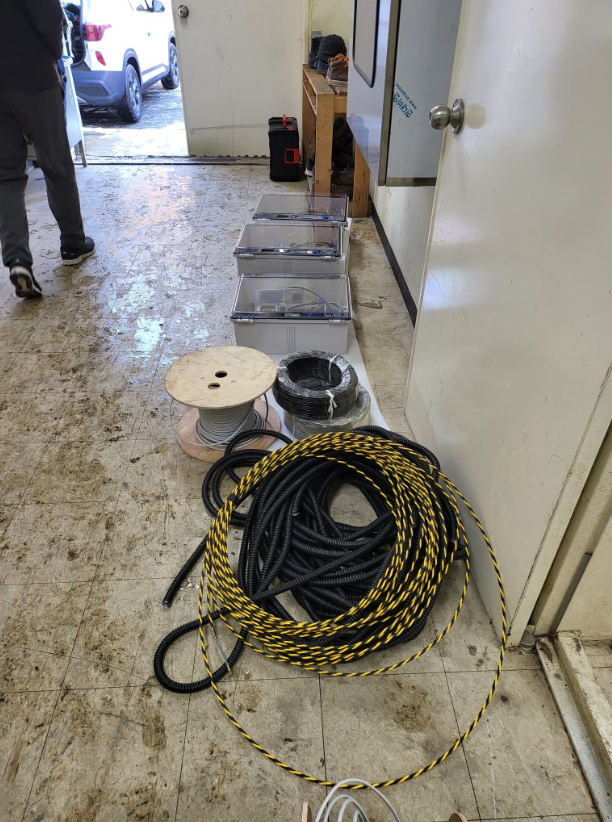

교육을 마치고 제품과 자재를 나열합니다. H₂S와 EX를 동시에 측정하는 3세트의 측정기를 3개소에 설치한 후 하나의 전광판에서 종합 모니터링할 예정입니다.

사전 실사 — 2가지 핵심 포인트

공사 효율을 높이기 위해서는 사전 실사가 가장 중요합니다.

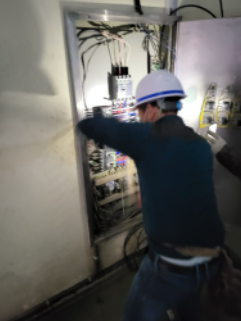

• 전원 공급 위치: 이번 공사는 중앙 전력 분전반의 여분 차단기를 이용하여 전광판 및 각 제품에 전원을 공급합니다.

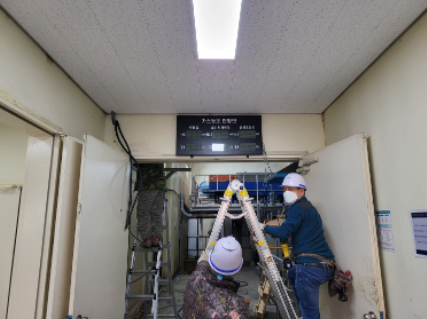

• 전광판 위치: 3개소의 측정값이 한 곳으로 모이게 됩니다. 일반적으로 악취 발생이 예상되는 현장 출입구에 설치합니다. 전광판 위치에 따라 통신선 배선 난이도도 달라지므로 정확한 포인트 선정이 중요합니다.

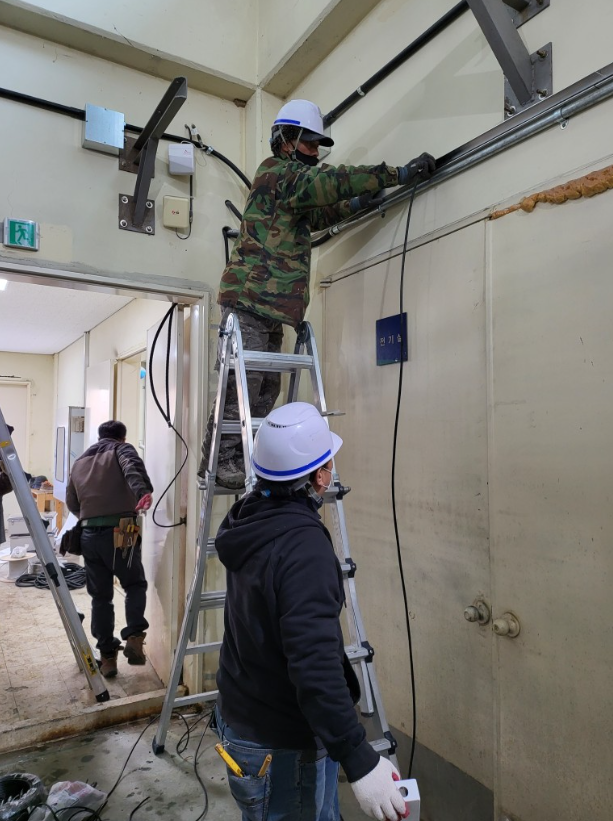

배선 — 트레이 활용으로 깔끔한 마감

케이블 트레이가 있으면 열었다 닫아야 하는 번거로움이 있지만, 배선이 깔끔하게 마무리되어 오히려 좋습니다.

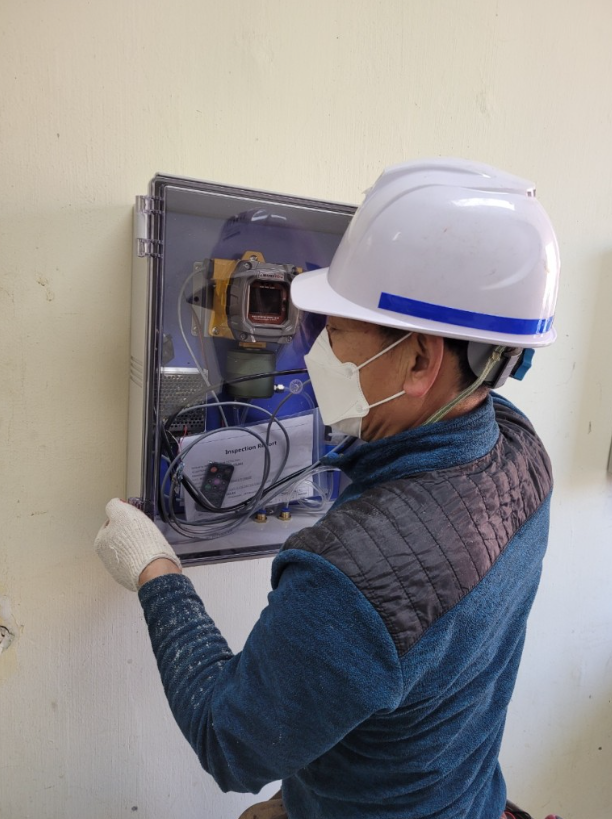

수처리 집수조·저수조·방제실 등 습도가 높은 환경에서는 수분 전처리기 설치를 권장합니다. 전처리기는 수분에 약한 가스 센서의 고장을 막고 정확한 농도 측정을 보장하며, 방수 외함을 통해 기기 자체의 고장도 예방합니다.

설치 완료 — 테스트 및 운전 교육

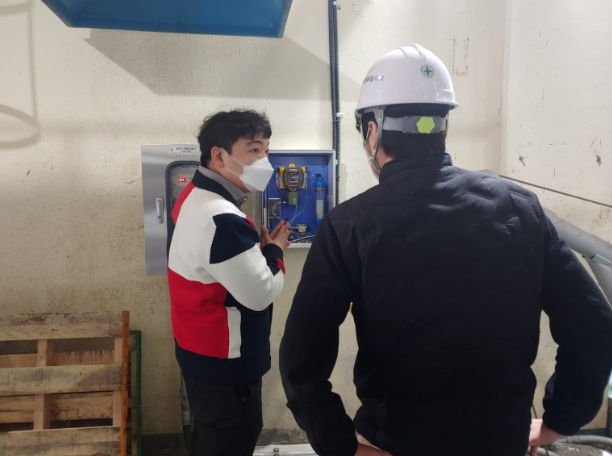

설치된 제품들을 하나씩 테스트합니다. 전원 동작 및 가스 반응도를 확인합니다. FIX800 하나의 측정기로 복합가스를 동시에 측정할 수 있습니다. 제품 사용법과 유지관리 방법에 대한 교육을 진행하였습니다.

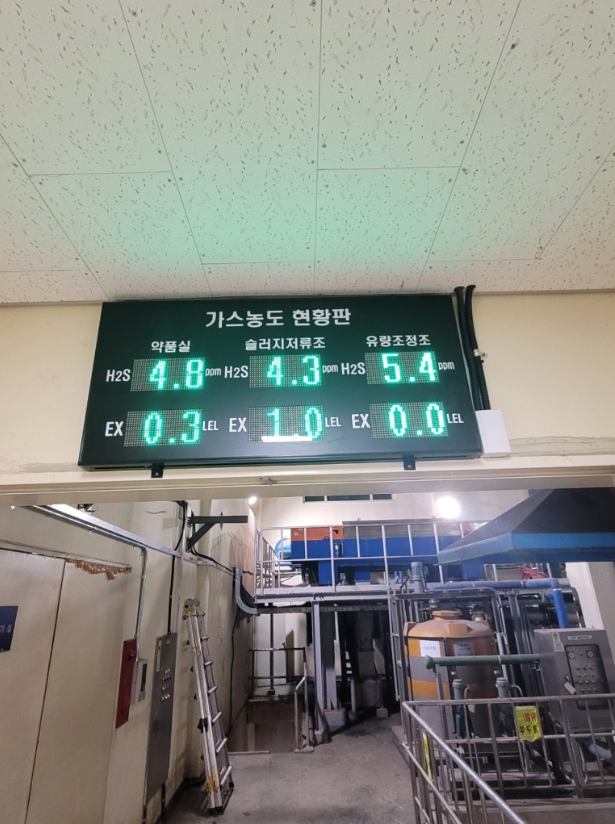

산업안전보건법 황화수소 노출 기준인 10ppm 이하의 값이 정상적으로 측정됩니다. 모두가 만족하는 공사로 마무리되었습니다.

자주 묻는 질문 (FAQ)

Q1. 가스 저장소에서 H₂S와 EX를 동시에 측정하는 이유는 무엇인가요?
가스 저장소에서는 저장된 가스의 누출에 따라 독성(H₂S)과 폭발 위험(EX) 두 가지가 모두 발생할 수 있습니다. H₂S는 극저농도에서도 독성이 있어 작업자 생명을 위협하고, EX는 폭발 위험을 나타냅니다. 두 가지를 동시에 측정하는 것이 안전 관리의 핵심입니다.

Q2. 3개 포인트의 측정값을 하나의 전광판에서 통합 표시하는 방법은 무엇인가요?
RS-485 멀티드롭 통신을 이용합니다. 측정기 3대를 하나의 통신 라인에 직렬로 연결하고, 전광판이 각 측정기의 주소를 순차 폴링하여 모든 포인트의 데이터를 한 화면에 표시합니다. 이 방식으로 배선을 최소화하면서 다중 포인트 통합 모니터링이 가능합니다.

Q3. 사전 실사 시 전원 공급 위치 파악이 왜 중요한가요?
분전반 위치와 여분 차단기 유무에 따라 배선 경로와 공사 범위가 크게 달라집니다. 전원 공급원이 멀거나 없는 경우 별도 분기 공사가 필요해 비용과 시간이 증가합니다. 사전 실사로 최적 경로를 파악하면 당일 공사를 효율적으로 완료할 수 있습니다.

Q4. 집수조·저수조 환경에서 수분 전처리기가 필요한 이유는 무엇인가요?
수처리 시설의 높은 습도 환경에서는 전기화학식 센서 내부에 결로가 발생하여 오동작하거나 수명이 단축될 수 있습니다. 수분 전처리기는 샘플 가스의 수분을 제거한 후 센서에 공급하여 정확한 측정과 센서 보호를 동시에 실현합니다.

Q5. 운전 교육에서 주로 다루는 내용은 무엇인가요?
설치형 가스 측정기는 한 번 설치하면 일상적으로 조작할 일이 거의 없습니다. 운전 교육에서는 정상 동작 확인 방법, 알람 발생 시 대응 절차, 정기 점검 항목(센서 상태·필터 교체 주기), 교정 주기와 방법을 안내합니다. 이 교육이 장비의 안정적 운용을 보장합니다.
