안녕하세요. 알에스코리아입니다.
이번 시공사례는 장소 특성상 유머라고 말할 수 있는 부분은 모두 제거하고 애도하는 마음으로 시공사례 소개해드리도록
하겠습니다. 양해 부탁드립니다.

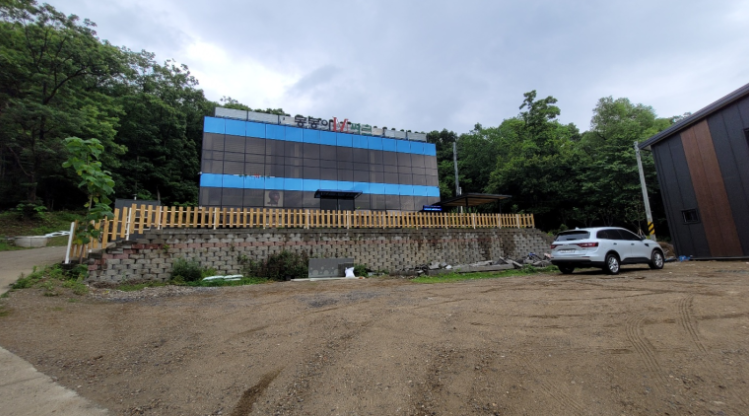

경기도 남양주 소재지의 강아지 화장터 및 가족공원인 몽몽이M파크 입니다.

측정 목적은 동물 화장 후 발생하는 가스들에 대한 측정 즉 배기 가스 측정의 목적입니다. 일반적으로 배출가스 측정은 배출량 등 규모에 따라 대기환경보전법에 의거하여 측정및 자료 제출을 하게끔 되어있습니다. 강아지 화장터에 이러한 규정이 적용되는 것은 처음 보는 사례인데, 이사님과 미팅 후 알게 된 점은 현재 남양주 시에만 시범적으로 적용되는 조례라고 합니다.

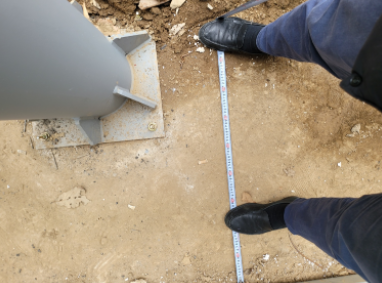

측정을 해야하는 굴뚝 위치와 높이 그리고 측정기를 설치하고 샘플링 라인을 뽑아낼 거리를 측정합니다.

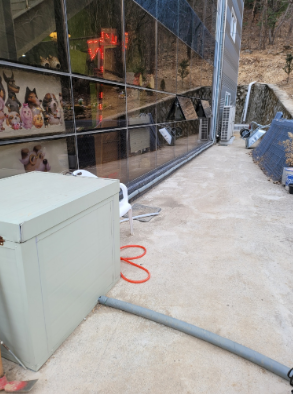

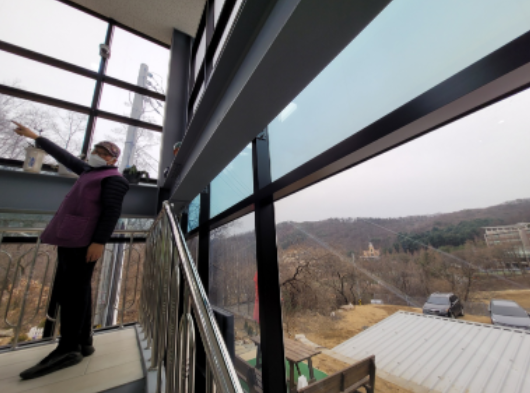

배출구는 업장 뒤편에 있지만 전면에 현황 표시를 하는 전광판을 시설해야 하는 관계로 설치 포인트와 배선 라인을 점검 합니다.

견적이 나간 후 3개월 후 발주가 확정되었고 특수 제품군의 표준 납기인 4주 정도가 지나 설치가 진행되었습니다. 아래 설치 사진을 순차적으로 공유합니다.

이번 설치 제품은

3종의 가스 ( 보안등의 문제로 미표기 하겠습니다)

온도

습도

미세먼지 PM 2.5, PM10

총 7가지 환경 파라미터를 측정하는 제품입니다.

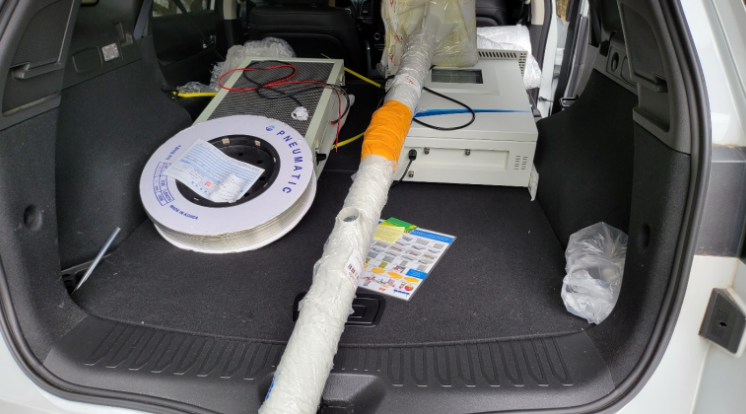

대기환경 측정기 FIX5000 본체와

자립형 폴대

전면부 전광판

샘플링 라인(PU 튜브) 를 준비하여 현장에 도착했습니다.

평소 블로그 포스팅과 달라보이는 저 전광판에 대한 이야기는 포스팅 마지막즈음 등장할 예정입니다.

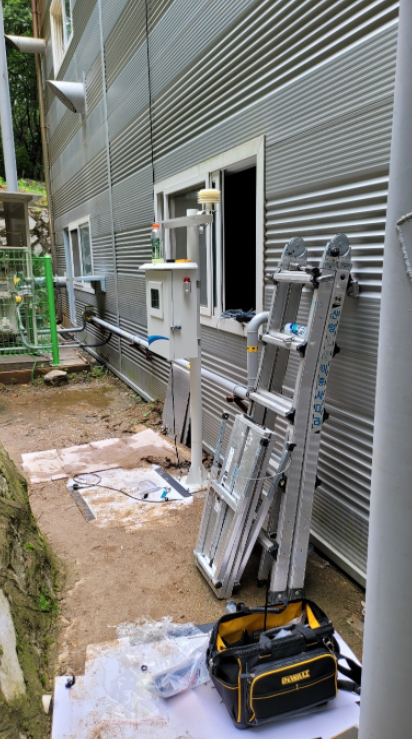

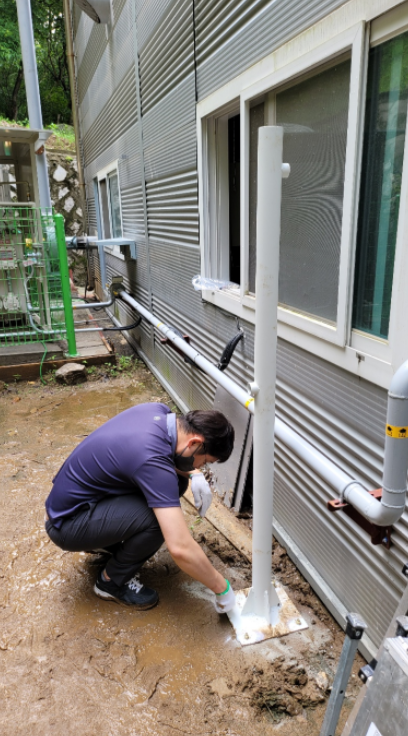

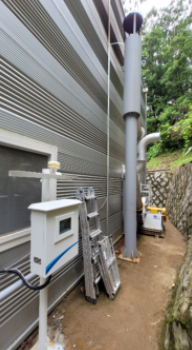

바닥을 잘 고르고 앙카작업을 한 뒤 제품을 설치했습니다. 본체 설치는 2명이선 힘들고 3명이서 하기엔 좀 과한 느낌의 중량입니다. 상황상 매달려서 설치를 하는 사진을 찍진 못한 점, 너그러이 양해 부탁드립니다.

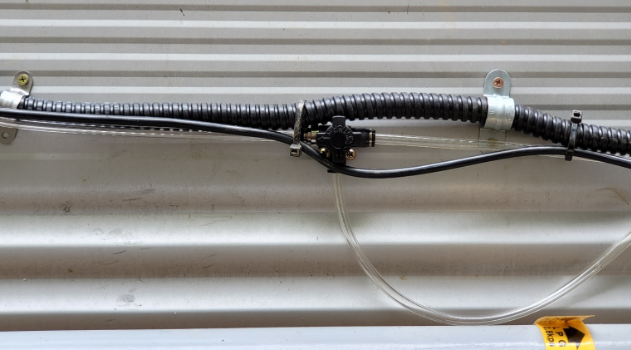

사다리에 올라가 배출구 부터 샘플링 라인을 연결했습니다. 하지만 슬프게도 최초 미팅시엔 배출구가 하나였는데 공사 하러오니 배출구가 2개입니다. 마침 준비되어있던 T형 볼벨브를 이용하여 선택적 가스측정 및 동시 측정이 가능하게끔 시공하였습니다.

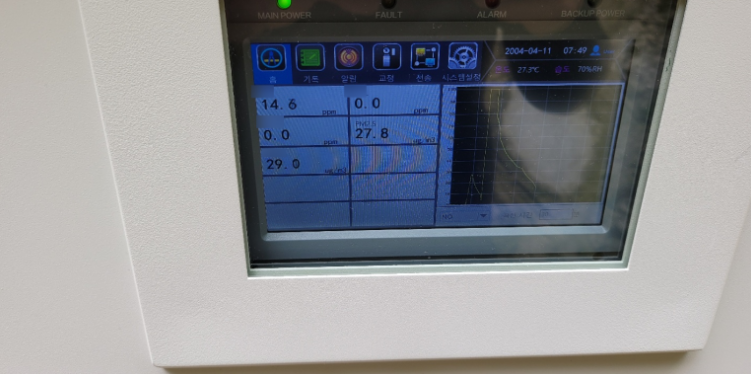

마침 화장이 시작된 로 쪽의 측정을 시작했습니다 빠른 반응 속도가 나옵니다.

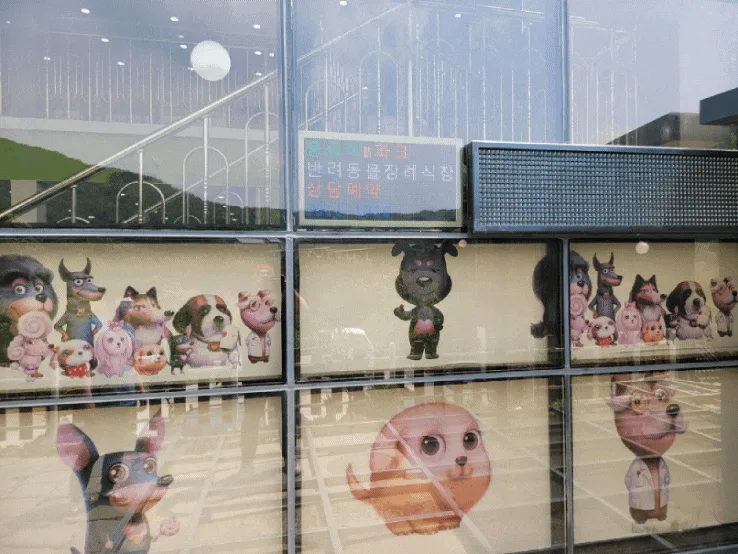

위에서 잠깐 보였던 전광판입니다. 기존의 시트지에 인쇄된 문구 형식이 아닌 풀 컬러 LED 입니다. 슬라이드 쇼 형식으로 인하여 표기에 제한이 없어 다양한 정보를 하나의 전광판에서 표시 할 수 있습니다.

한글 영문 특수기호가 모두 표기 가능하며 다양한 색상으로 측정 값 외에 다양한 정보또한 담을 수 있으며 크기또한 유저 요청에 맞추어 주문제작이 가능합니다.

완성본입니다. 슬라이드쇼로 작동, 구현이 원활합니다.

물론 이 전광판은 WANDI 사 제품만 적용되는 것이 아닌 4-20ma 등 아날로그 신호를 전달하는 트랜스미터에도 적용이 가능하니 전광판 만 필요한 경우에도 문의를 부탁드립니다.
