공공기관 수처리장 FIX800 NH₃·O₃·H₂S·CO 가스측정기 설치 — 1편 (제주)

안녕하세요. RS코리아입니다.

이번 시공사례의 내용입니다.

설치 사양

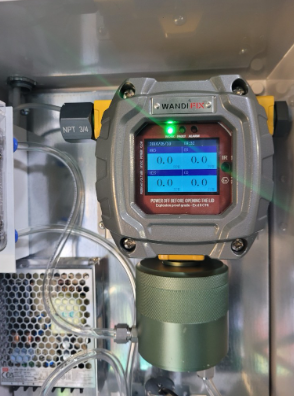

• 설치 제품: FIX800 설치형 가스측정기
• 장착 센서: NH₃(암모니아) · O₃(오존) · H₂S(황화수소) · CO(일산화탄소)
• 옵션: 습환 환경 기기 부식 방지 함체 구성 / 펌프 + 샘플링 라인 구성 / 전광판 + 경광등
• 작업 인원: 4인 / 예정 시간: 4~6시간

설치 특이사항

• 측정기(현장)와 모니터링 장소(사무실)가 독립된 건물로 타공 및 고소 작업 있음
• 현장 설치 위치와 가스 발생 공간이 달라 펌프와 샘플링 라인 연결 필요

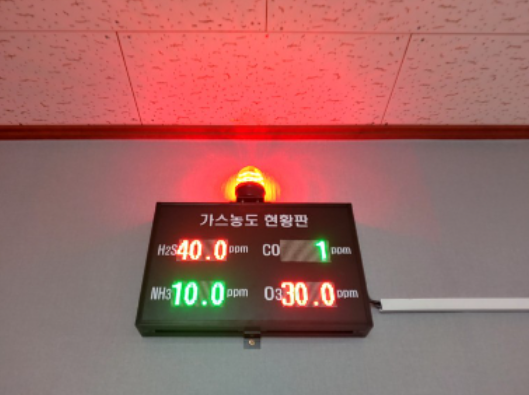

FIX800은 한 기기로 복합가스를 동시에 추출 가능합니다. 전광판의 수치는 테스트 신호를 통해 확인하였습니다.

현장 도착 및 설치 포인트 확인

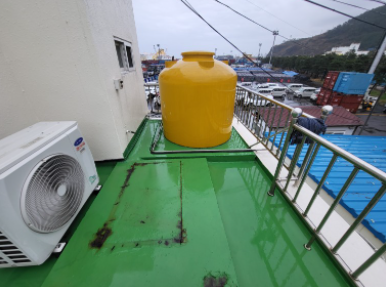

8시 30분 현장에 도착하여 설치 포인트를 확인합니다. 이미 타공되어 있는 벽면을 체크하고 타설 라인을 선정합니다. 인접 건물과의 거리가 멀지 않아 기존 배관 경로를 활용하여 깔끔한 작업이 가능합니다.

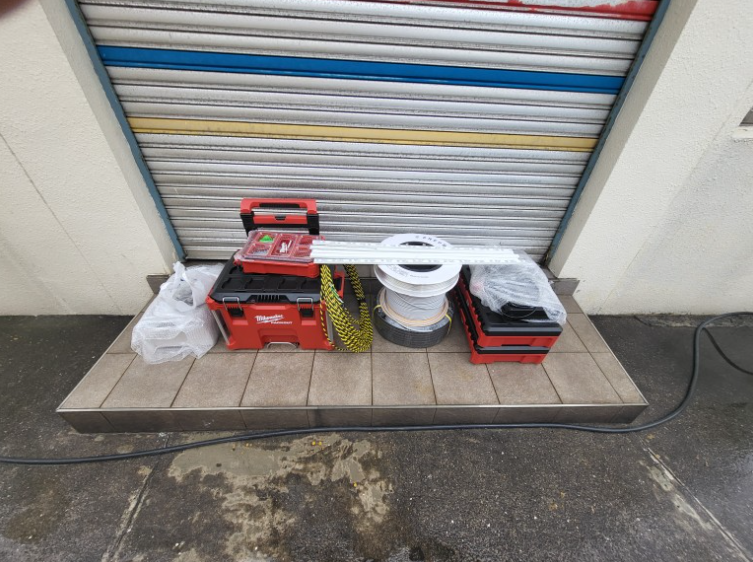

현장 담당자와 미팅을 마무리하고 안전 교육을 진행하였습니다. 제품과 공구를 정리한 뒤 팀원들에게 공사 브리핑을 진행합니다.

요청 위치에 전광판을 설치하고 주변을 청소합니다.

배선 — 기존 배관 활용 방수 플렉시블

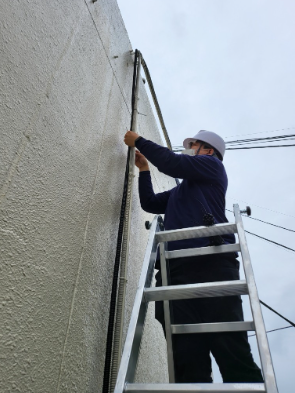

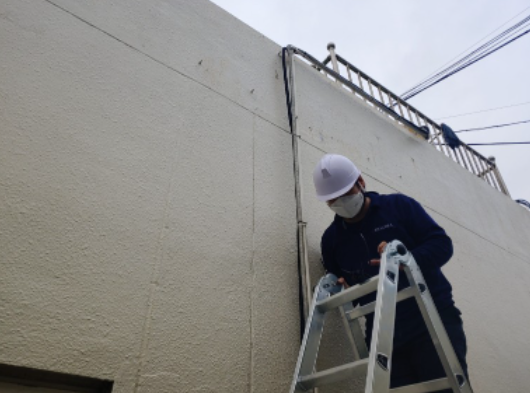

기존 시설된 배관을 따라 방수 플렉시블을 고정합니다.

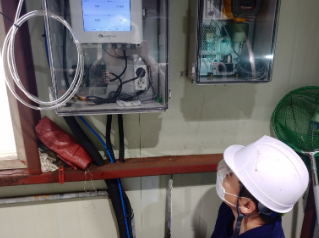

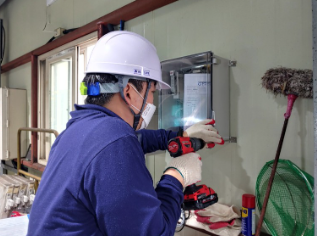

현장에 측정기를 설치하고 배선을 마무리합니다.

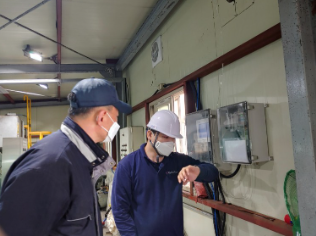

설치를 마치고 제품 교육을 진행합니다. 측정기 전원을 확인하고 테스트 신호 버튼을 눌러 전광판 정상 동작을 확인하였습니다.

시공 요약 및 이 현장의 특수성

• 공사 인원: 4인
• 소요 시간: 9:00~13:00 약 4시간
• 소요 자재: GW 방수 플렉시블·통신·전원선 약 100m + 기타 고정 자재

이번 센서 구성은 밀폐공간 표준 4~5대 가스(O₂·CO·CO₂·H₂S·EX)와 달리 H₂S·NH₃·O₃·CO 조합입니다. 저수조·집수조처럼 폐수나 오수가 모이는 환경에서는 H₂S와 NH₃가 필연적으로 발생합니다. 이 현장에서는 암모니아 저감을 위해 오존(O₃)을 살포하는 것으로 확인되었습니다. 즉 악취가스에 의한 작업자 안전(산업안전보건법) + 오존 살포 후 농도 확인 + 악취 저감 효과 모니터링이 복합적으로 이 시스템의 목적입니다.

자주 묻는 질문 (FAQ)

Q1. 수처리장에서 NH₃·O₃·H₂S·CO 조합으로 측정하는 이유는 무엇인가요?
수처리·정화조 환경에서는 유기물 분해로 H₂S(황화수소)와 NH₃(암모니아)가 지속적으로 발생합니다. 일부 시설에서는 악취 저감을 위해 오존(O₃)을 살포하며, 이 경우 O₃ 농도 모니터링이 추가로 필요합니다. CO는 밀폐공간 진입 전 표준 안전 측정 항목으로 포함됩니다.

Q2. 측정기와 전광판이 서로 다른 건물에 설치될 때 배선은 어떻게 처리하나요?
건물 간 거리와 기존 배관 경로를 사전 실사로 파악한 후, 기존 타공 벽면이나 배관 경로를 활용하여 방수 플렉시블로 통신·전원선을 보호 처리합니다. RS-485 통신선 4가닥으로 전력 공급과 데이터 전송을 동시에 처리할 수 있어 배선이 간결합니다.

Q3. 펌프와 샘플링 라인을 사용하는 이유는 무엇인가요?
FIX800 측정기는 실내 건물에 설치되어 있지만, 실제 가스가 발생하는 처리조는 별도 공간에 있습니다. 펌프로 가스를 능동적으로 흡인하고 샘플링 라인을 통해 측정기로 전달하면, 측정기가 직접 가스 발생 구역에 설치되지 않아도 정확한 농도 측정이 가능합니다.

Q4. 습한 환경에서 함체 구성이 필요한 이유는 무엇인가요?
수처리 시설은 습도가 매우 높아 전자 기기에 결로·부식이 발생하기 쉽습니다. 방수 등급을 갖춘 함체(IP 등급 적용)에 FIX800을 넣으면 외부 수분으로부터 기기를 보호하고, 별도 수분 필터와 함께 구성하면 샘플 가스 내 수분도 사전 제거할 수 있습니다.

Q5. 오존(O₃)으로 암모니아를 저감하는 원리는 무엇인가요?
오존은 강한 산화력으로 NH₃를 NO₂·H₂O 등으로 산화 분해하여 악취를 줄입니다. 그러나 오존 자체도 TWA 0.1ppm으로 규제되는 독성가스이므로, 살포 후 잔류 오존 농도가 허용 기준 이하로 낮아졌는지 측정기로 확인하는 것이 필수입니다.
