설치] 국립병원 유저 맞춤형 설치형 복합가스 측정기 FIX800 5Gas / 전광판 설치공사

안녕하세요.
알에스코리아 ZOE입니다.

금번 설치를 위해 방문한곳은 강원도소재의 국립병원 내 오수처리장입니다.

■ 오수처리장이란?

더러워진 물(각종 실생활에서 사용하고 더 이상 쓰지 못하게 된 물)을 한데 모아 깨끗하게 처리해서 하천이나 바다로 방류하기 위한 시설입니다.



■ 설치목적

산업안전보건법은 모든현장에 적용됩니다.

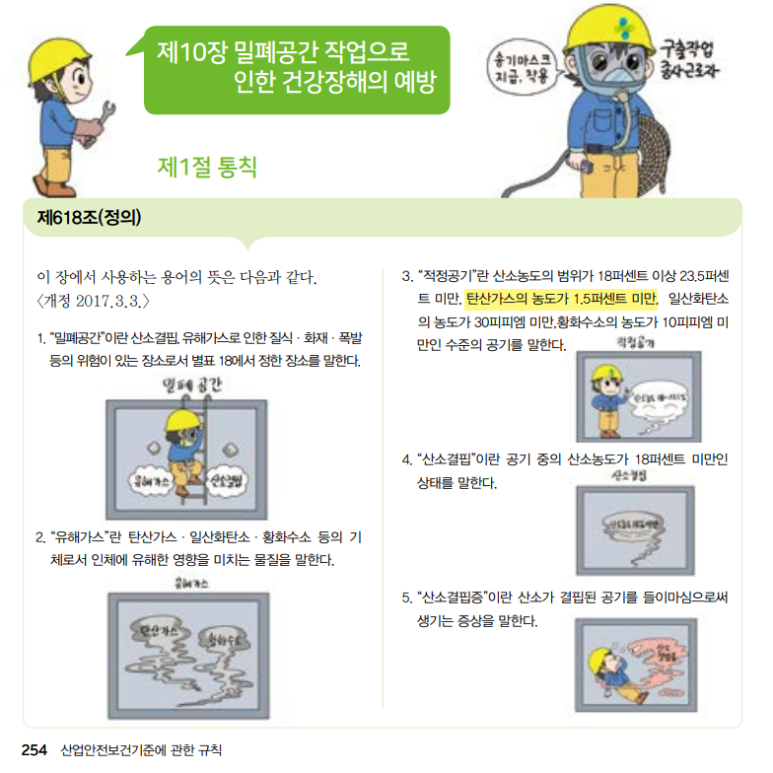

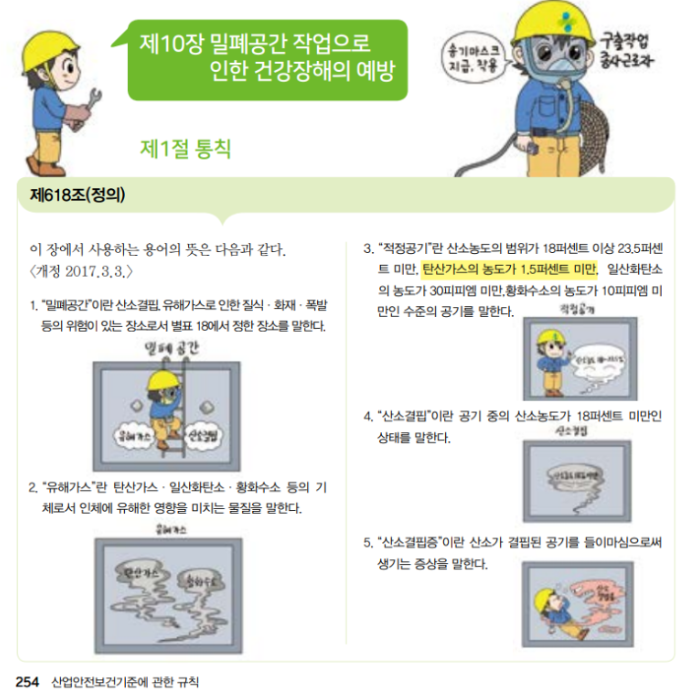

2017년 법이 개정되면서 밀폐공간에서는 질식·화재·폭발 등의 위험이 있는 장소로서 기존의 4대가스(O2, CO, H2S, LEL)에서 탄산가스(CO2)를 추가하여 총 다섯가지 가스를 측정해야 한다고 법제화 되어있죠.

특히, 유해가스가 발생할 수 있는 환경에서는 작업시 필수로 가스농도를 측정해야 하기 때문에, 밀폐공간 내부에는 가스측정기 설치와 출입구 외부에 가스현황판을 설치하여 내부의 상황을 파악할 수 있게 해야합니다.

금번 설치를 위해 방문한 곳은 국립병원 내에 있는 오수처리장 입니다.

하수·오수처리장에서는 '황화수소'가 발생하는 환경입니다.

악취가 심하며, 침전지 저류조 등의 퇴적물을 교반할 경우 황화수소 발생량은 급속히 증가합니다.

밀폐공간인 오수처리장 내부에서 작업자의 안전을 목적으로한 5대가스(산업안전보건법에 의거 필수 측정가스) 측정기가 필요한 상황으로 설치를 진행하게 되었습니다.

※ 황화수소에 대한 자세한 정보는 아래의 URL을 통해 확인바랍니다.
https://blog.naver.com/rs-korea1/222923428300






■ 설치 제품

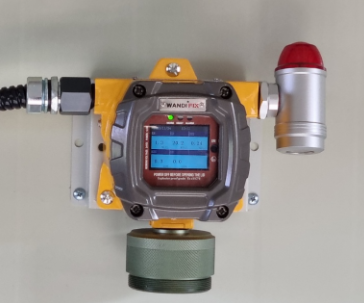

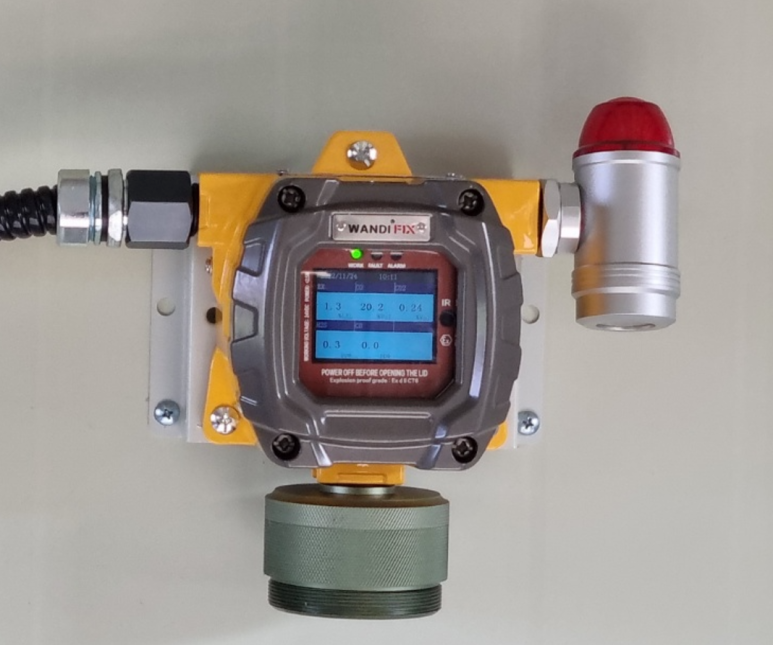

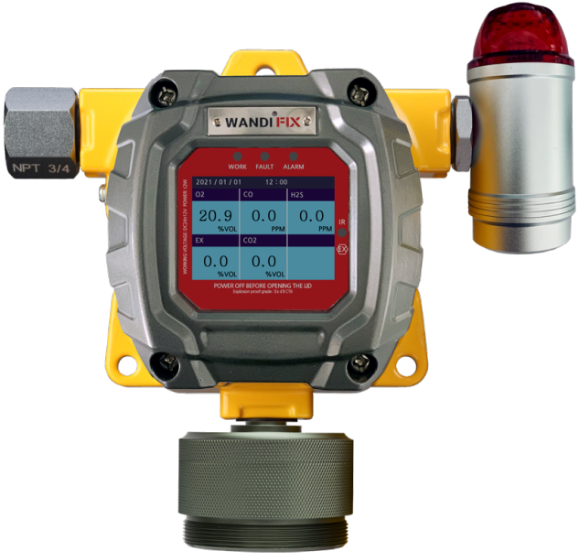

픽스800 복합가스 측정기[센서 사용자 선택형 주문제작 제품]


FIX800은 설치형 가스검지기로 하나의 제품으로 최대 다섯가지 가스까지 측정할 수 있는 제품입니다.

가스검지기는 가스가 발생하는 내부에 설치하며 가스농도현황판은 외부에서 내부의 상황을 파악할 수 있게 설치를하고있습니다.

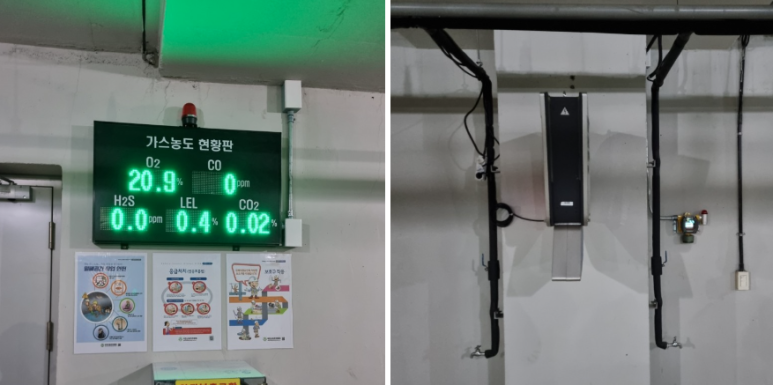

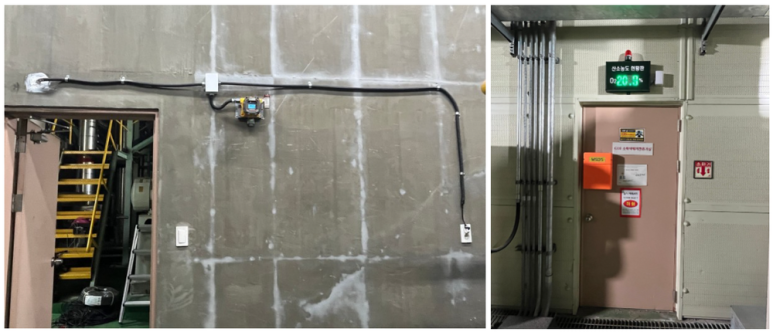

설치예시1)

정화조실

안전용 5Gas[o2, co, h2s, lel, co2]측정기, 경광등, 가스농도 현황판

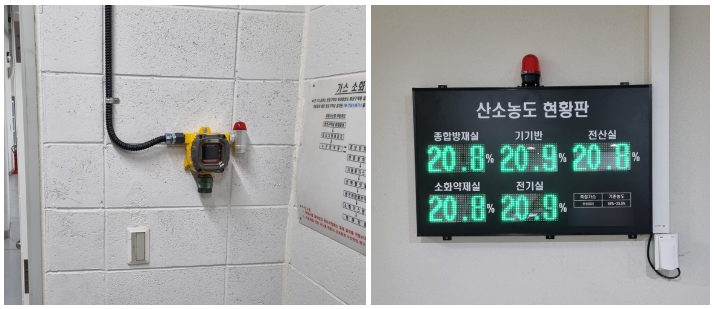

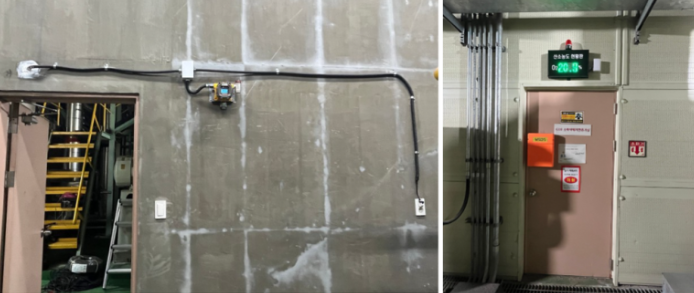

설치예시2)

종합방재실, 기기반, 전산실, 소화약제실, 전기실

FIX800 산소농도측정기[o2], 경광등, 가스농도현황판

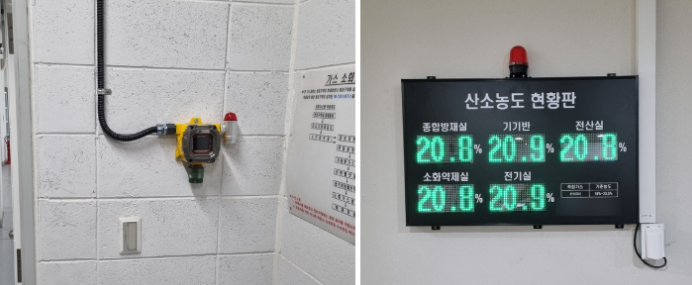

설치예시3)

소화약제실

산소농도측정기[o2], 경광등, 가스농도현황판

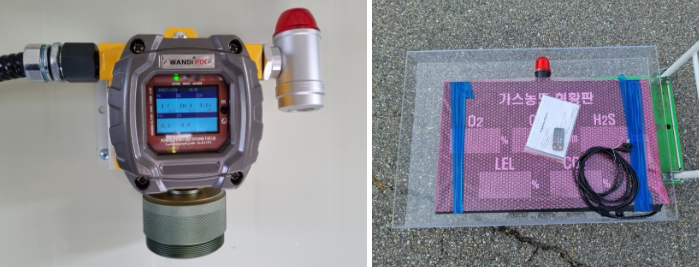

■ 설치기자재

이번에 설치에 필요한 품목입니다.

설치형 가스측정기 FIX800, 가스 농도 현황판, 그리고 옥외설치라 방수목적으로 제작 아크릴함이 있습니다.

기존 설치사례와는 다르게 기자재에 추가된 항목이 있죠.

가스농도현황판은 기본 옥외용으로 제작되어 방수가 되는 제품입니다. 하지만, 현장실사때 담당자께서 전광판이 완전 노출되지 않게 덮개 제작 요청을 주셔서 제작하게 되었습니다.

저희 알에스코리아는 현장 환경이나 상황 등을 고려하고, 실질적으로 제품을 사용하는 사용자가 원하는 방향성을 이해하고 그에따른 주문 제작도 진행합니다.






■ 설치포인트

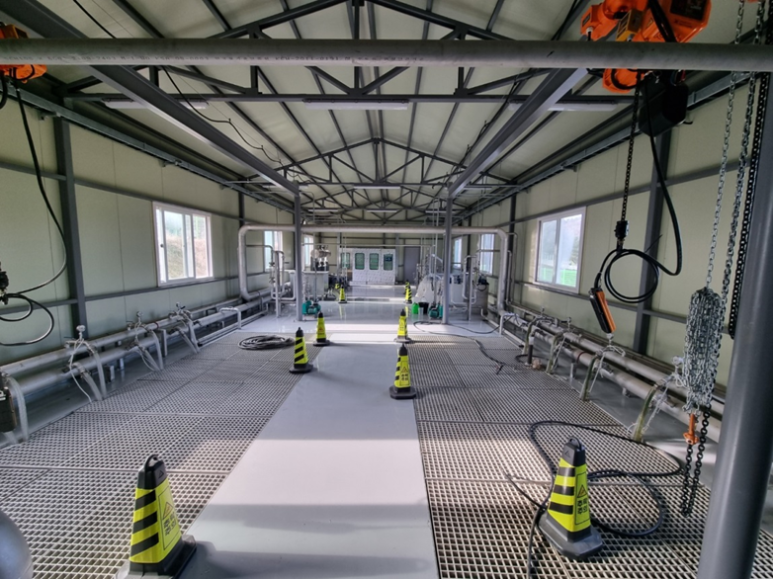

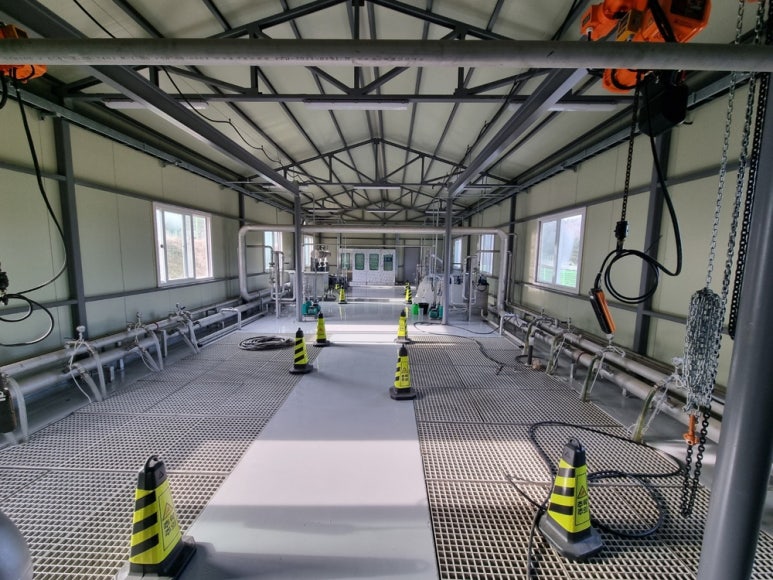

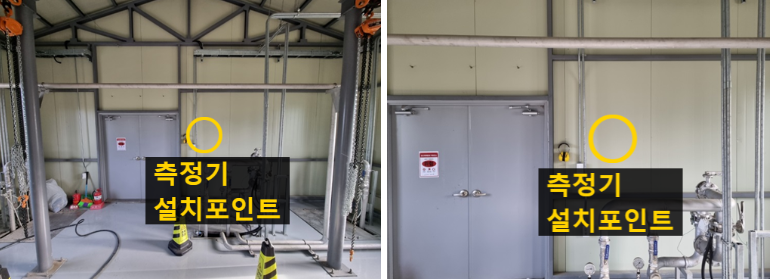

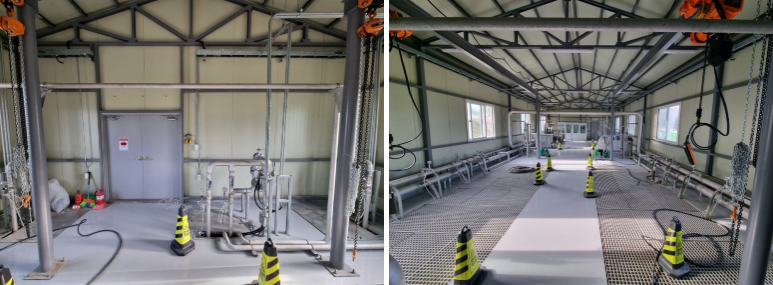

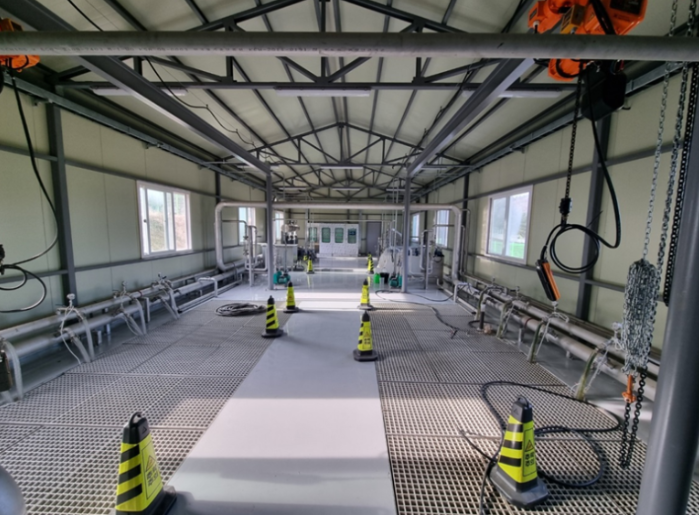

오수처리장 내부 입니다.

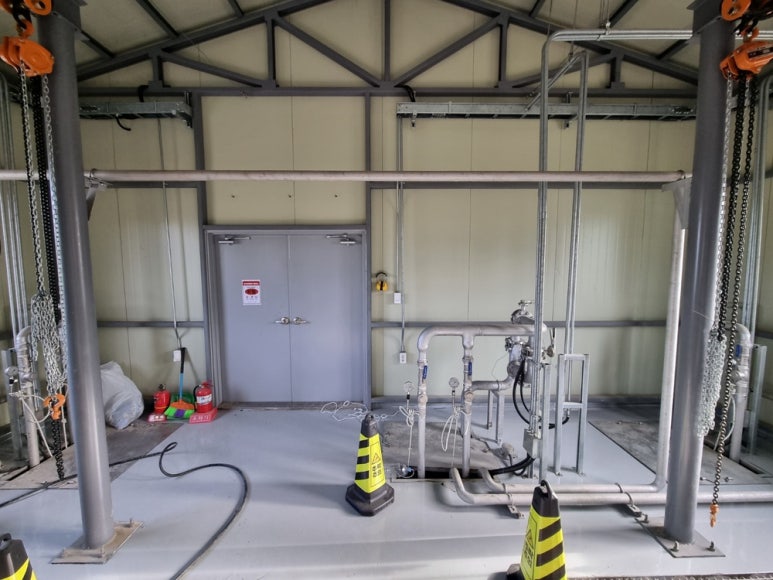

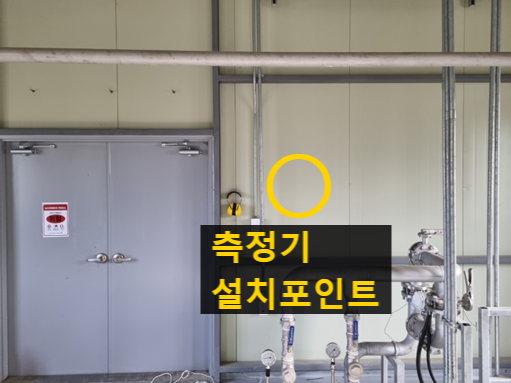

설치형 가스측정기 FIX800 설치 포인트 입니다.

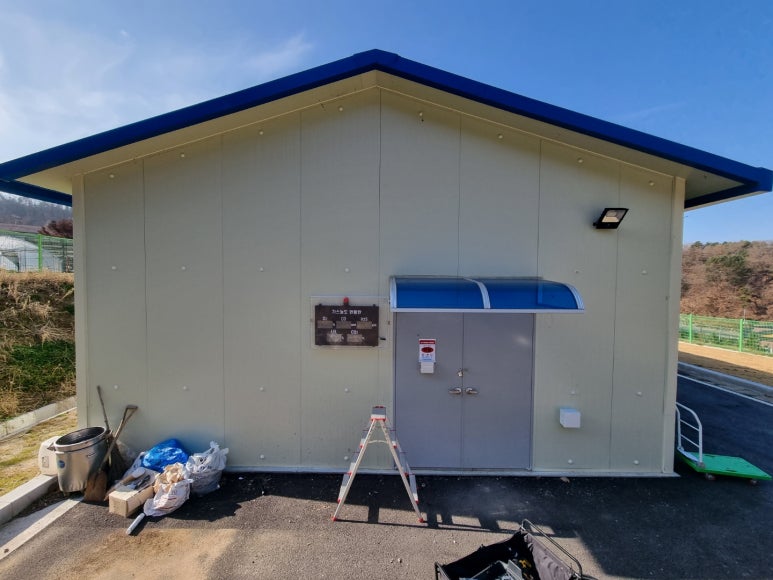

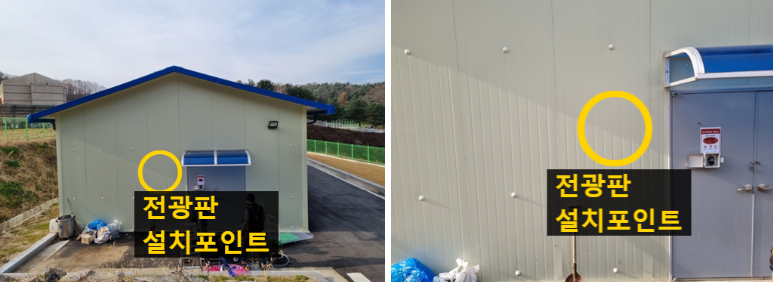

오수처리장 외부입니다.

가스농도현황판[전광판] 설치 포인트입니다.





■ 설치

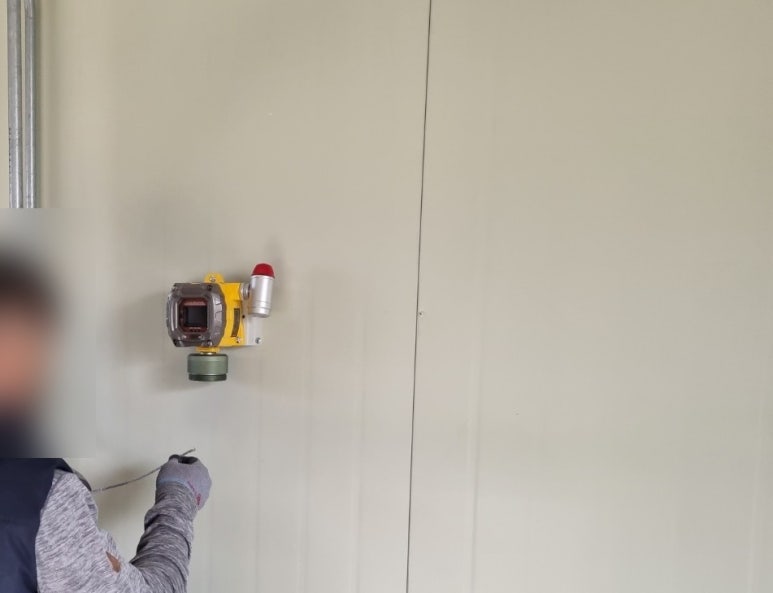

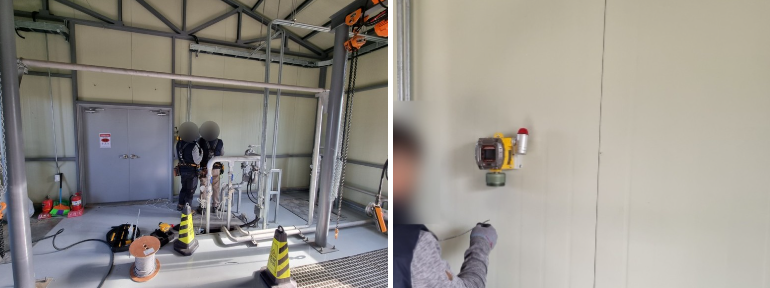

먼저 가스측정기 설치를 위해 브라켓 위치를 잡고 제품을 고정합니다.

오수처리장은 밀폐공간이지만, 지상에 컨테이너 건축물로 제작되어 있어, 설치중에 지속적으로 환기를 해주며 설치공사를 진행하였습니다.

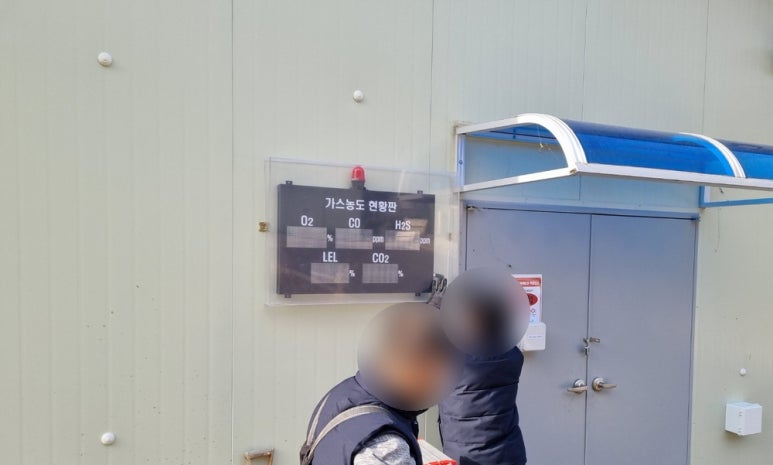

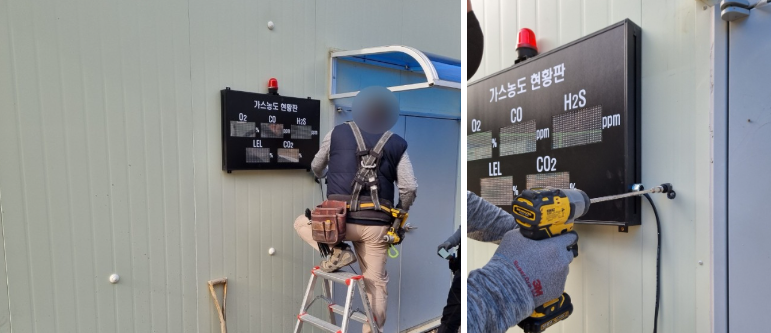

출입구 왼편에 가스농도현황판 설치가 진행중입니다.

내부 전광판과 전원연결을 해야하기때문에 벽타공이 이루어졌습니다.

컨테이너 건축물이라 벽타공에 어려움은 없었습니다.

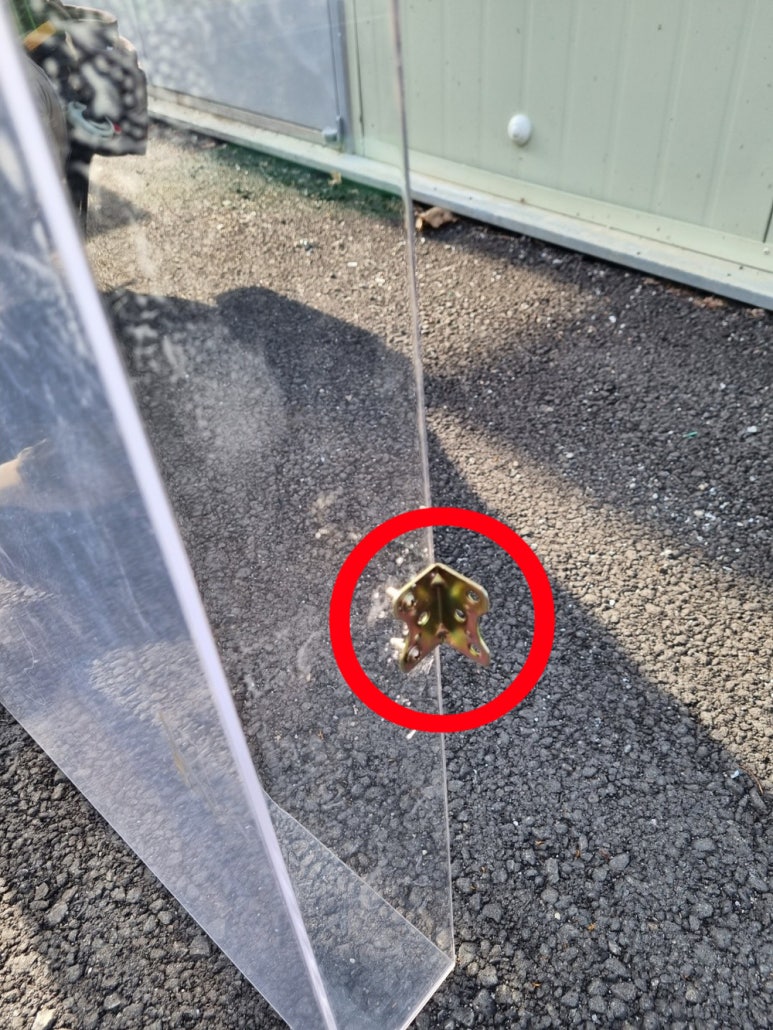

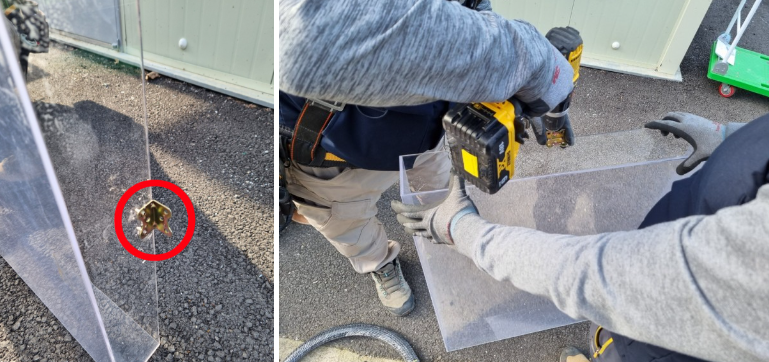

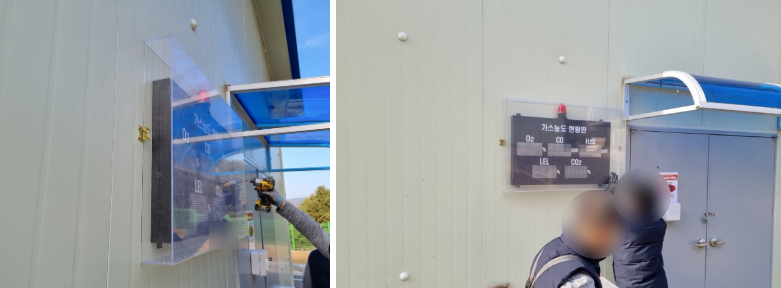

담당자께서 요청하였던 제작아크릴함 설치를 위해 사전작업중입니다.

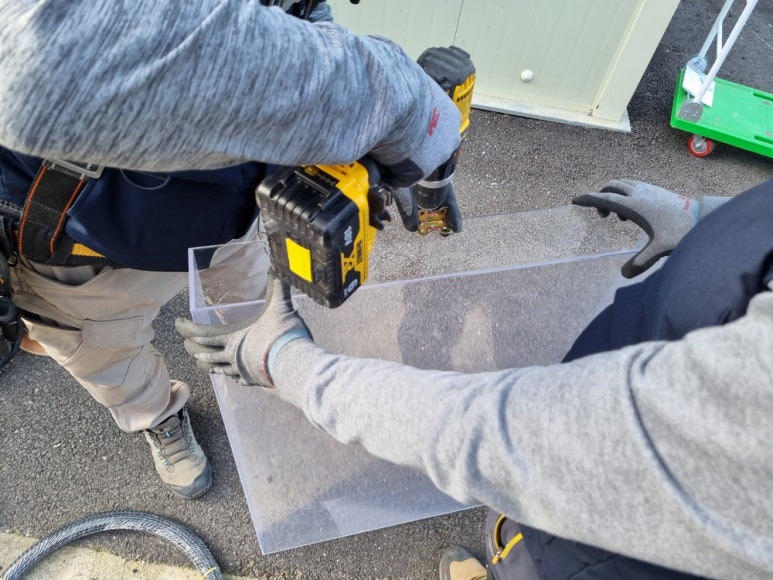

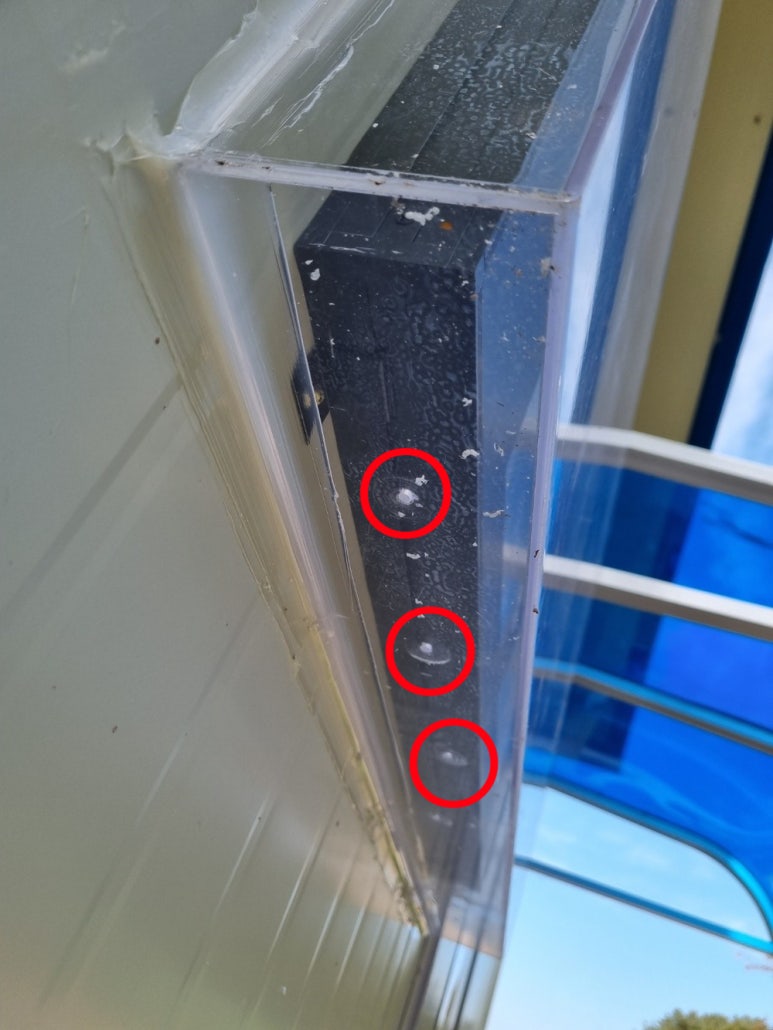

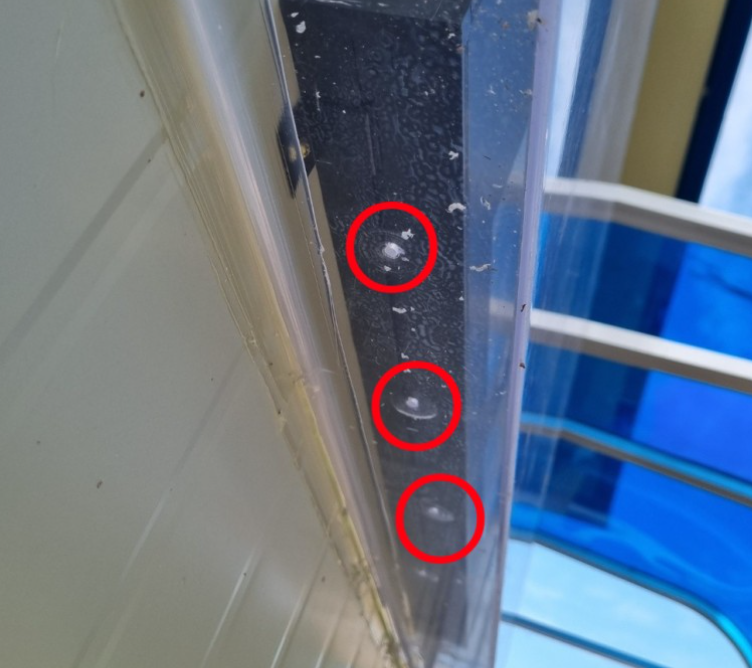

제작된 아크릴함은 습기 방지를 위해 하단부에 타공을 하였습니다.

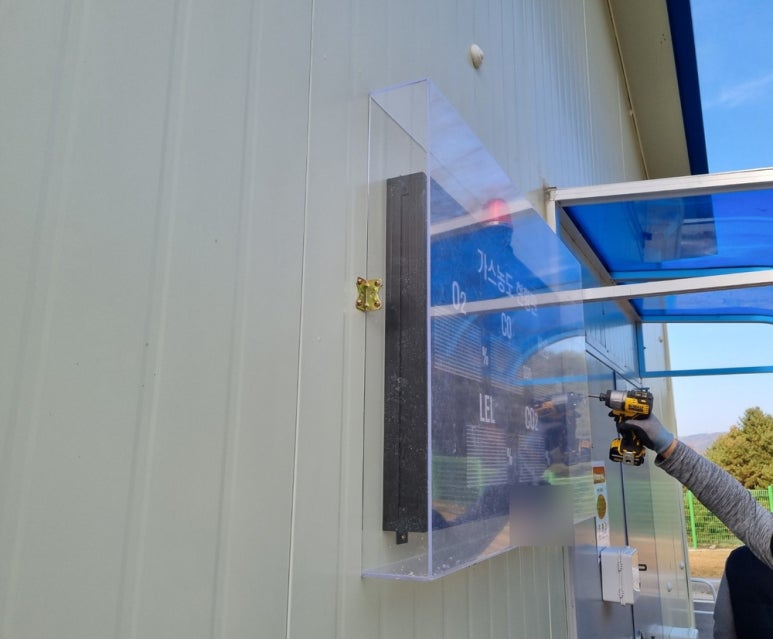

제작 아크릴함도 설치가 완료되었습니다.

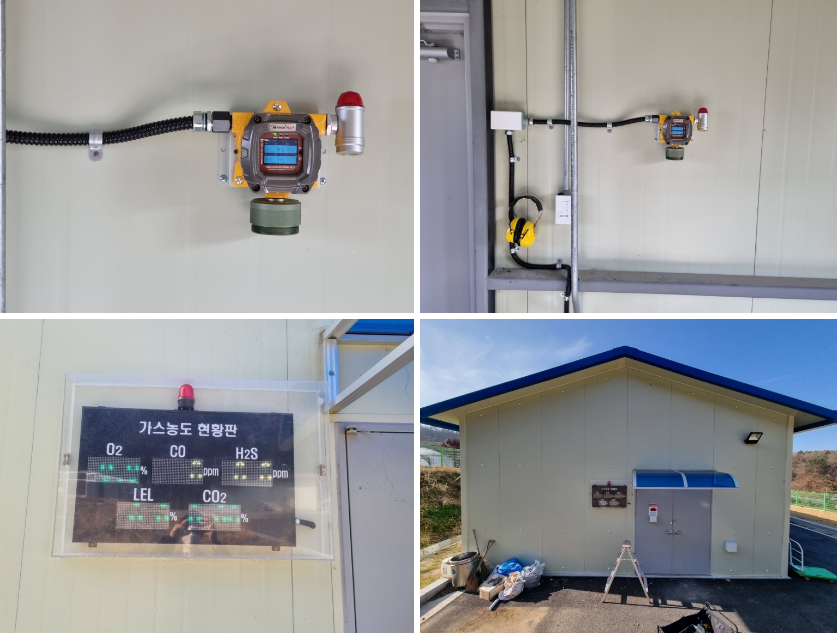

■ 설치완료

설치가 완료되었습니다.

오늘의 블로그 정리

환경 : 국립병원 내 오수처리장

제품 : FIX800, 경광등, 전광판

가스/측정범위 :

O2(산소) : 0~ 30%Vol

CO(일산화탄소) : 0~1,000PPM

H2S(황화수소) : 0~100PPM

LEL(가연성) : 0~100%LEL

CO2 (이산화탄소) : 0~5%Vol

기타사항 :

2인 4시간소요

오수처리장 내부 측정기설치, 외부 가스현황판 설치

gw방수 주름관 사용

담당자 요청에 따라 외부 전광판 덮개 제작

전광판 덮개 하단부 타공(습기방지용)

현장에서 저농도의 유해가스 발생

이상으로 오수처리장 고정식 가스측정기 FIX800 + 전광판/경광등 설치 블로그를 마칩니다.
