안녕하세요.
알에스코리아입니다.

오늘은 포항으로 FIX800을 설치하러 다녀온 내용을 포스팅할 예정입니다.
한 현장에서 조금 다른 형식의 공사 2건을 진행한 내용입니다.
많은 관심 부탁드립니다~

--------------------------------------------------------------
▶설치 업체 : 포항시 하수 슬러지 자원화 시설

▶설치 개소 및 장치

-하수 슬러지 반입장 : FIX800 O2 H2S EX 1set 및 옥외 현황판

-건조 슬러지 저장조 : FIX800 CO 및 고급형 전처리 장비 및 자립형 현황판

▶공사 일정: 2인 2개조 1일 설치
--------------------------------------------------------------

설치사례 설명드리기에 앞서 하수 슬러지 자원화 시설이 무엇인지 간략하게 알아보고 시작하겠습니다.

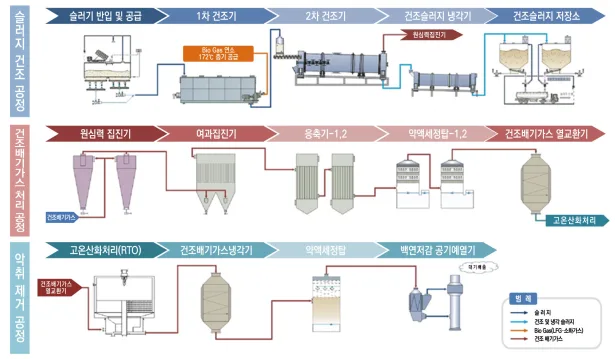

[사진출처: 수도권매립지관리공사]

하수 슬러지란 아주 간단하게 설명하면 각 가정의 싱크대에서 내려오는 음식물폐수 (줄여서 음폐수) 가 한데 모여있는 것을
하수 슬러지라고 합니다. 여기서 모인 슬러지를 여러 공정을 거쳐 자원화 하는 시설을 하수 자원화 시설이라고 부릅니다.

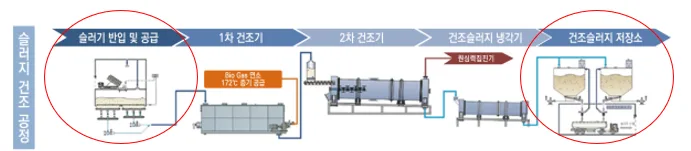

이번에 저희가 설치할 포인트는 위 이미지에 동그라미로 표시된 두 개소입니다.

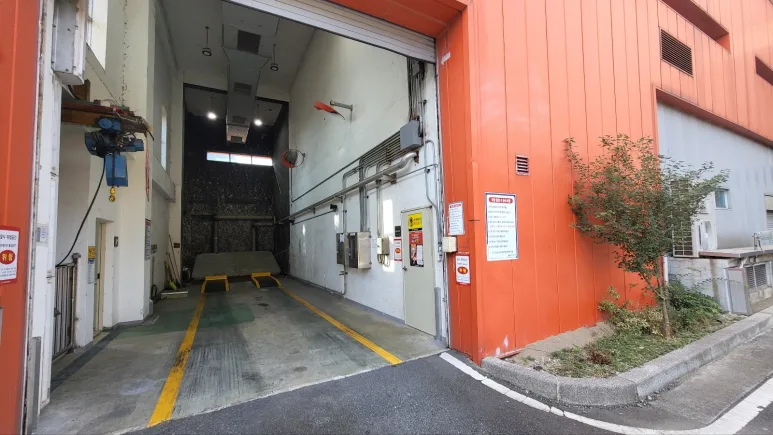

1. 슬러지 반입장 : 악취와 폭팔위험성 가스가 가득한 슬러지 반입장은 반입 절차가 끝난뒤엔 셔터를 내려
하나의 밀폐공간이 됩니다. 해당 현장은 내부 작업자 안전용으로 가스측정기를 설치 할 예정입니다.

2. 건조물 저장소: 반입장에서 열처리된 건조물이 보관되는 창고입니다. 녹색 우레탄 바닥 밑이 하나의 거대한
탱크라고 보시면됩니다. 자원화 직전의 건조 슬러지에서 발생하는 메탄등의 가연성 가스 때문에 작은 발화점
만으로도 화재가 발생하는 일이 있다고 합니다. 화재 발생시의 대비를 위하여 대표적인 연소가스 CO를 측정할
예정입니다.

이미 몇차례의 사전 미팅을 통하여 설치 포인트와 전원 공급 방식등의 논의를 마무리 해 놓은 상태라 작업 당일엔
진행이 수월했습니다.

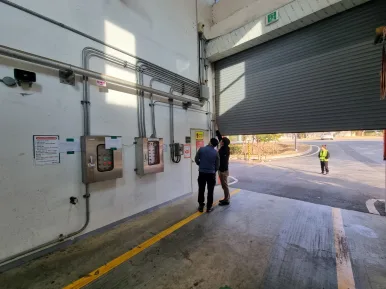

안전교육 이수 후 설치 계획과 순서를 공사팀과 현장 담당자님께 브리핑 합니다.
2인 2개조로 나뉘어 각 개소에 동시 설치를 진행합니다.

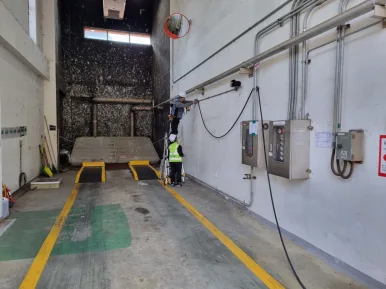

1. 슬러지 반입장 복합가스 측정기 설치

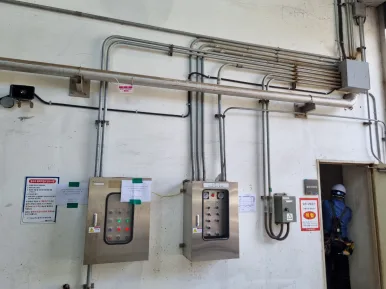

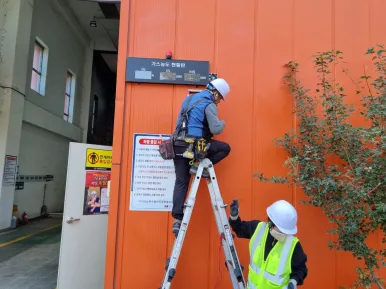

1. 콘크리트 벽 타공 후 전광판을 먼저 시설합니다.

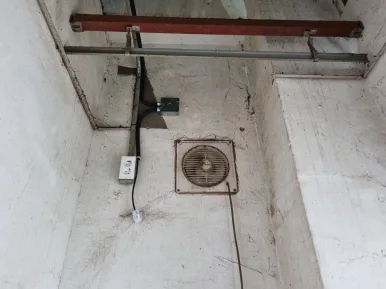

2. 전원 공급은 벽 뒤에있는 환풍기용 콘센트를 사용할 예정입니다. 1구 짜리 콘센트를 2구로 변경하여
스페어로 사용할 수 있게끔 합니다.

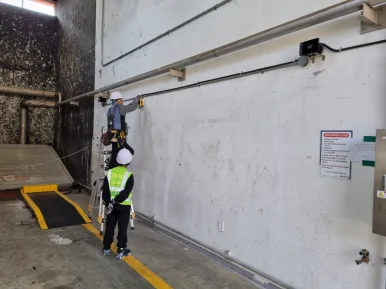

3. 측정기를 설치하고 전선 길이를 재단합니다.

4. 재단된 전선 기준으로 끝붙 작업을 시작합니다.

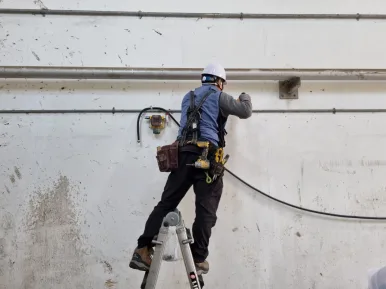

5. 기 시설물을 방해하지 않도록 이쁘게 새들로 작업합니다.

6. 마지막으로 전광판과 FIX800 을 연결해주면 끝입니다.

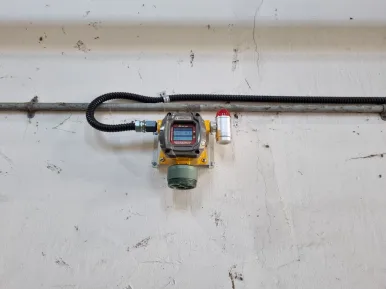

7. 측정기에 전원이 들어오고 정상적인 수치가 나옵니다.

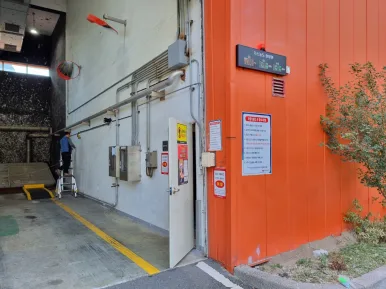

8. 옥외 현황판에서도 녹색으로 정상 표기가 되고 있습니다.

9. 가스를 주입하여 경보 테스트를 진행합니다.

깔끔하게 완료되었습니다.

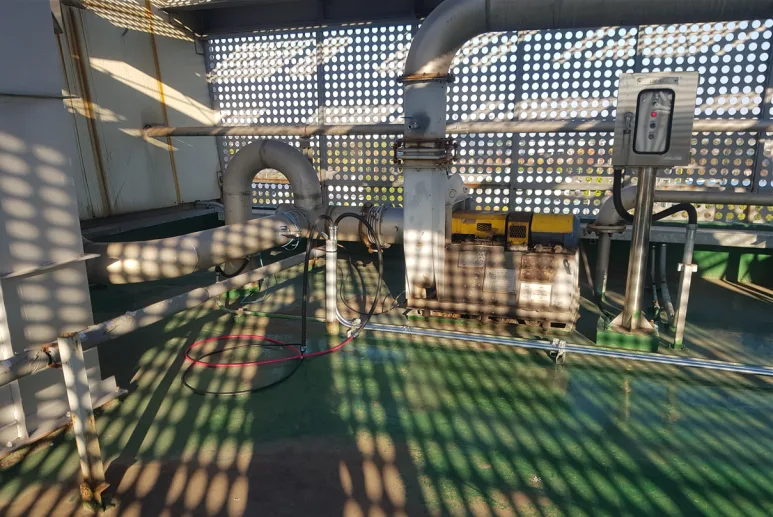

2. 건조 슬러지 저장조 CO 측정기 설치
(해당 현장은 자립형 서스 함체와 전처리 장비를 시설할 예정으로 앙카작업을 선행합니다.)

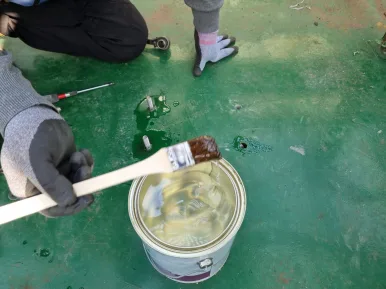

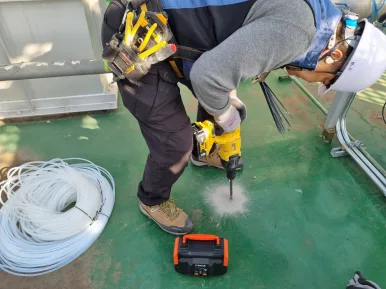

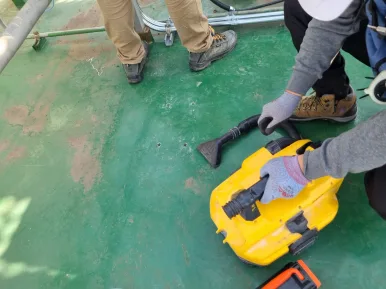

1.앙카볼트 길이에 맞춰 해머드릴을 이용해 타공합니다. 2.타공부와 주위 먼지를 청소합니다. 3.타공작업으로 인해 들뜰수 있는 방수페인트 주위를 재 방수 처리 합니다.

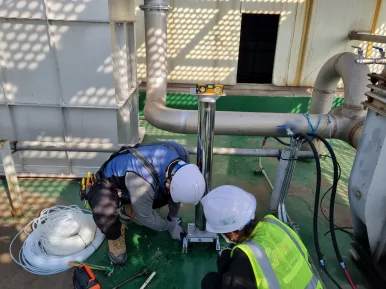

4. 앙카를 설치하고 수평작업을 진행합니다.

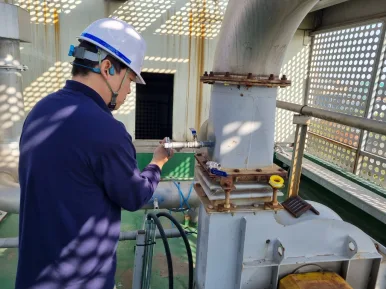

5. 송풍기 전단 (정압) 후단 (음압) 에 GAS IN /OUT 호스를 연결할 수 있도록 배관 작업을 합니다. 해당 포트는
미팅시 사전 협의하여 용접이 되어있는 상태였습니다.

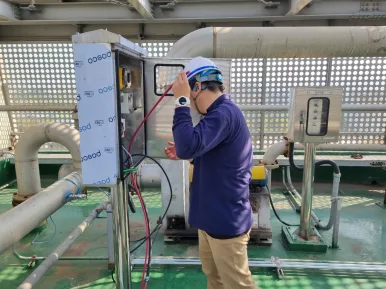

6. 미리 포설된 220V 전원선과 4-20ma 신호선을 결선합니다. 아쉽게도 전기 시설팀과의 일정이 맞지 않아
바로 전원이 공급되는 상태는 아닙니다. (임시로 보조배터리를 이용해 시운전을 진행하였습니다.)

7. 내구성이 좋은 PTFE 호스를 작업해놓은 배관에 연결합니다.

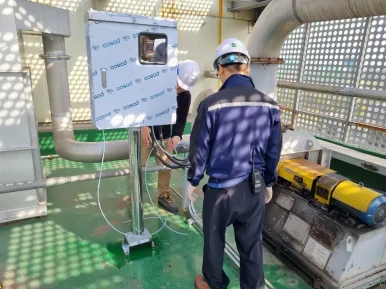

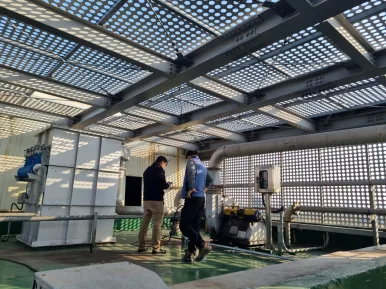

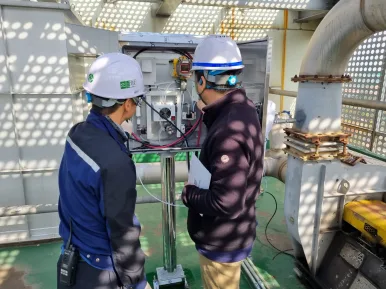

8. 담당자 분께 제품교육과 사용법 안내를 진행합니다.

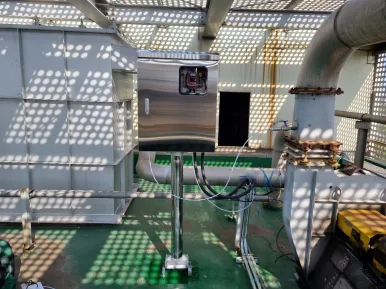

9. 완성된 제품입니다 짜잔. 사진찍은 이후에 케이블타이로 전선관과 가스라인을 정리했는데
그 후에 사진을 찍지 않은 점이 아쉽네요

이번 공사는 한 현장에서 조금 다른 형식의 공사 2건을 동시에 진행 한 건 이었습니다.
미리 현장 실사와 수차례의 미팅을 통해서 상세한 부분을 모두 조율해 놓았기 때문에 실제 공사는 아주 간단하게
마무리 할 수 있었습니다. 사전 작업의 중요성을 다시한번 느낍니다.

이상으로 포항시 하수 슬러지 자원화 시설 FIX800 설치에 관련된 포스팅을 마치겠습니다.
