CO₂ 소화설비실 FIX800 7포인트 CO₂·O₂ 측정기 + 현황판 2개소 설치 — 대규모 방호구역 통합 모니터링 (충남)

CO₂ 소화설비실 — 7포인트 측정기 + 2개소 현황판 대규모 구축

CO₂ 가스계 소화설비가 설치된 방호구역은 화재 진압을 위해 고농도 이산화탄소가 순간적으로 방출되므로, 실내 산소 농도가 급락하여 작업자 질식 위험이 매우 높습니다. 이번 충남 소재 공장 현장은 복수의 방호구역과 소화약제실이 분산 배치되어 있어, FIX800 측정기를 총 7포인트에 설치하고 2개소에 현황판(FIX-DS)을 배치하는 대규모 모니터링 시스템을 구축하였습니다. 브이피이코리아가 설계·납품·설치·시운전까지 일괄 수행하였습니다.

시공 사양

CO₂ 소화설비실 측정기 배치 원칙

• CO₂ 측정기: CO₂ 소화가스 누출을 직접 수치로 확인 — 방호구역 내 CO₂ 농도 상승 즉시 경보
• O₂ 측정기: CO₂ 방출 시 산소 농도 저하 간접 감지 — 18% 미만 시 경보 발령

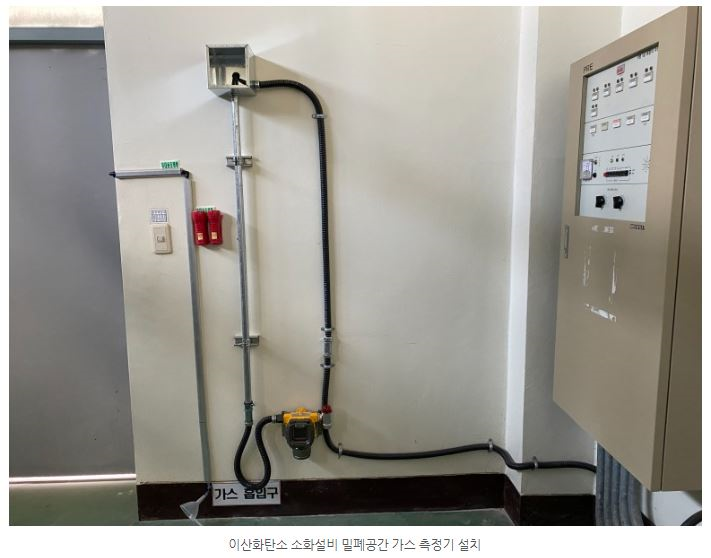

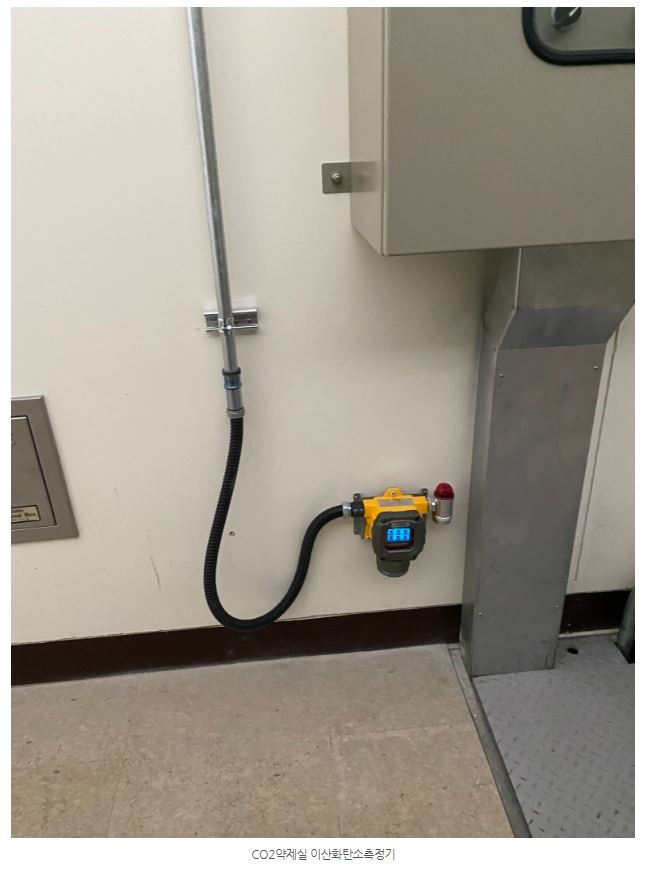

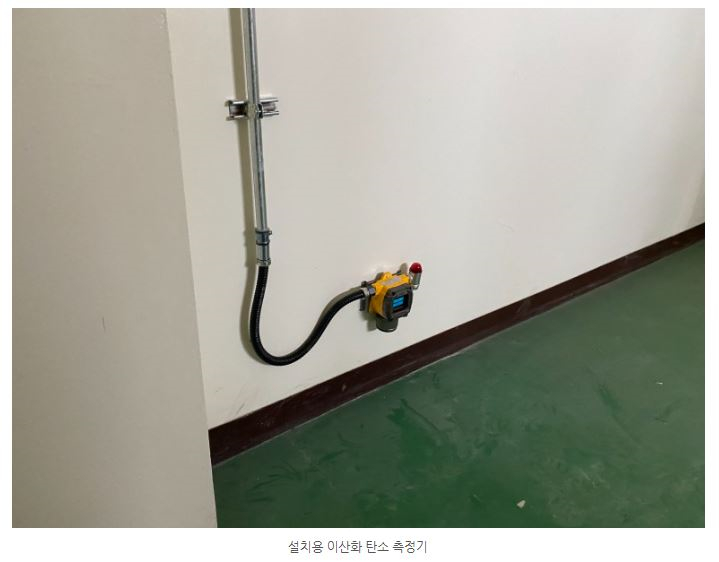

• CO₂는 공기보다 무거워 바닥 쪽에 축적되므로, 측정기 설치 높이는 바닥에서 30cm~1m 이내 권장

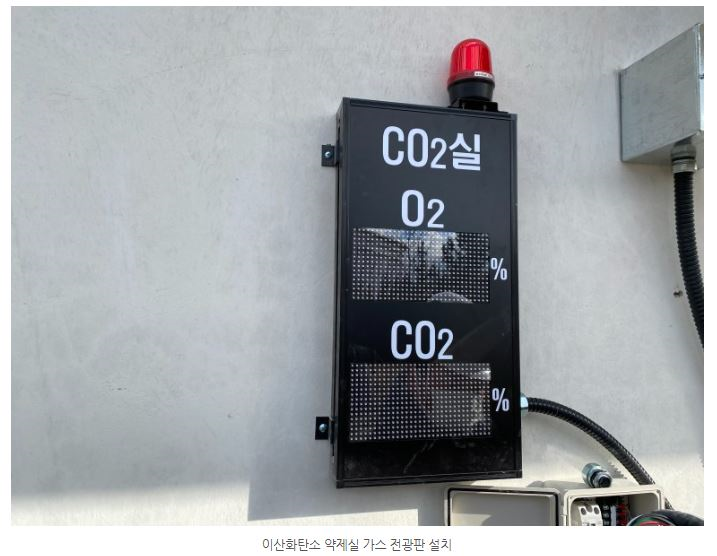

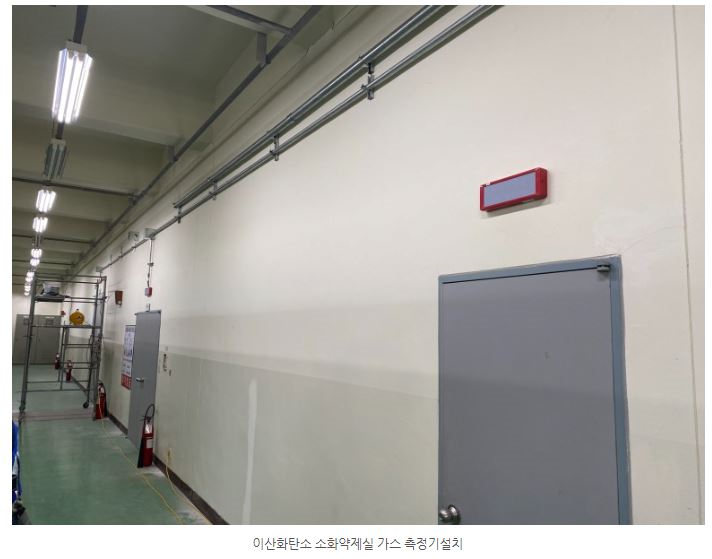

• 현황판은 각 방호구역 출입문 외측에 배치 — 출입 전 실내 가스 농도 확인 필수

개정 법령 적용 — 이산화탄소 소화설비 의무화

• 2022년 10월 개정, 2024년 10월 18일 전면 시행
• CO₂ 소화설비가 설치된 모든 방호구역에 가스 농도 측정기 + 경보장치 설치 의무화
• 위반 시 산업안전보건법 및 소방시설법에 따른 행정처분 대상
• 사업장 규모·업종 불문 전면 적용

자주 묻는 질문 (FAQ)

Q. CO₂ 측정기와 O₂ 측정기 중 어떤 것을 설치해야 법령을 충족하나요?

개정된 산업안전보건기준에 관한 규칙에서는 CO₂ 농도 또는 O₂ 농도 중 하나를 측정하도록 규정합니다. CO₂ 측정기는 누출 가스를 직접 수치로 확인하고, O₂ 측정기는 CO₂ 방출로 인한 산소 결핍을 간접 감지합니다. 두 방식 모두 법적 요건을 충족하며, 현장 특성에 따라 선택하거나 두 방식을 병행하는 것도 가능합니다.

Q. 방호구역이 여러 개일 경우 각각 별도의 측정기가 필요한가요?

네. 각 방호구역은 소화가스가 독립적으로 방출되므로, 구역별로 최소 1대의 측정기가 필요합니다. 이번 현장처럼 방호구역이 많은 경우 RS-485 통신으로 모든 측정기를 하나의 전광판에 통합하면 효율적으로 관리할 수 있습니다.

Q. FIX800 CO₂ 센서의 측정 범위는 어떻게 되나요?

CO₂ 소화약제실용 FIX800은 일반적으로 0~5% vol 또는 0~10% vol 범위의 CO₂ 센서를 적용합니다. 일반 실내공기질 목적(1,000ppm 이하 관리)보다 훨씬 고농도 범위를 커버하여 소화가스 누출 즉시 감지할 수 있습니다.

Q. 현황판을 2개소에 배치한 이유는 무엇인가요?

복수 방호구역이 분산 배치된 이번 현장에서는 주 출입구와 관리실 두 곳에 현황판을 설치하여, 작업자와 관리 담당자 모두 어느 구역에서든 전 포인트 가스 상태를 즉시 확인할 수 있도록 하였습니다. 현황판 위치는 시설 구조와 동선을 고려하여 결정합니다.

Q. 기존 CO₂ 소화설비가 이미 설치된 시설에서 소급 적용이 의무인가요?

네. 2024년 10월 18일부터 기존 시설을 포함하여 CO₂ 소화설비가 설치된 모든 방호구역에 가스측정기와 경보장치 설치가 의무화되었습니다. 신규 시설뿐 아니라 기존 운영 중인 시설도 법령 준수 기한 내에 설치를 완료해야 합니다.
