오늘은 쓰레기 처리장 내에 밀폐공간으로 지정되어 있는 취약지역의 가스 측정 및 모니터링을 위하여
FIX800 5가스 측정기 & FIX-DS 현황판 설치 사례를 소개합니다.

기술 문의 : 02-2088-7334

쓰레기 처리장 밀폐공간 가스 측정기 설치

서울 중심부 대형 오피스 빌딩 지하에 위치한 쓰레기 처리장입니다.

밀폐공간으로 지정되어 있는 위치에 작업자가 상주하여 작업을 하기 때문에
질식 사고를 예방하기 위해 가스 측정 장비를 설치하였습니다.

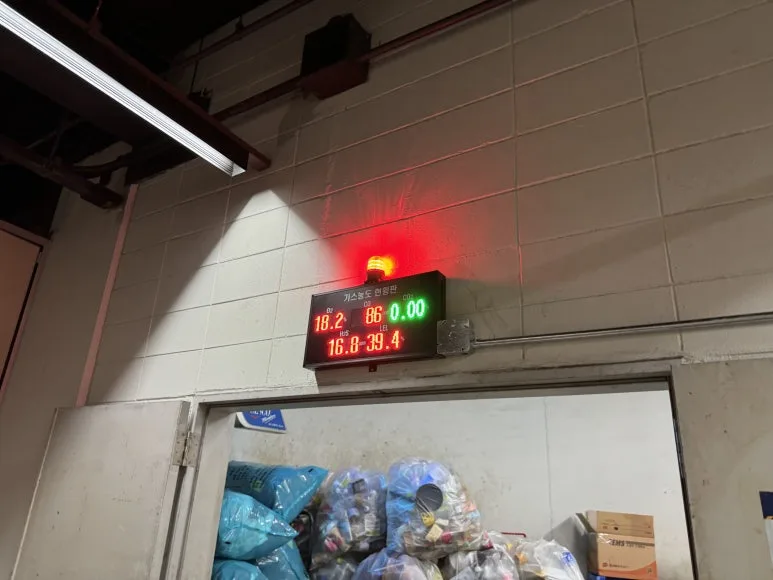

가스 측정 현황판

FIX-DS 가스 전광판은 작업자가 직관적으로 확인할 수 있는 위치에 설치하여
만약에 있을 사고를 대비할 수 있습니다.

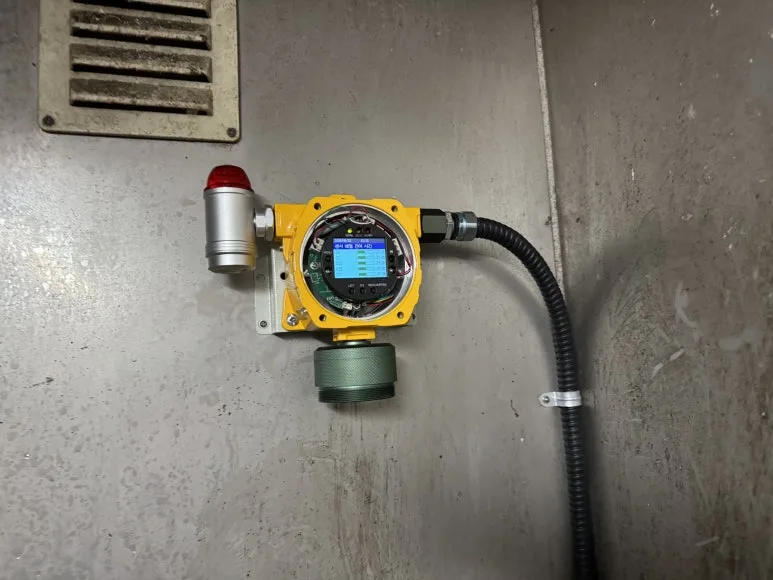

밀폐공간 설치용 가스 측정기

FIX800 복합가스 측정장비는 밀폐공간 내부에 설치하여 저농도 산소 또는 가스 발생 시
작업자가 빠르게 인지할 수 있도록 알람 경보가 작동하게 됩니다.

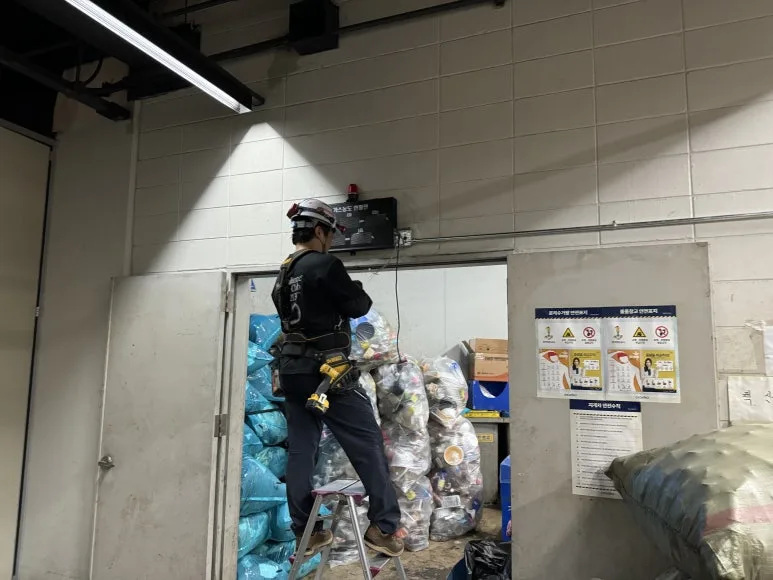

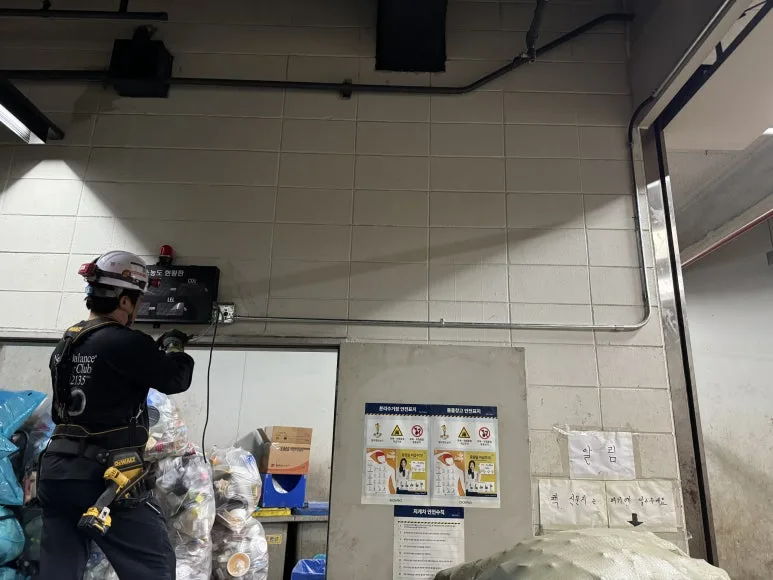

가스 누출 모니터링 설치

가스 측정기와 전광판 통신은 RS-485 신호를 사용하며
전광판에서 DC24V 전원 측정기 쪽으로 공급하게 됩니다.

FIX-DS 가스 측정 현황판

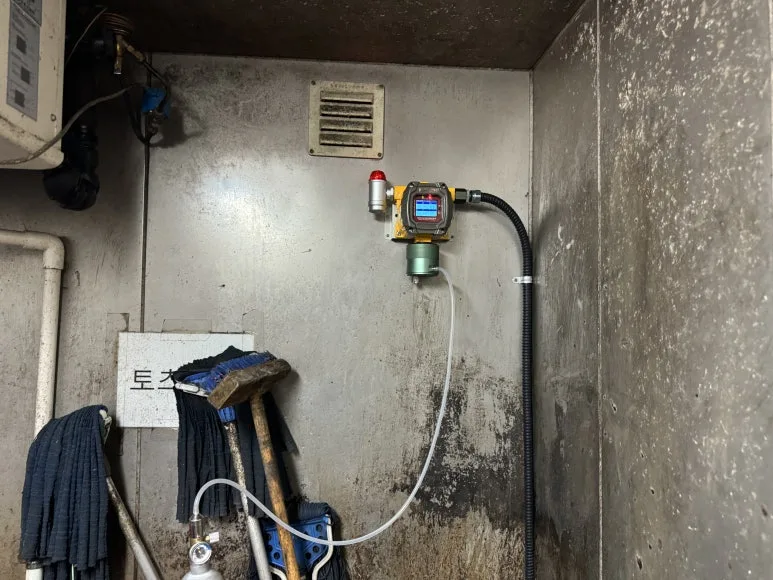

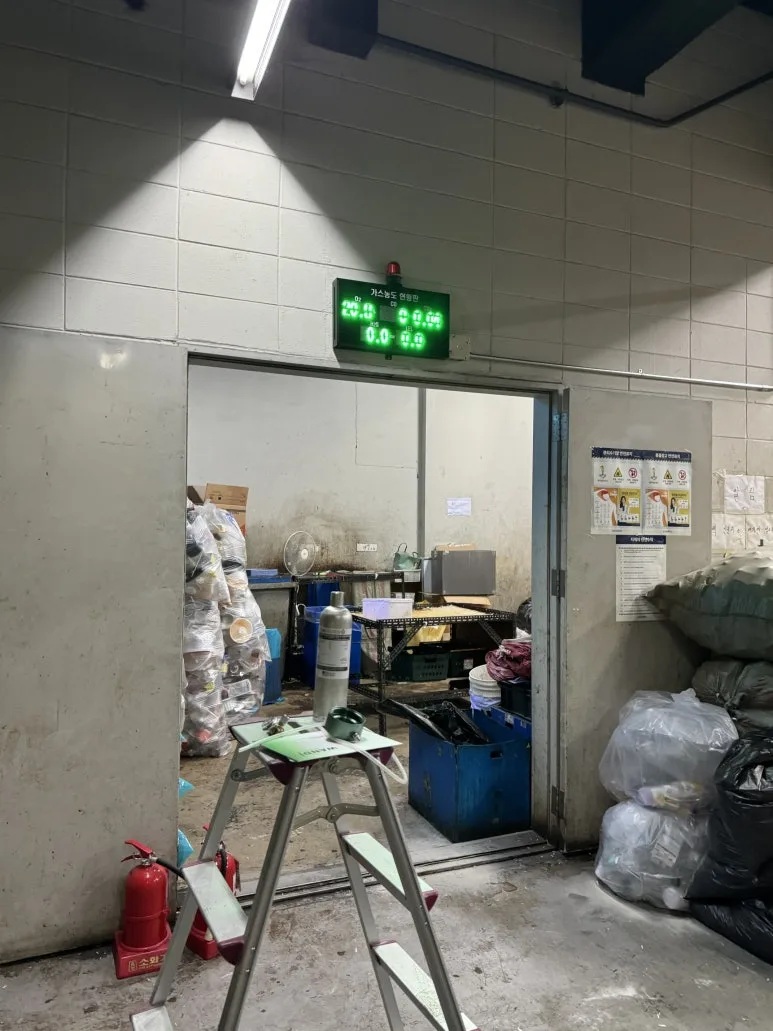

설치 완료 후 시운전 모습입니다.
표준가스를 사용하여 반응성 및 정확도 테스트를 진행합니다.

O2 산소 / 부족 시 질식 위험 / 18.5% 미만 시 위험

H2S 황화수소 / 고독성, 저농도에서도 인체에 유해함 / 10PPM 이상 시 위험

CO 일산화탄소 / 무색, 무취, 산소 결합 방해 / 50PPM 이상 시 위험

EX(CH4) 가연성 가스 / 폭발 위험 / 폴발하한계 LEL 기준 5% 이상 시 위험

CO2 이산화탄소 / 고농도 시 질식 가능 / 5,000PPM 이상 시 위험
