설치] 음식물 폐수 처리 시설 설치형 복합가스 검지기 FIX800 5Gas 설치

안녕하세요.

알에스코리아 입니다.

​

​

​

​

​

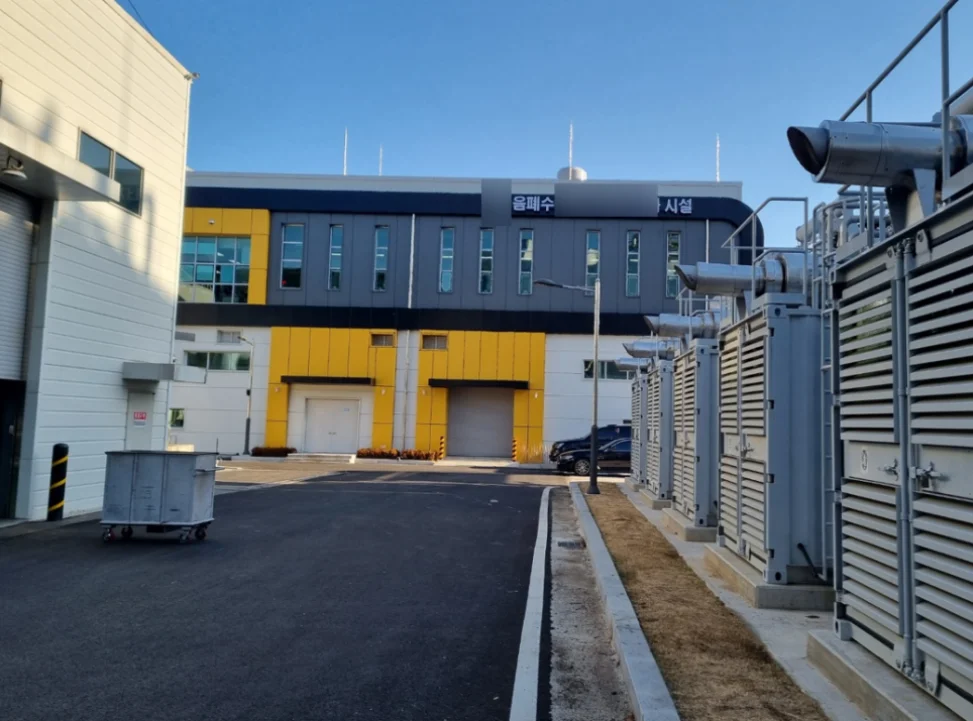

오늘 블로그는 경상도에 위치한 음식물 폐수 처리 시설 FIX800 5Gas[O2, CO, H2S, LEL, CO2] 설치입니다.

음폐수처리장 내부에 작업자의 안전을 위 2017년 개정된 산업안전보건법에 의거한 5대가스 [O2, CO, CO2, H2S, LEL]측정을 원하여 실사 방문을 드렸고, 설치까지 이어지게 되었습니다.

​

​

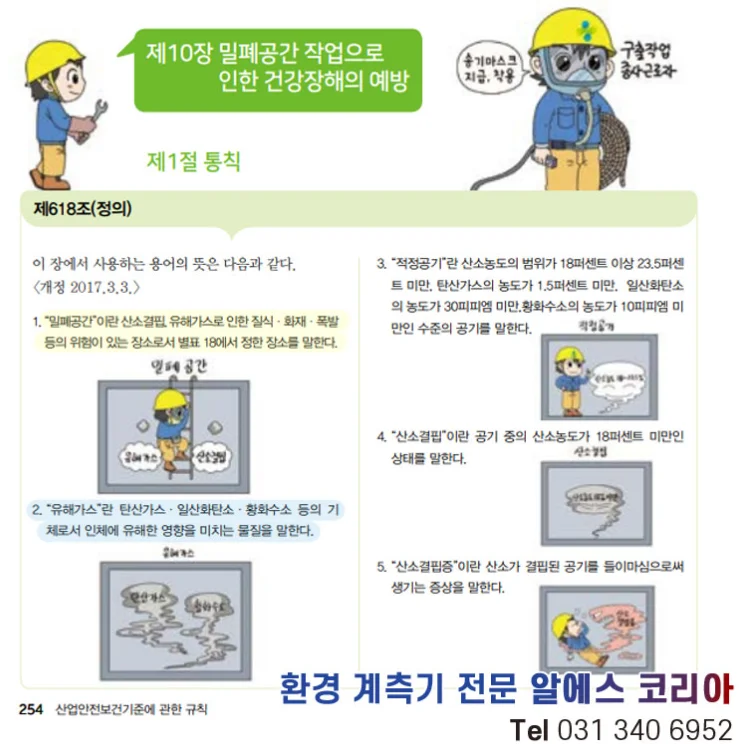

음폐수처리장은 음식물 쓰레기 처리시설로서 실내에 위치한 밀폐공간으로 산업안전보건법상 밀폐공간에서는 다섯개 항목에 대한 가스경보기를 설치하라고 명시되어 있습니다.

​

​

​

​

​

​

​

​

■ 밀폐공간

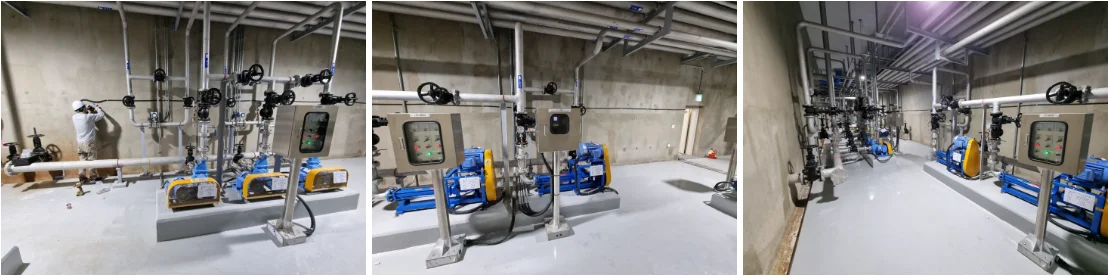

해당 현장은 산업안전보건법에서 정의하는 밀폐공간이며, 음식물을 처리하는 시설입니다.

처리 과정이 다 드러나는 구조물의 처리 공정은 아니었지만, 공간의 특성상 악취가 느껴지는 현장이었습니다.

​

​

​

​

​

​

​

■ 설치 제품

​

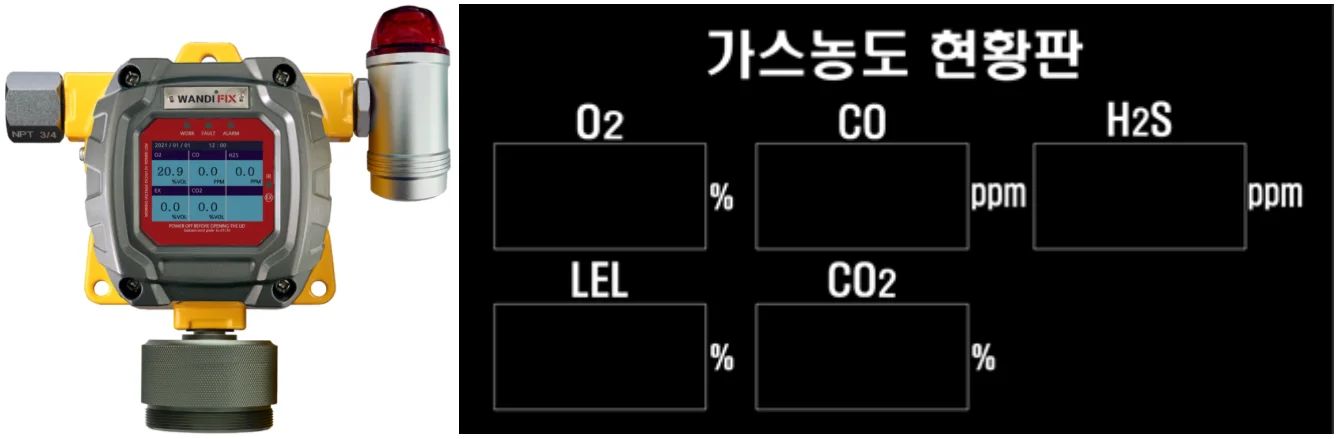

가스 측정 전문 브랜드 완디사의 FIX800 제품과 가스농도현황판 입니다.

​

가스측정기는 단일가스부터 최대 5가지 가스까지 장착 가능합니다. 장착된 가스는 전면의 대형 디스플레이를 통해 실시간으로 측정되는값을 디스플레이 합니다. 전광판과 연결시, 출입구, 건물외부 등 밀폐공간에 진입 전 내부의 상황을 알 수 있어 위험시 즉각 대응을 할 수 있습니다. 위와 같은 이유로 가스측정기와 전광판을 같이 설치합니다.

​

예시로 가스검지기만 설치한 환경이라고 가정해봅시다. 작업도중 측정기 1차 알람값이 울렸습니다. 1차 알람 값이라 환기도 시킬 겸 휴식 갖고 돌아왔을 때 음폐수처리장 외부에서는 내부의 상황을 알 수 없게 되기 때문에 무작정 진입 시 인명피해가 있을 수 있습니다.

​

그렇기 때문에 24시간 상주하는 공간이 아니라면 밀폐공간에서 가스측정기를 설치할 때 가스현황판도 권장드리고 있습니다.

​

​

​

​

​

​

​

■ 설치 포인트

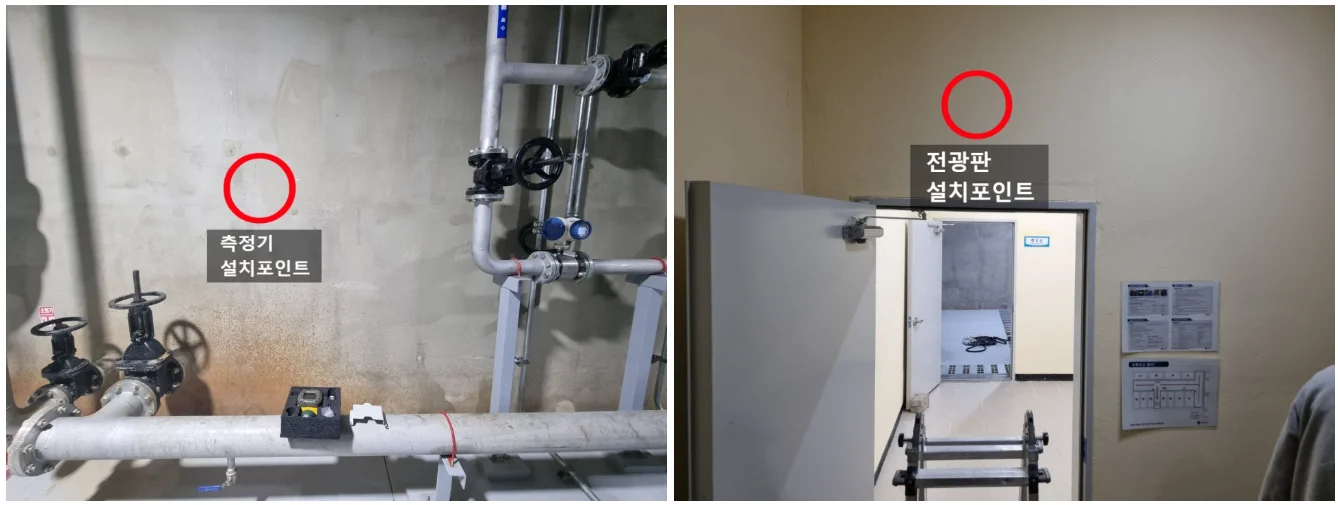

설치포인트 입니다.

​

좌 : 설치형 복합가스 측정기 음폐수처리장 내부 설치포인트

우 : 가스농도현황판 출입구 외부 설치포인트

​

먼저 가스현황판과 측정기의 위치를 정확하게 지정한 후 현장 담당자 분들께 포인트 고지 후 작업을 시작합니다. 설치포인트를 정해야 전원선과 통신선을 어떤식으로 연결할 지 구성할 수 있기 때문입니다.

​

​

​

​

​

​

​

​

■ 설치

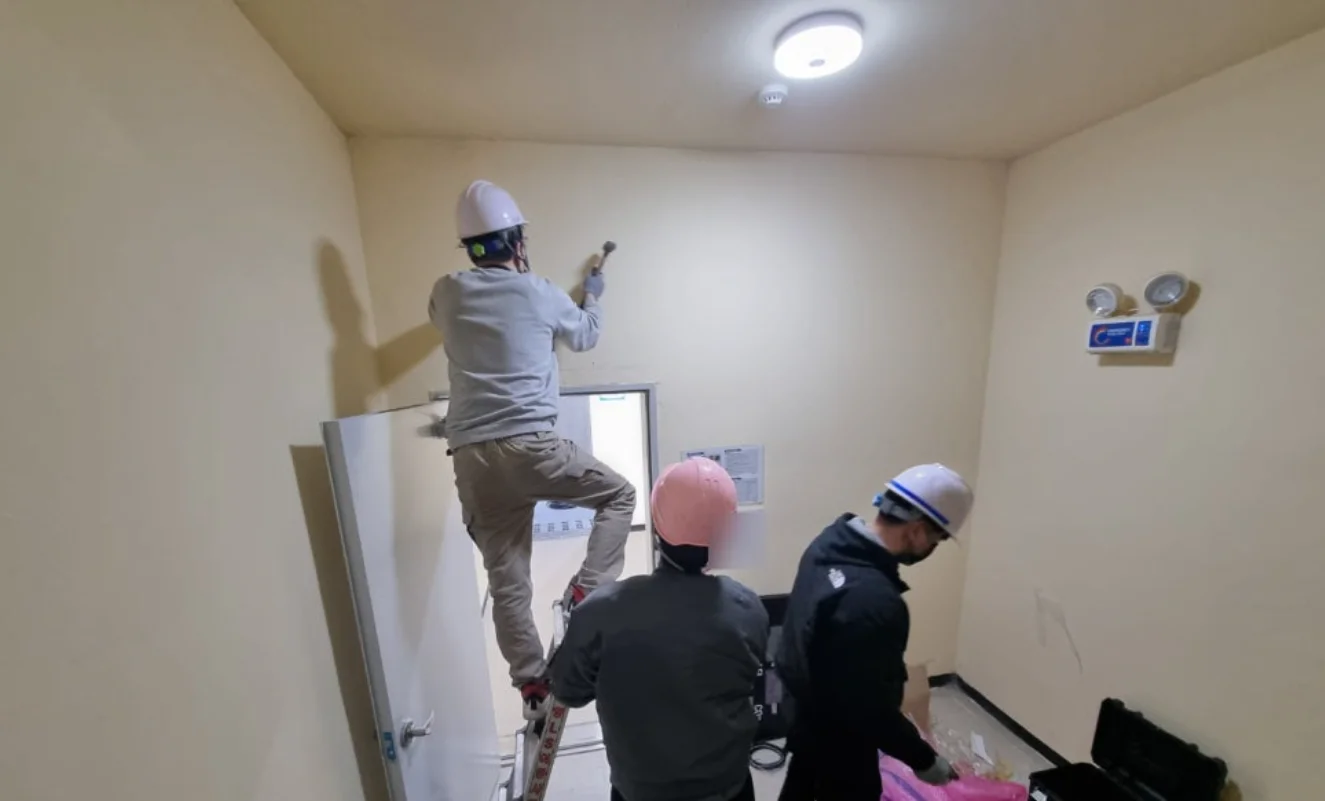

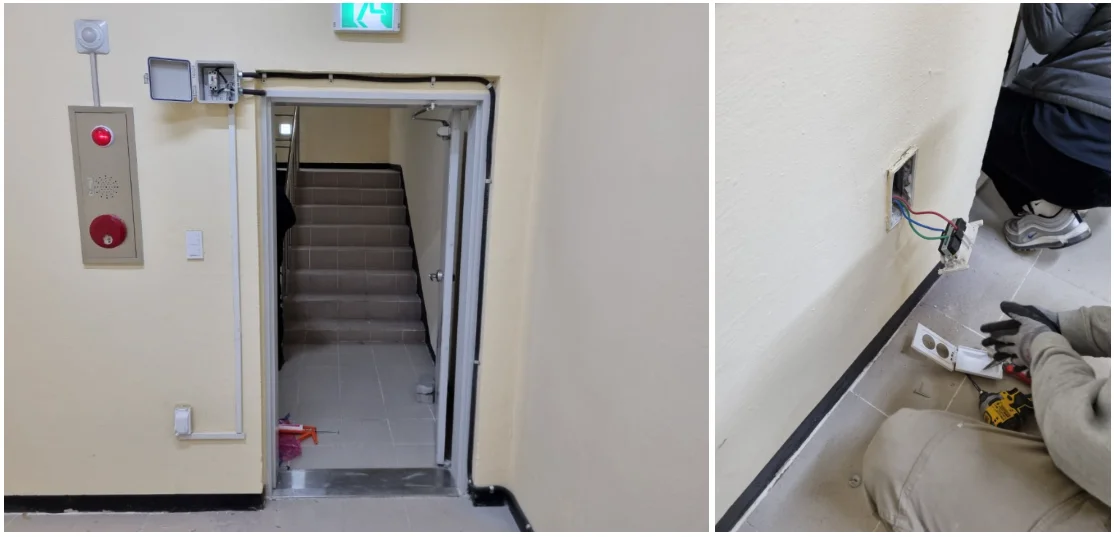

전광판의 위치를 먼저 잡은 후 거치를 해주었습니다.

​

전원선은 비상계단 근처의 220V 콘센트에서 전원을 땄습니다.

전광판에서 나오는 fix800전원 공급선과 통신선을 측정기가 설치된 음폐수처리장 내부까지 연결해야 하기 때문에 타공작업을 진행하게 되었습니다.

​

​

전광판에서 나오는 전원공급/통신선은 후렉시블로 깔금하게 처리했습니다. 풀박스를 이용하여 깔끔하게 처리 후 타공을 진행하습니다.

​

일반적으로는 콘크리트 타공을 진행하나, 벽체가 두껍거나, 콘크리트 타공을 반대하는 경우, 이번 설치현장처럼 코킹작업으로 진행됩니다.

​

​

※ 이미지 클릭시 큰 이미지로 확인할 수 있습니다.

​

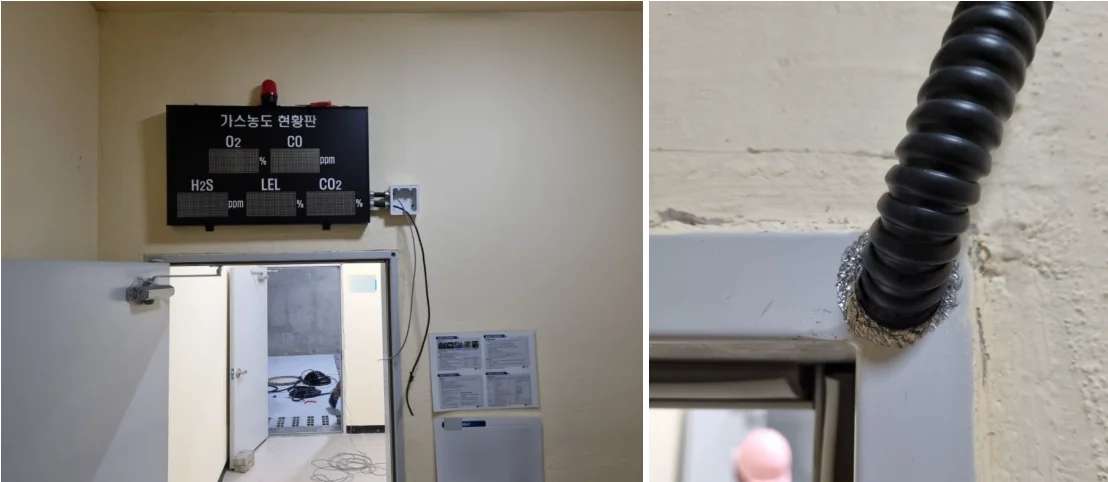

전광판에서 나오는 전원/통신선을 코킹작업을 통해 측정기가 설치된 처리장 내부로 보냈습니다.

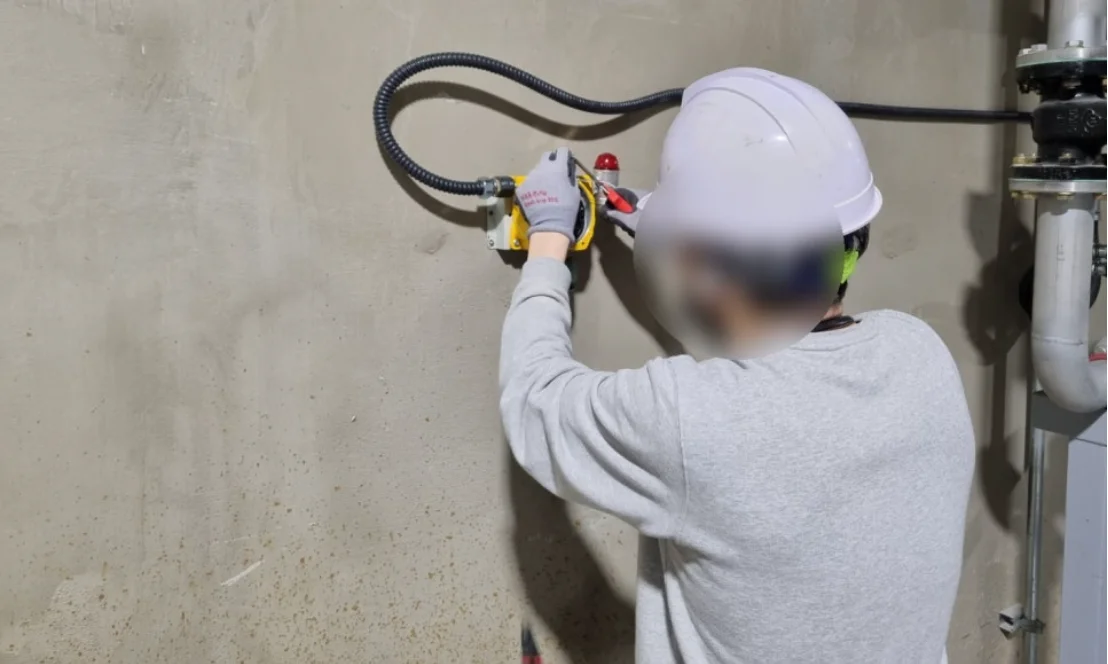

측정기가 설치되어있는 곳은 출입구로부터 25m가량 떨어진 관계로 새들작업으로 연결선을 고정하였습니다.

​

​

​

​

​

​

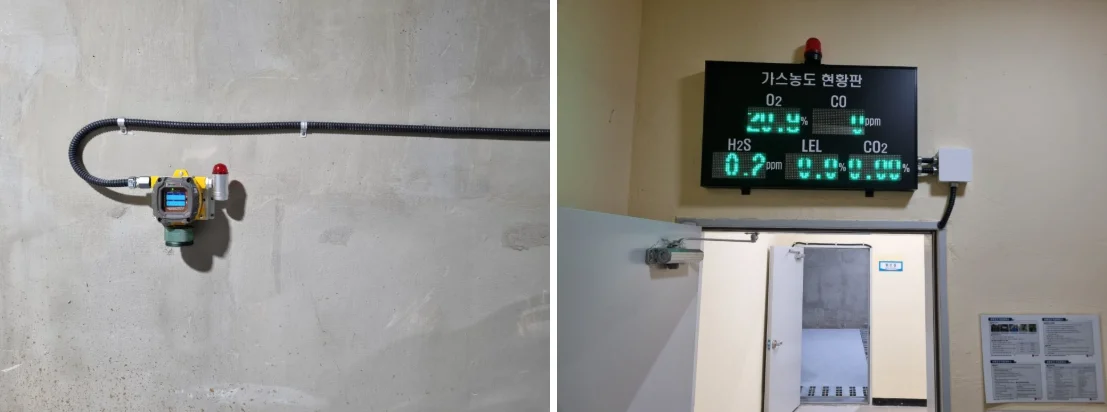

■ 설치완료

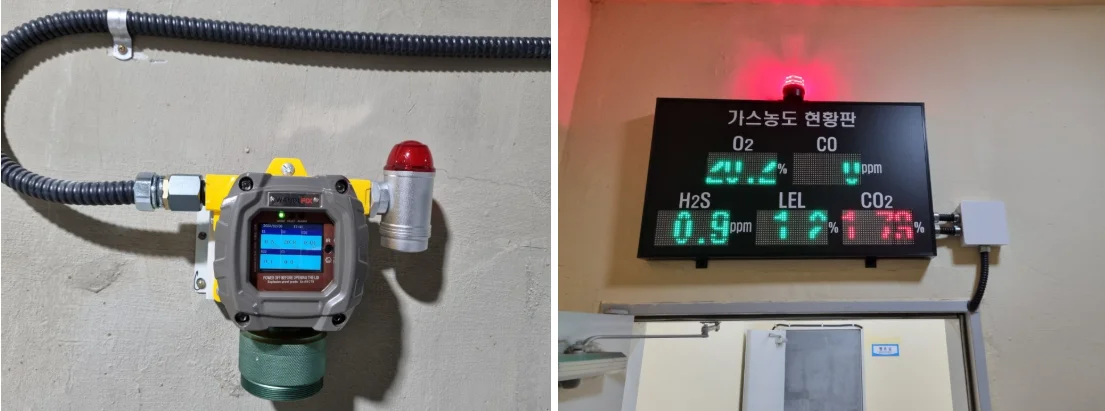

설치가 완료되었습니다.

준비해간 테스트가스를 통하여 설정된 알람값대로 정상 작동 되는지,측정기와 전광판의 수치는 동일한지 등을 확인 하였습니다.

​

담당자 분들께 FIX800에 대한 제품 설명 및 유지보수, 제품 시연을 안내하고 현장을 마무리 지었습니다.

​

​

​

오늘은 음식물 처리장 내부에 산업안전보건법에 준하는 밀폐공간 5대가스 측정기를 설치하였습니다.

​

음식물을 어느정도 처리한 상태였지만 중간과정이기 때문에 현장 악취는 심하였습니다.

측정기 설치 전에는 악취를 작업자가 때에 따라 판별하여 심하다 싶을 때 환기 시키는 시스템이었지만, 설치 후 외부에서 농도값을 직접 확인하고 환기를 시킬 수 있는 시스템으로 발전하였습니다.

​

​

​

가스를 측정하는 환경에서 발생가스를 모르거나, 발생되는 가스는 알고있지만 정확한 농도 확인이 불가피할 때는 구매에 앞서 선택에 어려움을 겪습니다.

​

전문가와 충분한 상담을 통해 환경요소, 발생가스, 빈도, 농도 등 모든것을 고려하여 정확한 측정범위의 가스측정기를 구매하는것이 안전을 위한 길입니다.

​

​

​

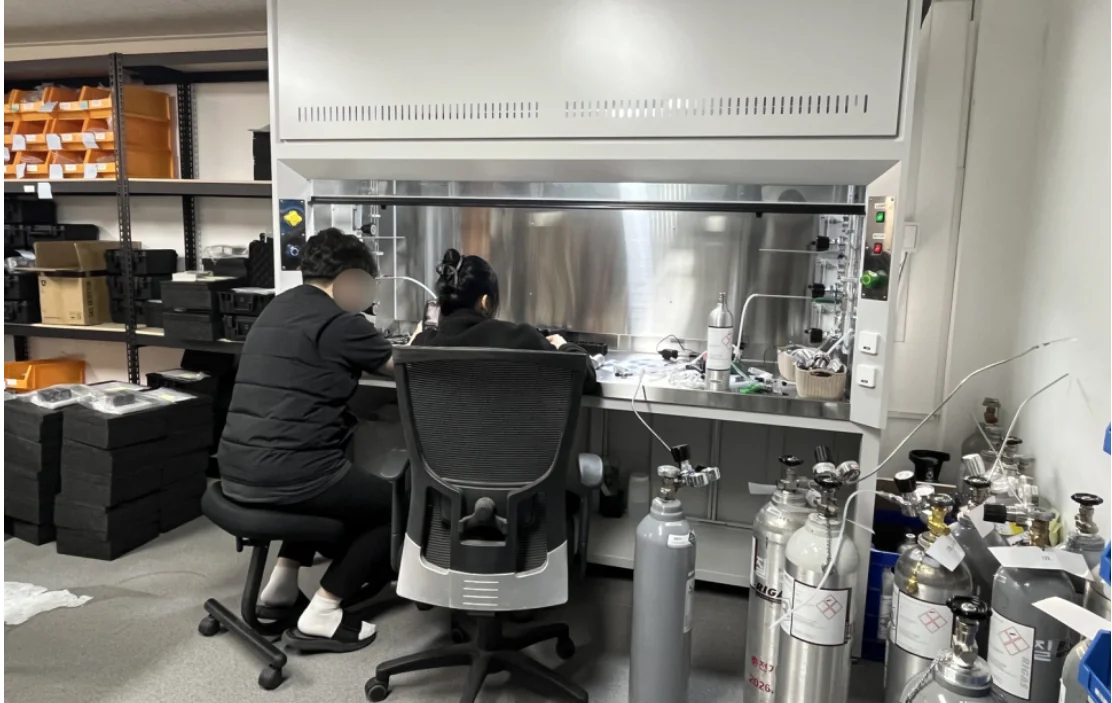

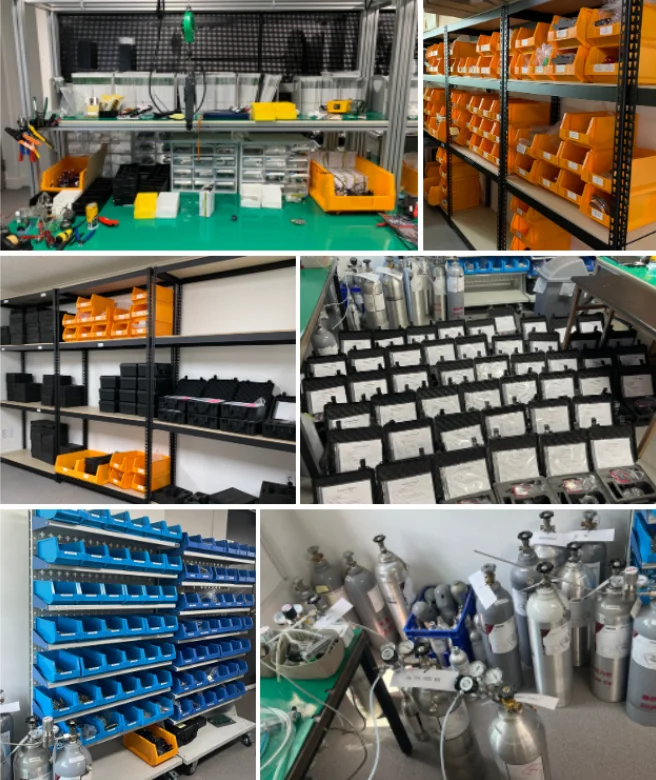

저희 알에스코리아는 단순 제품 판매 외에 자체검교정 / 국내수리(A/S) / 제작출고 / 설치공사 등 가스 특화 업체입니다. 다양한 환경에 시연 / 실사 / 납품 / 수리 / 설치공사를 진행한 경험을 바탕으로 가스를 측정하는 환경에 1:1 맞춤 솔루션을 제공합니다.

​
