설치] 하론가스(Halon gas) 소화약제실 / FIX800 산소, 가스농도 현황판 설치공사

안녕하세요.

알에스코리아 입니다.

​

​

​

​

​

오늘은 소화약제실 하론가스실에 가스 누출 감지를 위함과 누출로인한 작업자 질식 예방으로 산소농도 측정기를 설치하고 왔습니다.

​

​

​

​

​

​

​

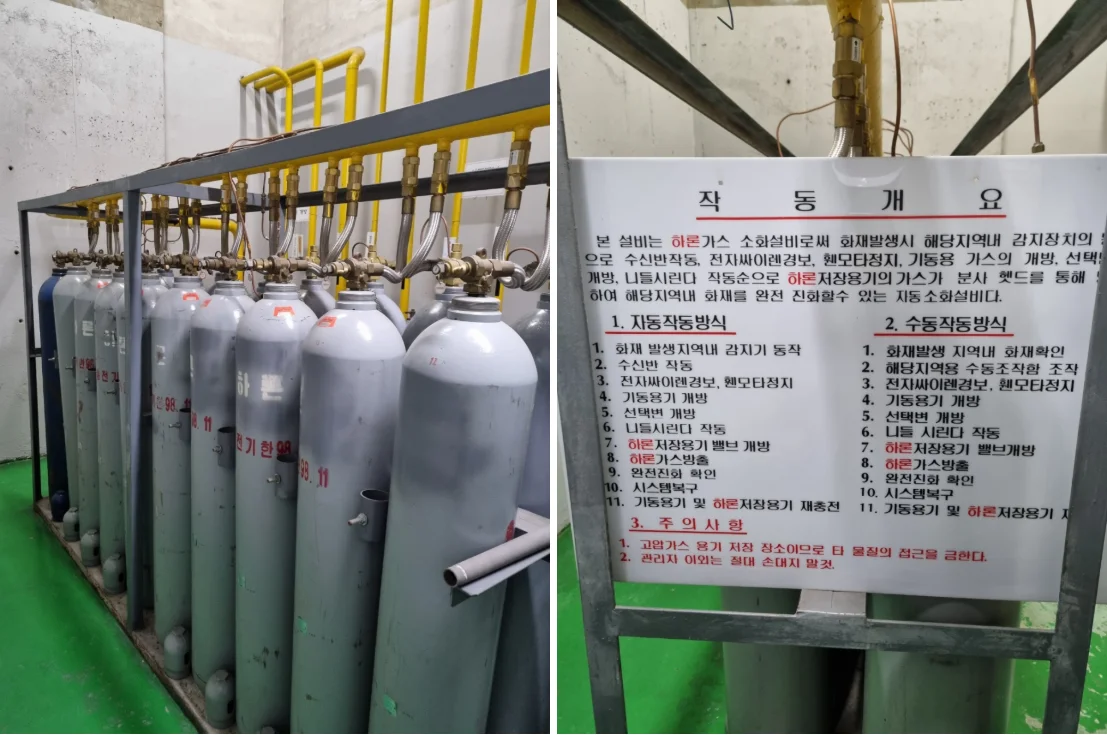

■ 하론가스

하론가스란?

할로겐 화합물 소화약제를 사용하여 화재의 연소반응을 억제시키는 방식의 소화설비입니다. 할로겐 화합물이란 지방족 포화탄화수소 (CnH2n＋２(주로 CH₄메탄, C₂H６에탄) )에 할로겐 원소인 F(불소), Ｃl (염소), Br(브롬)을 치환하여 제조한 것으로 연소의 연쇄반응 억제작용이 우수하여 소화약제로 사용합니다.

​

하론가스는 세계 최고의 소화수단으로 알려져 있지만, 오존층 파괴의 물질로서 최근에는 규제 대상 물질로 되어 있습니다. 프레온 가스와 비슷한 물질로, 프레온가스에 포함된 염소대신 브롬이 함유되어 있습니다. 브롬은 잘 연소되지 않는 성질을 갖고 있기때문에 그 불연성을 장점으로 승화하여 소화 약제로서 사용 됩니다.

​

​

​

​

​

​

​

​

​

■ 소화약제를 하론가스로 사용하는 이유

​

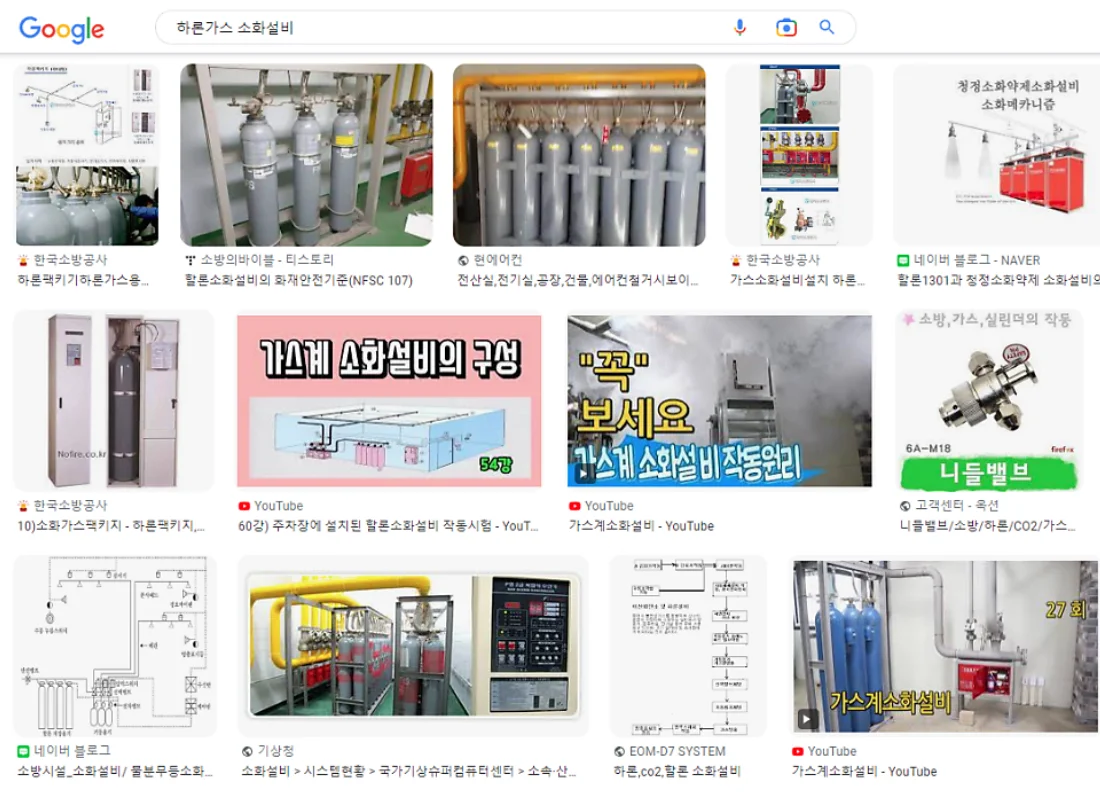

지금까지 소화약제실 문의나 설치공사를 다니면서 탄산가스(CO2), 청정소화약제(IG계열, HFC계열) 위주로 접했었습니다. 하론가스를 소화약제로 사용한다는 건 알고 있었으나 직접 접했던 게 처음이라 공부할 겸 하론가스를 소화약제로 쓰는 이유에 대해 알아봤습니다.

​

​

하론가스(Halon gas) 소화약제는 장점이 많아 분말형 소화기, 소화약제 등 널리 쓰이고 있었습니다. 하지만 미국과 유럽에서 오존층 파괴 문제로 인해 1989년 몬트리올 의정서에 의거하여 2010년부터 생산량 제한을 하는 등 판매에 제약을 걸어 현재는 가격이 매우 비싸진 상태입니다.

​

​

​

하지만 위와같은 하론가스의 장점들과 전용배관을 사용하기때문에 배관교체 보다 하론가스를 계속 사용하는게 더 유지보수 부분에서 더 절약이 되므로 소화약제실에 소화약제로서 사용되고 있습니다.

​

​

​

​

​

​

​

​

​

■ 설치품목

금번 할론 소화약제실에 설치할 제품입니다.

​

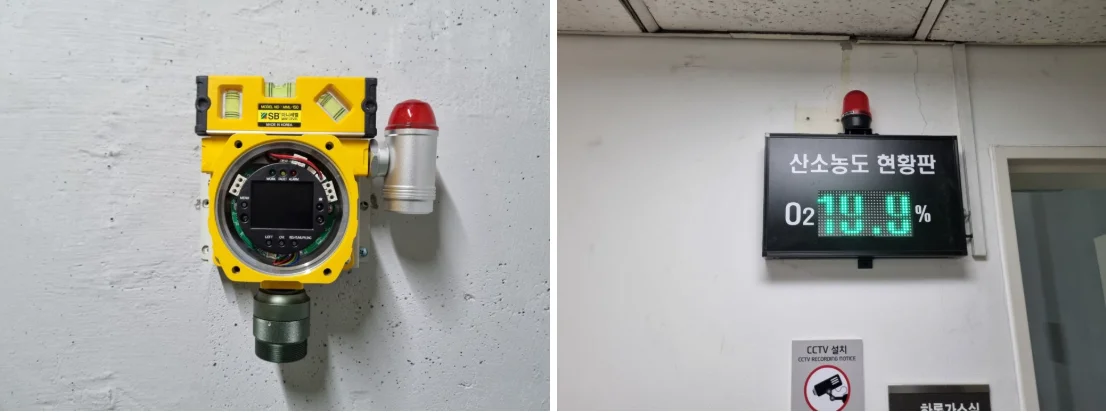

좌측 사진은 가스 측정 전문브랜드 완디사의 설치형 가스측정기 FIX800 제품입니다. 설치 전 수평을 잡고 있는 모습이네요.

픽스800은 단일가스부터 산업안전보건법에 의거하여 밀폐공간에서 측정해야 하는 5Gas(산소, 일산화탄소, 이산화탄소, 황화수소, 가연성가스) 장착이 가능한 제품입니다. 40여종의 가스 리스트 중 측정을 요하는 가스와 측정범위를 선택하여 장착할 수 있는 유저 맞춤형 가스측정기 입니다.

​

우측 사진은 FIX800에서 측정되는 값을 외부에서도 확인할 수 있는 가스농도 현황판 이하 전광판 입니다.

​

​

​

​

​

​

​

​

​

​

■ 설치 포인트

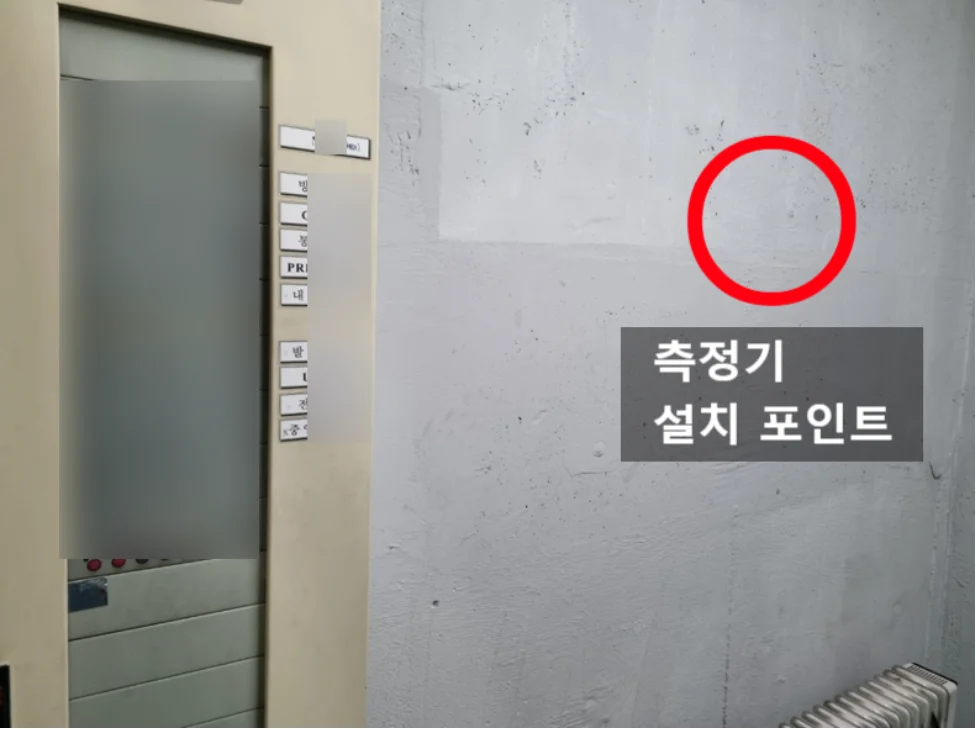

가스 측정기 FIX800 설치 포인트 입니다.

​

​

​

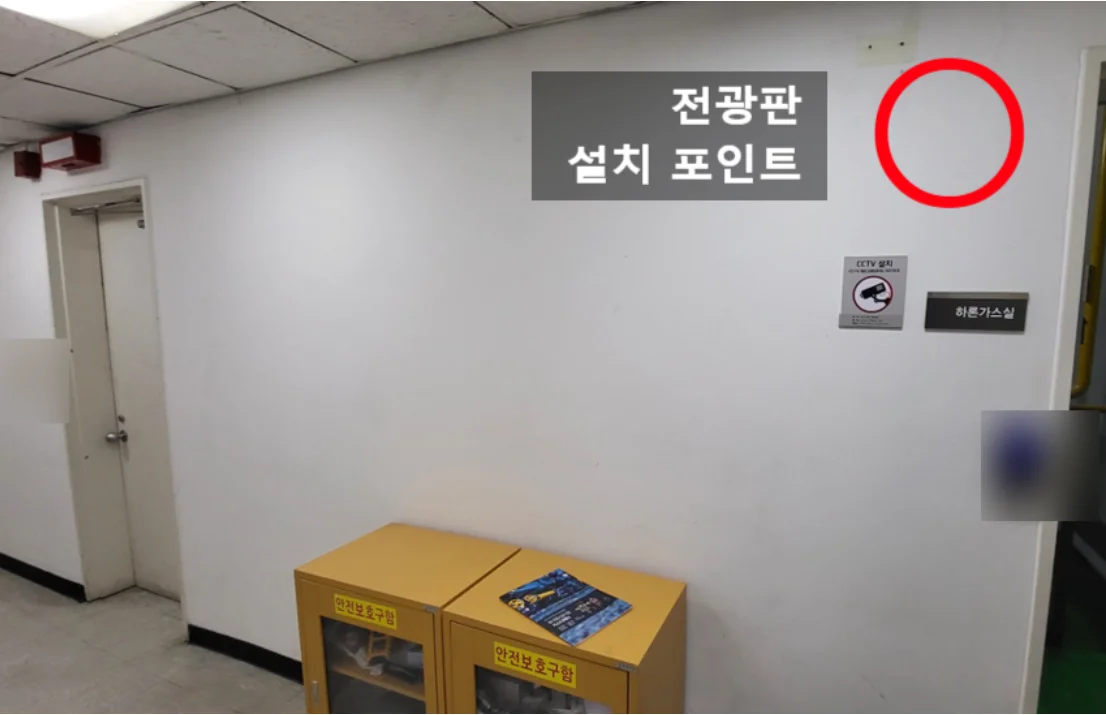

출입구 외부 왼켠에 가스 농도 현황판 (전광판) 설치 포인트 입니다.

​

​

​

​

​

​

​

​

​

■ 설치

설치 건물 내 도면을 그려봤습니다.

​

전원 공급을 하는 판넬이 있는 공간과 하론 소화약제실은 바로 옆에 위치하며, 사이에는 공간 분리를 위한 벽이있습니다.

​

​

​

​

​

가급적 이동이 쉬운 천장의 텍스타일 이용하여 전원선을 가져와 현황판에 전원 공급을 할 예정입니다.

​

전원공급 판넬이 있는 공간에서 소화약제실로 연결되는 천장에 파이프를 통해, 전광판에서 나오는 24v 전원공급선을 FIX800에 연결하는 작업입니다.

​

​

​

​

하지만...

현장에서 변수는 일어나기 마련이죠.

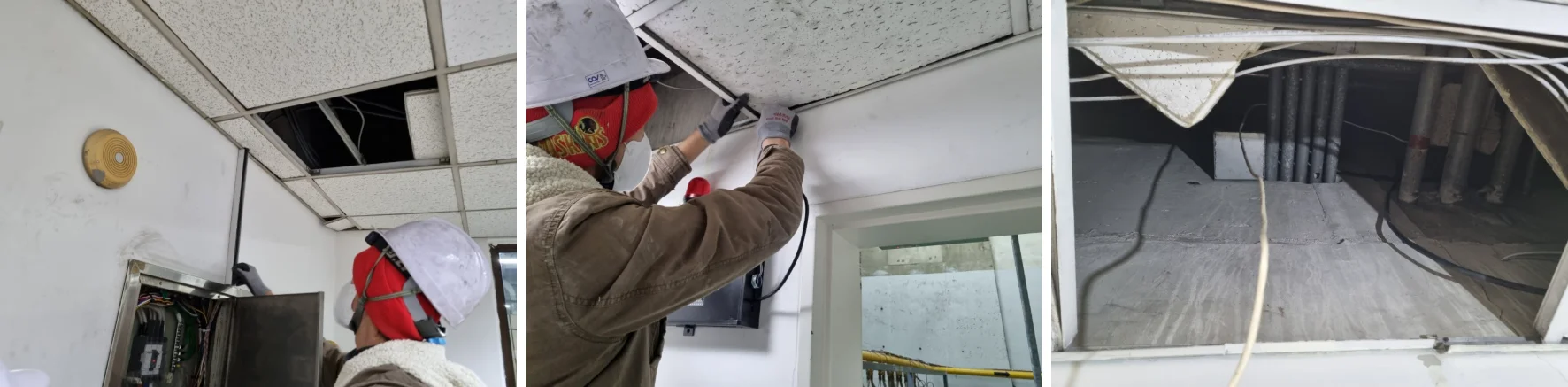

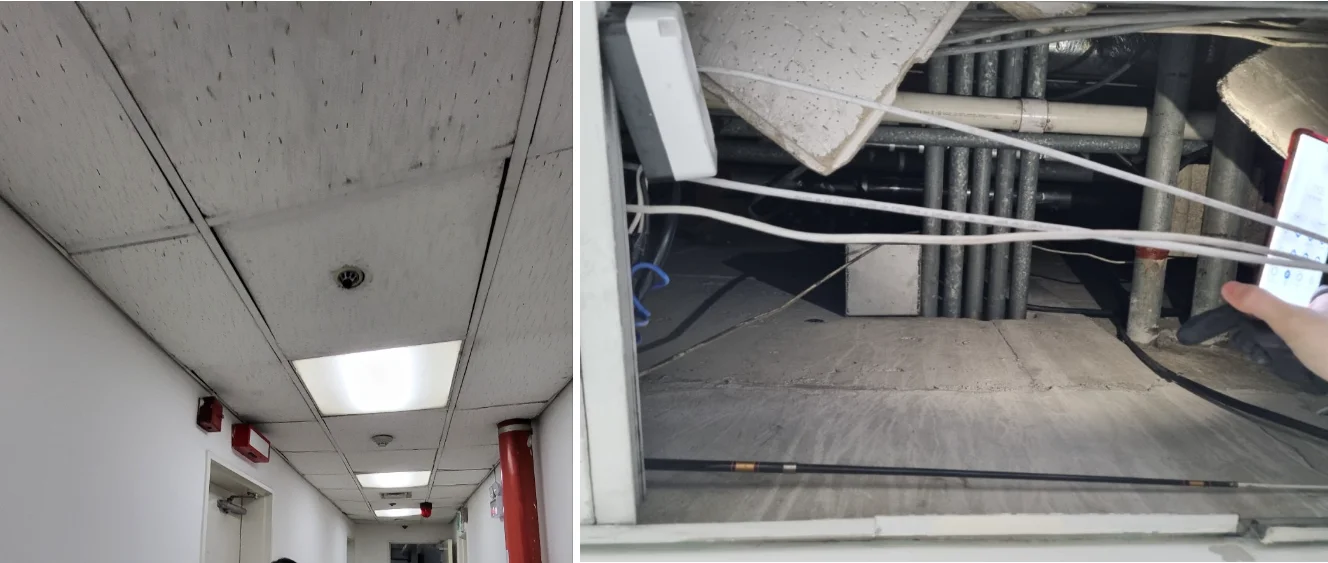

상기 사진처럼 곧 떨어질것같은 천장의 타일을 걷어 보니, 파이프의 끝 지점을 찾아봤지만 애석하게도 전부 지상으로 연결이되어 있었습니다.

​

FIX800에 전원공급과 통신선을 연결할만한 곳이 안보였습니다.

​

이제는 이러한 변수에 당황하긴 해도 굳진 않습니다.

자연스럽게 타공 장비를 꺼내며, 담당자님에게 파이프에 구멍을 뚫을수밖에없다 라고 보고한뒤 작업합니다.

전원공급과 통신만 해결되니 전혀 문제생길게 없습니다.

아주 잘 진행되고 있습니다.

​

​

​

​

​

​

​

​

​

■ 설치 완료

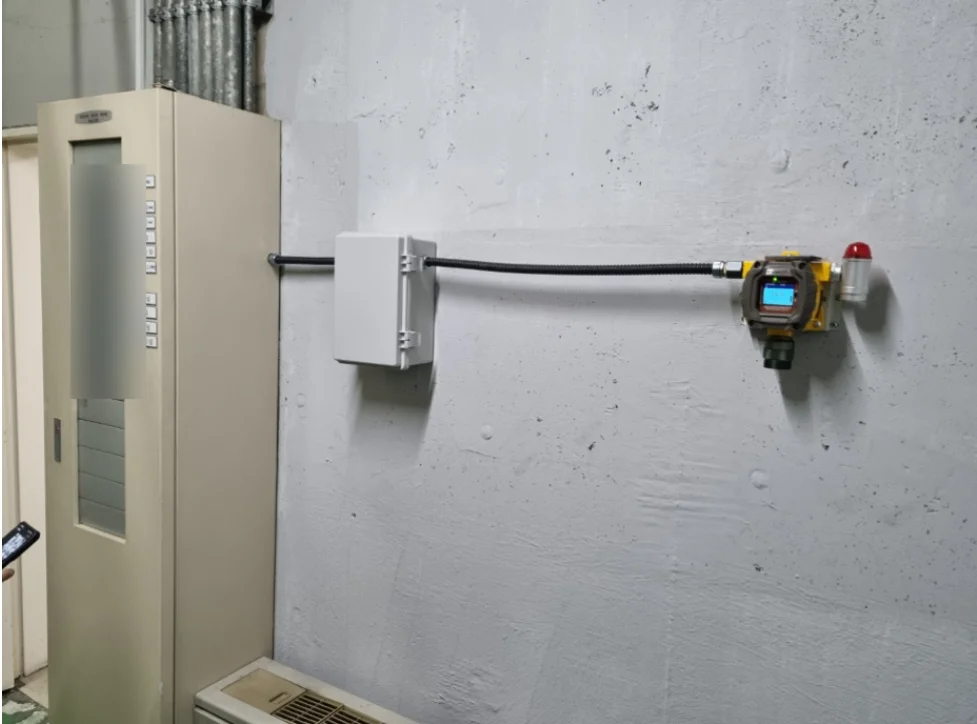

측정기와 전광판 모두 설치가 잘 되었으며, 변수가 생겼던 전원도 문제없이 해결 되었습니다.

​

​

​

​

​

​

​

​

​

■ 특이사항

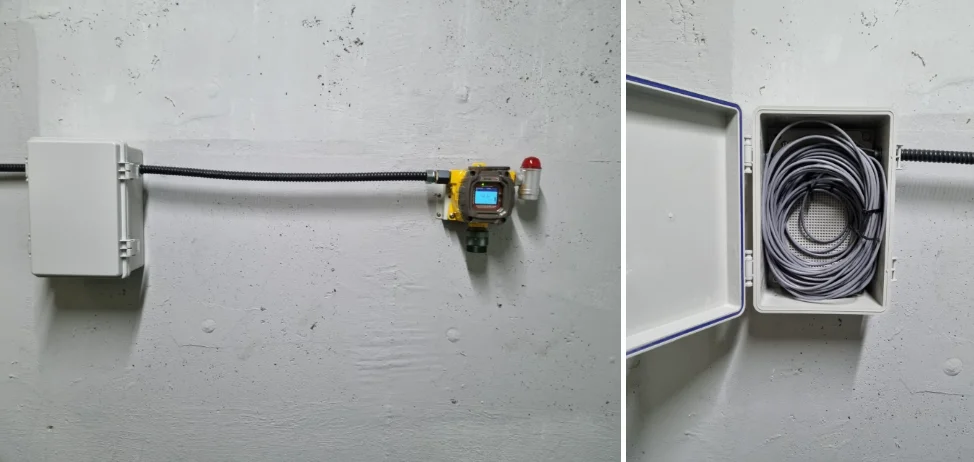

측정기와 전광판의 접전선을 정리하여 수납하기 위해 하이박스를 제작하였습니다.

​

​

​

​

​

■ 접점선 (릴레이기능)

접점선이란

붙었다가 떨어졌다를 반복하는 점을 말하는데

FIX800 측정기 경광등기준으로 알람수치 이상으로 가스감지가 되면 점들이 붙으면서 경광등을 울리게끔 되어있다고 보시면됩니다.

​

접점선을 왜 활용하느냐

FIX800에도 경광등이 달려있고 외부에 전광판 까지 달려있지만 추후에 방재실에서도 알람수치 이상의 가스감지되는 것을 확인하기 위함으로 접점선을 방재실로 올린뒤에 따로 경광등만 설치해서 가스실에서 경광등이 울리면 방재실에서도 위험한 상황을 확인하기 위함입니다.

​

​

​

설치가 아주 잘 마무리 되었고, 담당자분들께 제품 안내를 끝으로 설치가 완료 되었습니다.

​

​

​

​

​

​

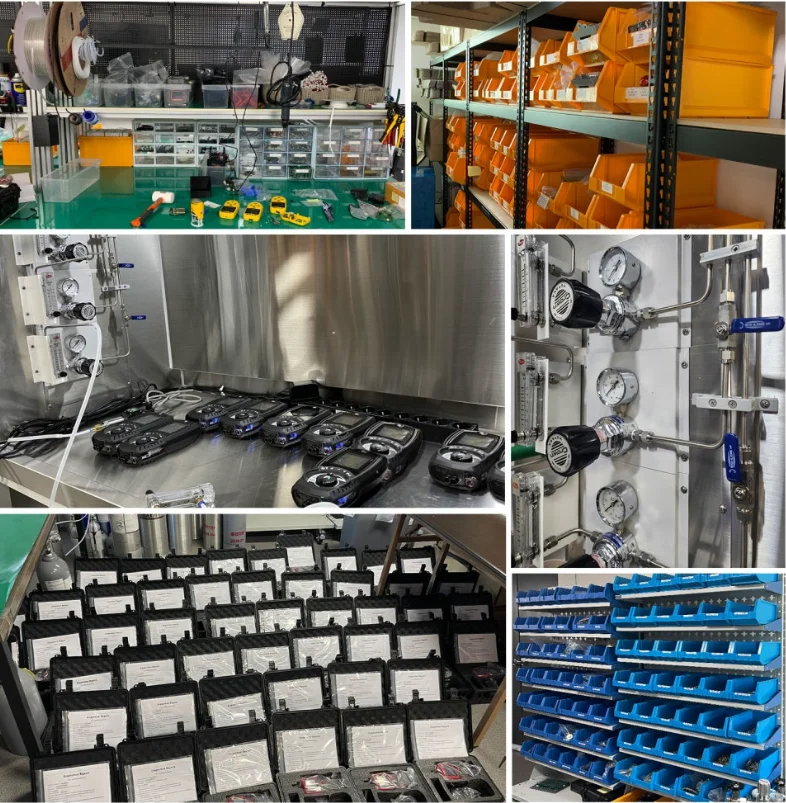

저희 알에스코리아는 단순 제품 판매 외에 자체검교정 / 국내수리(A/S) / 제작출고 / 설치공사 등 가스 특화 업체입니다. 다양한 환경에 시연 / 실사 / 납품 / 수리 / 설치공사를 진행한 경험을 바탕으로 가스를 측정하는 환경에 1:1 맞춤 솔루션을 제공합니다.

​

​

​

​
