설치] 중견기업 본사 소화약제실/정화조실 설치형가스측정기 FIX800 산소 / 안전용5가스 설치 공사

안녕하세요

알에스코리아 ZOE입니다.

​

​

​

오늘은 소화약제실 / 정화조실 설치형 가스측정기 FIX800 5Gas[O2, CO, CO2, H2S, LEL] , O2 0~30% 제품 설치 공사 블로그 입니다.

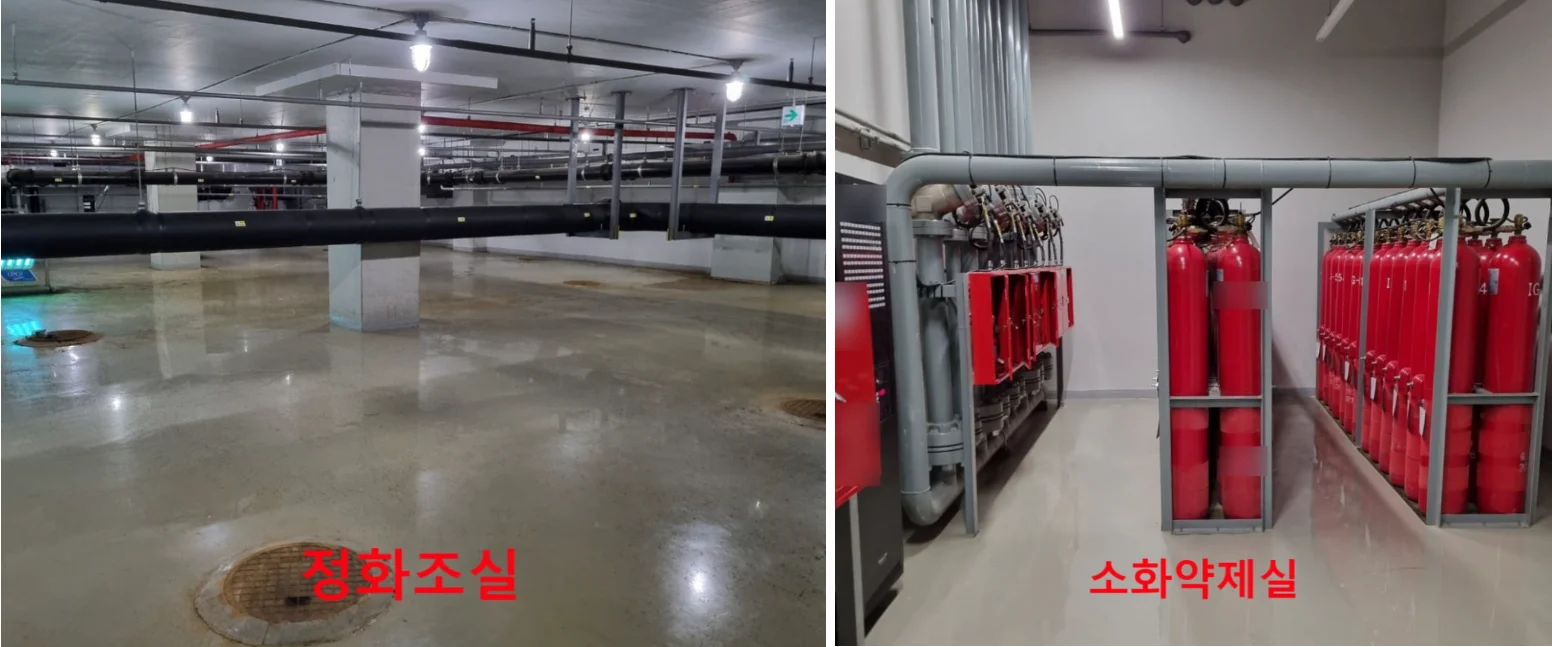

서울에 위치한 국내 중견기업 본사 건물내의 소화약제실과 정화조실에 설치 공사를 위해 방문했습니다.

​

정화조실 FIX800 안전용 5Gas[O2, CO, CO2, H2S, LEL], 가스 현황판[전광판] 설치 예정이고,

소화약제실 FIX800 O2 0~30%, 가스 현황판[전광판] 설치 예정입니다.

​

​

​

​

​

​

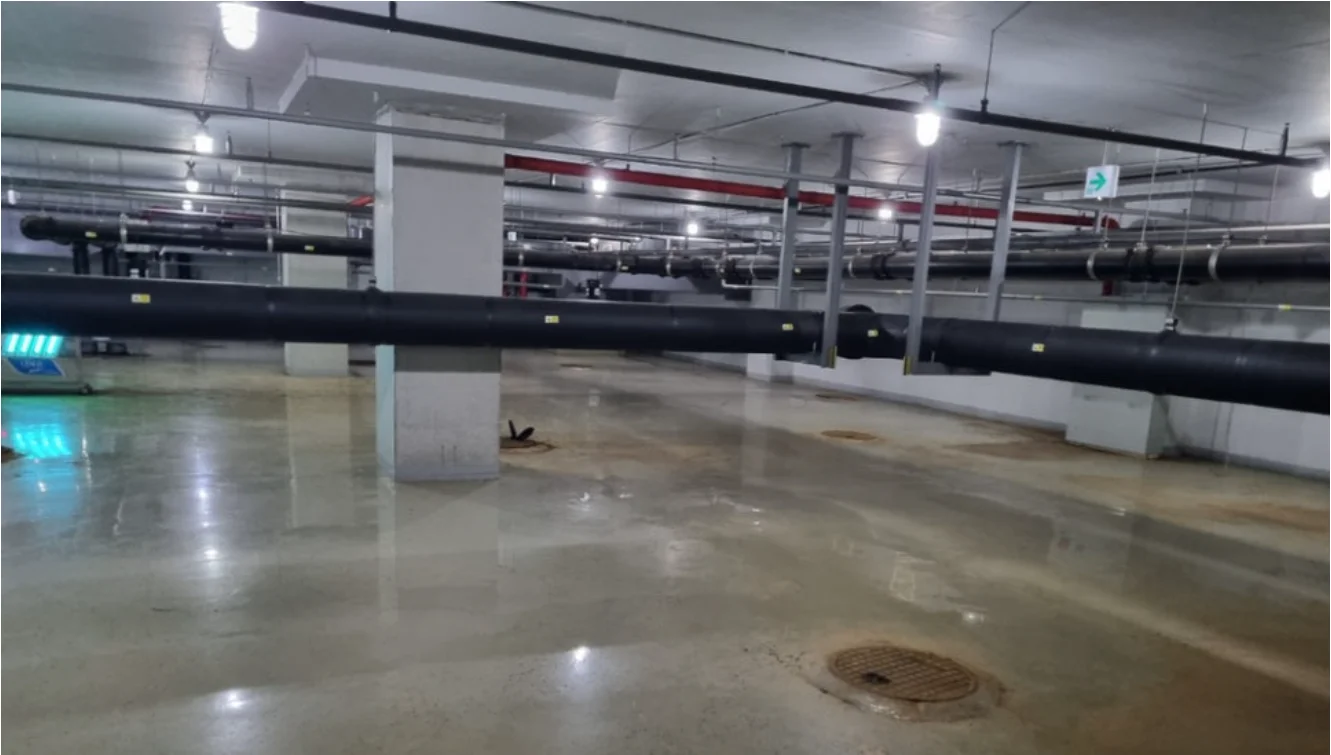

■ 정화조실

어느 건물이든 오폐수가 배출됩니다.

분뇨 등 더러워진 물을 한데모아 응집/침전 등 다양한 방식을 통해 물을 정화시키는 장소이죠.

​

정화조실은 밀폐공간이며, 하수구 냄새가 납니다.

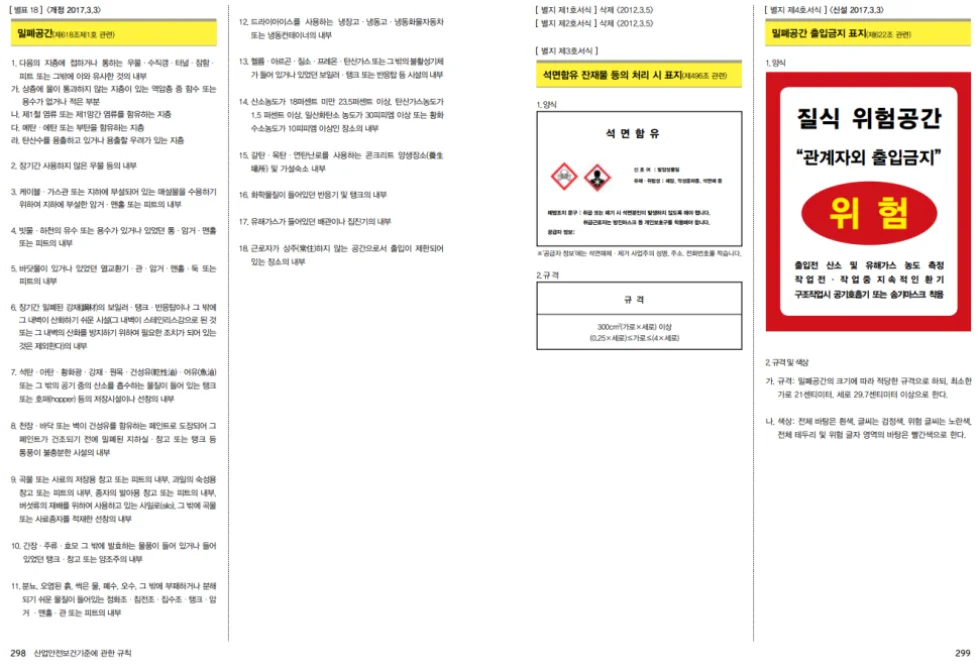

2017년 3월 산업안전보건법이 개정됨에 따라 밀페공간에서는 기존의 4대가스에서 이산화탄소를 더해 총 다섯가지 가스농도를 측정하고 "적정공기"를 유지하도록 그 값을 관리해야 합니다.

​

이 때 측정해야 하는 가스는 산소, 일산화탄소, 황화수소, 가연성가스, 이산화탄소 입니다. 이를 '밀폐공간 안전용 5가스'라고 일컬으며, #5대가스측정기 #안전용가스측정기 #산업안전보건가스측정기 #밀폐공간가스측정기 등 으로도 불리우고 있습니다.

​

​

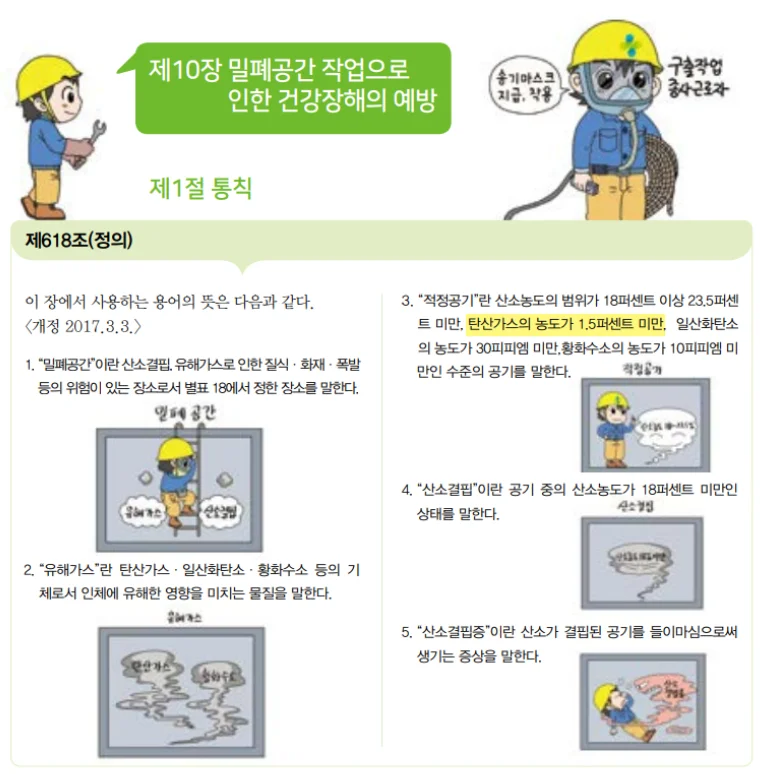

밀폐공간 측정가스 및 적정공기

산소(O2) : 18%이상 23.5%미만

기준치 이하에서는 어지러움증, 질식사고 발생할 수 있으며, 기준치 초과에는 화재의 위험성이 커집니다.

이산화탄소(CO2) : 1.5%미만

법령상 탄산가스로 불리며, 인간의 호흡시 배출되는 가스. 이산화탄소가 체내 흡수시 산소가 골고루 퍼지는데 방해 하는 역할을 하며, 어지러움증을 유발합니다.

일산화탄소(CO) : 30ppm미만

불완전연소시 발생하는 유독가스. 화재시 화염보다 일산화탄소에 의한 질식사를 하게 되는 경우가 많습니다.

황화수소(H2S) : 10ppm미만

퇴적물(슬러지)이 분해되며 발생되는 가스. 우리가 아는 화장실 냄새이며, 악취를 동반합니다.

​

​

​

​

​

​

​

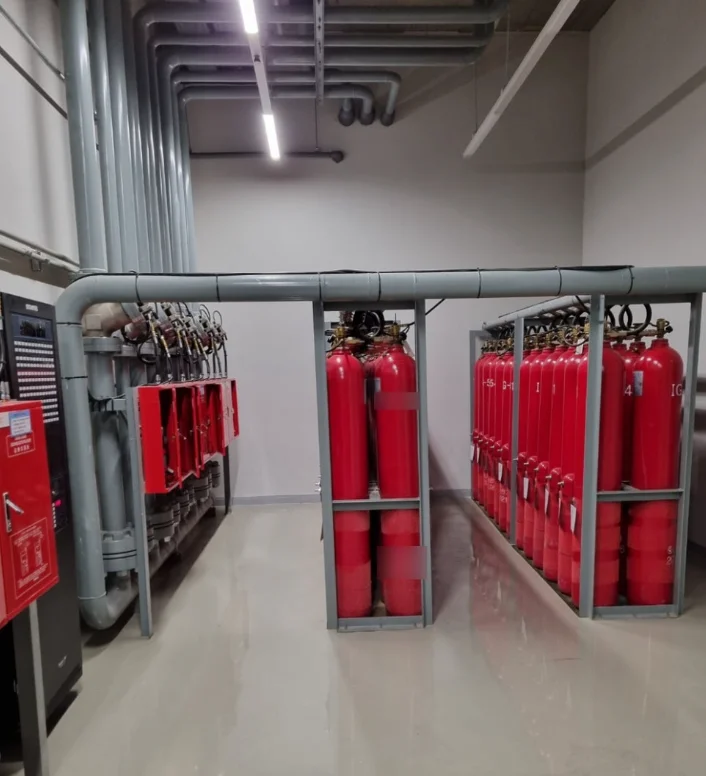

■ 소화약제실

​

소화의 원리에는 세가지가 있는데,

• 산소를 차단하는 질식소화

• 열을 제거하는 냉각소화

• 연쇄반응을 차단하는 부촉매소화가 있습니다.

소화설비는 산소공급을 차단하여 화재를 진압하는 유용한 설비지만, 질식사고의 우려가 있어 설비의 유지·관리가 매우 중요합니다.

​

하지만, 소화약제 누출시 무색·무취·무미·비자극성의 소화약제는 인간의 오감으론 느낌 수 없어, 인명사고가 끊임없이 발생되고 있었죠. 이에 고용노동부는 유사 사고 재발 방지를 위해 안전기준을 신설하여 18일 산업안전보건기준에 관한 규칙 개정안을 공포했습니다.

​

소화약제 저장용기실 가스경보 장치 의무화 등 산업안전보건법 개정안이 공포되었습니다.

​

소화설비 질식사고 예방을 위한 안전기준 신설(시행일2022.10.18)

이산화탄소 소화설비의 점검과 유지·보수 작업시 소화설비가 설치된 방호구역 및 소화용기 보관장소에 출입하는경우 필요한 안전조치 입니다. 일정 규모 이상의 방호구역 및 소화용기 보관장소(소화약제 저장용기실)에는 가스측정기와 경보장치를 필수록 설치하도록 하여, 소화약제 방출 즉시 근로자들이 이를 인식하고 대피할 수 있도록 기준을 마련하였습니다.

​

이에따라 현재 소화설비를 운영하는 사업장은 2024년 10월 18일까지 해당 경보 장치를 필수로 설치해야 합니다.

​

​

​

​

​

​

​

​

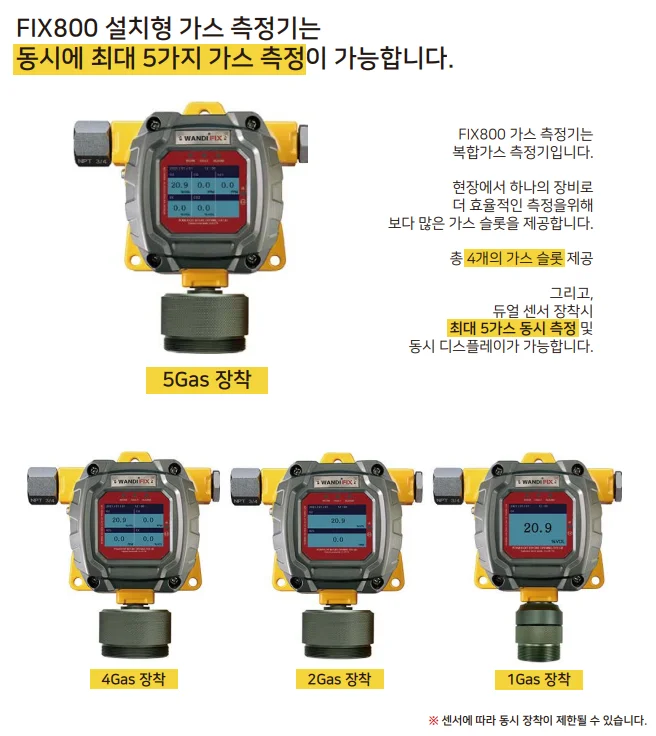

■ 설치 제품

금번 설치하는 제품은 가스 측정기 전문 업체인 WANDI 사의 고정식 가스 측정기 FIX800 제품 입니다.

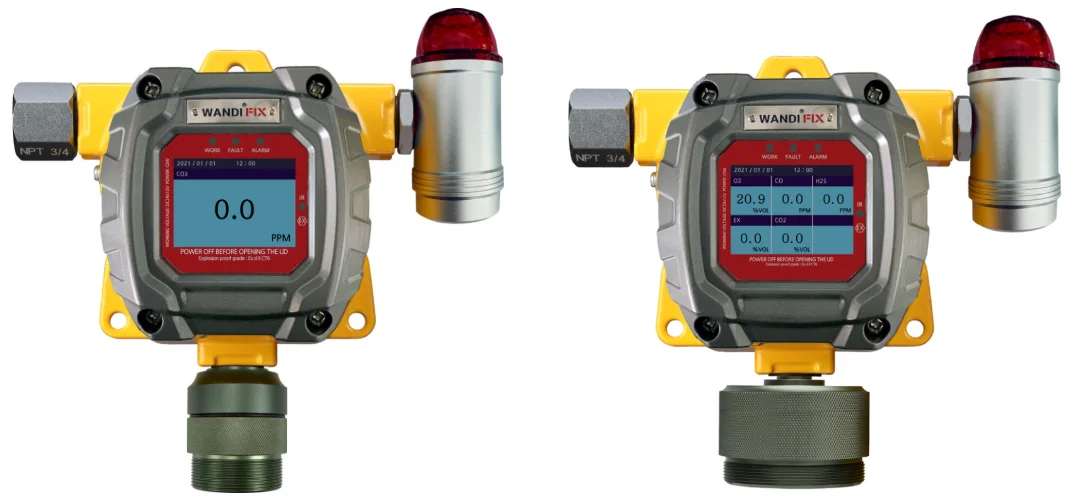

사진상 좌측은 단일가스 장착한 제품 모습이며, 우측은 복합가스 장착한 제품 모습입니다.

디스플레이 하단부분이 측정부이며, 단일가스 장착한 모델은 기실통 부분이 얄쌍하고, 복합가스 장착 모델은 기실통이 보다 널찍합니다.

​

40여가지의 가스 중 단일가스부터 듀얼센서 장착시 최대 5가지 가스까지 동시 측정 및 동시 디스플레이가 가능한 고정식 가스측정기 입니다. 또한, [옵션] 전광판이나 PLC 등에 연결하여 외부에서도 실시간으로 측정되는 값을 볼 수 있어, 위험시 경보 알람으로 즉각 대응할 수 있습니다.

​

​

※ 가스리스트 확인은 아래의 url로 접속 후 하단을 참고해주세요.

​

​

​

​

​

​

​

​

​

​

■ 설치 포인트

​

금번 설치를 위해 방문한 곳은 대기업에 견주는 중견기업 본사 건물입니다.

​

건물 내부 정화조실, 소화약제실에 고정식 가스측정기와 외부에서 측정값을 확인할 수 있는 가스농도 현황판 설치 요청을 주셔서 방문 하게 되었는데요.

​

보이지 않는 곳까지 작업자의 안전을 신경쓰는 대기업의 면모를 볼 수 있었습니다.

​

​

​

● 정화조실

FIX800 안전용 5Gas[O2, CO, CO2, H2S, LEL], 가스 현황판[전광판]

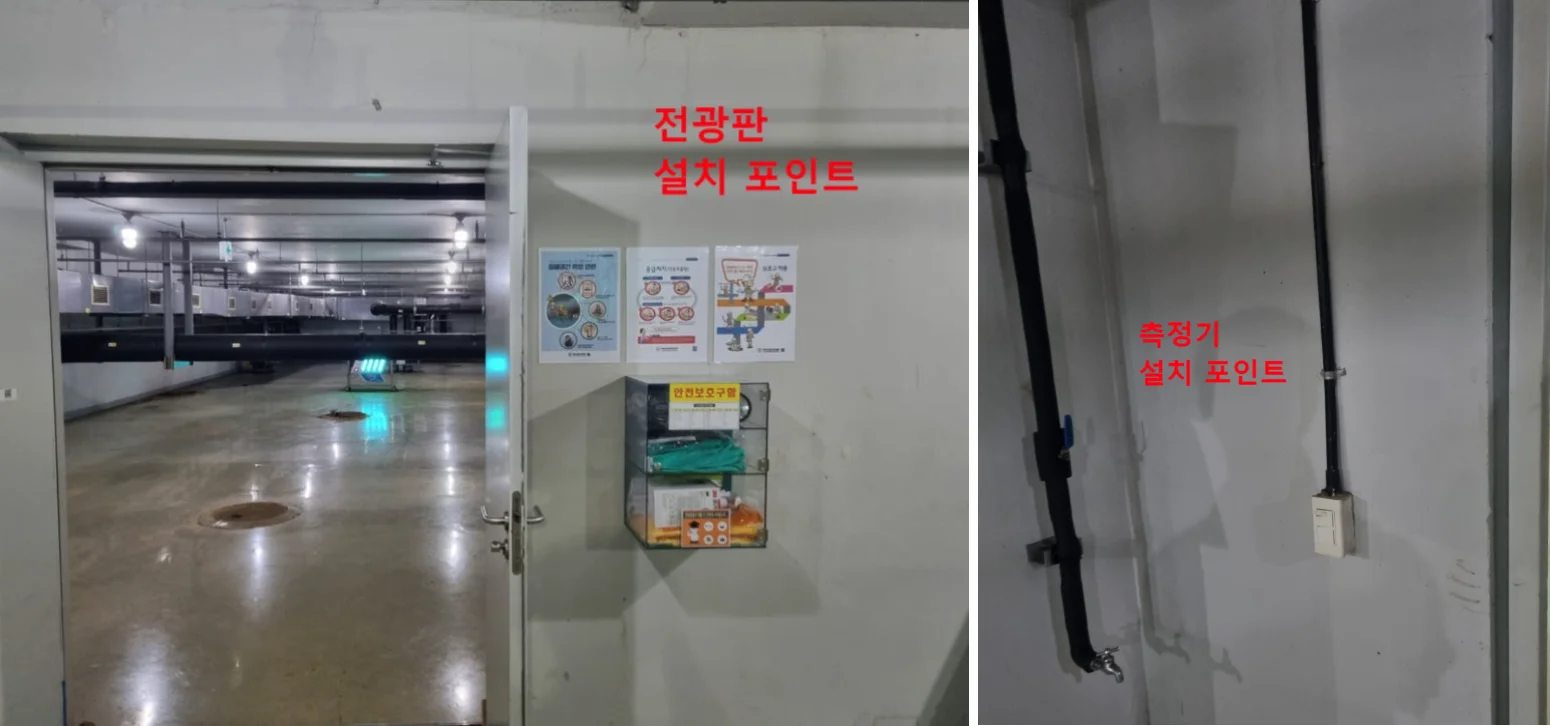

정화조실 설치 포인트 입니다.

출입구 우측 안전용 5gas 가스 현황판 설치 예정이며,

정화조실 내부에 고정식 가스측정기 픽스800 설치 예정입니다.

​

​

​

● 소화약제실

FIX800 O2 0~30%, 가스 현황판[전광판]

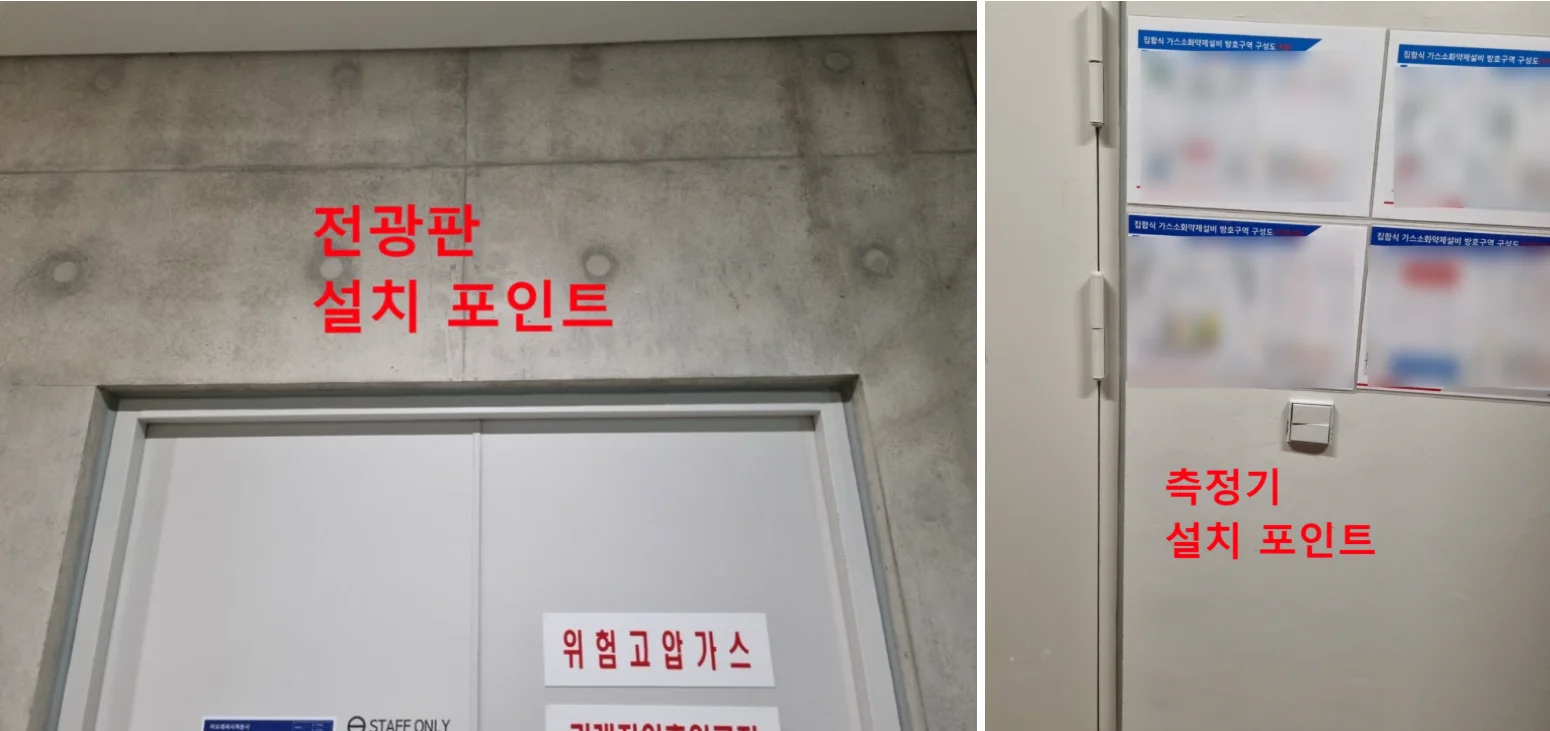

소화약제실 설치 포인트 입니다.

입구 왼편으로 산소농도 현황판[전광판] 설치 예정이며,

소화약제실 내부 고정식 가스측정기 픽스800 설치 예정입니다.

​

​

​

​

​

​

​

​

■ 설치

​

● 정화조

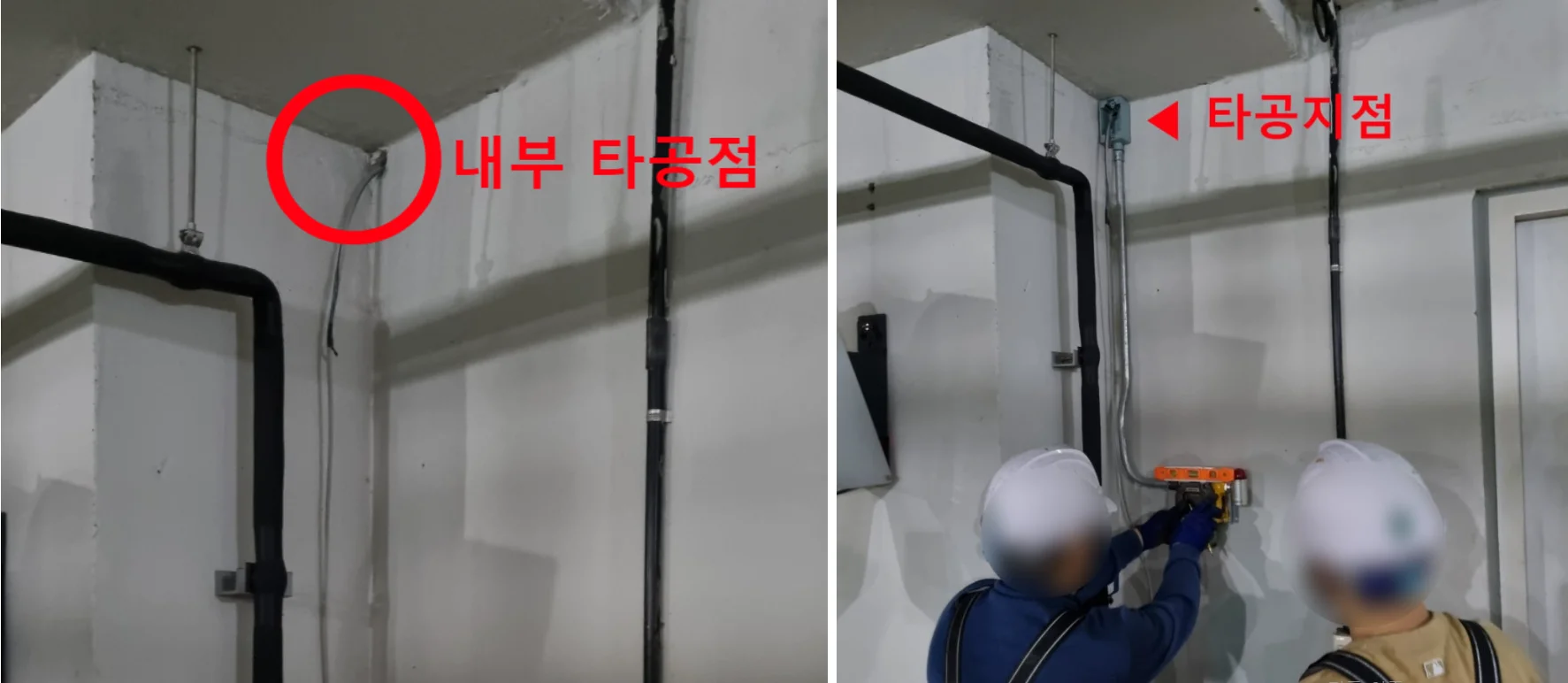

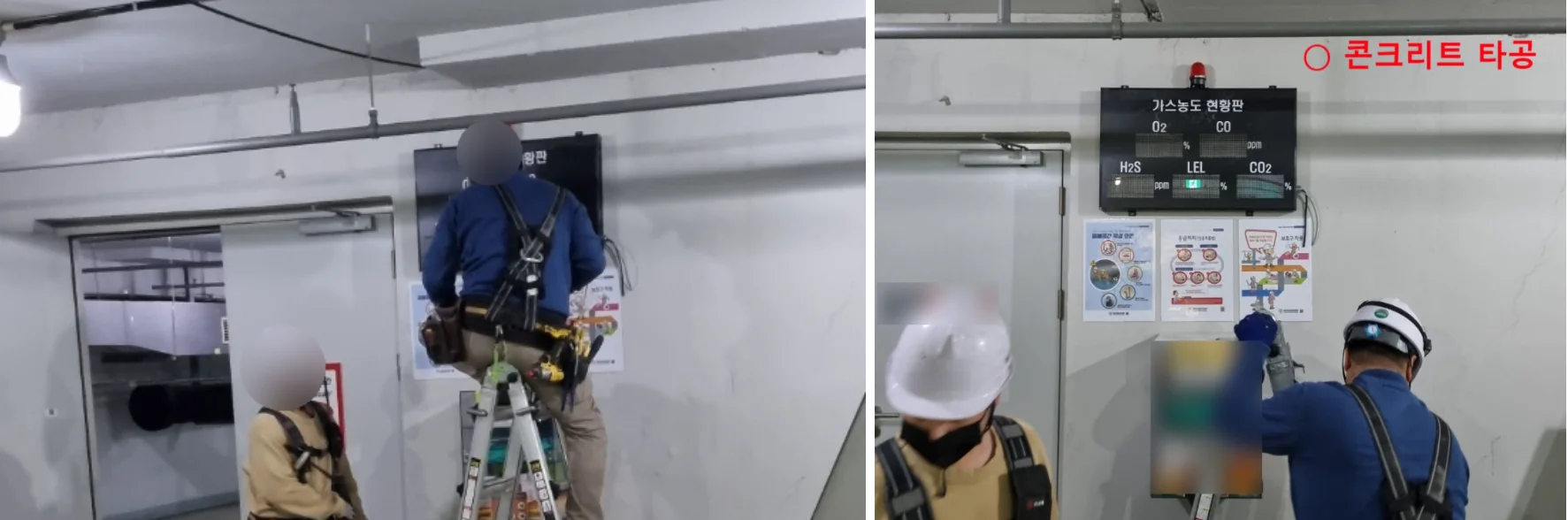

가스농도 우측상단에 콘크리트 타공이 진행됐으며, 내부 타공지점은 측정기 좌상단 천장 부분입니다.

​

​

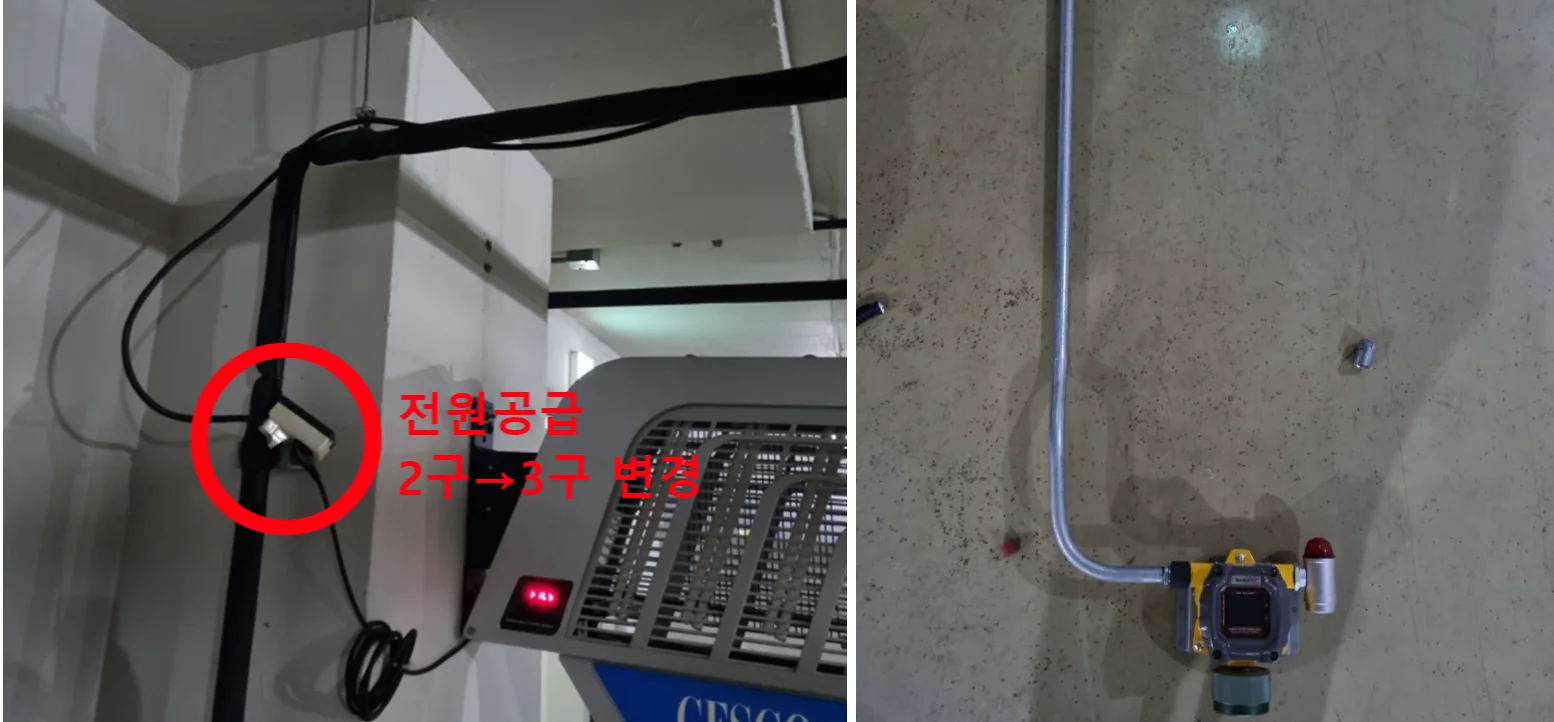

전원 공급은 정화조 내부 2구 콘센트를 3구 콘센트로 변경하여 전원을 연결하였습니다.

외부로 노출되는 전원선 전체 금속관 사용 요청이 있어, 전광판-타공지점 / 측정기-타공지점까지 금속관을 사용하였습니다.

​

​

​

​

​

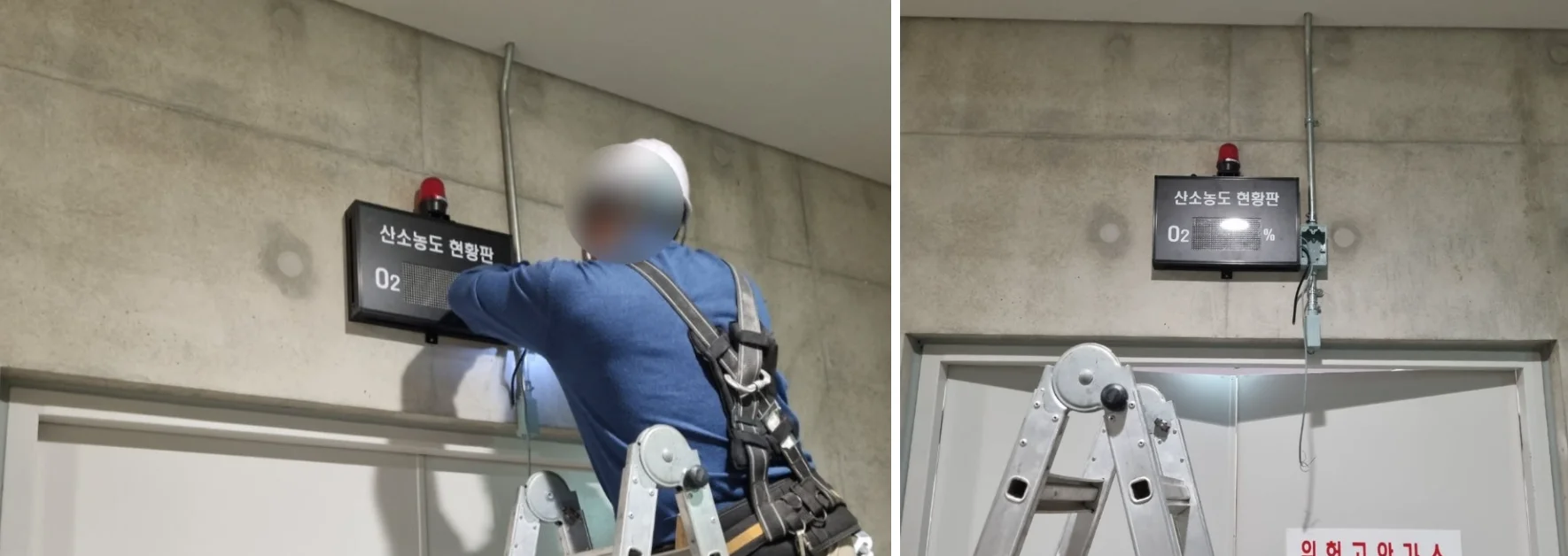

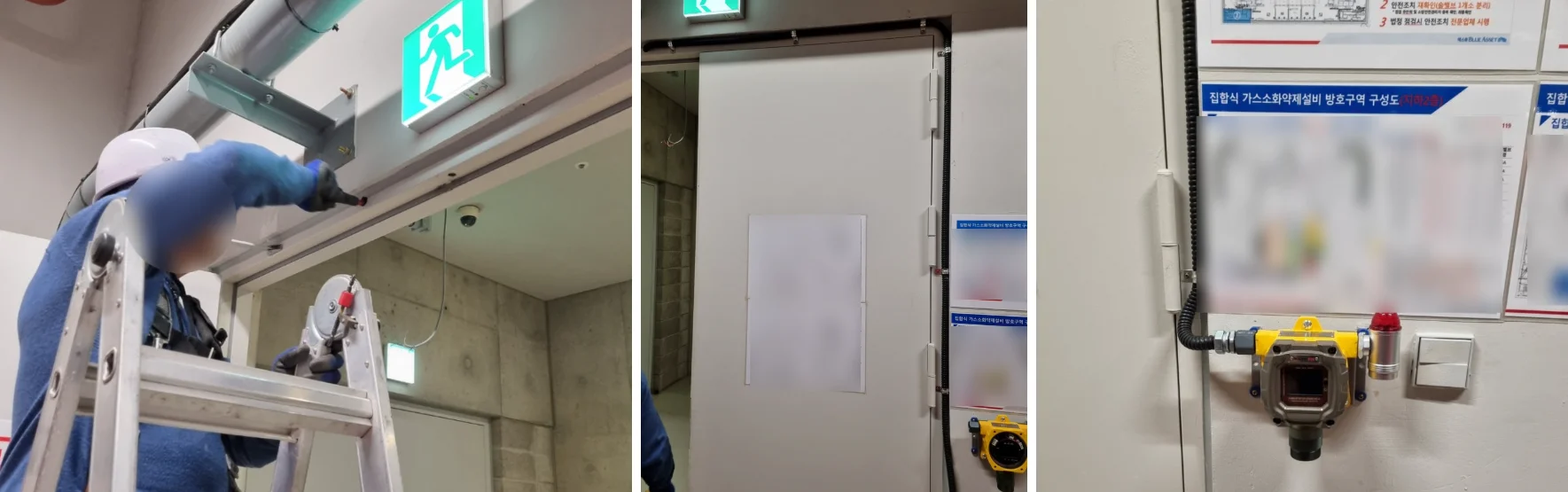

● 소화약제실

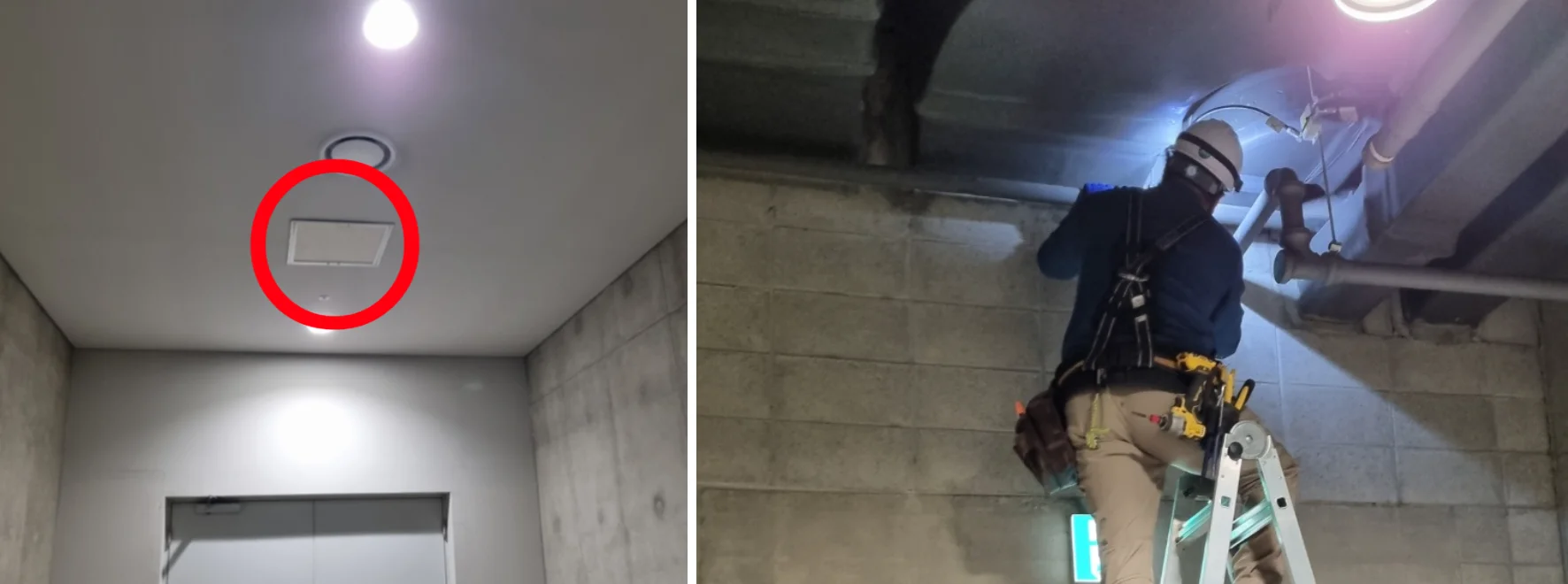

가스집합실[소화약제실] 복도 천장 점검구를 통해 전원 점프로 전원공급 하였습니다.

점검구 높이가 약4m가량으로 고소작업이 있었습니다.

​

소화약제실도 정화조실과 마찬가지로 외부에 노출되는 전원선 금속관 사용요청으로 전광판-전원 / 전광판-타공지점 금속관 사용하였습니다.

​

소화약제실은 문틈 코킹타공 후 작업 진행 요청이 있어 콘크리트 타공은 하지 않았습니다.

약제실 내부는 gw방수주름관[후렉시블]을 사용하였습니다.

​

​

​

​

​

​

​

​

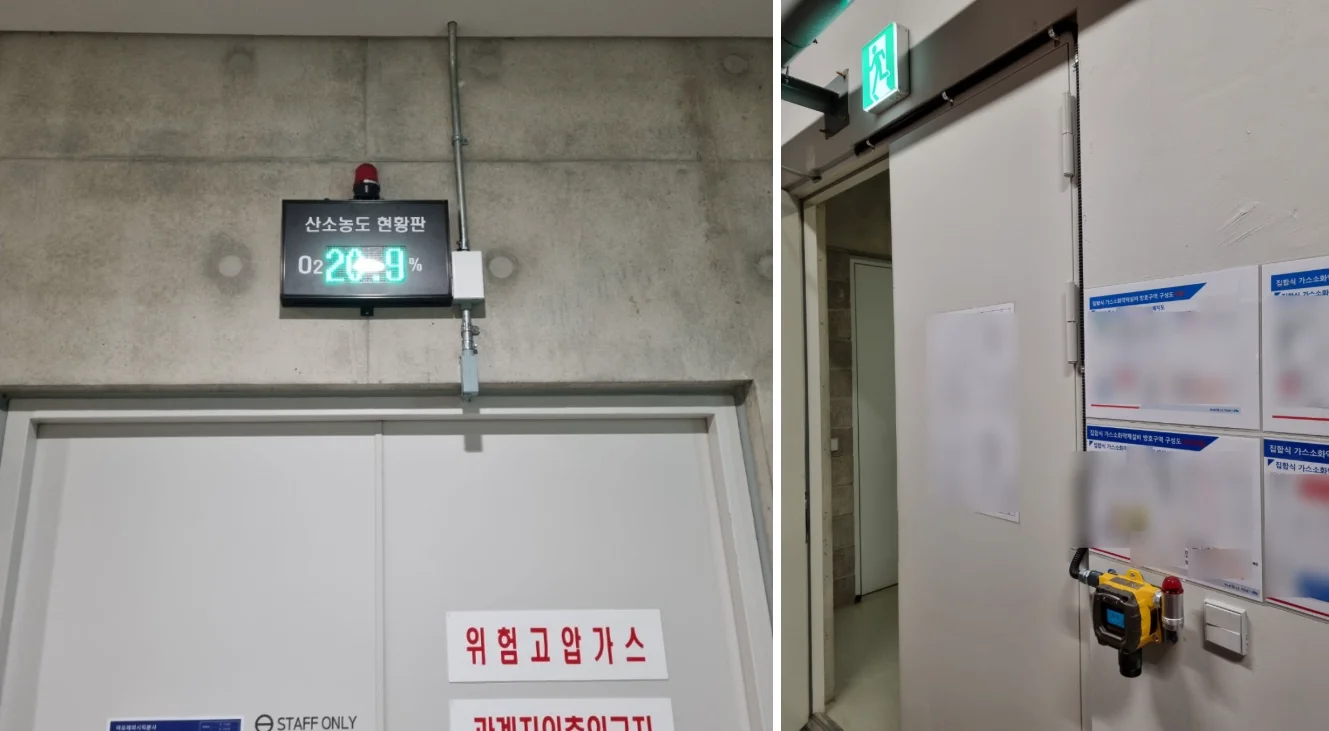

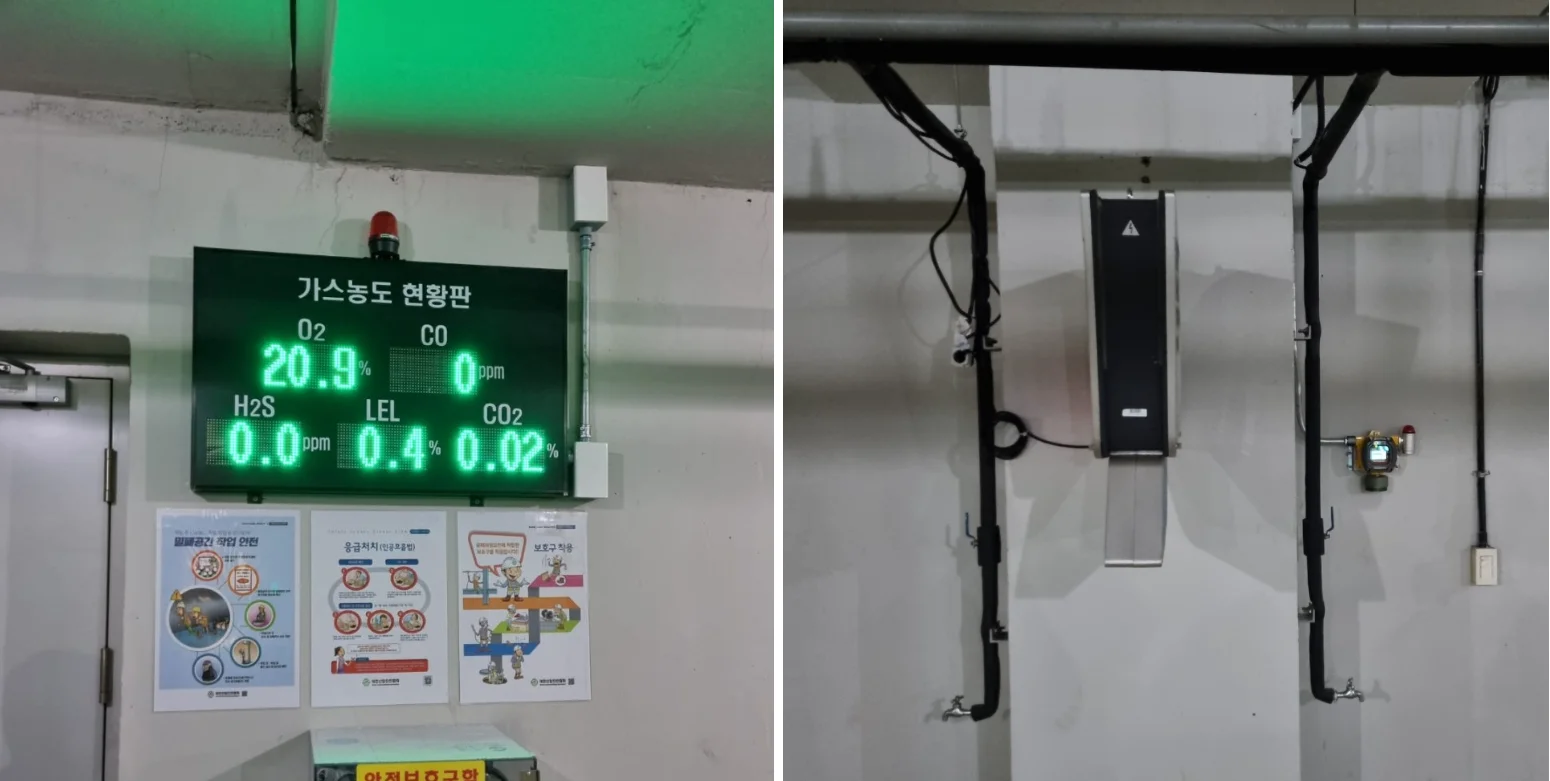

■ 설치완료

담당자 분들께 시운전과 제품안내 및 교육을 끝으로 설치 공사가 완료되었습니다.

​

​

​

​

​

​

​

​

소화약제실 / 정화조실 / 오폐수처리장과 같은 공간은 건물에 필수로 있어야 하는 곳이며, 밀폐공간입니다.

​

밀폐된 공간의 경우 공기 순환이 원활치 않거나, 외부공기와 차단되어 있기 때문에 가스 누출이나 산소농도 저하시 질식사를 유발합니다. 특히, 소화약제실 오폐수처리장 등 유해가스가 발생하는 환경에서는 누출만으로도 질식사가 발생할 수 있으므로 근로자의 안전을 대비하여 밀폐공간 가스 측정은 이제 선택이 아닌 필수입니다.

​

​

눈에 보이지 않아서, 혹은 인간의 오감으로 느껴지지 않아서 중요함을 인지하지 못할 수 있습니다.

안전불감증에 걸리는 이유가 바로 이러한 이유 때문이죠.

안일함으로 인해 '안전'에 문제가 생길 수 있음을 항상 인지하고 사전에 예방하시길 바랍니다.

​

​

​

​

​

​

오늘의 블로그 정리

환경 : 건물 내 정화조실 / 소화약제실

제품 : WANDI FIX800 + 전광판/경광등

가스/측정범위 :

O2(산소) : 0~30%

CO(일산화탄소) : 0~1,000ppm

CO2(이산화탄소) : 0~5%

황화수소(H2S) : 0~100ppm

가연성(LEL) : 0~100%LEL

기타사항 :

- 3인 1일소요

- 총 두개의 설치 포인트 [ 정화조실, 소화약제실 ]

- 정화조실:콘크리트 타공 / 약제실 : 문틈 코킹타공 진행

- 전원선 금속관 / 후렉시블 사용

- 전원공급 : 정화조실 콘센트 2→3구 변경 / 소화약제실 천장 점검구 이용

- 전원선 연결로 인한 고소작업 진행

​

​

​

​

이상으로 고정식가스측정기 FIX800 경광등 전광판 설치 블로그를 마칩니다.
