연구실·실험실 가스측정기 FIX800 설치 사례 — 질소·수소·CO₂ 표준가스 취급 연구소 (경상남도)

안녕하세요. 레이먼드코리아 주식회사 입니다.

이번에 공유하는 설치사례는 질소가스와 이산화탄소 가스를 쓰고 있는 실험실·연구실에 적용한 픽스800 가스측정기입니다.

먼저 측정기 설치 전 반드시 방문을 드려 적절한 가스 센서 / 설치 위치 / 가설 위치 등을 확인해 드리고 있습니다.

이곳은 수소·질소·헬륨 등 표준가스를 이용하여 실험을 하고 있는 연구소입니다.

취급하고 있는 가스들이 대부분 고농도이다 보니, 누출 시 질식사의 위험이 있어 설치 의뢰를 주셨습니다.

사전 답사 및 설치 최적화

사전에 미리 방문 후 설치 포인트와 측정기 수량을 최적화하여 서로 윈윈하는 작업이 될 수 있도록 협의하였습니다.

질소 가스 측정 방법 — 산소 농도 간접 측정

현재까지 질소 농도를 직접 측정할 수 있는 디텍터는 존재하지 않습니다.

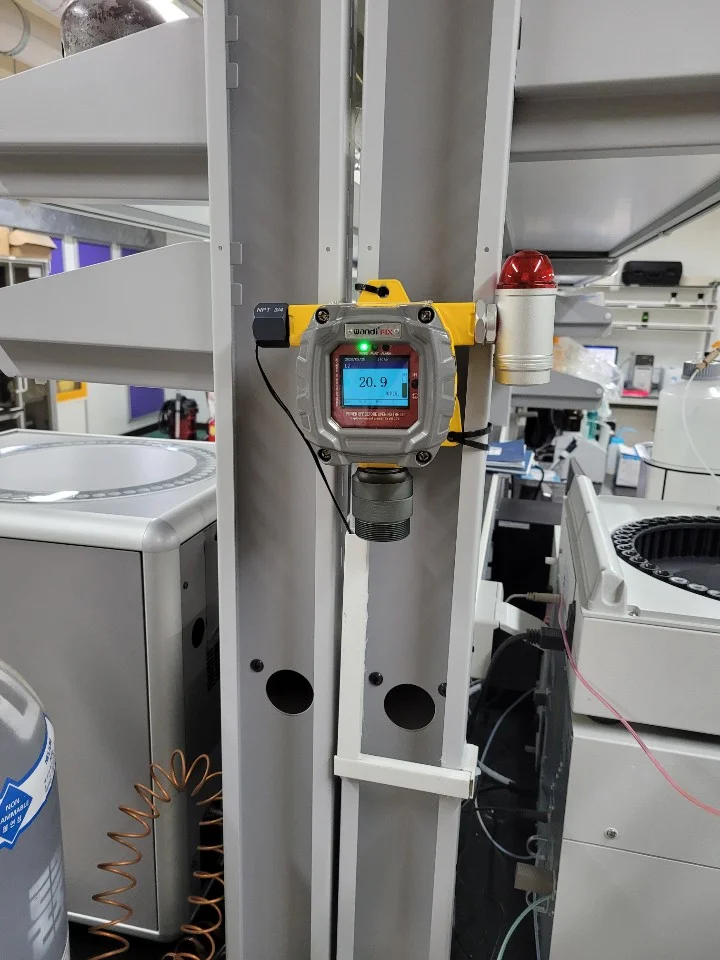

따라서 질소 누출 시 산소 농도가 줄어드는 현상을 이용하여 간접 측정해야 합니다.

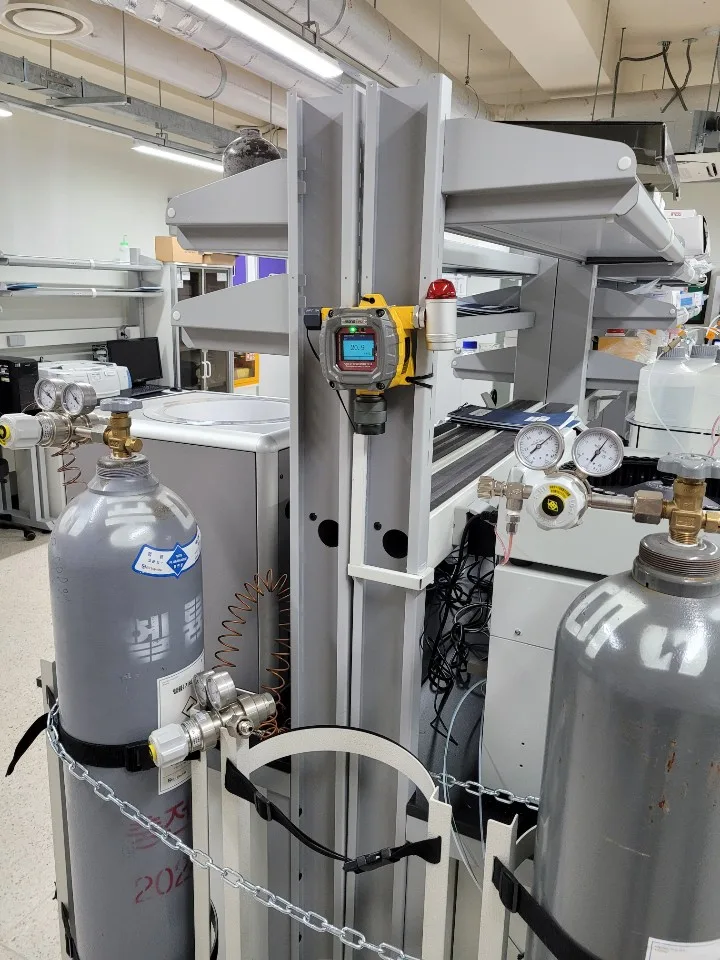

센서 구성 및 설치

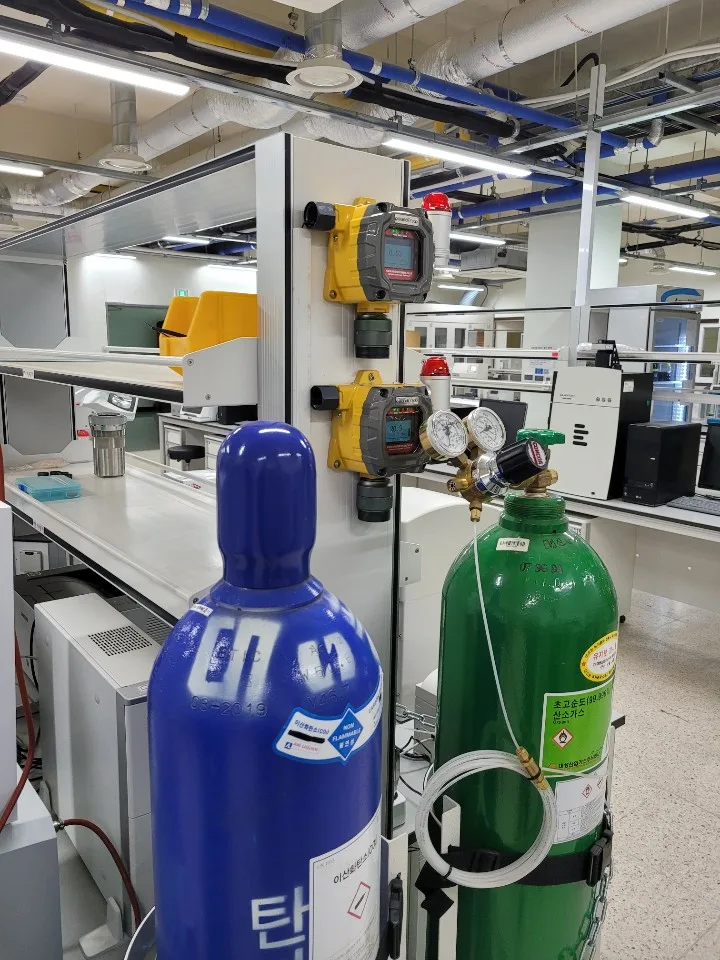

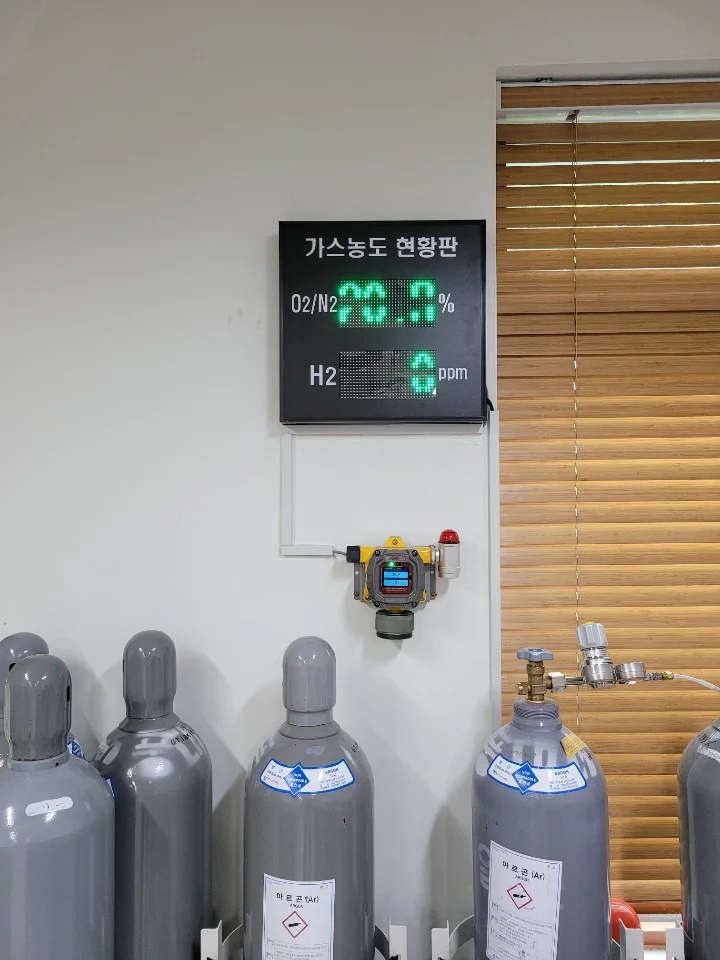

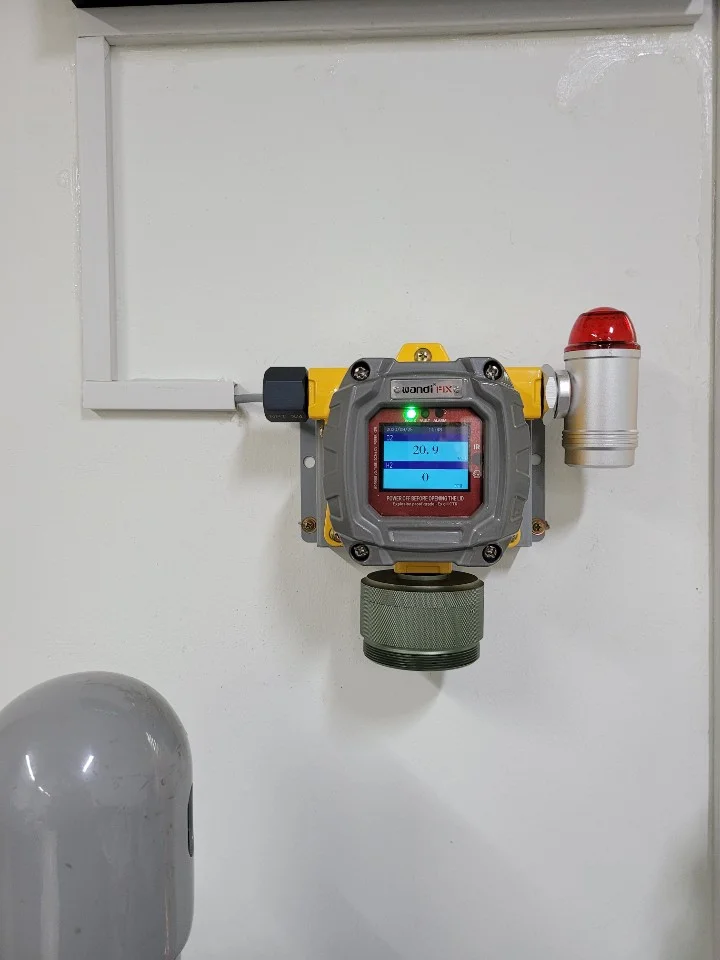

이번 연구실의 경우 다양한 표준가스가 구비되어 있어, O₂·H₂ 두 가지 센서를 장착하여 제품을 설치하였습니다.

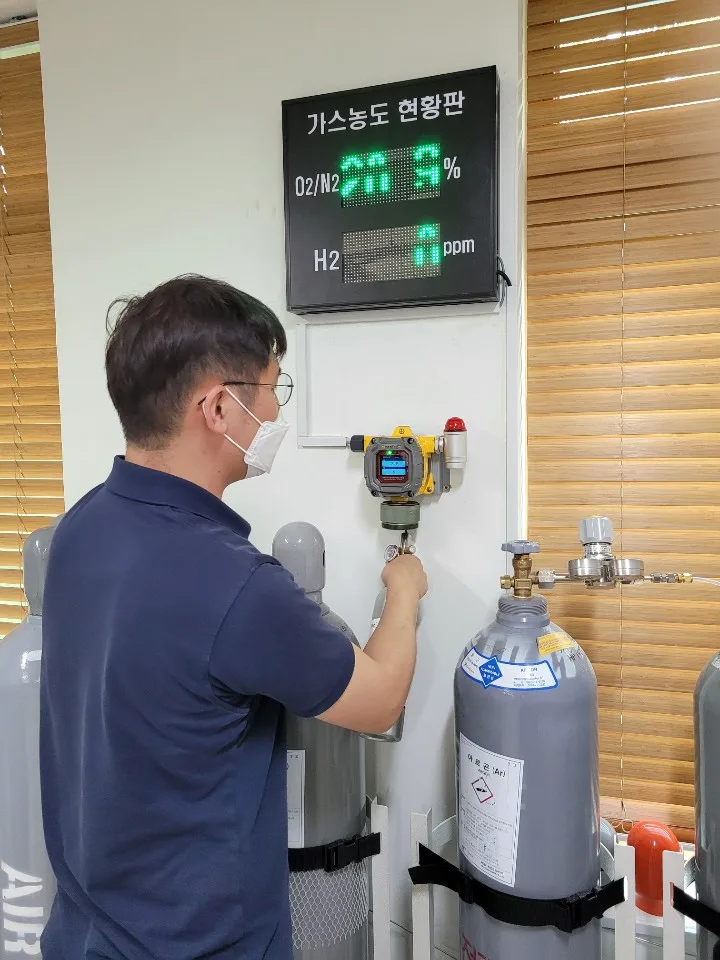

측정기 설치가 완료되면, 준비해온 간이용 표준가스를 이용하여 작동 상태를 테스트해 드립니다.

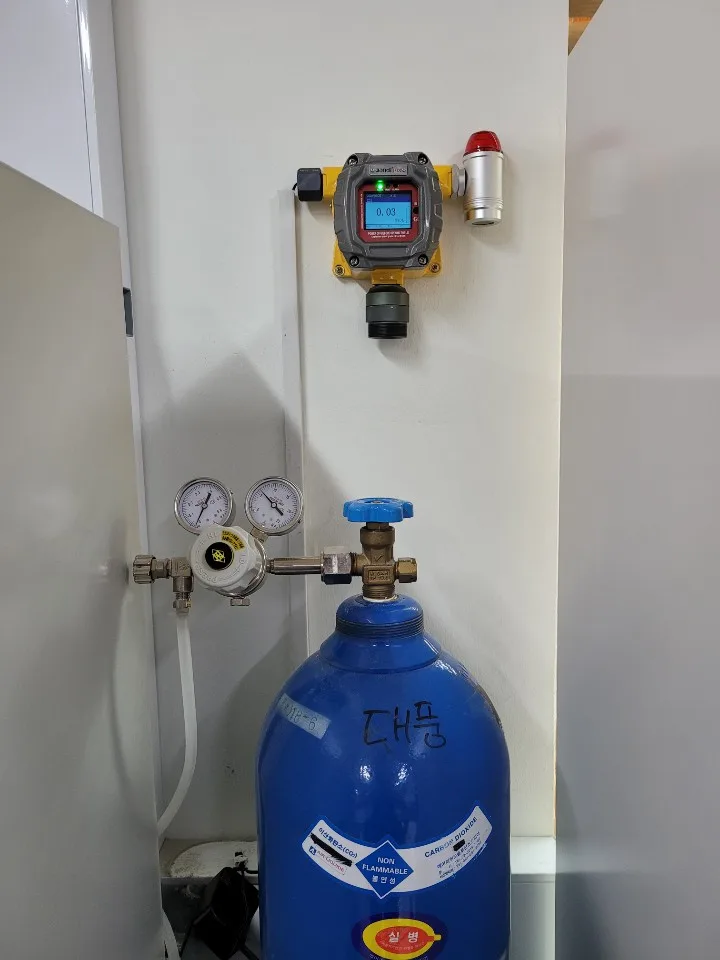

이번 연구실에는 고농도 CO₂ 표준가스를 사용하는 곳이여서, CO₂ 단일 측정기를 장착하였습니다.

설치 포인트 선정 원칙

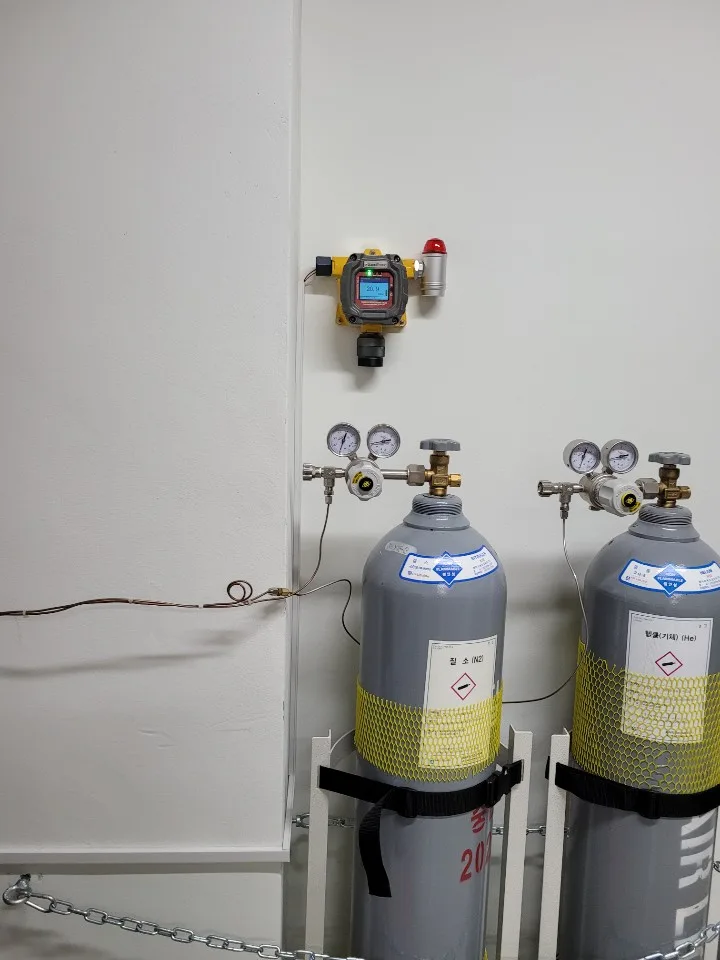

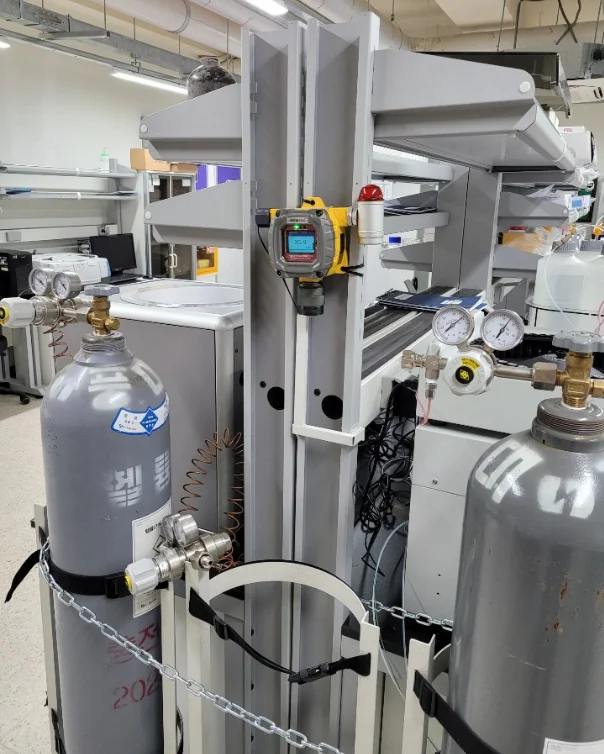

아무리 넓은 공간이라도, 누출 포인트가 한 곳이라면 누출 포인트 근처 한 곳에만 설치하면 됩니다.
굳이 넓은 공간에 여러 대를 설치하는 것은 예산 낭비입니다.

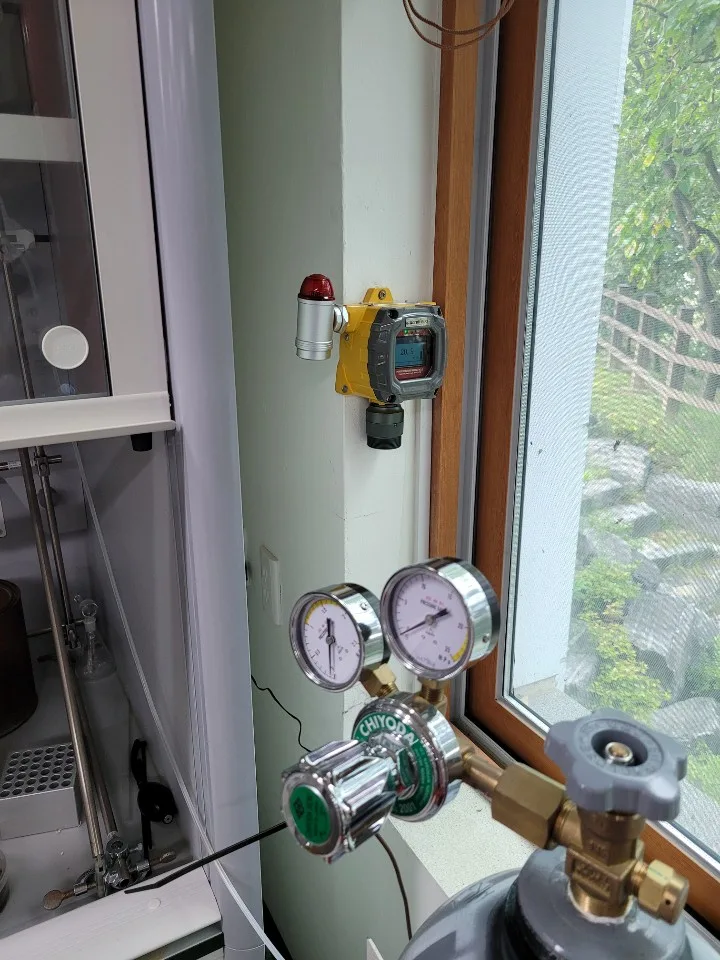

측정기를 설치해야 하는 공간이 다소 협소한 곳도 있었지만, 실내 연구실 같은 공간은 설치 환경이 좋으므로 작업하는 데 큰 어려움은 없었습니다.

총 7포인트를 설치하였지만, 몰드를 이용한 작업이 대부분이어서 하루 만에 설치가 마무리되었습니다.

정화조실이나 건설 현장, 시설관리공단 같은 경우는 방수 및 전선 보호가 필수이므로 몰드가 아닌 GW관이나 스틸관으로 작업하므로 더 많은 시간과 비용이 소요됩니다.

단순 제품 판매가 아닌, 고객과 상담을 통해 현장 답사 및 가스측정기 운영에 대한 정확한 솔루션을 제공하고 있습니다.

이상으로 질식사 대비 가스누출감지기 설치에 대한 후기를 마칩니다.

자주 묻는 질문 (FAQ)

Q1. 질소 가스는 왜 직접 측정이 불가능한가요?
질소(N₂)는 화학적으로 불활성 가스로, 현재까지 질소 농도를 직접 감지하는 전기화학식 또는 반도체식 센서가 상용화되어 있지 않습니다. 대신 질소 누출 시 공간 내 산소 농도가 낮아지는 현상을 이용해 O₂ 센서로 간접 측정하는 방식이 표준으로 사용됩니다.

Q2. 연구실·실험실에는 어떤 가스 센서를 설치해야 하나요?
취급하는 가스 종류에 따라 달라집니다. 질소·헬륨 등 불활성 가스는 O₂(산소) 센서, 수소는 H₂ 전용 센서, 이산화탄소는 CO₂ 센서를 설치합니다. 복수의 가스를 사용하는 연구실이라면 FIX800처럼 다중 센서 장착이 가능한 장비 하나로 통합 관리하는 것이 효율적입니다.

Q3. 설치 포인트는 어떻게 결정하나요?
가장 중요한 원칙은 누출이 가장 먼저 발생할 가능성이 높은 위치, 즉 가스 배관·밸브·저장 용기 근처에 설치하는 것입니다. 공간이 넓더라도 누출 포인트가 명확하다면 해당 위치 한 곳에만 설치하는 것이 가장 빠른 감지와 예산 절감 모두에 유리합니다.

Q4. 표준가스를 이용한 작동 테스트는 왜 필요한가요?
설치 후 센서가 실제 가스에 정상적으로 반응하는지 확인하기 위해 필요합니다. 휴대용 간이 표준가스를 센서 앞에 분사하여 측정값 변화와 알람 동작을 검증하며, 이 과정을 통해 설치 완료 시점에 정상 작동을 보증할 수 있습니다.

Q5. 연구실과 정화조실의 설치 방식은 어떻게 다른가요?
연구실처럼 실내 환경이 건조하고 청결한 경우 케이블 몰드로 간단하게 시공할 수 있어 하루 만에 여러 포인트 설치가 가능합니다. 반면 정화조실·건설 현장처럼 습기와 분진이 많은 환경에서는 GW관·스틸관 등 방수·방진 배관으로 시공해야 하므로 공사 시간과 비용이 늘어납니다.
