에너지 발전시설 소화약제 저장용기실 FIX800 O2 + 전광판 설치 공사

안녕하세요

알에스코리아 ZOE입니다.

​

​

오늘은 소화약제저장용기실 가스측정기 및 전광판 설치 블로그 입니다.

지난달 설치 실사를 위해 방문했던 곳이며, 제품 설치까지 이루어졌습니다.

​

​

​

​

금번 공사에 대해 먼저 짤막하게 설명 드리자면, 에너지 발전 시설 건물 지하에 위치한 소화약제실 내부에 질식사 예방목적으로 가스측정기 설치. 소화약제실 외부 현황판(전광판)과 경광등 설치입니다.

​

​

​

​

​

​

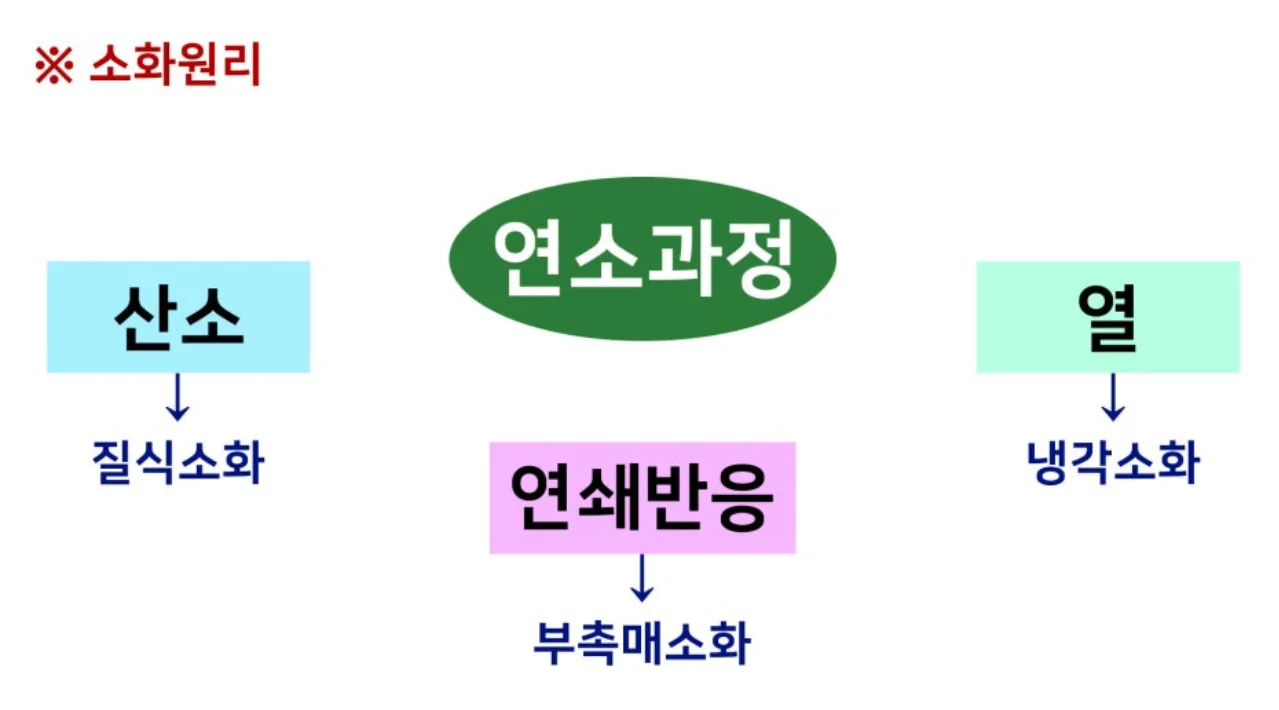

■ 소화의 원리

- 산소를 차단하는 질식소화

- 열을 제거하는 냉각소화

- 연쇄반응을 차단하는 부촉매소화

총 세가지의 소화 원리가 있습니다.

​

금번 설치 환경의 경우 '질식소화'입니다.

​

​

​

​

​

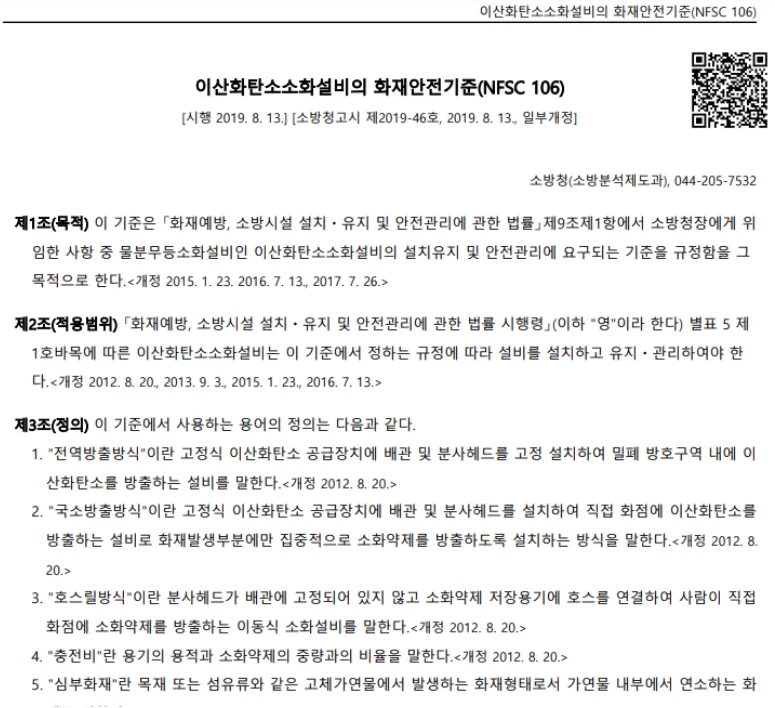

해당 법령인 [화재예방, 소방시설 설치 유지 및 안전관리에 관한 법률 시행령]에 따라 이산화탄소(CO2)소화설비는 이 기준에서 정하는 규정에 따라 설비를 설치하고 유지 관리 하여야 합니다.

​

​

법령에 따라 유지 및 관리를 하는것도 맞지만 질식, 중독, 사망사고 예방을 위해 안전용으로 가스측정기를 설치하고 측정값을 관리해야합니다. 측정환경의 특성상 CO2가스 누출만으로도 질식사가 발생할 수 있는 환경이기 때문입니다.

​

​

​

■ 설치 장소 및 제품

건물 내부의 지하 이산화탄소(CO2) 소화설비를 두고있는 소화약제실

WANDI FIX800 산소(O2)0~30% 안전용 범위 가스 측정기 설치

가스현황판(전광판) 및 경광등 설치

​

​

​

​

■ 설치포인트 안내

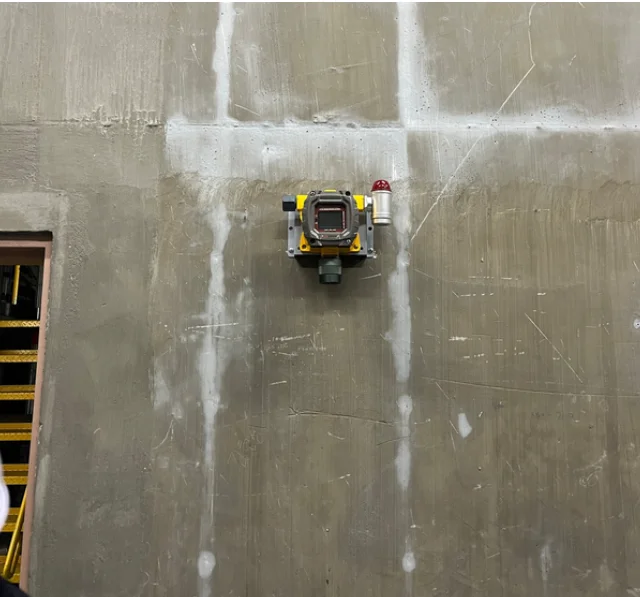

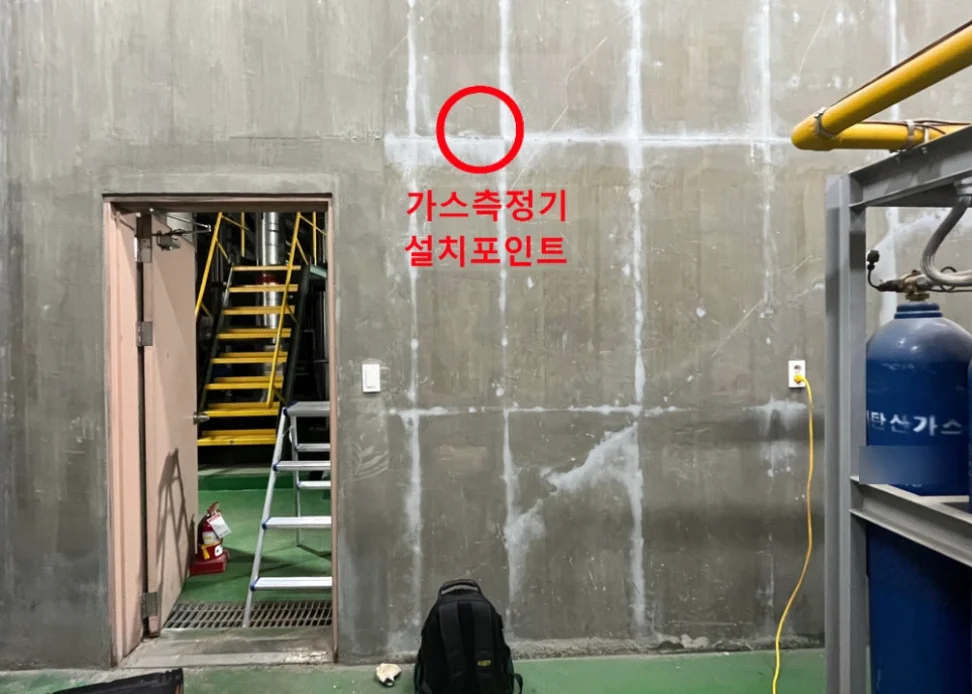

설치형 가스 측정기 FIX800 O2 0~30% 설치포인트

​

설치 포인트는 이산화탄소 소화설비가 있는 공간으로, 이산화탄소는 산소보다 약1.5배 무거운 기체입니다.

이론상 CO2 설치시 바닥과 가깝게 설치하는게 맞으나, 실질적으로 질식사는 인간이 호흡하는 1.5~2m 정도의 눈높이 즈음에서 이루어지기 때문에 보다 높은곳으로 설치포인트를 잡았습니다.

​

​

​

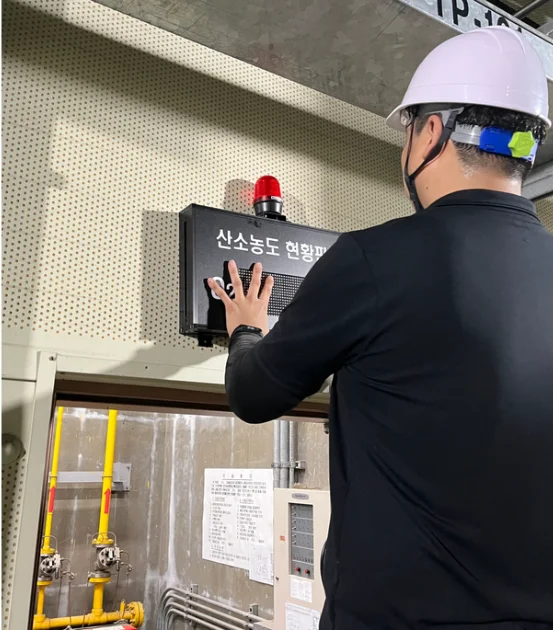

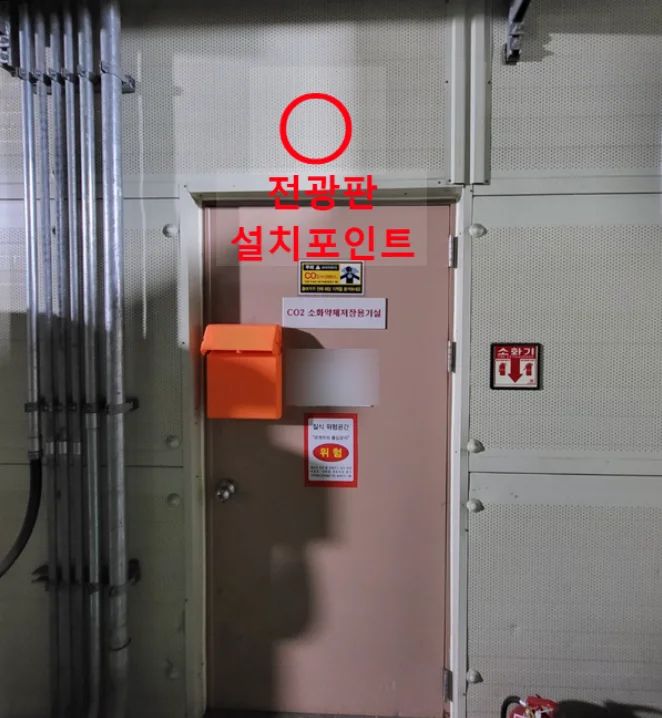

가스 현황판(전광판)+경광등 설치 포인트

실사때와 같이 소화약제실 출입문 외부 상단에 설치포인트를 잡았습니다.

​

​

​

​

​

■ 설치진행

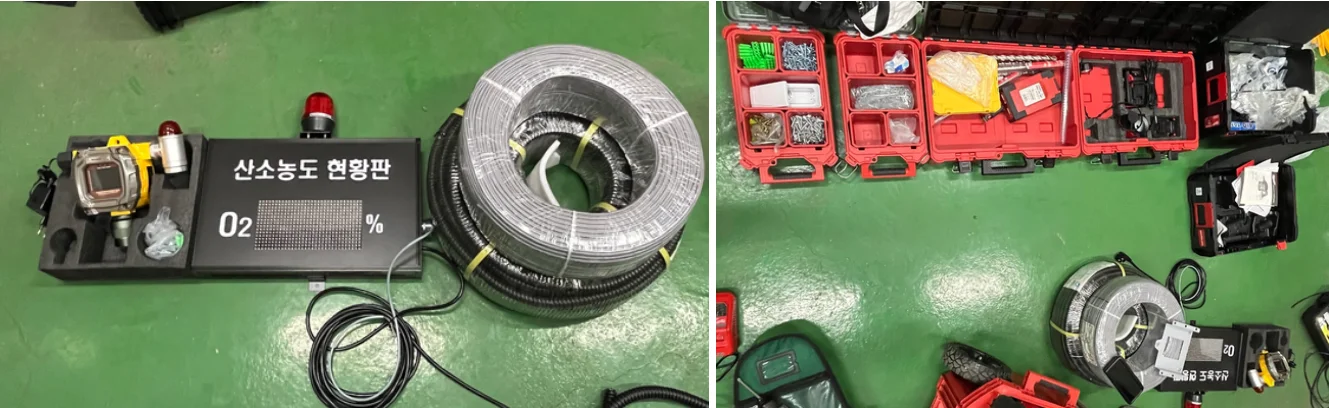

오늘의 설치 공사 기자재입니다.

​

​

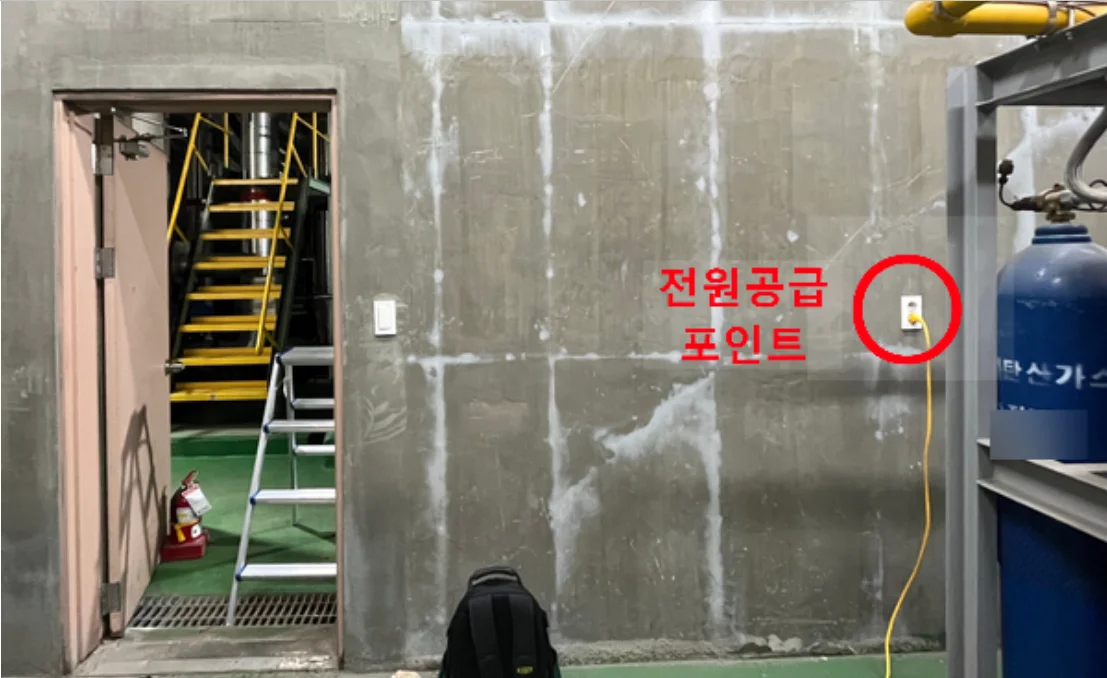

내부의 220V 콘센트 사용으로 별도의 전기공사 없이 전원공급을 진행할 수 있습니다.

​

​

​

​

​

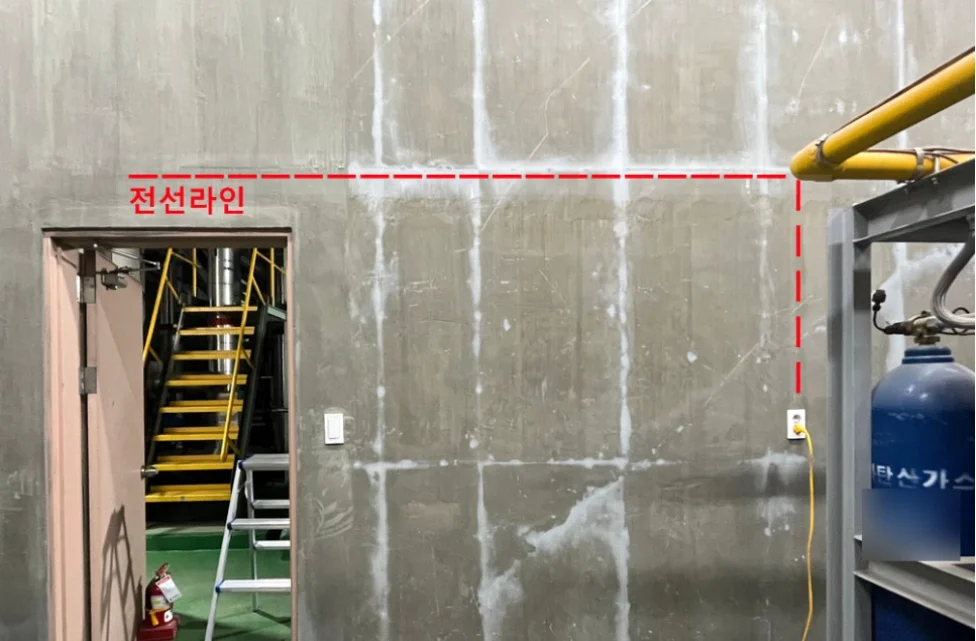

두개의 설치포인트로부터 전원공급까지 가까워 배선거리가 짧습니다.

전선이동은 GW 방수 주름관을 사용했습니다.

​

​

​

​

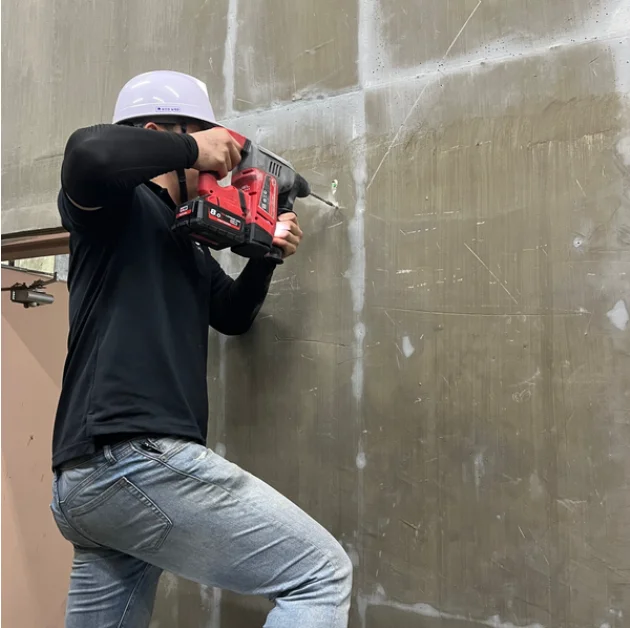

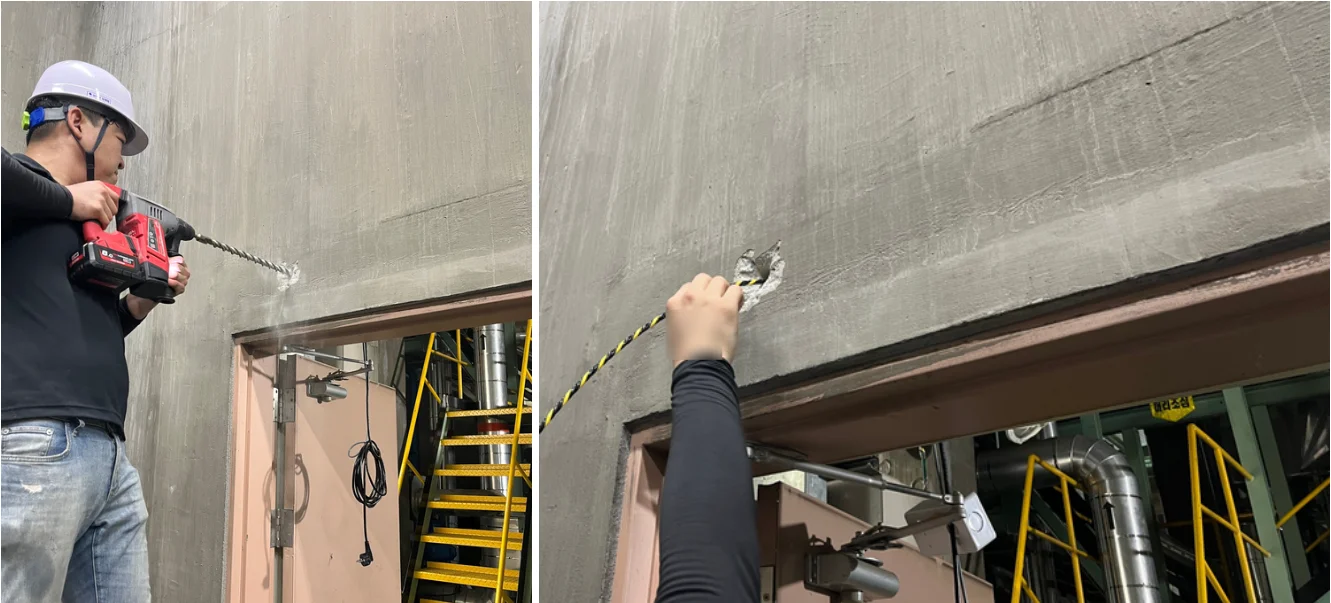

220V 콘센트가 내부에 있어, 외부 전광판과의 전원연결을 위해 콘크리트 타공을 해야합니다.

​

진행 중 벽 내부에 예상치 못한 철판이 있어, 어려움이 있었지만 타공은 문제 없이 진행 했습니다.

​

​

​

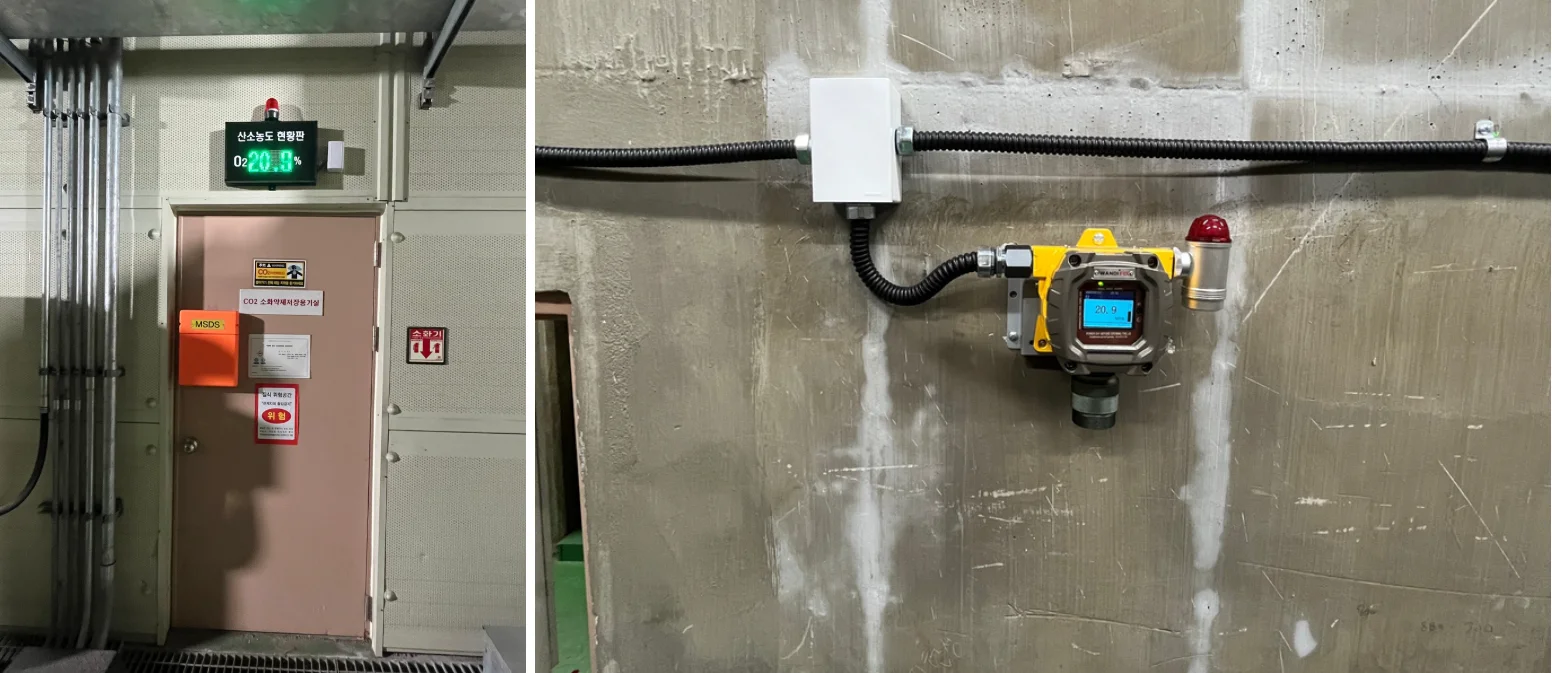

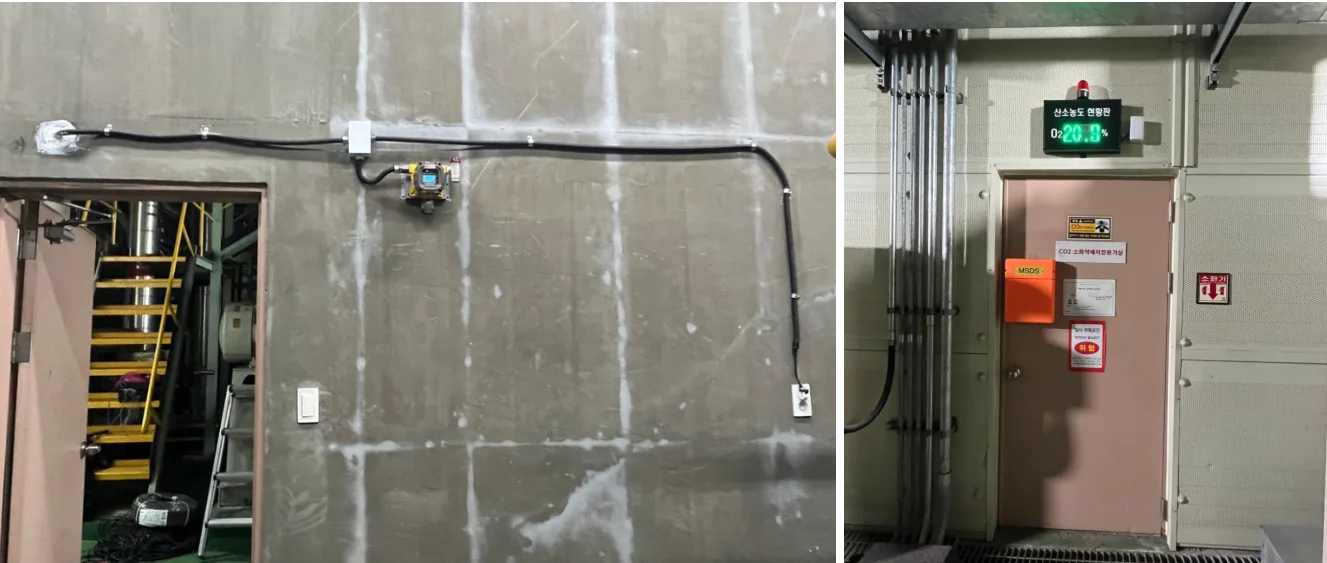

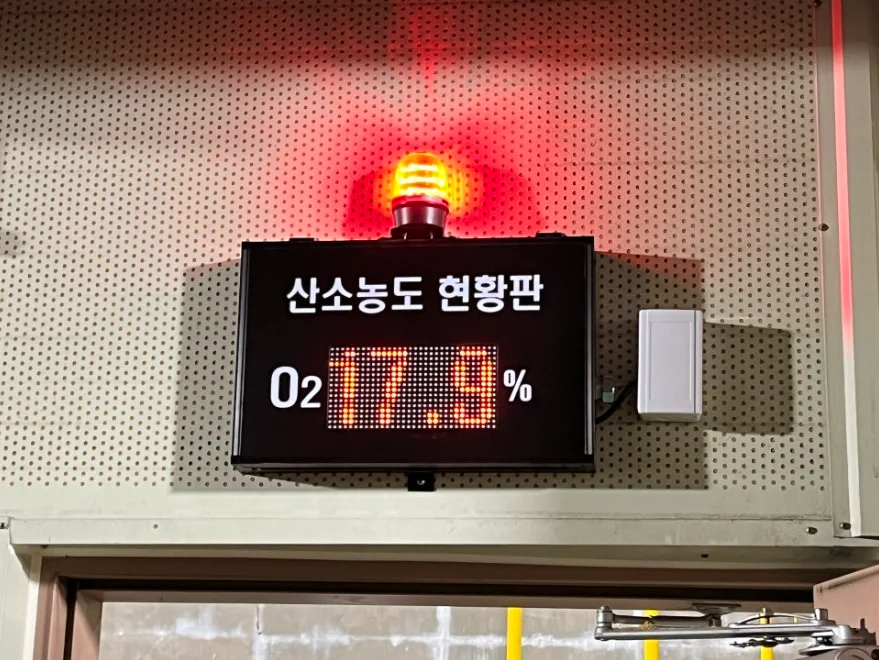

설치가 완료되었습니다. 테스트가스를 통하여 수치변화 및 전광판과 경광등의 동작 상태를 확인합니다.

​

​

​

​

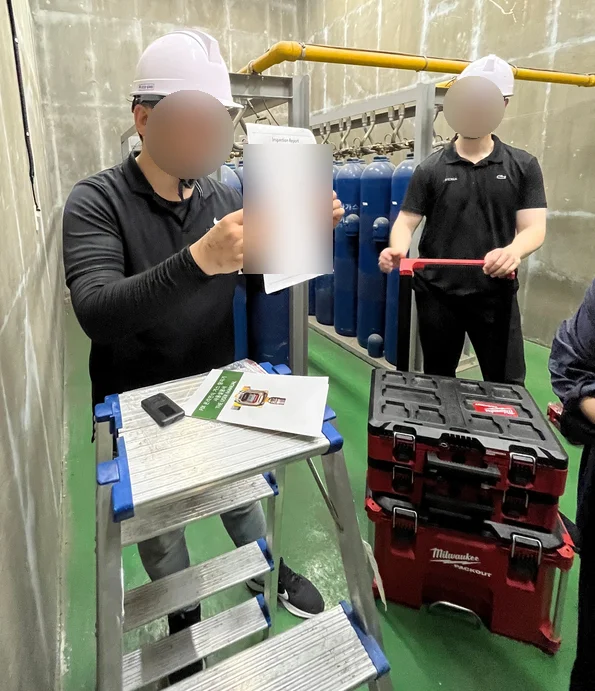

담당자분들께 제품안내와 교육을 진행을 끝으로 설치 공사가 완료되었습니다.

​

​

​

​

​

​

금번 설치를 진행한곳은 실사 방문 후 설치 공사까지 이어진 현장이었죠.

현장에서는 변수가 발생하기 마련이지만, 실사 진행으로 변수를 최소화할 수 있었습니다.

​

​

​

​

​

​

저희 알에스코리아는 한국 정식 지사이며 A/S 수리, 교정가스시설 및 제작 출고 시스템이 완비되어있습니다. 단순 판매 외에 자체검교정, 국내수리, 제작출고등 가스 특화업체입니다. 다양한 환경에 납품 및 설치를 진행한 경험을 바탕으로 단순히 제품 판매를 떠나 가스를 측정하려는 환경에 맞춰 수분,고온 전처리기등 1:1 맞춤 시스템으로 진행 됩니다.
