설치] 제주 공공기관 소화약제실 / 이산화탄소 소화설비실 고정식 가스측정기 FIX800 O2 + 전광판 설치공사

안녕하세요

알에스코리아 ZOE입니다.

​

​

​

지난 포스팅은 "또 제주에 가다" 1편은 정화조실 설치공사 였습니다.

아래의 URL을 통해 지난 포스팅도 확인해주세요!

​

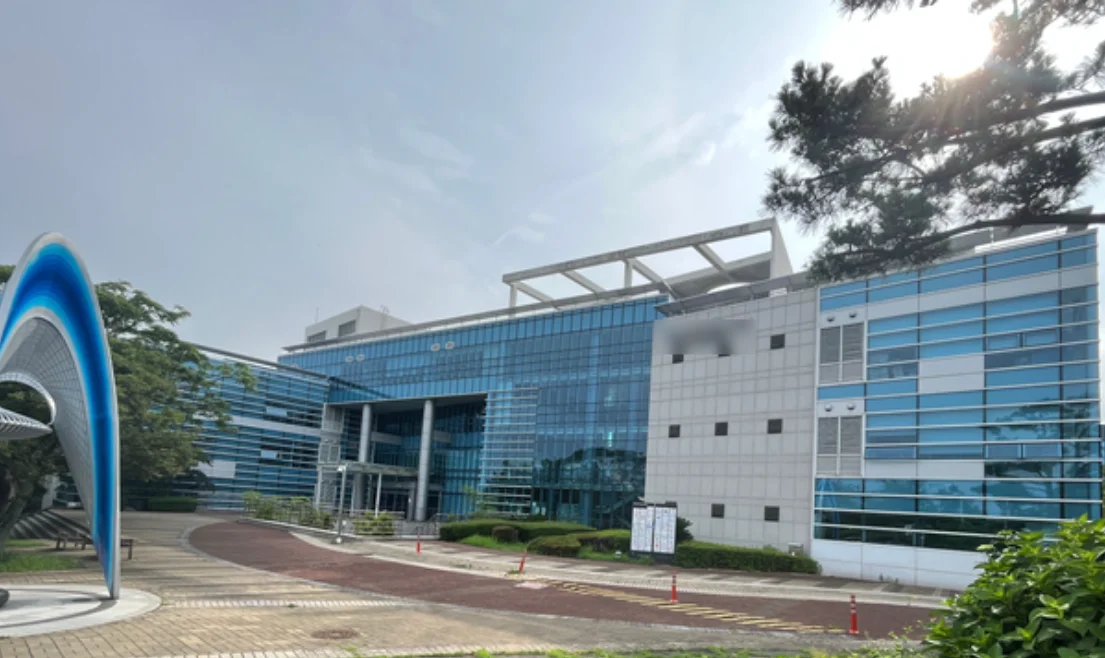

오늘은 제주에 위치한 공공기관 소화약제실 고정식 가스측정기

WANDI사의 FIX800 제품 설치와 전광판 설치 블로그 입니다.

해당 공사는 총 세개의 건물에서 진행될 예정입니다.

한 건물당 세개의 설치포인트가 있으며 정화조실, 소화약제실, 졸라펌프실, 피트실에 설치 예정입니다.

​

​

​

​

​

​

■ 제품

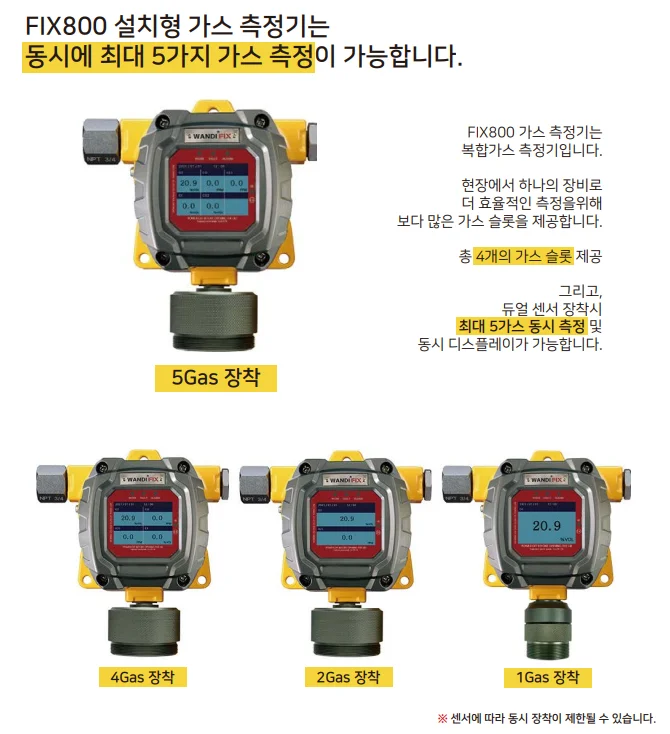

완디브랜드의 고정식 가스측정기 FIX800 입니다.

동시 측정 및 디스플레이가 가능한 제품입니다. 현장에서 하나의 장비로 더 효율적인 측정을 위해 보다 많은 가스슬롯을 제공합니다. 총 4개의 가스 슬롯이 제공되며, 듀얼센서 장착시 최대 5가지 가스가 장착됩니다.

​

​

​

​

■ 소화약제실

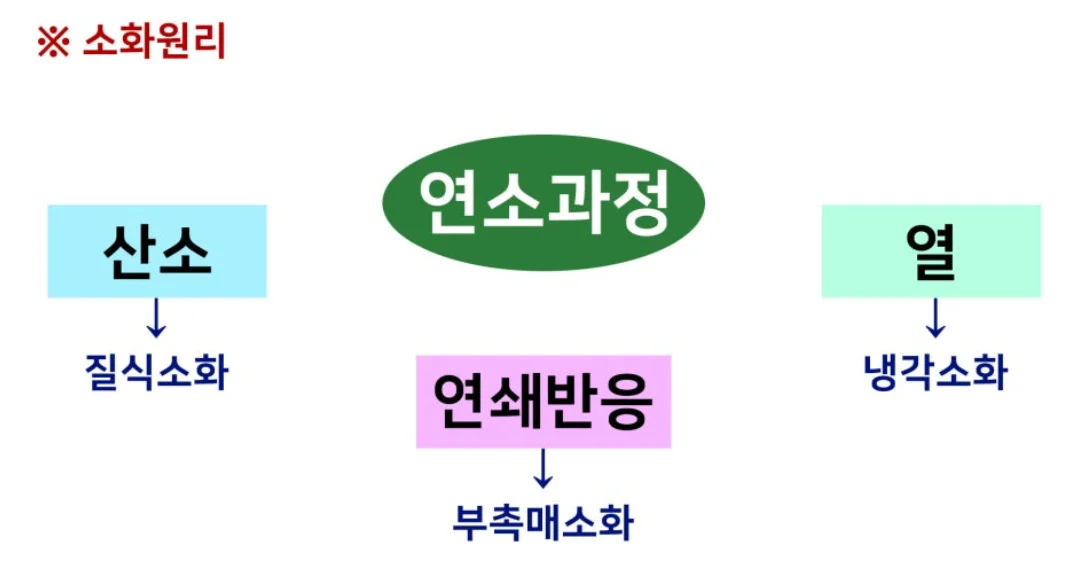

소화의 원리에는 세가지가 있습니다.

- 산소를 차단하는 질식소화

- 열을 제거하는 냉각소화

- 연쇄반응을 차단하는 부촉매소화가 있습니다.

​

​

소화약제실은 이산화탄소 소화약제가 있는 용기들을 저장하는 장소이죠. 이산화탄소 소화설비는 산소를 차단하는 질식소화의 방법을 사용합니다.

​

​

​

이산화탄소 소화설비의 화재안전기준(NFSC 106) 제4조(소화약제의 저장용기 등)을 보면 이산화탄소(CO2) 소화약제의 저장용기는 방호구역 외의 장소에 설치하도록 법제 하고 있습니다.

​

​

2019. 8. 13 기준으로 일부 개정된 법령 파일 첨부드리니 참고 부탁드립니다.

​

​

이처럼 이산화탄소(CO2) 소화약제의 저장용기는 아무데나 비치해선 아니되고 별도의 저장용기 실을 만들어 보호하라고 되어있습니다.

또한, 이산화탄소 소화설비를 두고있는 공간에서는 질식, 중독, 사망사고 예방을 위해 가스측정기를 설치 후 측정값을 관리해야 합니다. 누출만으로도 질식사가 발생할 수 있는 환경이기 때문입니다.

​

​

​

​

​

■ 설치포인트

설치포인트는 총 두개로, 소화약제실은 A,B건물에만 위치합니다.

​

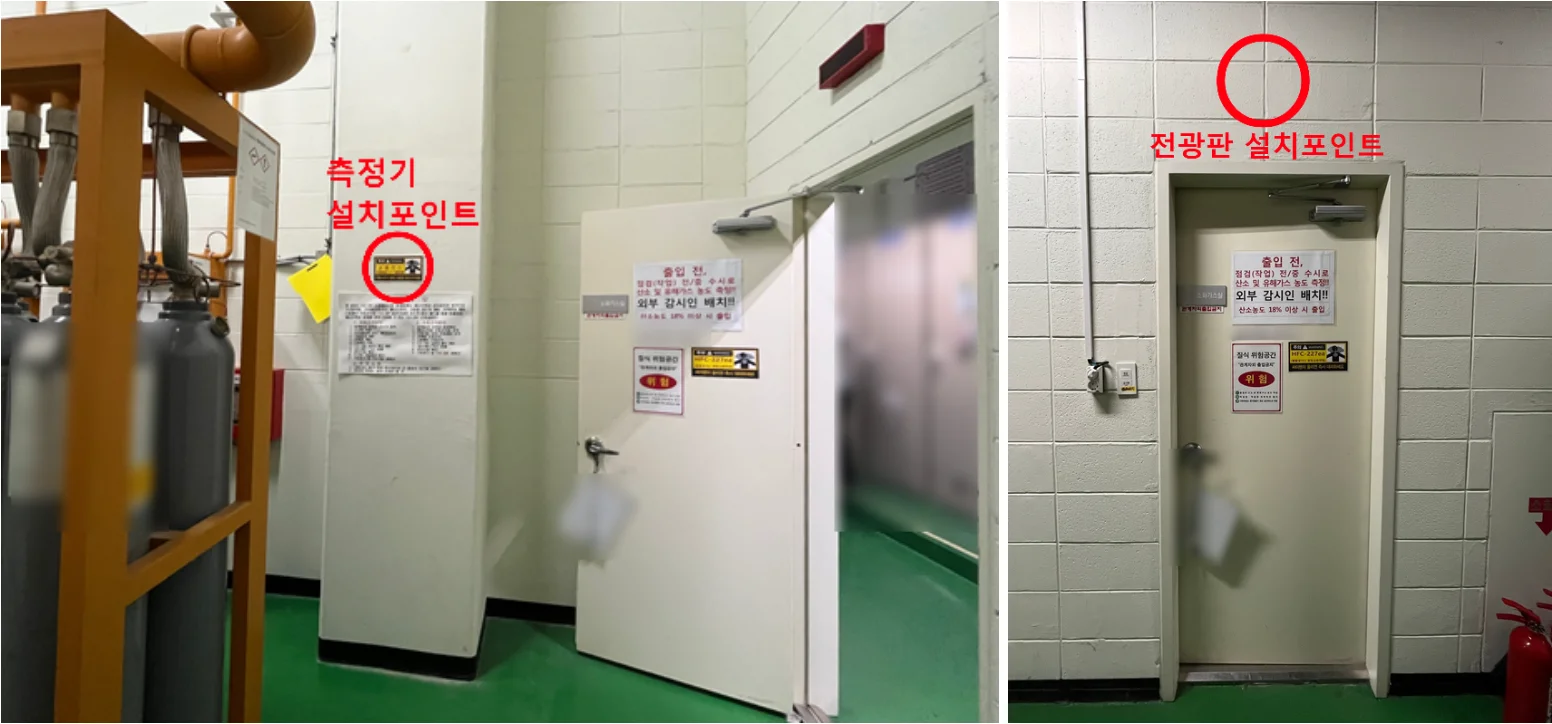

소화약제실 내부 저장용기 근처에 FIX800 설치포인트를 잡았고, 외부 출입문 상단 중앙에 가스현황판(전광판) 설치포인트를 잡았습니다.

​

​

​

​

​

​

■ 설치

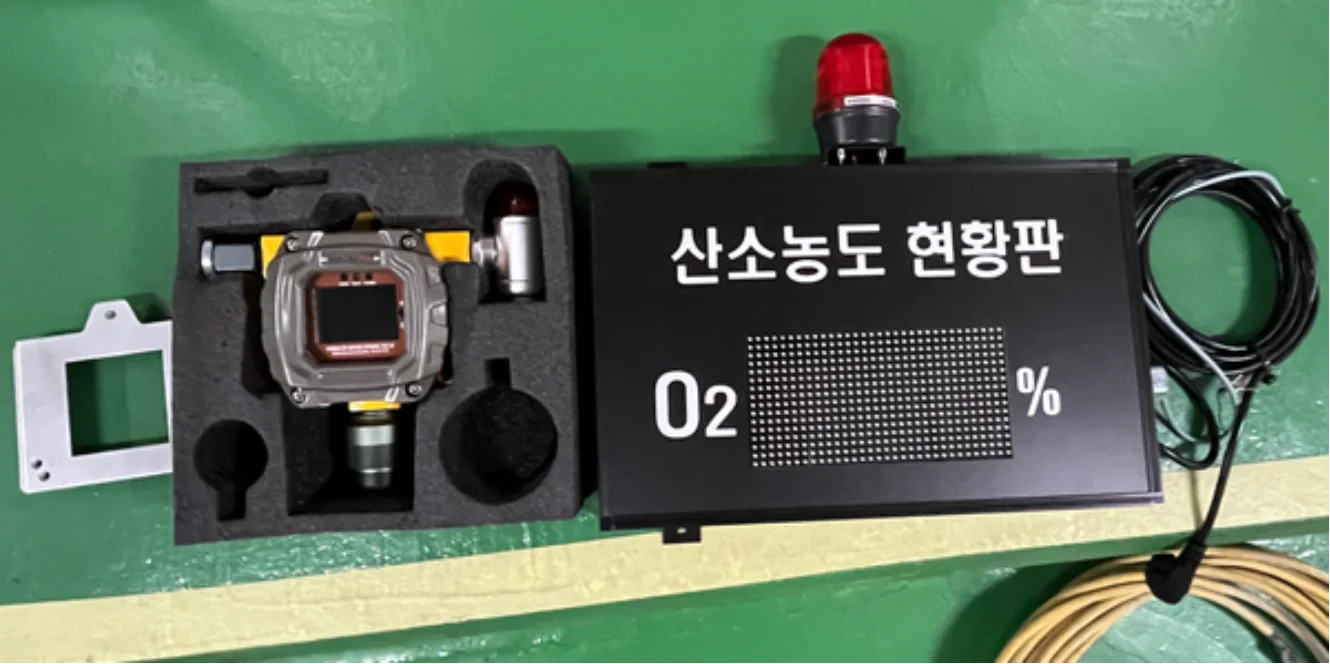

설치 기자재 입니다.

소화약제실에 설치할 안전범위 센서가 장착되어있는 설치형 가스측정기 FIX800 산소(O2) 0~30% 제품과 전광판이 있습니다.

​

​

​

​

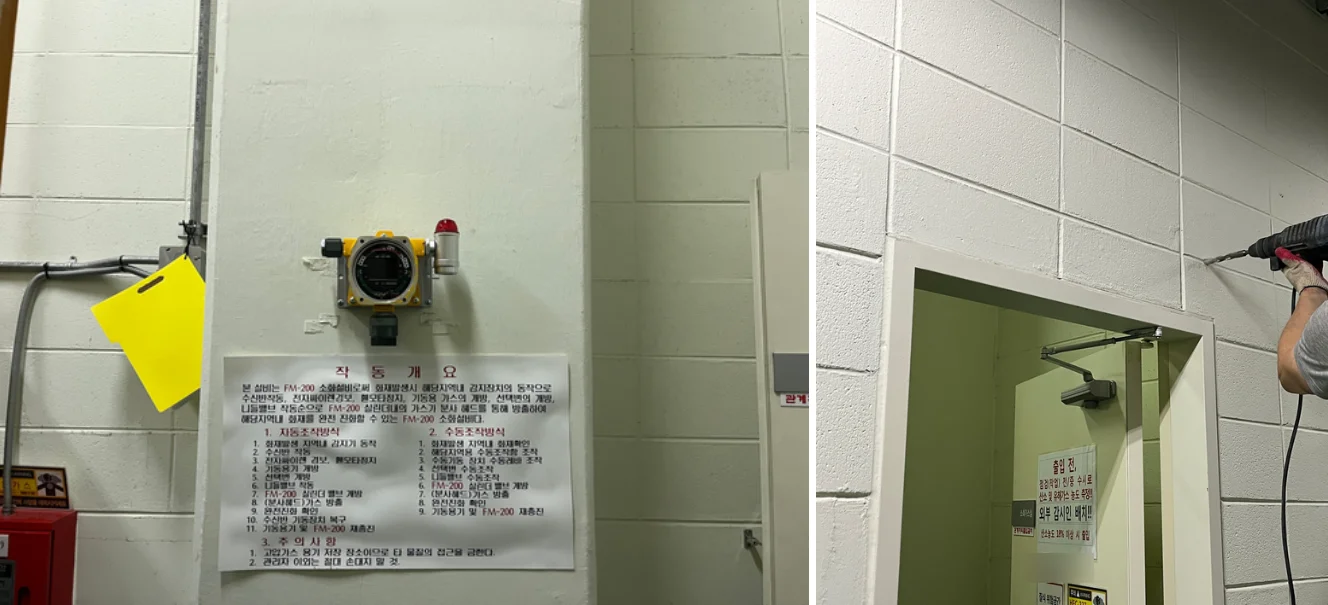

소화약제실 내부 설치포인트에 측정기 설치중입니다.

외부 전광판과의 연결을 위해 타공을 진행합니다. 벽돌을 쌓아올린 벽으로서 강한압력을 가할경우 벽돌이 부서질 수 있어서 섬세하게 진행을 합니다.

​

​

측정기, 전광판에서 온 전원선들을 정션박스를 통해 정리합니다.

​

​

​

​

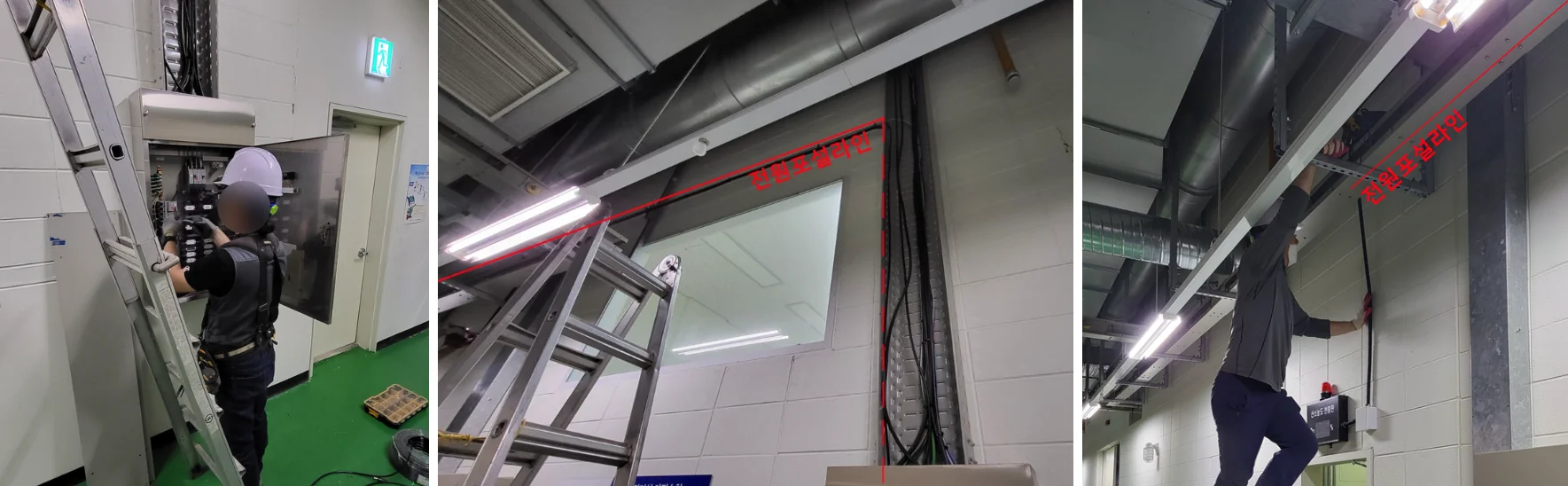

전광판 설치 포인트 가까운곳에 220V 콘센트가 있었지만, 유저 요청으로 분전반(a.k.a 두꺼비집)에서 전원공급이 이루어졌습니다.

전광판과 분전반의 거리는 가까웠지만 층고가 높아 고소작업 및 전원연결에 시간소요가 있었습니다.

​

​

​

​

​

​

​

■ 설치완료

​

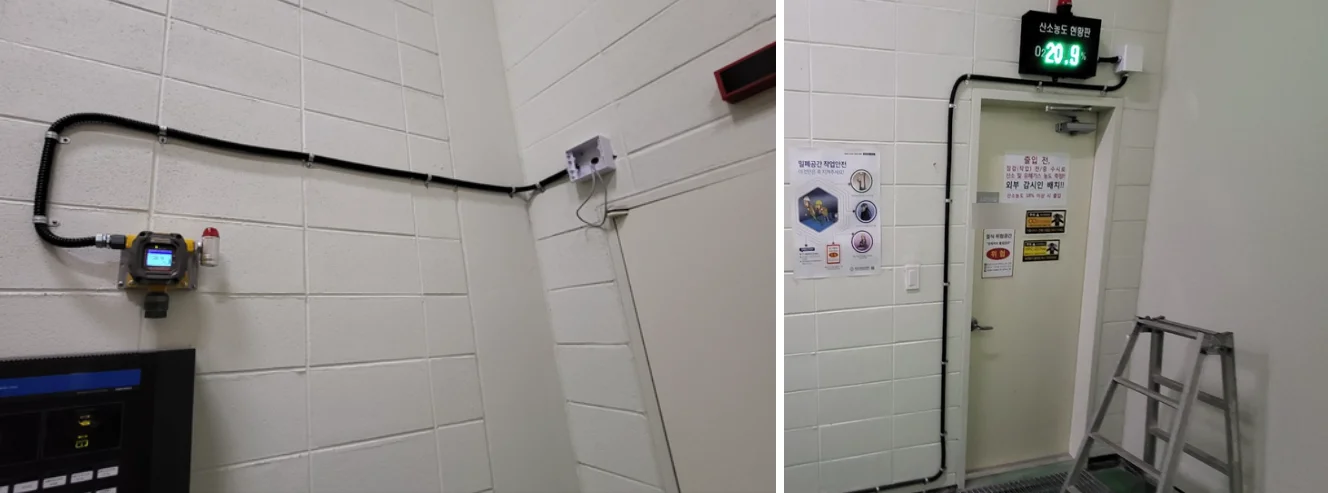

A건물

​

​

​

​

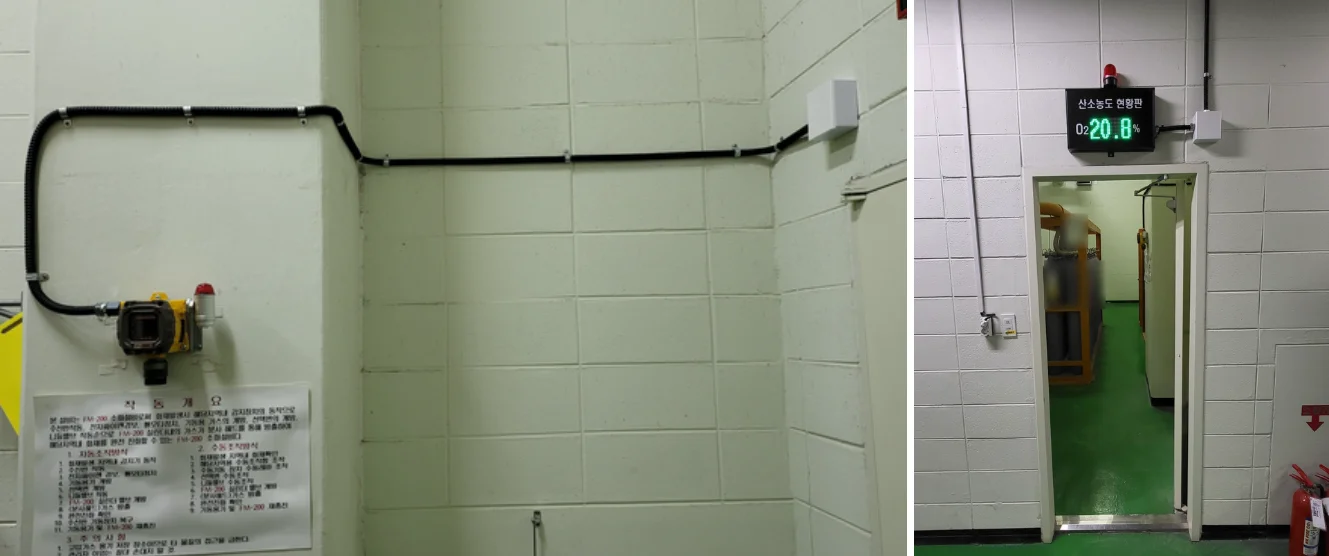

B건물

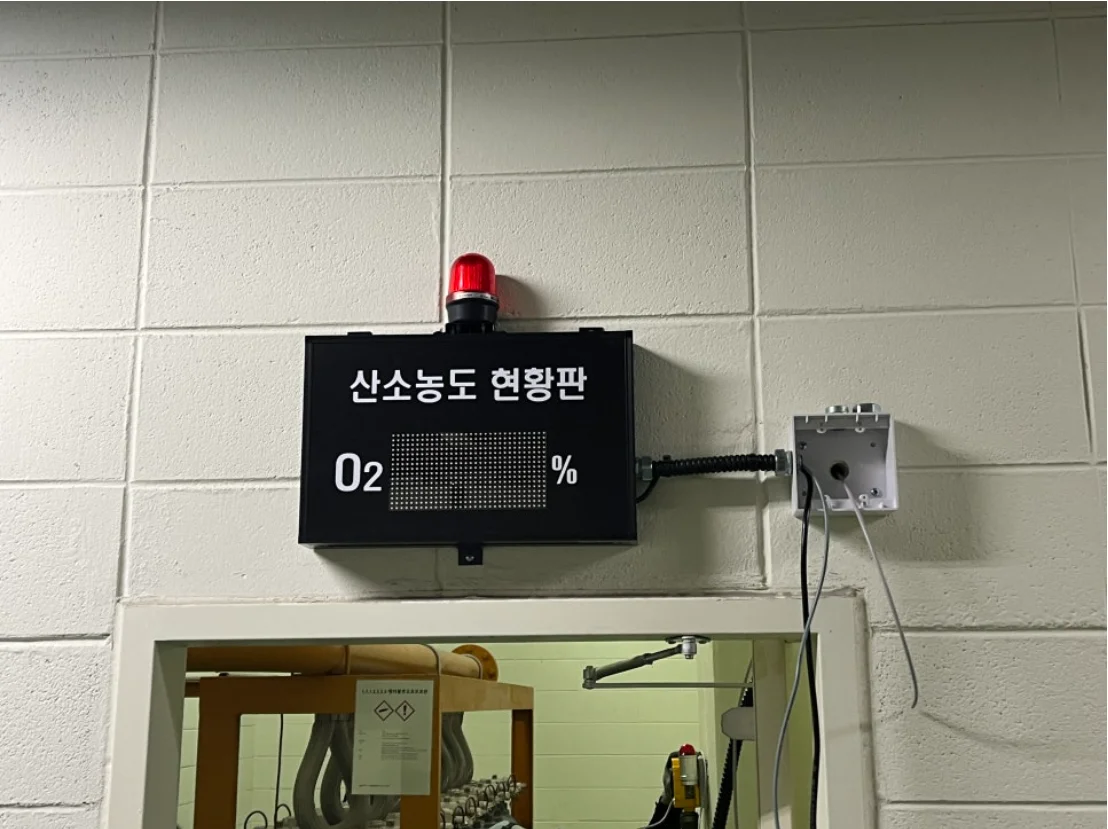

두 건물에 있는 소화약제 저장용기실에 FIX800 산소(O2) 0~30% / 가스현황판(전광판) 설치가 완료되었습니다.

​

​

설치형 가스 측정기 FIX800제품은 DC24V를 통해 전원공급이 가능하여 24시간 연속 측정이 가능합니다. 전광판에 전원을 인가하면 동시에 측정기가 동작하여, 측정되는값을 실시간으로 체크할 수 있습니다.

​

​

​
