클린룸 내 VOC를 측정합시다. FIX800 VOC 10ppm 설치 및 시운전 feat R9600 데이터로거

데이터로거 R9600 모델이 단종되어 대체품 RN3000으로 안내드립니다.

RN3000모델에 대한 상세정보는

아래 제품 링크를 통해 확인하실 수 있습니다.

오늘의 블로그 포스팅은 2021년 4월부터 6월 사이의 일을 담고있습니다.

​

목적지는 경기도 시흥의 한 생산공장

​

무엇을 만드는 곳인지를 적으면 너무나 큰 힌트가 되기때문에 적지 않겠습니다.

​

각설하고 바로 본론 시작합니다.

-------------------------------------------------------------------------

​

해당 업체는 어딘가에 들어가는 무언가를 어떻게든 만드는 회사이며 생산품의 특성상 크린룸에서 연구및 제작이 이루어집니다. 그만큼 클린하시다는거지

​

세상의 모든 클린룸이 같은 조건으로 운영되는지는 모르겠으나 그 특성상 미세먼지, 온도, 습도, 각 룸의 차압이 규정 안에 들어도록 관리되고있습니다. 그런 와중에 무슨 가스 측정기냐 이게 중요합니다.

​

생산 공정 청소를 위하여 주기적으로 약품 청소가 이루어지고, 그 약품 ( VOC 계열) 의 잔여 가스가 룸 내에 남을시 작업자의 안전은 물론이거니와 자재등에 묻게되어 불량을 초래할 수 있습니다. 그게 측정기의 설치 이유입니다.

​

요약하자면 #클린룸 내 #실내대기질 측정이라고 할 수 있겠습니다. 간혹 클린룸 내 가스 라인이 다니는 경우 폭발위협 등에 대비하기 위한 설치형 제품을 선정하는 경우는 있지만 이번 경우는 처음이라 할 수 있습니다.

​

​

​

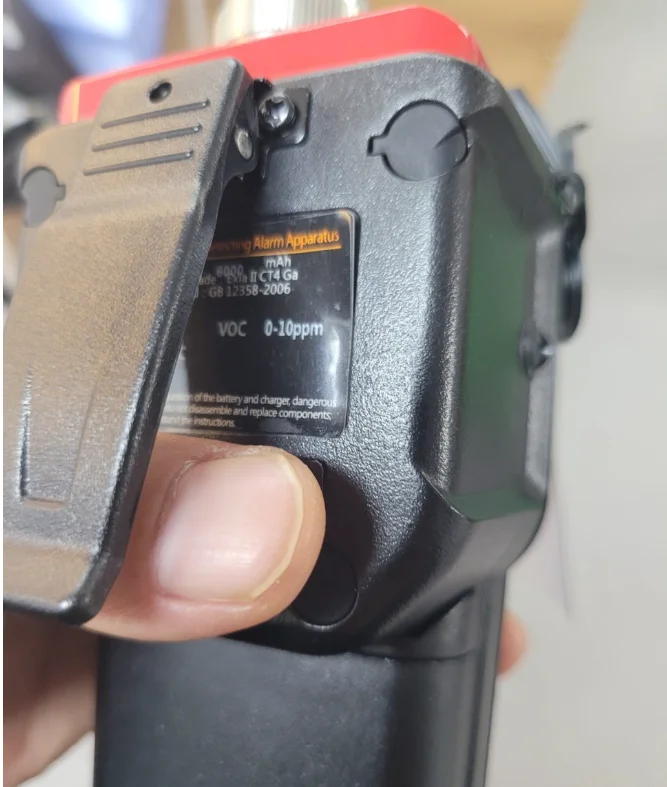

실내 대기질 측정은 보통 정밀한 측정을 위해 0-2ppm (2000ppb) 급의 측정을하는 경우가 일반적이나 사용하는 약품에 대한 정확한 정보가 없기 때문에 만약에 대비하여 약간 높은 범위의 0-10ppm 데모를 들고 현장에 방문했습니다.

​

클린룸 내 미팅은 여러가지 의미로 쉽지 않습니다. 하지만 가장 어려운 부분은 방진복을 입는 일이죠. 단체로 방진복을 입고 일하는 모습을 보면

​

대만의 딤섬 레스토랑 딘타이펑에 온 것 같은 기분이 듭니다.

​

VOC 발생이 예상되는 몇 포인트를 방문하여 데모를 시연하고 미팅을 무사히 마쳤습니다.

​

측정이 필요한 룸의 개소가 한 곳이며.

실시간 데이터관리 및 알람등이 필요한 점.

소독제를 많이 사용시 2ppm 이상이 발생하는 점

등을 고려하여 설치형 VOC 측정기인 #FIX800 VOC 10ppm 과

데이터 관리 를 위한 로거인 슈미아사의 #R9600 을 함께 구성하기로 하였습니다.

​

FIX800 안내영상

https://youtu.be/2qCmopTkHps

​

​

R9600 안내영상

​

https://youtu.be/fNz-ReE_P7w

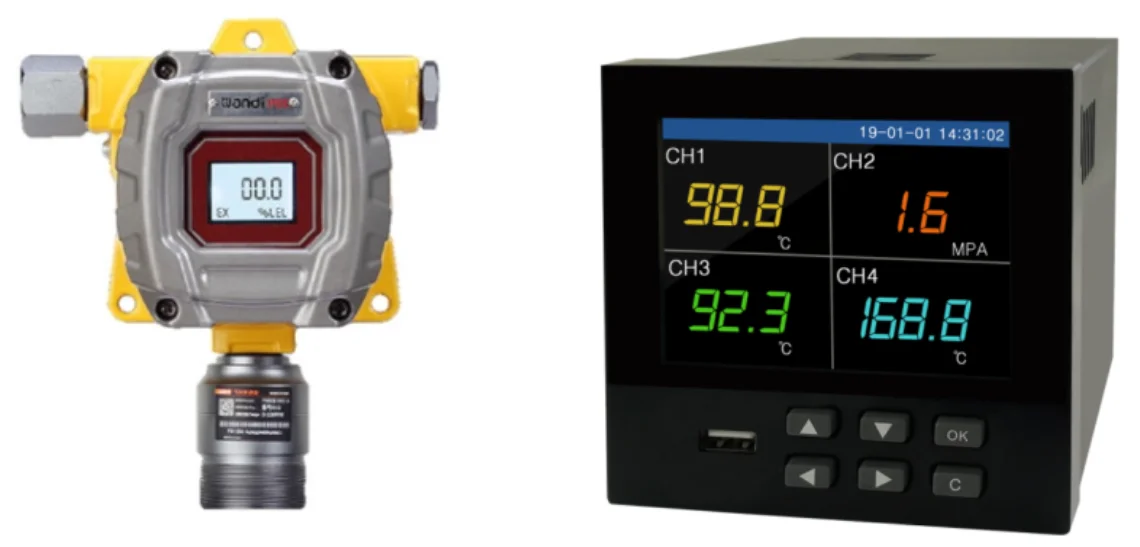

사진은 메뉴얼상 대표 이미지로서 실제 출고품과 디스플레이 표기 내용이 상이합니다.

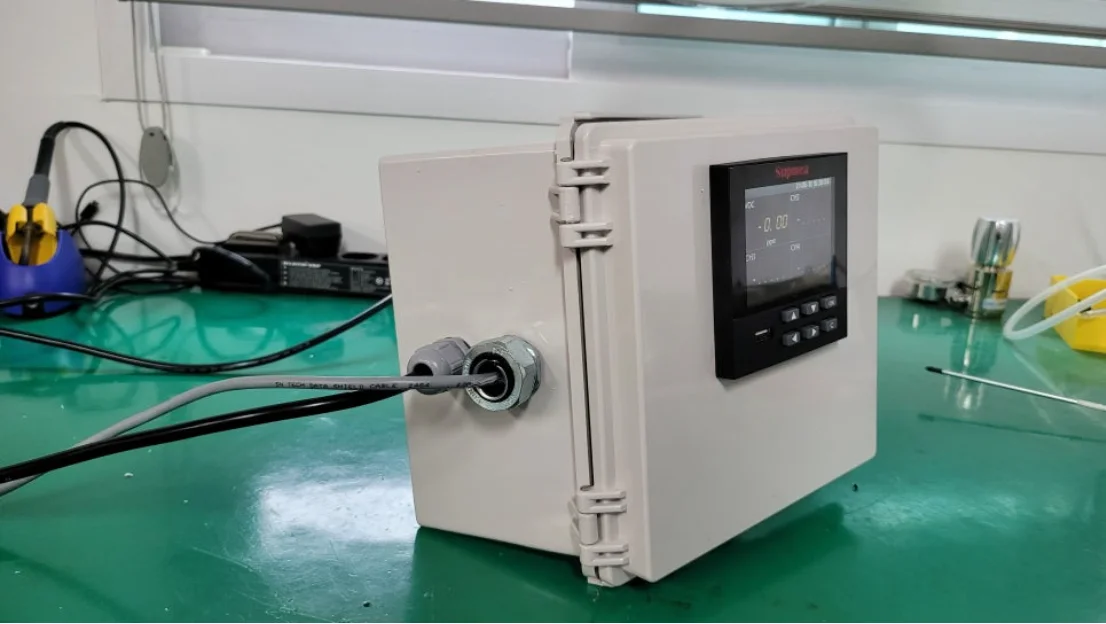

애써 온/습도 압력이 잘 관리되고있는 클린 룸 벽에 커다란 구멍을 뚫을 수 없으니 데이터로거는 소형 함체로 구성을 하였습니다.

이번 설치는 하나의 제품만 연결되지만 추후 채널 확장이 발생할 경우를 대비해 터미널 블럭을 추가했습니다.

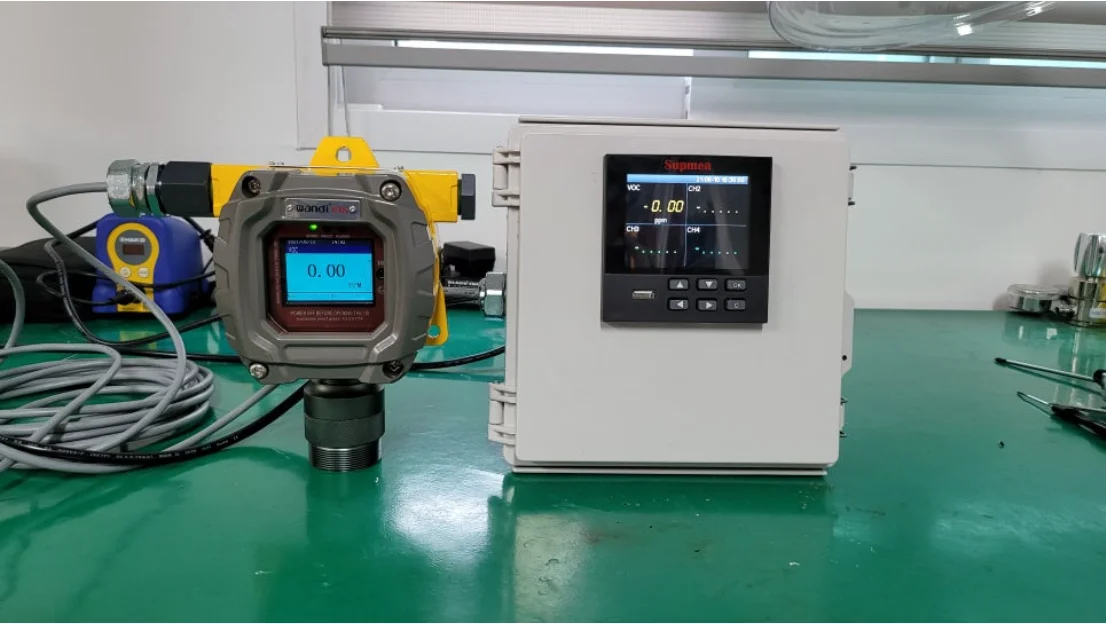

기기 송출 신호와 데이터로거 수신을 체크하였습니다. 그리고 대망의 설치일입니다.

​

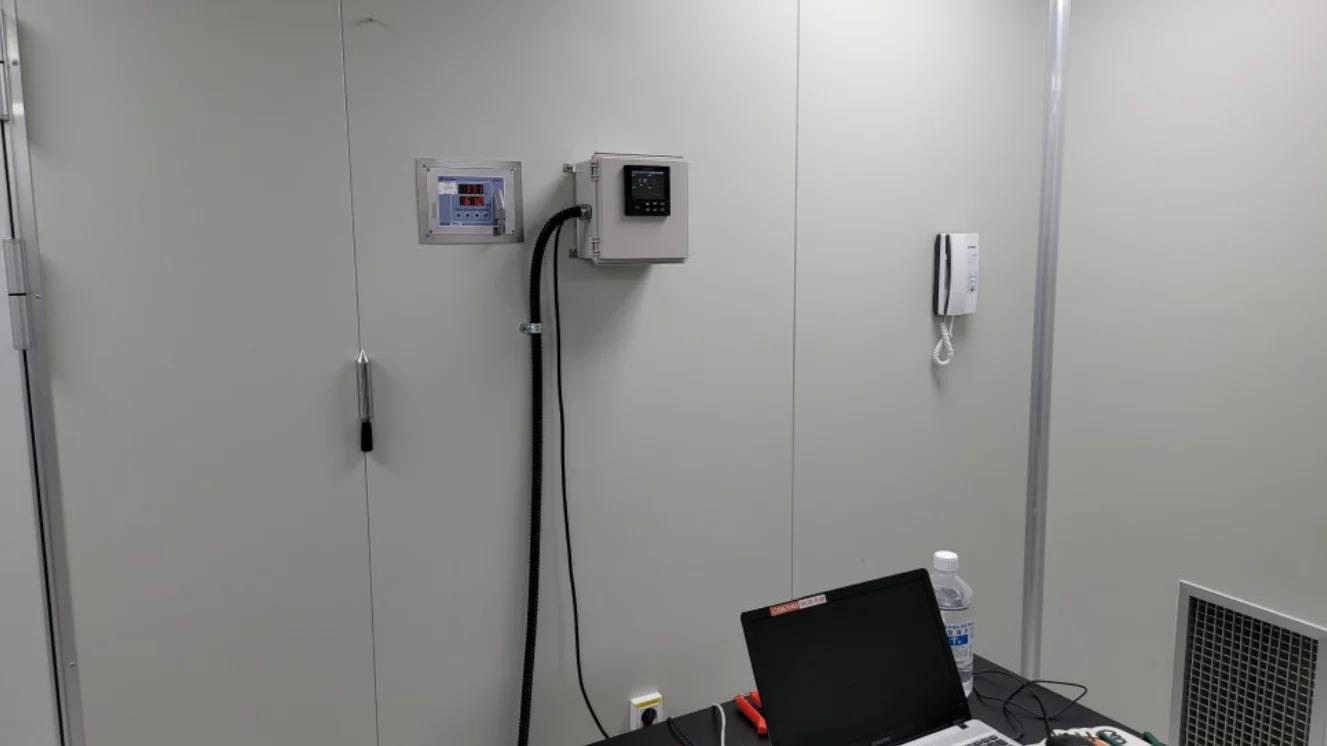

데이터 관리의 편의를 위하여 사무공간 쪽 온습도 트렌스미터 인근에 데이터로거를 설치했습니다. 그다음 선을 쭉쭉쭉쭉 당겨서

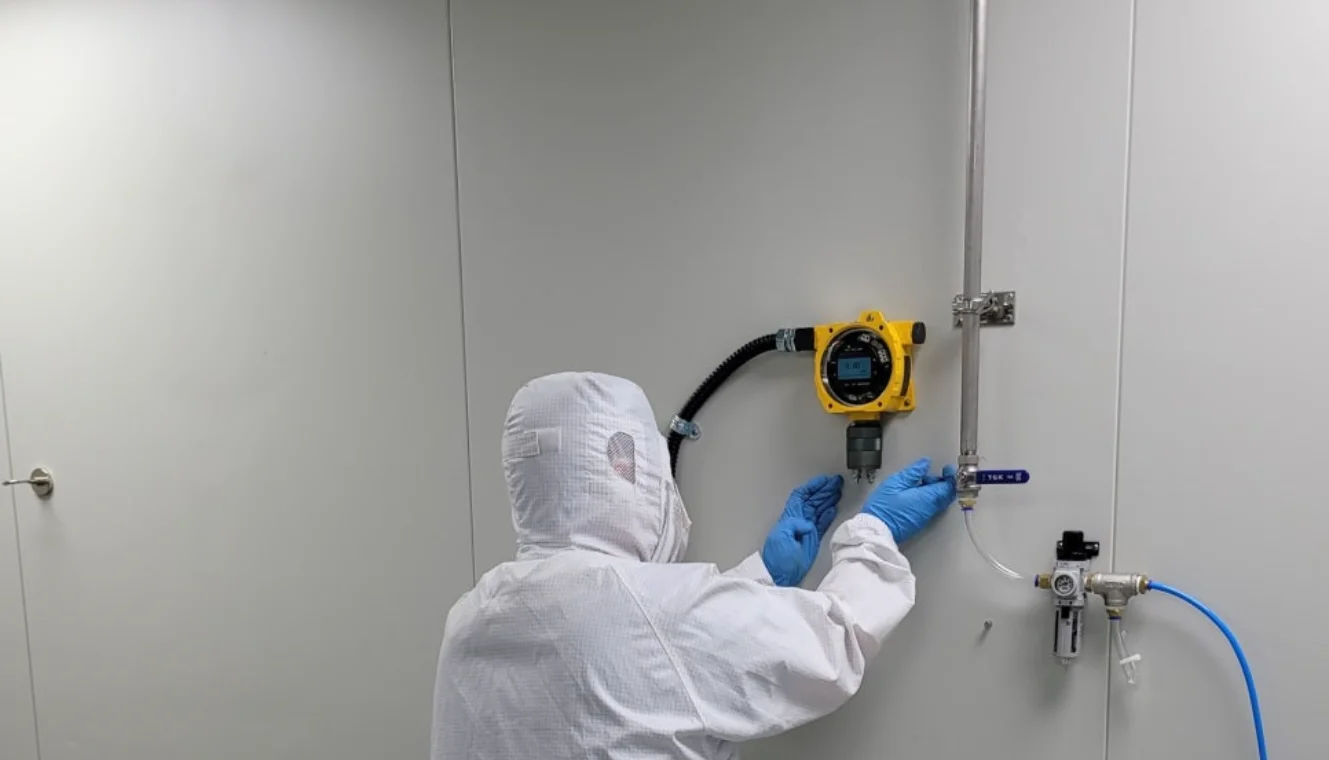

클라이언트가 요청한 포인트에 가스 측정기를 설치하고 있슷 모습입니다.

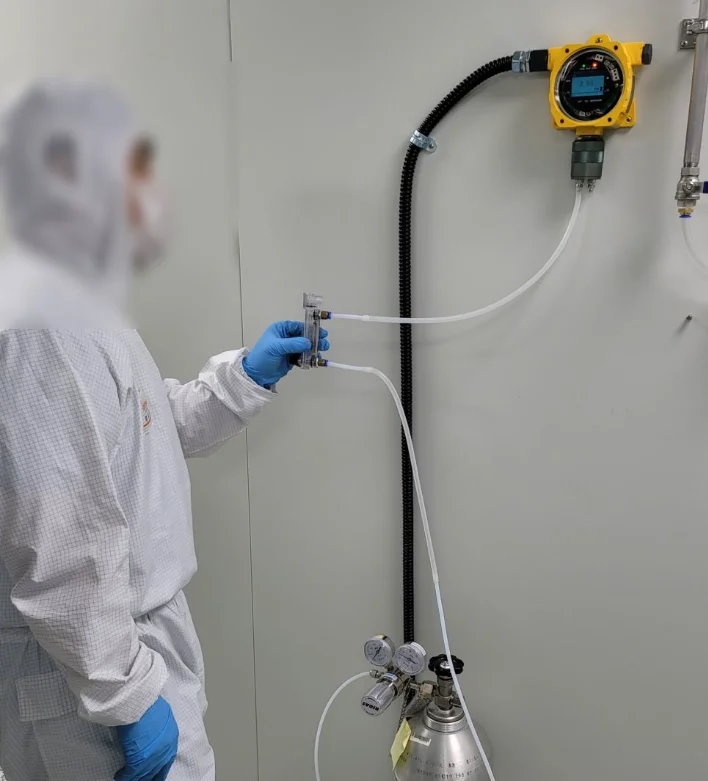

이미 교정이 되어서 출하가 되는 제품이지만 일종의 퍼포먼스 개념으로 현장 교정 검증을 실시합니다. 이젠 더 말할 것도 없지만 당연히 잘 나옵니다.

​

이렇게 납품 및 설치 후기를 마치면 아름다울 건데....

​

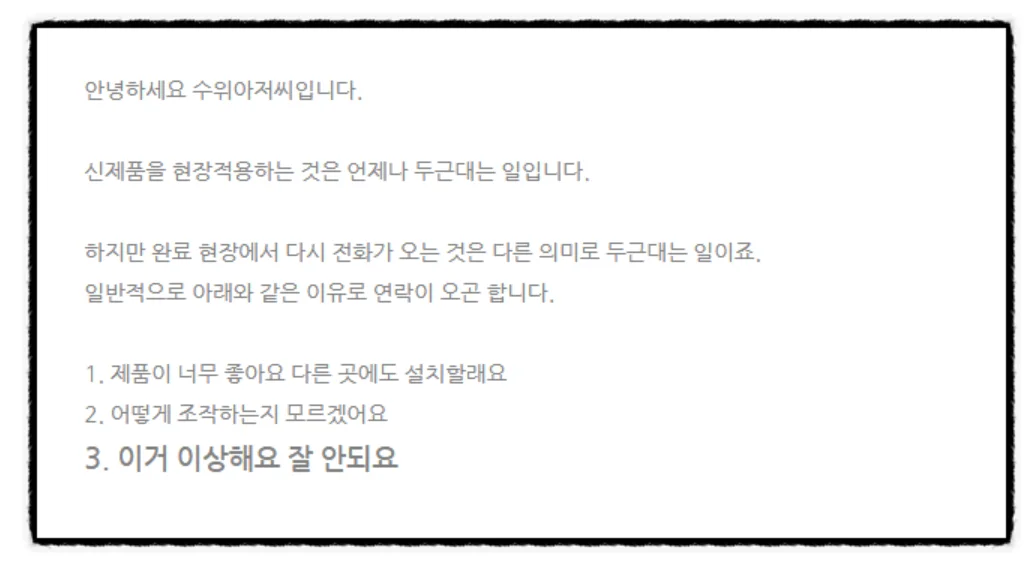

전화가 다시 걸려 옵니다. 설치 완료된 건에서 전화가 오는 이유는 예전 포스팅에서 다룬 적이 있습니다.

​

현장에 다시 나가봅니다. 상황인 즉슨 몇번의 대청소가 있었음에도 불구 VOC 의 수치를 확인 할 수 없다. 라는 이야기 인데요. 두가지 정도 원인을 생각할 수 있습니다.

​

1. 소독약의 사용량이 너무 미비하여 금새 대기중 측정 불가의 수준으로 희석된다.

2. 설치된 FIX800이 VOC 가스와 반응하기 전 공조기에 의해 가스가 빨려 나간다.

​

두가지의 가설을 증명하기 위하여 재방문합니다.

​

먼저 기기 인근에서 소독약을 분사한 뒤 반응성을 테스트 해 보았더니 정상적인 반응을 합니다 즉 기기는 열심히 일을 하고 있다는 뜻인데요 분사후 일정시간이 지나자 빠르게 수치가 0로 떨어집니다.

​

분사실험을 반복하며 설치포인트와 약간 떨어진 곳에서 휴대용 펌프식 데모제품으로 측정을 하니 정상적인 반응을 보였습니다. 확실이 클린룸 특성상 약간의 음압환경인 부분이 영향을 주었다 생각합니다. 즉 2번의 가설이 적중했죠.

​

솔루션은 측정기에 옵션으로 펌프를 추가하는 일이었습니다. 펌프추가는 약간의 커스터마이징이 필요하여 재 견적을 내고 제작에 돌입했습니다.

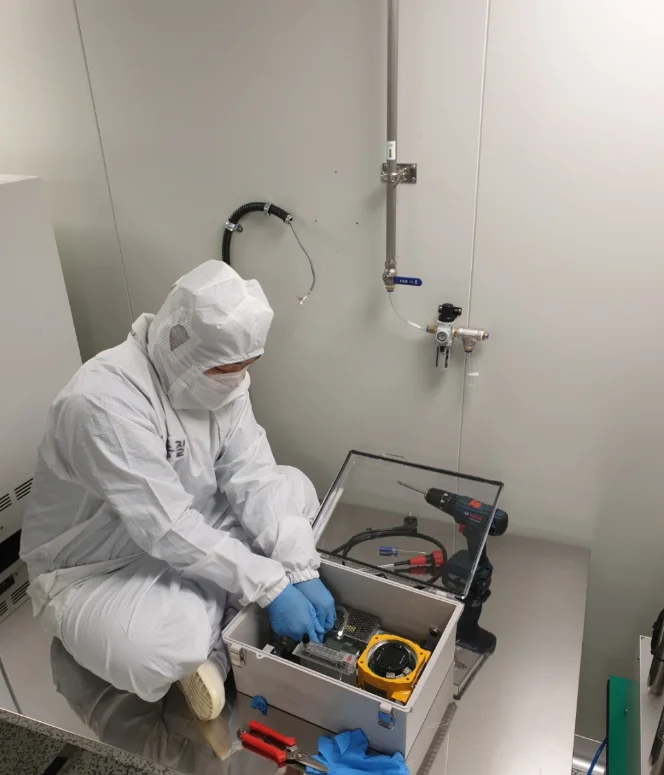

전원공급장치 펌프 유량 조절기를 케이싱하여 재방문했습니다. 양반다리를 하고 작업을 하는 것이 익숙하고 편안한걸 보아하니 역시 양반의 피는 속이지 못합니다.

측정기는 적정 환경과 유량에서 최고 성능을 보여줍니다. 대기확산식 제품이 갑작스러운 공기의 유입때문에 체하지 않도록 조절하여 변경된 환경에 맞게 기기를 다시 세팅합니다.

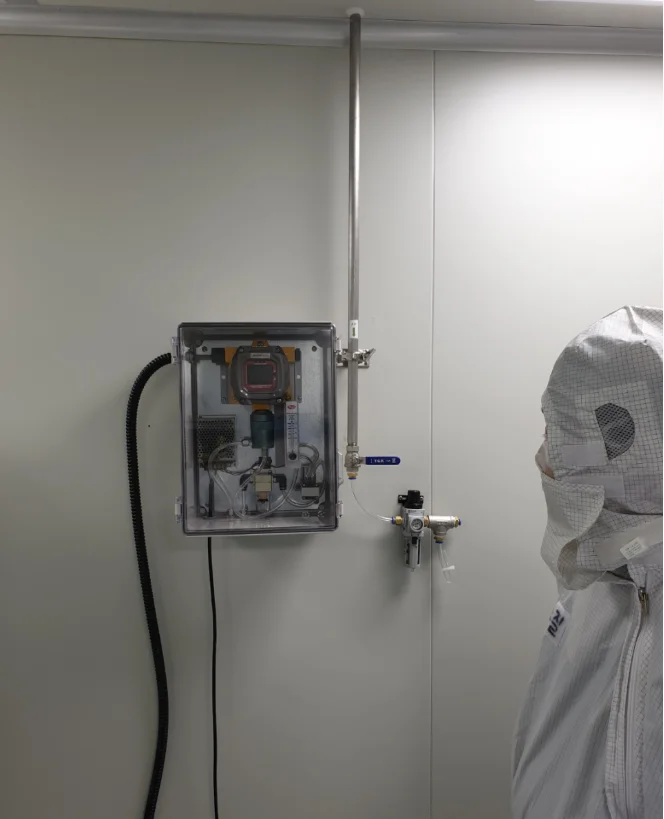

설치를 완료하고 전원을 기다리고 있습니다. 역시 옷이 날개라고 뭐라도 입혀 놓으니 그림이 훨씬 좋습니다.

​

이렇게 오늘따라 유독 긴 납품 및 설치 후기를 마치고 언제나처럼 요약 들어갑니다.

​

1. 클린 룸 내 실내 대기질 측정이 필요하면

2. 설치형 가스측정기 FIX800을

3. 쓰세요

4. 잘됩니다

5. 음압환경이어서 펌프 필요합니다.

​

​
