천연가스 발전소 — CH₄ 가연성가스 누설 감지 시스템

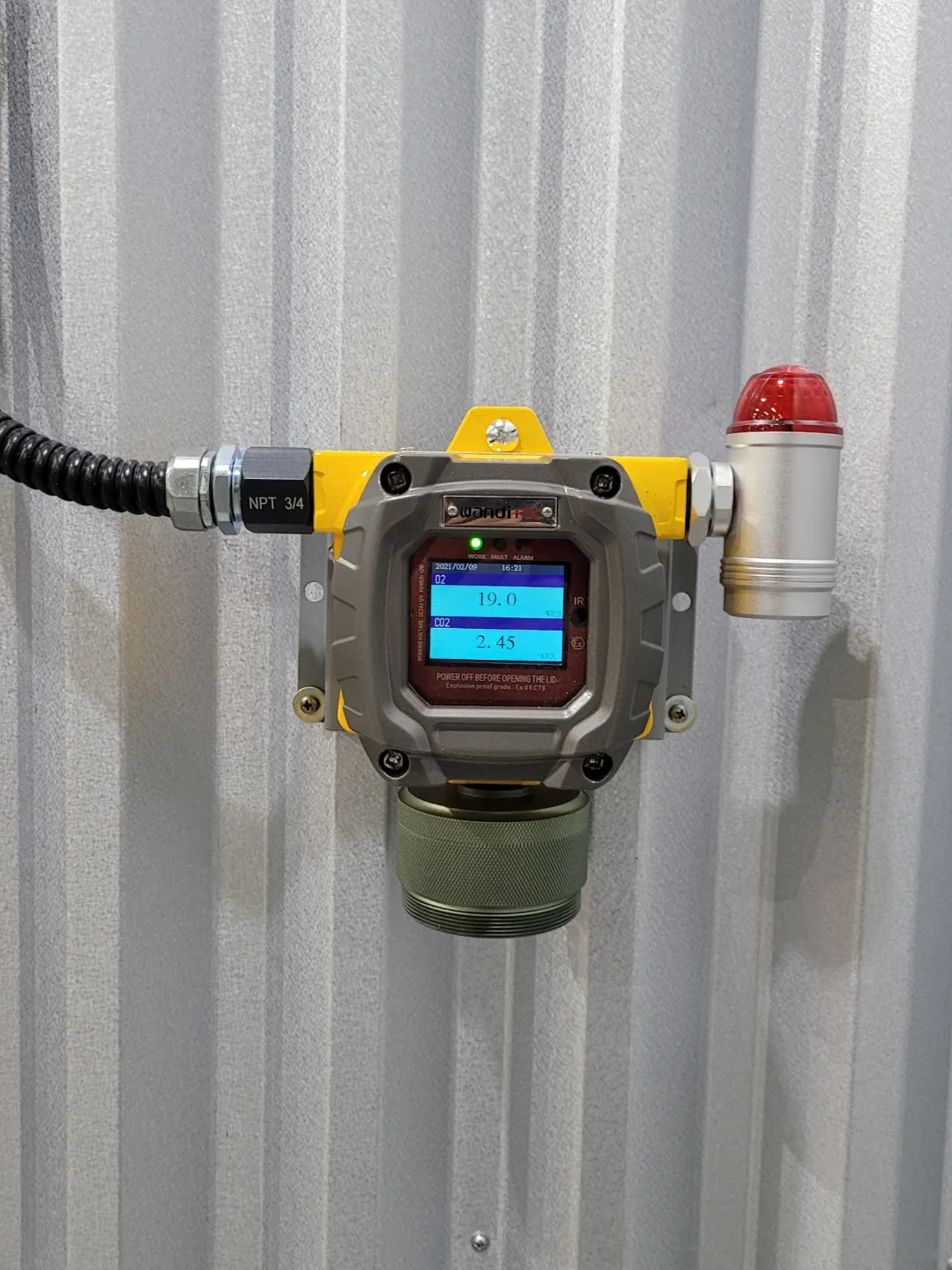

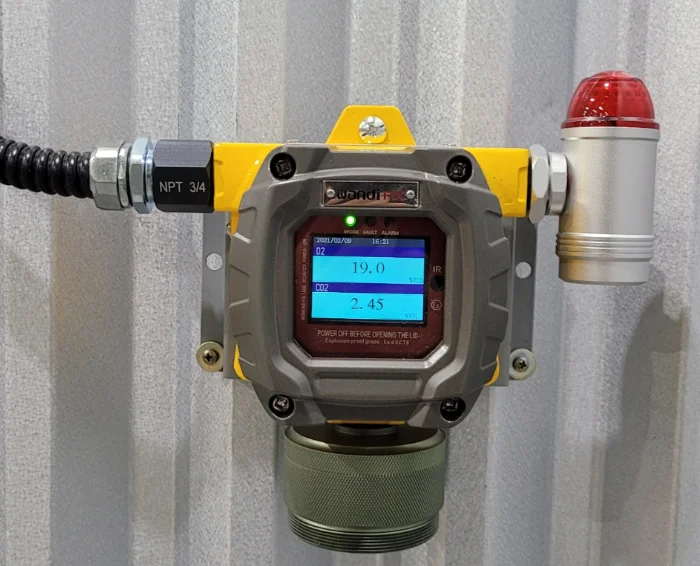

천연가스(LNG) 발전소에 FIX800 CH₄(메탄) 설치형 가스측정기를 납품·설치한 사례입니다. 천연가스 발전소는 LNG 저장·기화·공급·연소 전 공정에서 CH₄ 누설 시 폭발·화재 위험이 매우 높은 시설입니다. 가스터빈 발전기, 보일러, LNG 저장탱크 주변, 가스 배관 라인에 FIX800 CH₄ 측정기를 설치하여 24시간 연속 누설 감시 체계를 구축하였습니다.

시공 사양

천연가스 발전소 CH₄ 누설 위험 포인트

• LNG 저장탱크·기화기: BOG(Boil-Off Gas) 발생, 기화기 배관 연결부 누설 위험
• 가스터빈 연료 공급 배관: 고압 가스 배관 플랜지·밸브 누설 → 터빈실 내 CH₄ 축적
• 압축기실: 가스 압축기 씰(Seal) 부위 누설 → 고농도 CH₄ 발생 가능
• 보일러 연료 공급 배관: 연료 공급 밸브 주변 누설 → CO·CH₄ 동반 위험

CH₄ 감지 방식 선택 기준

• NDIR(비분산적외선) CH₄ 센서: 고정밀·장수명. 촉매 피독 위험 없음. 0~100%vol 고농도 범위까지 측정 가능. 발전소처럼 장기 운영 시설에 적합
• 촉매연소식(EX) 센서: 0~100%LEL 폭발 위험 농도 모니터링에 최적. 다양한 가연성가스 동시 감지 가능. 저비용. 황화물·실리콘 화합물에 의한 피독에 주의

발전소 중앙 제어실 통합 연동

• RS-485 Modbus로 모든 FIX800 측정기를 DCS/SCADA에 통합
• 경보 발생 시 자동 가스 차단 밸브(Emergency Shutoff Valve) 작동 인터록
• 트렌드 데이터 저장 → 누설 패턴 분석 및 예방 보전에 활용

자주 묻는 질문 (FAQ)

Q. 발전소에서 NDIR CH₄ 센서와 촉매연소식 EX 센서 중 어떤 것이 더 적합한가요?

장기 운영이 중요한 발전소 환경에서는 NDIR 방식이 더 적합합니다. NDIR 센서는 소모품(전해액)이 없어 장수명이며, 황화물·실리콘 등 촉매 피독 물질이 포함된 환경에서도 안정적입니다. 촉매연소식은 측정 범위와 반응 속도면에서 유리하지만, 발전소처럼 S 성분이 포함된 연료가스 환경에서는 촉매 피독으로 인한 감도 저하를 주의해야 합니다.

Q. 천연가스 발전소에서 CH₄ 측정기 설치 위치 선정 시 가장 중요한 원칙은 무엇인가요?

CH₄는 공기보다 약간 가벼워 상부에 축적되는 경향이 있습니다. 가스터빈실·압축기실 등 대형 공간에서는 천장 부근(천장에서 30cm 이내)에 우선 설치하고, 배관 연결부나 피팅처럼 특정 누설 포인트가 있는 경우 해당 지점 인근에 추가 설치합니다. 공간 크기와 누설원 분포에 따라 여러 포인트에 분산 설치하는 것이 필요합니다.

Q. 가스 경보 발생 시 자동 가스 차단 밸브 연동이 필수인가요?

발전소처럼 대규모 LNG를 취급하는 시설에서는 가스 누설 경보 발생 시 신속한 가스 공급 차단이 폭발·화재 사고 방지의 핵심입니다. FIX800의 릴레이 출력을 ESV(Emergency Shutoff Valve) 제어 시스템에 연결하면, 2단 경보(25%LEL 이상) 발생 시 자동으로 해당 라인 가스 공급을 차단하는 안전 인터록을 구성할 수 있습니다.

Q. LNG 기화 공정에서 BOG(Boil-Off Gas) 관리와 CH₄ 측정기의 관계는 무엇인가요?

LNG 저장탱크에서 자연 기화되는 BOG(주성분 CH₄)는 재액화 또는 연료로 재사용되지만, 저장탱크 주변과 기화기 라인에서 소량 누설이 발생할 수 있습니다. CH₄ 측정기는 BOG 처리 구역 주변 누설을 상시 감시하여, 농도가 LEL 기준치에 도달하기 전에 경보를 발령합니다.

Q. 발전소 CH₄ 측정기의 방폭 인증이 필요한가요?

가스 위험 구역(Zone 1, Zone 2)으로 분류된 발전소 구역에서는 방폭(Ex) 인증 측정기 사용이 필수입니다. FIX800은 방폭형 사양도 제공하며, 설치 구역의 방폭 등급(ATEX, IECEx 또는 KS 방폭 규격)에 맞는 사양을 선택하여 설치해야 합니다.
