반도체·디스플레이 공정 FIX800 HF(불화수소) 설치형 가스 누설 감지 시스템 (서울·경기)

반도체·디스플레이 공정 HF(불화수소) — 설치형 누설 감지 시스템

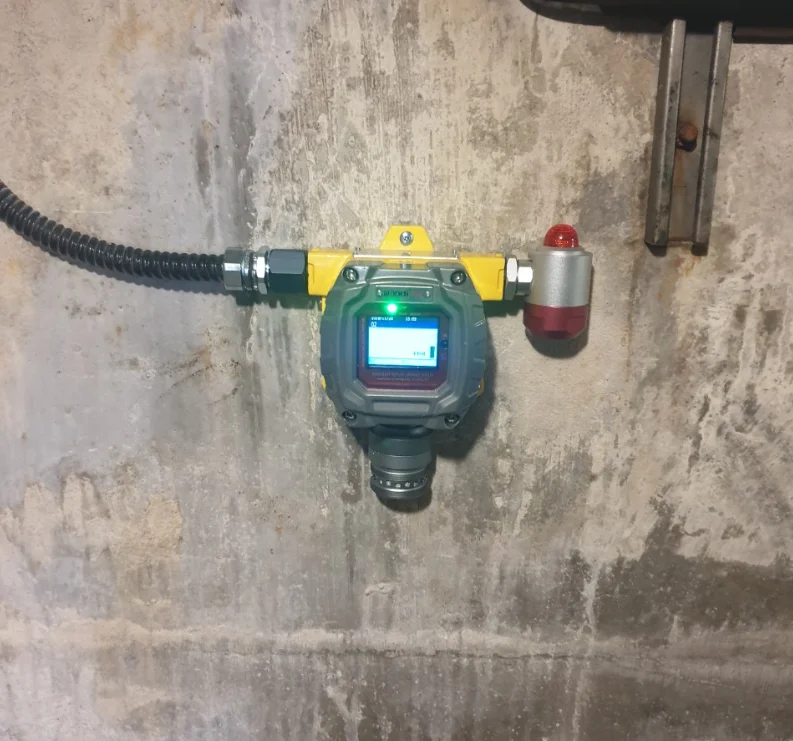

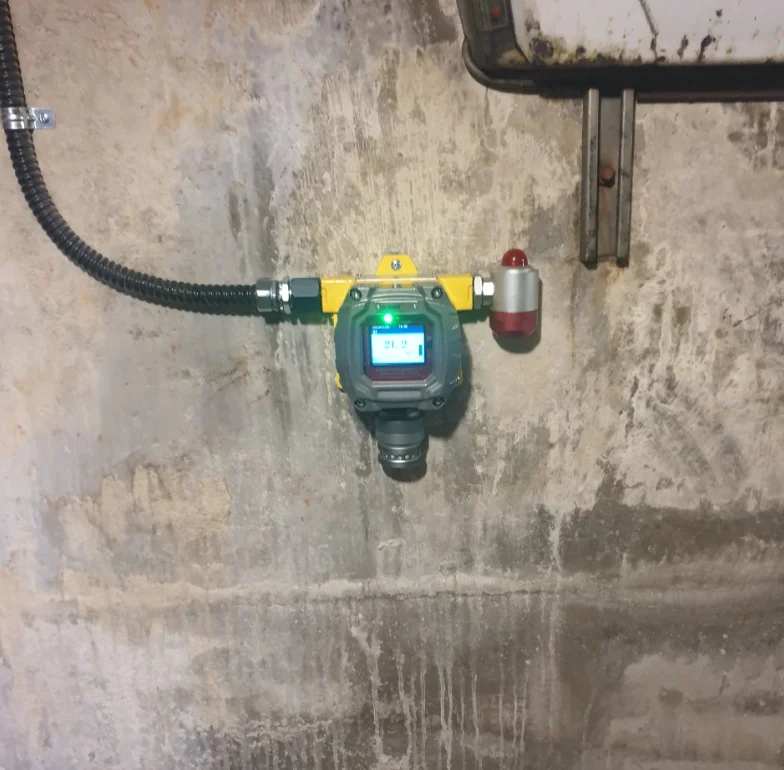

서울·경기 소재 반도체·디스플레이 제조 시설에 FIX800 HF(불화수소) 설치형 가스측정기를 납품·설치한 사례입니다. 불화수소(HF)는 반도체 웨이퍼 식각(Etching), 세정(Cleaning), 산화막 제거 공정과 디스플레이 패널 유리 식각에 광범위하게 사용되는 극독성·부식성 가스입니다. HF는 피부·점막에 즉각적인 심각한 손상을 유발하며, 전신 독성(불소 이온의 칼슘 결합)으로 심각한 경우 사망에 이를 수 있습니다.

시공 사양

HF(불화수소)의 위험 특성

• 극독성: ACGIH TLV-C 0.5ppm, NIOSH IDLH 30ppm. 피부 흡수 및 흡입 모두 독성 경로. 불소 이온이 혈중 칼슘과 결합(저칼슘혈증) → 심장마비 유발 가능
• 지연성 손상: 저농도 HF 피부 접촉 시 즉각 통증 없이 수 시간 후 심부 화학화상 발생 → 증상 없다고 안전하지 않음
• 부식성: 유리·금속·콘크리트 부식. 배관·밸브 재료 선택에 특수 주의 필요(PTFE, PVC 사용)
• 무색·자극적 냄새: 고농도에서 강한 자극 냄새. 저농도(0.5ppm 이하)에서는 감각으로 감지 불가

반도체·디스플레이 공정 HF 발생 포인트

• HF 식각조(Wet Etch Bath) — HF 수용액 표면에서 HF 가스 방출
• HF 공급 배관 밸브·피팅 — 누설 포인트
• 배기 스크러버 입구 — 식각 공정 배기가스 내 HF 농도 감시
• 웨이퍼 세정 작업대(Clean Bench) 주변 — HF 세정액 사용 구역
• HF 저장 실린더 보관 구역 — 실린더 밸브 누설 감시

자주 묻는 질문 (FAQ)

Q. HF 감지기의 경보 설정값을 0.5ppm으로 낮추는 이유는 무엇인가요?

ACGIH TLV-C(천장값)가 0.5ppm으로, 이 농도를 순간이라도 초과하면 안 됩니다. 저농도 HF는 즉각적인 통증 없이 피부로 흡수되어 수 시간 후 심부 화학화상을 유발하므로, 작업자가 스스로 위험을 인지하기 전에 측정기가 먼저 경보를 발령하는 것이 필수입니다.

Q. HF 전기화학식 센서의 교체 주기는 어떻게 되나요?

HF 전기화학식 센서는 부식성 환경 노출로 인해 일반 센서보다 수명이 짧습니다. 일반적으로 12~18개월 교체 주기를 권장하며, 정기적인 스팬 교정(3~6개월 주기)을 통해 감도 저하를 조기에 파악하는 것이 중요합니다.

Q. HF 경보 발생 시 작업자 대응 절차는 무엇인가요?

① 즉각 작업 중단 ② HF 공급 밸브 차단 ③ HF 용액 접촉 부위에 글루콘산칼슘 젤(HF 해독제) 즉시 도포 ④ 해당 구역 대피 ⑤ 국소 배기 환기 가동 ⑥ 의료 지원 요청. HF는 지연성 손상이 특징이므로, 증상이 없더라도 노출 가능성이 있으면 즉각 의료 기관을 방문해야 합니다.

Q. 반도체 클린룸 환경에서 FIX800 HF 감지기 설치 시 클린룸 등급 준수가 필요한가요?

네. 클린룸 등급(ISO Class)에 따라 발진 규제가 적용됩니다. FIX800 본체를 클린룸 외부(서브팹)에 설치하고 샘플링 튜브를 클린룸 내부로 연장하는 방식을 권장합니다. 클린룸 내 직접 설치 시 전용 클린룸 하우징 적용이 필요합니다.

Q. HF와 함께 다른 반도체 공정 가스도 동시에 모니터링해야 하나요?

반도체 식각 공정에서는 HF 외에도 Cl₂, HCl, NF₃, SiH₄ 등이 함께 사용됩니다. FIX800의 멀티 센서 슬롯으로 HF와 함께 Cl₂ 또는 NF₃ 센서를 구성하면 복합 공정 가스를 통합 모니터링할 수 있어 효율적입니다.
