불산(HF) 가스 측정 기술 소개 — GasTiger3000 특수가스 측정기 (서울·경기)

안녕하세요 레이먼드코리아 입니다.

오늘은 특수가스 측정 전용 가스타이거3000을 이용한 불산(HF) 가스 측정 기술을 소개합니다.

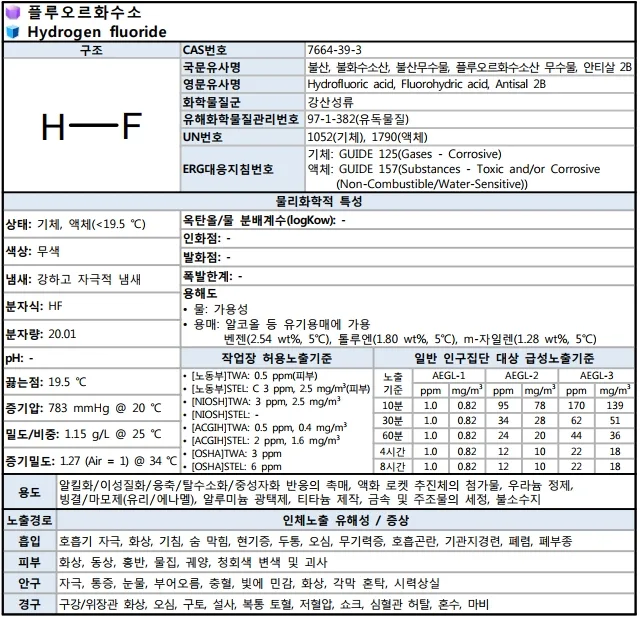

불산(HF)이란?

불산(불화수소, HF)은 주로 반도체 세정이나 반도체 관련 공정에서 사용하는 가스입니다. 불화수소 가스 자체 개발 이슈가 대두된 이후 국내에서도 매우 중요하게 다루는 물질입니다.

불산은 흡착성이 매우 강한 독성 가스입니다. 특정 물체나 신체에 닿으면 강하게 흡수되는 성질을 가지고 있어, 소량의 노출로도 위험합니다. 산업안전보건공단 기준 TWA 0.5ppm으로, 소량만 누출되어도 위험한 물질입니다.

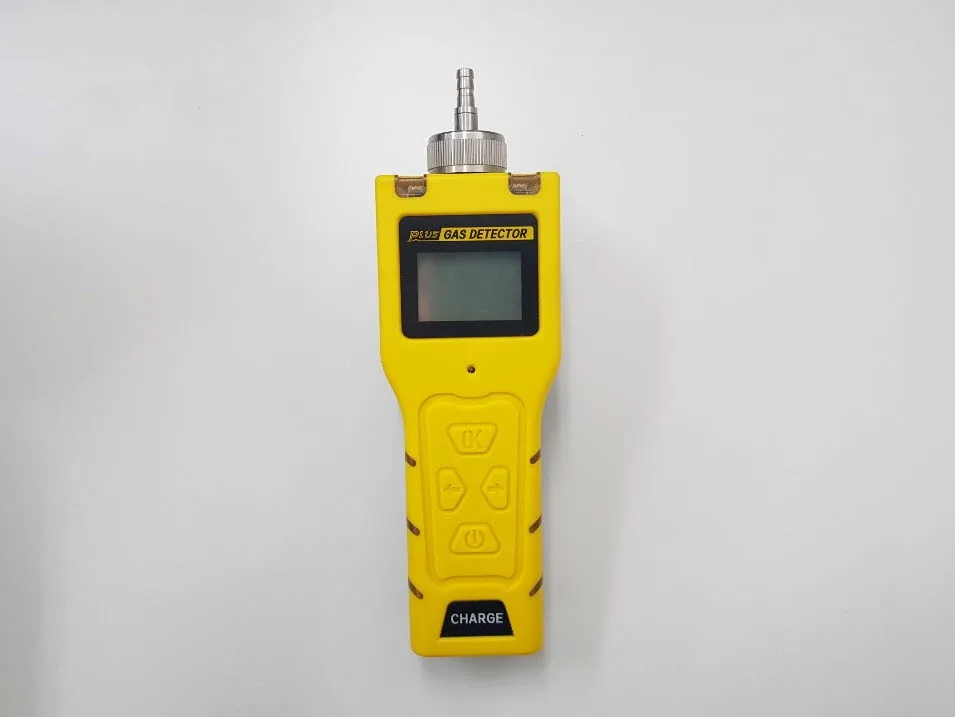

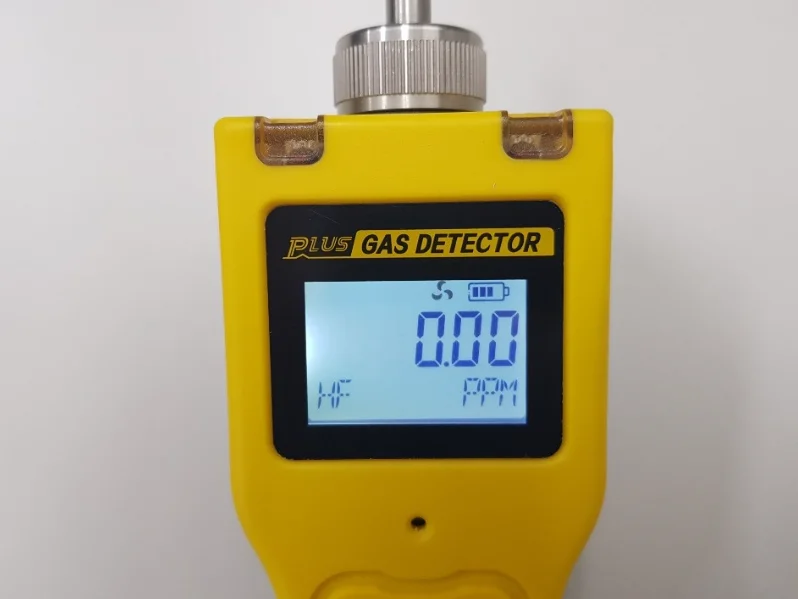

GasTiger3000 — 특수가스 측정 전용 모델

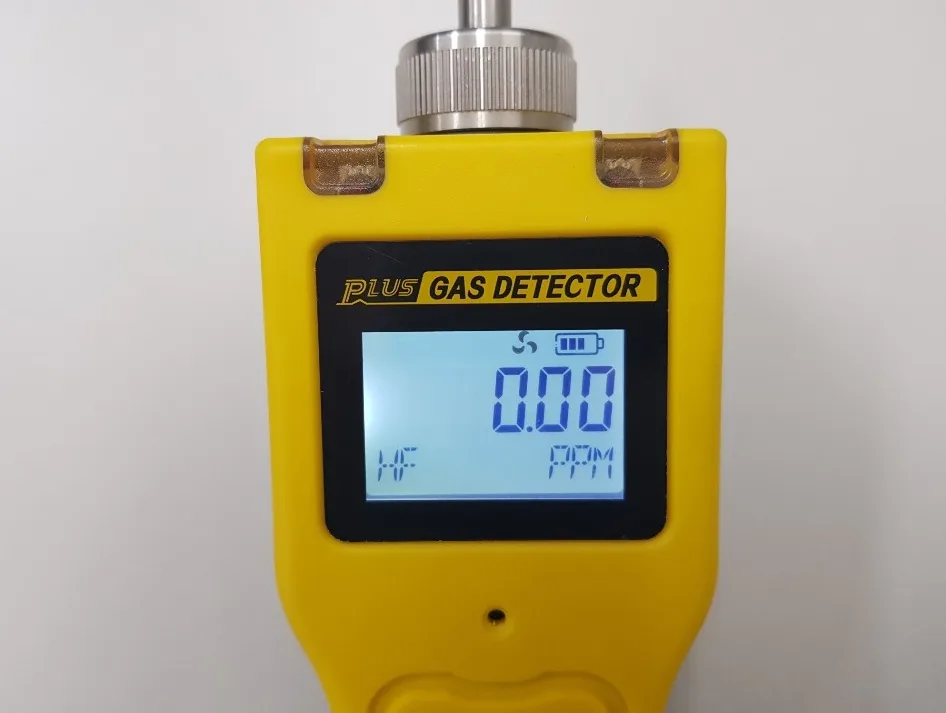

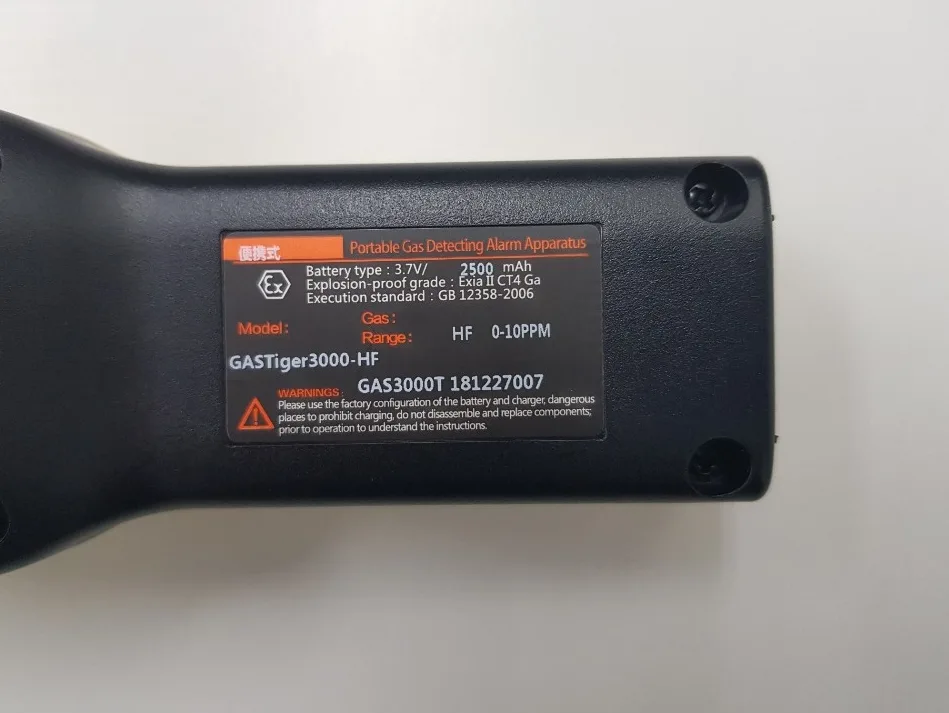

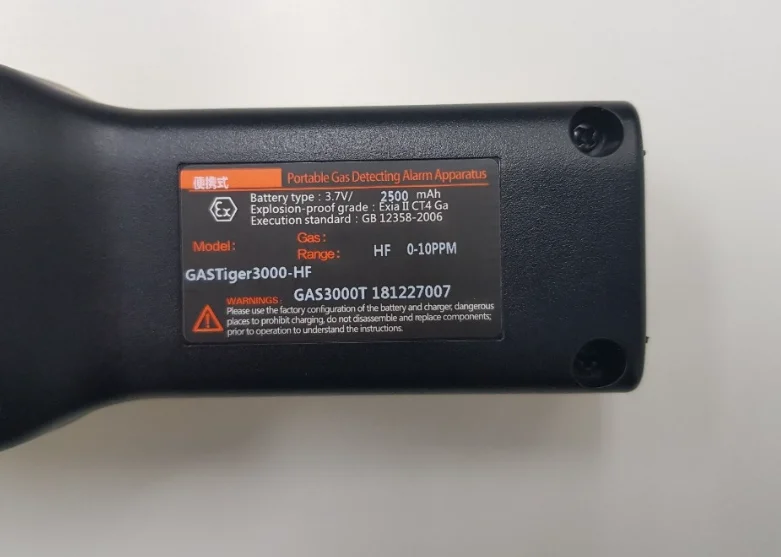

이번에 소개하는 측정기는 GasTiger3000입니다. HF 불화수소를 0.00~10ppm까지 감지할 수 있습니다.

불산 측정의 핵심 기술 — 센서 위치

대부분의 가스측정기는 센서가 본체 내부에 장착되어 있습니다. 이 경우 불산처럼 흡착성이 강한 가스는 흡입구나 내부 가스관에 달라붙어 센서에 도달하기 전에 소실되어 측정값이 나오지 않는 경우가 많습니다.

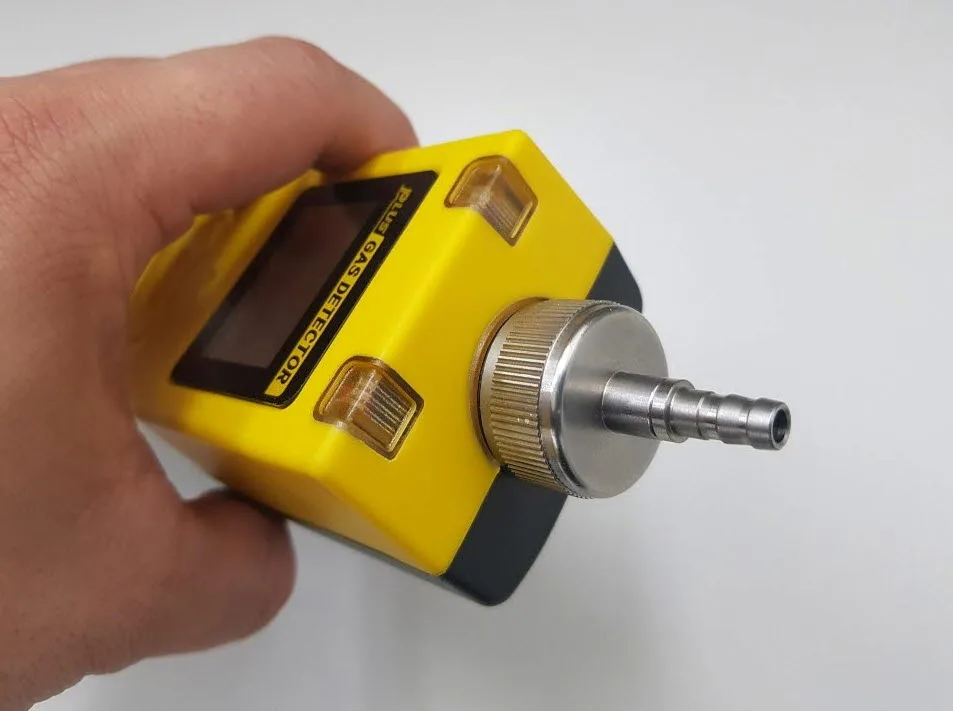

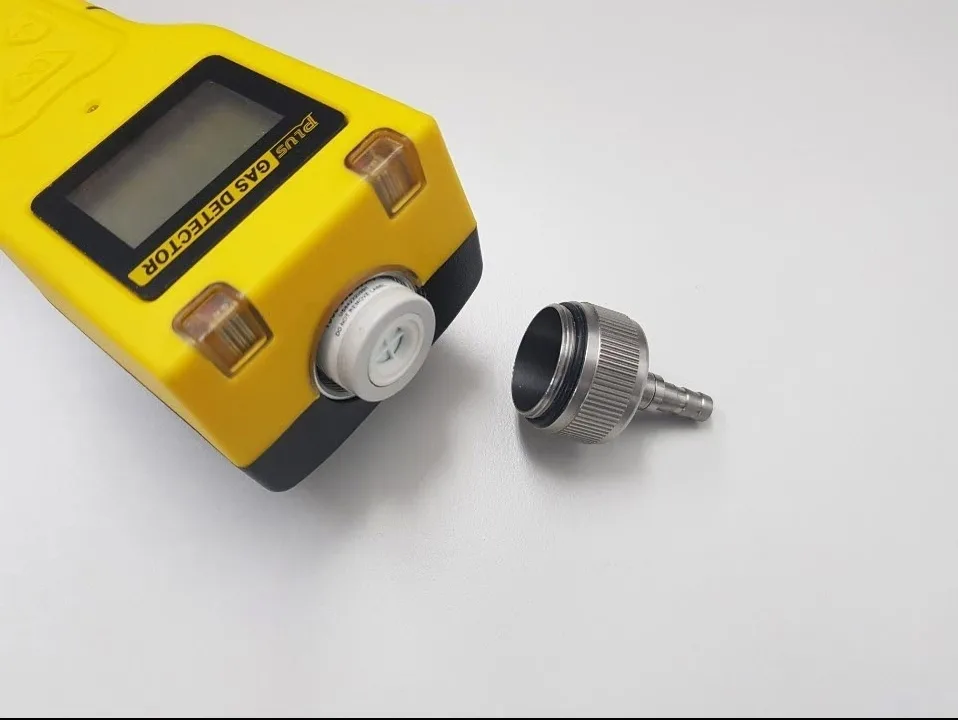

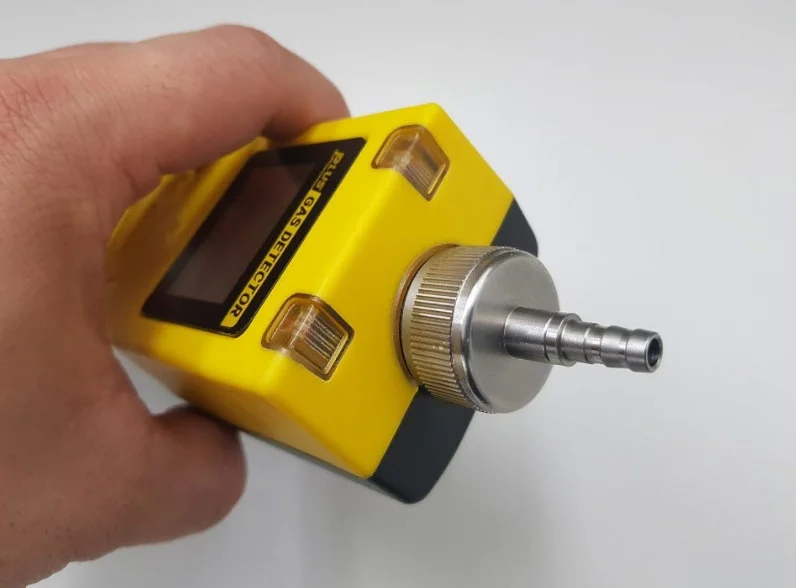

이런 문제를 해결하기 위해 GasTiger3000은 가스 센서를 흡입구 바로 앞단에 배치하도록 설계되었습니다. 흡착성이 강한 불산이나 염산(HCl) 같은 가스를 흡입 즉시 센서로 전달하여 흡착 손실 없이 정확한 농도 측정이 가능합니다.

특수가스 측정에 특화된 모델로, 데이터 저장 기능 없이 실시간 측정에 집중된 단순·정밀 설계입니다.

표준가스 실측 테스트

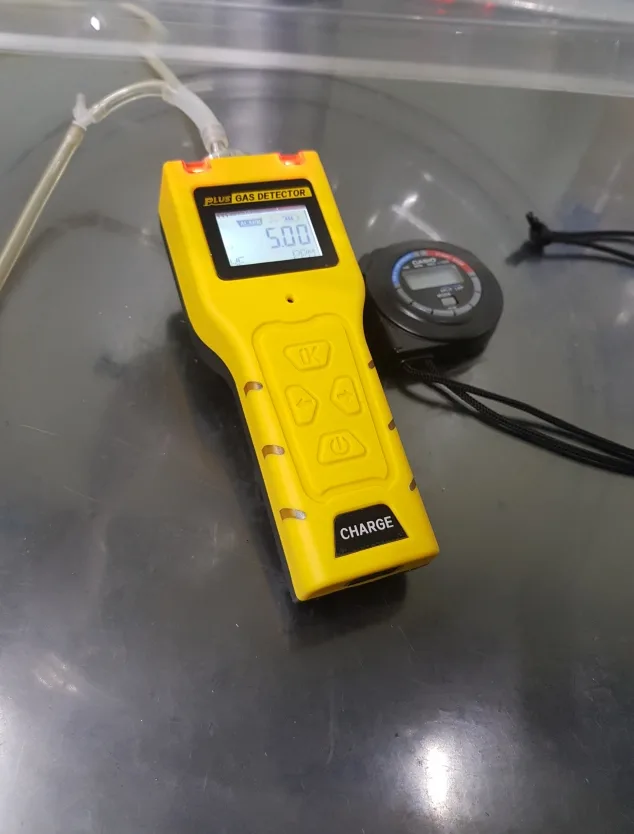

가스측정기관에서 실제 불산가스를 주입하여 테스트한 사진입니다.

불산가스 5ppm 주입하여, 흡착이나 손실 없이 목표 농도인 5ppm을 완벽하게 측정하고 있는 결과입니다.

자주 묻는 질문 (FAQ)

Q1. 불산(HF)이 왜 반도체 공정에서 특별히 위험한가요?
불산은 TWA 0.5ppm이라는 극도로 낮은 노출 기준을 가진 독성 가스로, 피부·점막·눈에 쉽게 침투하는 흡착성이 강합니다. 특히 반도체 세정 공정에서 고농도 불화수소가 사용되며, 누출 시 작업자가 인지하기 전에 위험 농도에 노출될 수 있어 상시 감지 시스템이 필수입니다.

Q2. 일반 가스측정기로는 불산을 측정하기 어려운 이유는 무엇인가요?
불산은 흡착성이 매우 강해 배관 내벽, 연결 부위, 필터 등에 달라붙습니다. 센서가 본체 내부 깊숙이 위치한 일반 측정기에서는 가스가 센서에 도달하기 전에 소실되어 정확한 측정값이 나오지 않는 경우가 많습니다.

Q3. GasTiger3000의 측정 범위(0~10ppm)가 낮은 이유는 무엇인가요?
불산의 TWA 기준이 0.5ppm으로 매우 엄격하기 때문입니다. 0.5ppm 근처의 미세한 농도 변화를 정밀하게 감지하려면 최대 측정 범위를 낮게 설계해야 분해능이 높아집니다. 측정 대상에 맞는 범위 설정이 정밀도의 핵심입니다.

Q4. GasTiger3000은 불산 외 다른 흡착성 가스도 측정할 수 있나요?
네, HCl(염산) 등 흡착성이 강한 산성 특수가스도 측정 가능합니다. 센서를 흡입구 바로 앞단에 배치한 동일한 설계 원리가 적용되어 흡착 손실 없이 정확한 측정이 이루어집니다. 측정 대상 가스에 맞는 센서 선택이 필요합니다.

Q5. 데이터 저장 기능이 없는데 현장 모니터링에 충분한가요?
GasTiger3000은 실시간 농도 표시에 특화된 단순 정밀 모델입니다. 측정 이력 관리가 필요한 경우 FIX800 설치형 고정식 측정기와 병행 운용하는 방법을 권장합니다. 고정식은 RS-485·4~20mA 신호를 통해 상위 시스템에 데이터를 전송하고 기록할 수 있습니다.
