경남 LPG 충전소 FIX800 EX·H₂ 가스 누설 감지 시스템 — 가연성가스·수소 복합 모니터링

경남 LPG 충전소 — EX·H₂ 가스 누설 감지 시스템

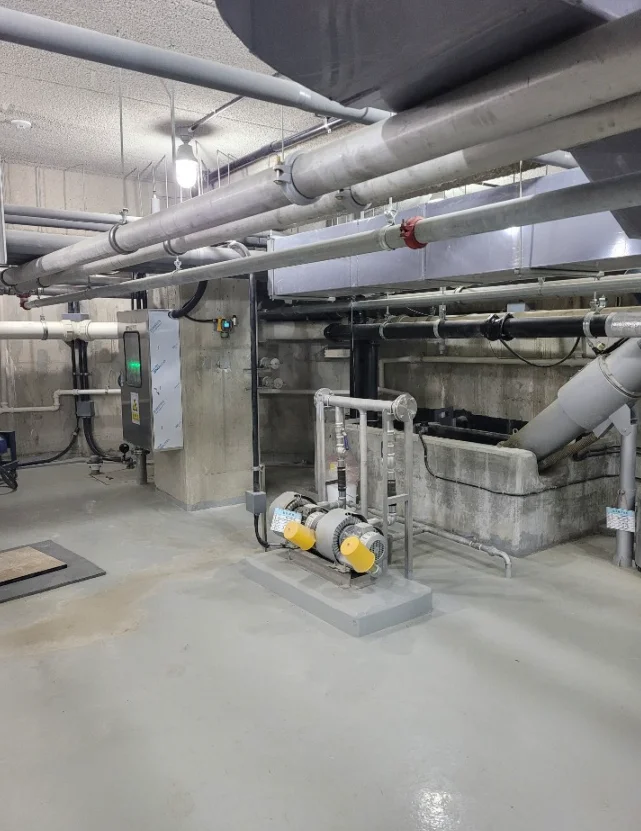

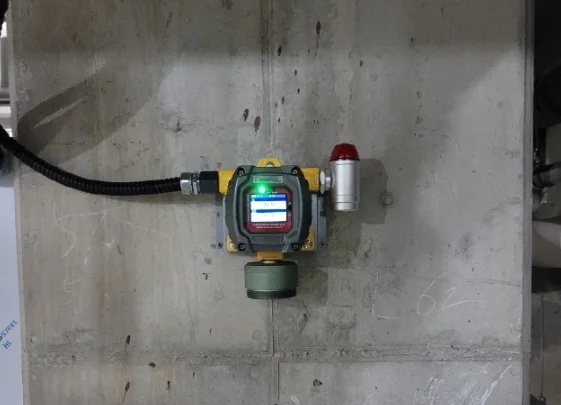

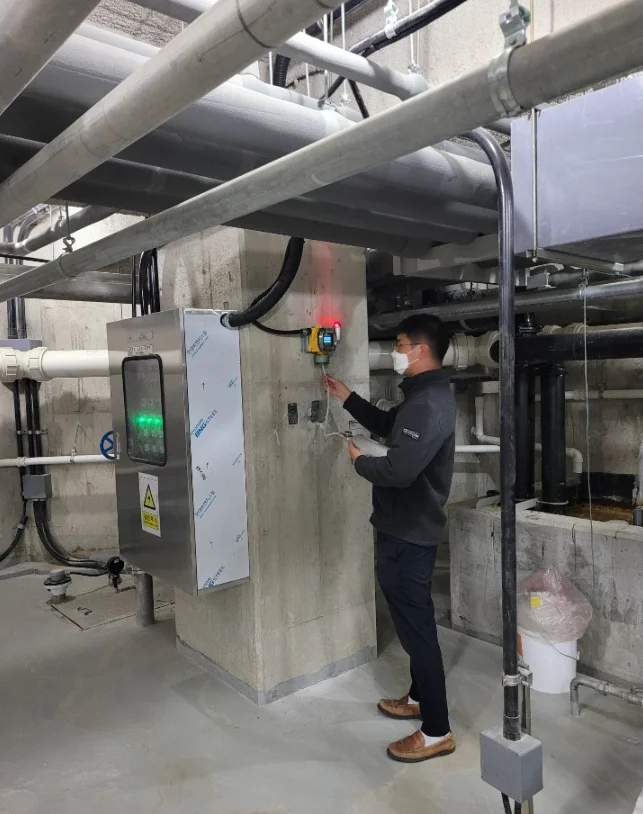

경상남도 소재 LPG 충전소에 FIX800 EX(가연성가스)·H₂(수소) 설치형 가스측정기를 납품·설치한 사례입니다. LPG 충전소는 프로판(C₃H₈)·부탄(C₄H₁₀) 등 가연성 액화가스를 고압으로 취급하는 위험물 취급시설로, 가스 누설 시 폭발·화재 위험이 매우 높습니다. 이번 현장은 충전 설비 주변의 EX 감지와 함께 LPG 차량의 LPG 개질·연료전지 시스템에서 발생할 수 있는 H₂ 누설도 동시에 모니터링하는 복합 구성입니다.

시공 사양

LPG 충전소 가스 누설 위험 특성

• 프로판(C₃H₈) — LEL 2.1%, UEL 9.5%. 공기보다 1.5배 무거워 바닥·저지대에 축적. 점화 에너지 극히 낮음. 충전 노즐·밸브·배관 연결부 주요 누설 포인트
• 부탄(C₄H₁₀) — LEL 1.8%, UEL 8.4%. 프로판보다 더 무거워(공기의 2배) 바닥 축적 강함. LPG 혼합가스에 함께 포함
• 수소(H₂) — LEL 4%, UEL 75%. 공기보다 14배 가벼워 천장 축적. LPG 개질 또는 연료전지 차량 관련 시스템에서 발생 가능

LPG 충전소 법적 안전 기준

• 고압가스 안전관리법 — LPG 충전소 가스 누설 감지기 설치 의무
• 한국가스안전공사(KGS) LPG 충전소 코드 — 감지기 설치 위치·수량·사양 규정
• 정기 검사 시 가스 감지기 설치·작동 상태 확인

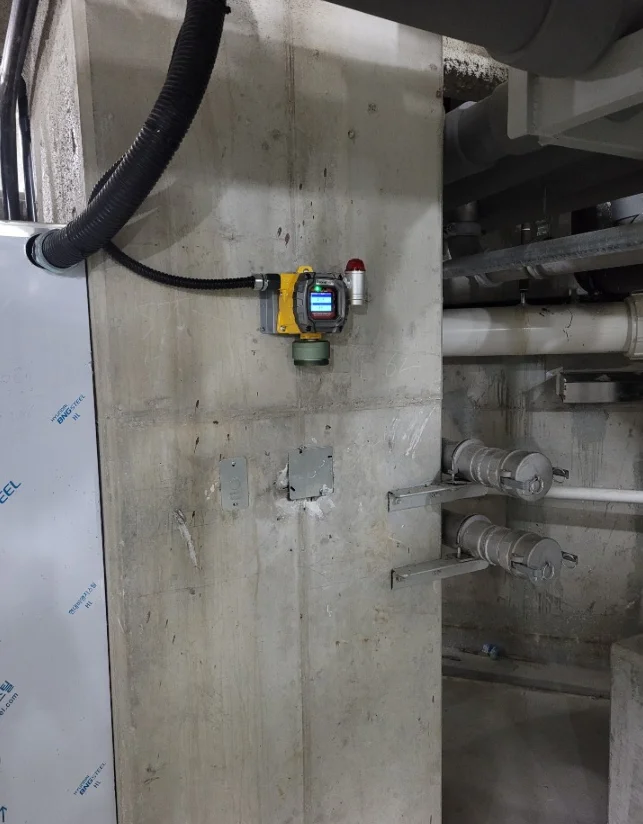

설치 위치 선정 원칙

• EX(LPG) 센서: 충전기 하단 바닥에서 30~60cm 높이 — LPG는 바닥에 축적
• H₂ 센서: 천장에서 30cm 이내 — 수소는 상부로 이동·축적
• 충전기 압축기실·저장탱크 주변 — 주요 누설 포인트 집중 설치

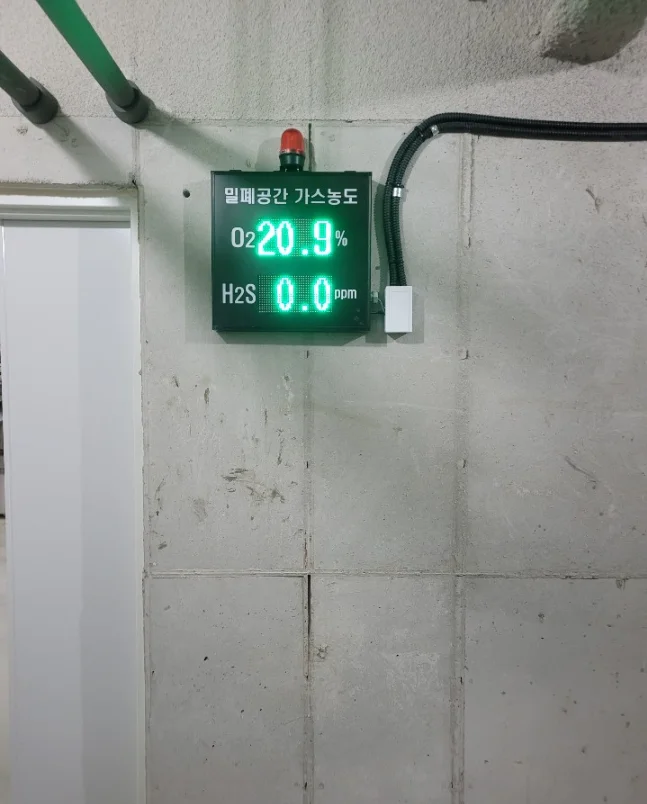

• 전광판: 충전소 외부에서 가스 현황 확인 가능 위치

자주 묻는 질문 (FAQ)

Q. LPG와 수소(H₂)를 하나의 FIX800으로 동시 측정할 수 있나요?

네. FIX800의 멀티 센서 슬롯에 EX 센서(LPG 기준 교정)와 H₂ 전기화학식 센서를 동시 장착하면 LPG 가연성가스와 수소를 하나의 측정기에서 동시에 모니터링할 수 있습니다. 이번 경남 현장처럼 LPG와 수소 위험이 공존하는 복합 현장에 최적화된 구성입니다.

Q. LPG가 바닥에 축적되는 이유와 이에 따른 설치 원칙은 무엇인가요?

프로판(분자량 44)과 부탄(분자량 58)은 공기(평균 분자량 29)보다 무거워 누설 시 바닥으로 가라앉습니다. 저지대·배수로·환기가 안 되는 구석에 특히 많이 축적됩니다. 이런 특성 때문에 LPG 감지기는 바닥에서 30~60cm 이내에 설치하는 것이 표준입니다.

Q. LPG 충전소에서 H₂(수소) 측정이 필요한 이유는 무엇인가요?

최근 수소연료전지 차량의 보급 확대로 LPG 충전소와 수소충전소를 복합 운영하는 경우가 늘고 있습니다. 또한 LPG 개질기를 사용하는 일부 시스템에서도 H₂가 부산물로 발생할 수 있습니다. H₂는 LPG와 달리 위로 이동하여 천장에 축적되므로, LPG 감지기 하나만으로는 H₂ 누설을 감지할 수 없어 별도 센서가 필요합니다.

Q. LPG 충전소 EX 감지기의 법적 점검 주기는 어떻게 되나요?

KGS 코드에 따라 LPG 충전소 가스 감지기는 연 1회 이상 성능 검사(점검 및 교정)가 의무입니다. 실제 운영에서는 6개월 주기 교정이 권장되며, 표준가스를 이용한 스팬 교정과 함께 경보 발령 테스트를 함께 실시하는 것이 안전합니다.

Q. LPG 충전소에서 가스 누설 경보 발생 시 가장 먼저 해야 할 일은 무엇인가요?

① 충전 작업 즉시 중단 ② 충전 차량 및 고객 즉각 대피 ③ LPG 공급 메인 밸브 차단 ④ 모든 점화원(전기 스위치, 차량 시동) 차단 ⑤ 119 신고 ⑥ 강제 환기 가동. 경보 구역에서 흡연·화기 사용은 절대 금지입니다.
