수소충전소 FIX800 H₂ 설치형 가스측정기 — 수소 누설 감지 24시간 연속 모니터링 (충청도)

충청도 수소충전소 — H₂ 누설 감지 설치형 측정기 구축

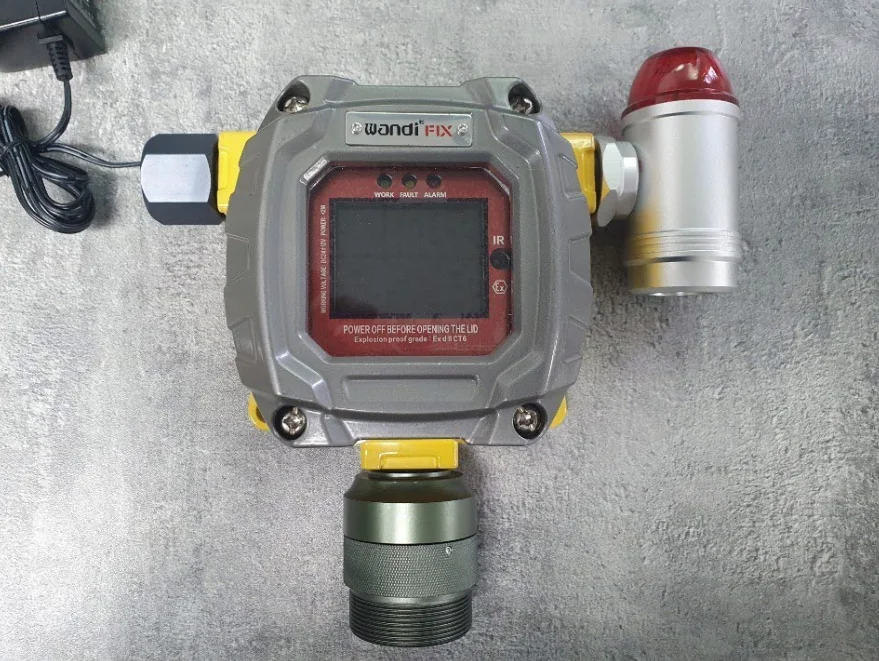

충청도 소재 수소충전소에 FIX800 H₂(수소) 설치형 가스측정기를 설치한 사례입니다. 수소충전소는 고압 수소(700bar급)를 차량에 충전하는 시설로, 수소 가스 누설 시 폭발·화재 위험이 매우 높습니다. 수소는 무색·무취·무미로 인체 감각으로는 감지가 불가능하며, 공기보다 14배 가벼워 천장과 상부 공간에 빠르게 축적되는 특성이 있습니다. 충전기 노즐·배관·밸브 주변 누설 포인트에 FIX800을 설치하여 24시간 연속 누설 감시 체계를 구축하였습니다.

시공 사양

수소충전소 H₂ 누설 위험 특성

• LEL 4% — 공기 중 H₂ 4% 이상에서 폭발 위험 발생. 상한 폭발 한계(UEL)는 75%로 매우 넓은 폭발 범위 보유
• 최소 점화 에너지 0.017mJ — 정전기 방전만으로도 점화 가능. 인체 정전기(수 mJ)보다 훨씬 낮은 에너지로 착화
• 극소형 분자 — H₂ 분자는 가장 작은 기체 분자. 미세한 피팅·씰·용접부도 투과하여 누설 발생
• 빠른 확산 — 공기 중 확산 속도가 빨라 누설 즉시 상부로 이동·축적. 측정기를 천장 부근에 설치해야 하는 이유

수소충전소 법적 안전 기준

• 고압가스 안전관리법 — 수소충전소 설치·운영 안전 기준
• 수소경제 육성 및 수소 안전관리에 관한 법률 — 수소 시설 안전 관리 의무
• 소방시설 설치 및 관리에 관한 법률 — 수소 취급 시설 가스 누설 감지기 설치 의무
• KGS(한국가스안전공사) 수소충전소 코드 — 수소 감지기 설치 위치·사양 규정

자주 묻는 질문 (FAQ)

Q. 수소충전소에서 H₂ 감지기를 왜 천장 부근에 설치해야 하나요?

수소는 공기보다 약 14배 가벼워 누설 즉시 상부로 이동하여 천장과 상부 공간에 집중 축적됩니다. 일반적인 작업자 호흡 높이(1.2~1.5m)나 바닥 부근에 설치하면 초기 누설을 전혀 감지하지 못할 수 있습니다. 따라서 천장에서 30cm 이내(또는 천장 모서리)에 감지기를 설치하는 것이 H₂ 감지의 가장 기본적인 원칙입니다.

Q. FIX800의 H₂ 센서 종류는 어떻게 선택해야 하나요?

낮은 농도의 H₂ 누설을 조기에 감지하려면 전기화학식 H₂ 센서(수 ppm 수준 감지)가 적합합니다. 폭발 위험 농도(% LEL)를 모니터링하려면 촉매연소식 EX 센서(H₂ 기준 교정)를 사용합니다. 수소충전소에서는 두 방식을 조합하거나 측정 목적에 따라 선택합니다.

Q. 수소충전소의 H₂ 경보 발생 시 충전 시스템과 인터록 연동이 가능한가요?

FIX800의 릴레이 출력을 수소충전소 제어 시스템(PLC)에 연결하면, 경보 발생 시 자동으로 수소 공급 밸브를 차단하고 충전 시스템을 정지시키는 인터록 회로를 구성할 수 있습니다. 이는 수소충전소 안전 설계에서 가장 중요한 자동화 안전 장치 중 하나입니다.

Q. 실외 수소충전소에도 FIX800 설치형 측정기가 필요한가요?

실외 개방형 충전소는 자연 환기로 H₂가 빠르게 희석되어 실내보다 폭발 위험이 낮습니다. 다만 KGS 코드에 따라 H₂ 압축기실, 저장용기 보관 구역, 디스펜서 캐비닛 내부 등 밀폐 또는 반밀폐 구역에는 감지기 설치가 의무입니다. 실외 설치 시 방수·방진 사양(IP65 이상)의 측정기 선택이 중요합니다.

Q. 수소 감지기 정기 교정 주기는 어떻게 되나요?

KGS 수소충전소 코드 및 고압가스 안전관리법에 따라 수소 감지기는 1년에 1회 이상 정기 교정이 의무입니다. 실제 운영에서는 6개월 주기 교정을 권장하며, 교정 성적서를 보관하여 감독 기관 점검 시 제출할 수 있도록 관리해야 합니다.
