FIX800 수소 누출 감지기·경보기 설치 사례 — 공장 실내 천장 설치 (충청도)

안녕하세요 레이먼드코리아 입니다.

오늘 현장은 수소가스를 사용하는 공장 실내에 수소 누출 감지기를 설치한 사례입니다.

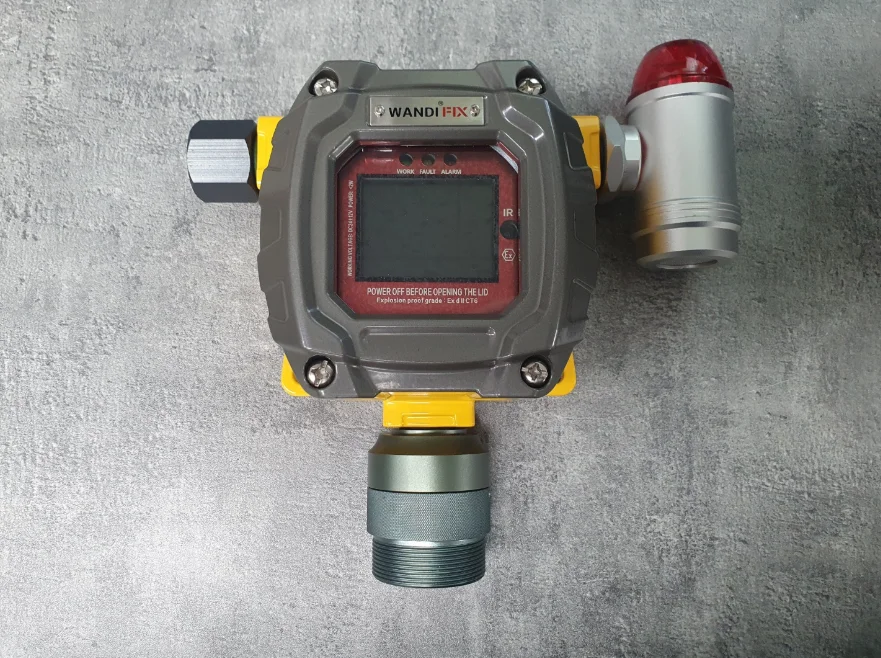

FIX800 설치형 수소 누출 감지기

설치형 수소 누출 감지기 FIX800입니다. 실시간으로 수소 농도를 측정하여 수치를 디스플레이합니다. 알람 농도 설정이 가능하여, 설정값보다 높은 수소 농도가 감지되면 소리 & 빛 알람이 발생합니다.

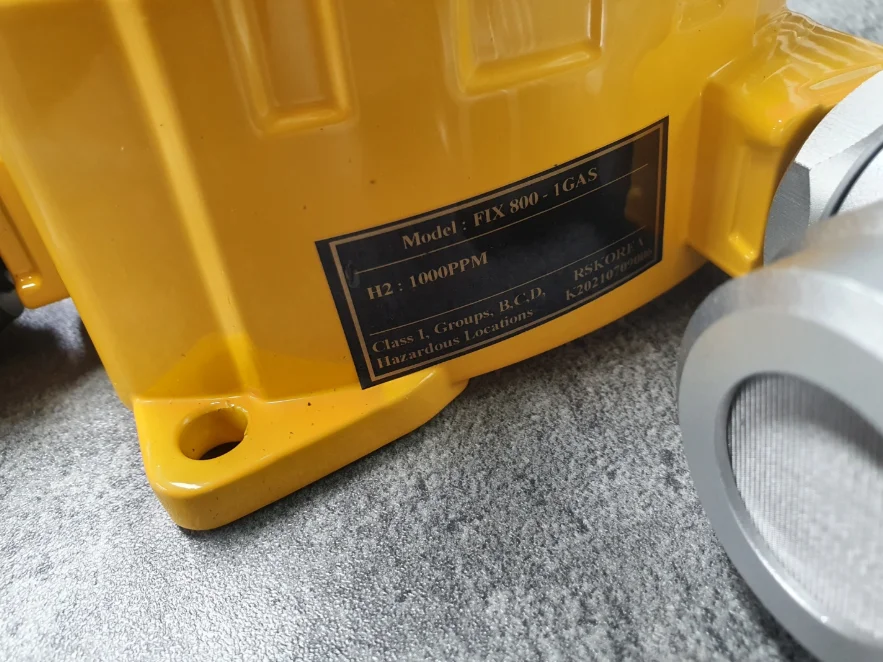

수소 감지기 측정 범위 — 0~1,000ppm

가장 많이 판매되는 수소 측정기의 범위는 0~1,000ppm입니다. 수소는 40,000ppm(4%) 이상 누출되면 열에너지와 만날 시 폭발이 발생합니다. 따라서 현장에서는 1,000ppm 정도의 고정밀 수소 센서를 적용하여 소량 누출도 조기에 감지할 수 있게 구성합니다.

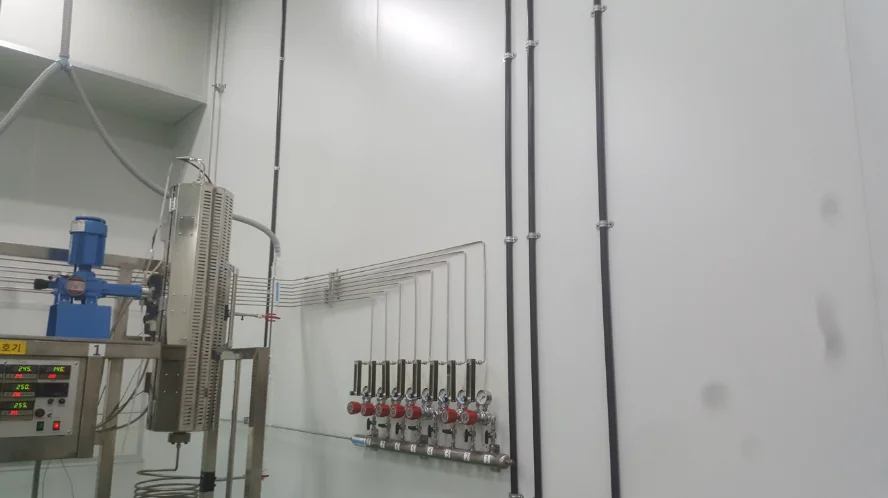

사전 답사 후 설치 포인트 선정

수소 가스는 공기보다 가볍습니다. 이번 현장도 미리 답사를 통해 수소 측정기 설치 포인트와 설치 일정을 확인한 후 설치 공사를 진행하였습니다.

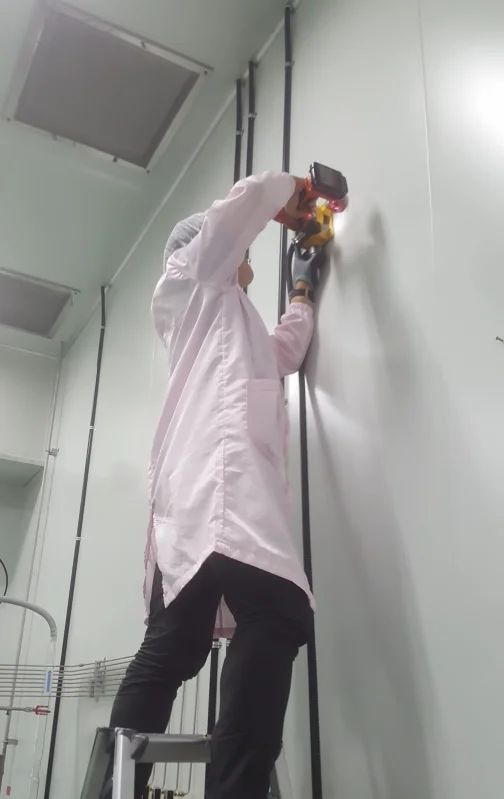

수소 감지기 설치 높이 — 천장 근처

수소 가스는 산소 대비 가벼워 누출 시 위로 올라가게 됩니다. 그래서 대부분의 현장에서는 수소 측정기를 천장 근처나 높은 위치에 장착하는 것을 선호합니다. 실제로 산업안전보건공단에서도 공기 대비 가벼운 가스를 탐지하는 경보기는 천장에서 20~30cm 지점에 설치할 것을 권하고 있습니다.

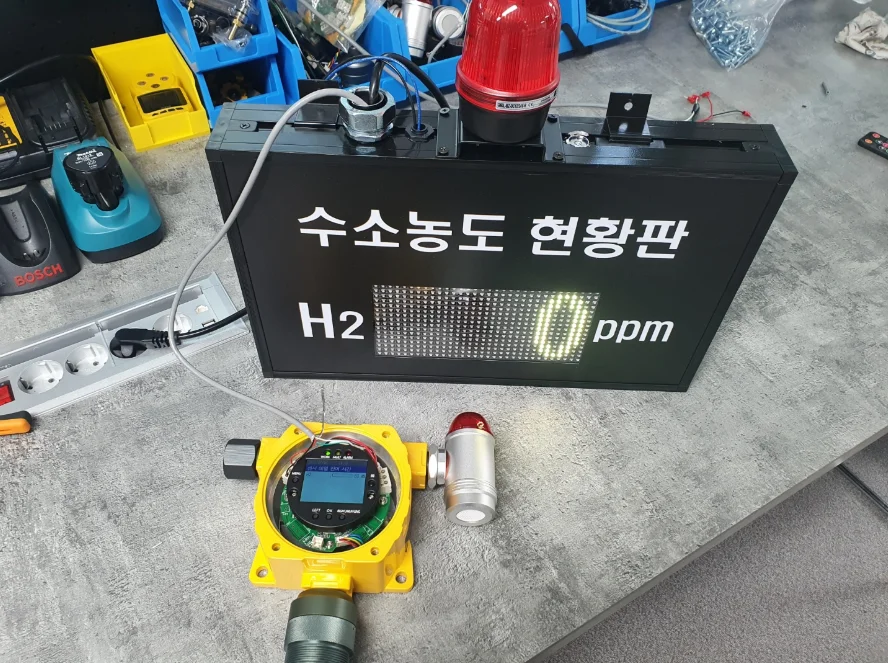

전광판 연동 — 가장 큰 장점

이번 현장에는 적용되지 않았지만, 전광판과 연동 시 수소 측정기는 가장 큰 장점을 발휘합니다. 대부분 수소 측정기가 높은 곳에 설치되어 농도 확인이 어렵지만, 전광판을 구성하면 현재 수소 농도를 눈높이에서 즉시 확인이 가능합니다.

자주 묻는 질문 (FAQ)

Q1. 수소 측정 범위를 0~1,000ppm으로 선택하는 이유는 무엇인가요?
수소의 폭발 하한계(LEL)는 4%(40,000ppm)입니다. 0~1,000ppm 범위는 폭발 한계의 2.5% 수준에서 경보를 발령할 수 있어 초기 누출을 폭발 위험 농도 훨씬 전에 감지할 수 있습니다. 넓은 범위(0~40,000ppm)를 사용하면 분해능이 낮아져 미세 누출 감지가 어렵습니다.

Q2. 수소 감지기를 천장 근처에 설치하는 이유와 정확한 위치는?
수소의 밀도는 공기의 약 7%로 매우 가벼워 누출 즉시 천장 쪽으로 상승·축적됩니다. 산업안전보건공단은 천장에서 20~30cm 아래 위치에 설치할 것을 권장하며, 수소 배관이나 저장 용기 바로 위에 설치하면 누출 감지 속도를 더욱 높일 수 있습니다.

Q3. 수소 감지기 설치 전 사전 답사가 꼭 필요한 이유는 무엇인가요?
수소 배관 위치, 저장 용기 위치, 환기 흐름, 천장 높이, 전원 배선 경로가 현장마다 다릅니다. 사전 답사를 통해 최적 설치 위치를 확인해야 당일 깔끔한 시공이 가능하고, 정확한 공사 비용 산정도 할 수 있습니다.

Q4. 수소 LEL 센서와 전용 H₂ 전기화학식 센서 중 어느 것이 적합한가요?
LEL 센서는 0~100%LEL(0~40,000ppm) 범위로 가연성 가스를 감지하여 폭발 위험 전체를 커버합니다. 전용 H₂ 전기화학식 센서는 0~1,000ppm 범위에서 수소만 선택적으로 감지하여 미량 누출 조기 감지에 유리합니다. 현장 용도와 요구 감도에 따라 전문가와 상담 후 선택하세요.

Q5. 전광판이 없는 경우 높은 곳의 수소 감지기 수치를 어떻게 확인하나요?
FIX800 본체 디스플레이를 직접 확인해야 하는데, 천장 근처에 설치된 경우 육안으로 읽기 어렵습니다. 전광판을 출입구나 작업자 눈높이 위치에 설치하면 실시간 농도를 안전한 거리에서 확인할 수 있어 운용 편의성이 크게 향상됩니다.
