백화점 정수조실·소화약재실 FIX800 설치형 가스측정기 설치 사례 (광교)

안녕하세요.

레이먼드코리아 김수준입니다.

오늘은 백화점 내 정수조실과 소화약재실에 설치한 설치형 가스측정기 사례를 공유 드립니다. 설치한 장비는 FIX800 설치형 가스 측정기입니다.

정수조실 — 맞춤형 함체 구성

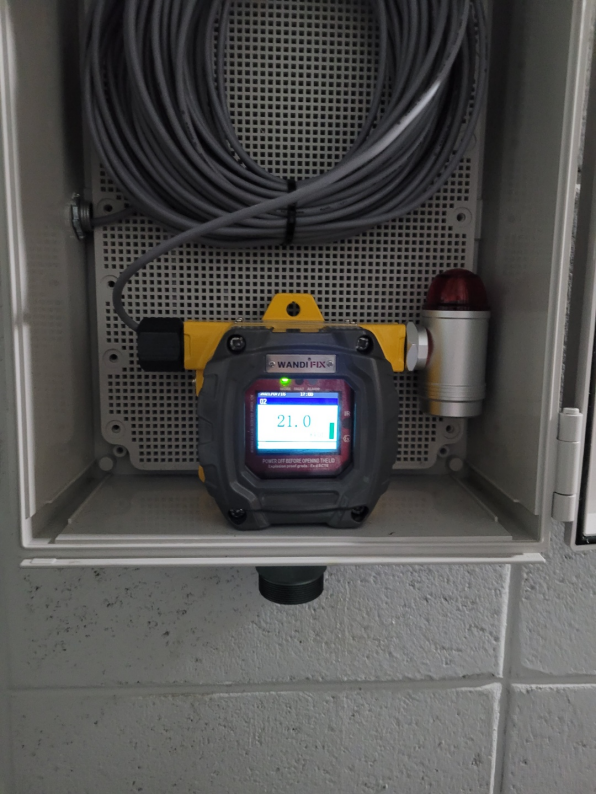

기존 벽에 고정하는 설치 방법과 다르게 함체를 별도 제작하여 거치하였습니다. 유저 측에서 원하는 장소까지 장비를 연장하여 휴대용처럼 측정을 하고 싶다는 요청에 따라 위와 같이 진행하였습니다. 이 장소에서 측정하는 가스는 산소(O₂) 농도입니다.

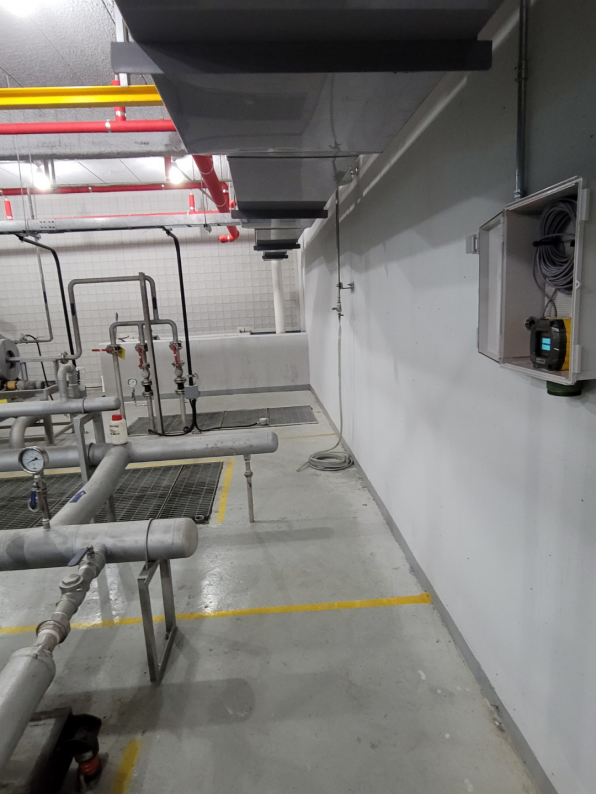

위 정수조실은 밀폐공간으로 분류되어 작업자들의 안전을 위하여 산소(O₂), 일산화탄소(CO), 황화수소(H₂S), 가연성가스(LEL) 4개 가스를 복합가스 측정기에 구성하였습니다. FIX800의 장점은 원하는 가스를 선택하여 복합적으로 측정할 수 있다는 점입니다.

전광판 — 실시간 농도 표시 + 내외부 동시 경보

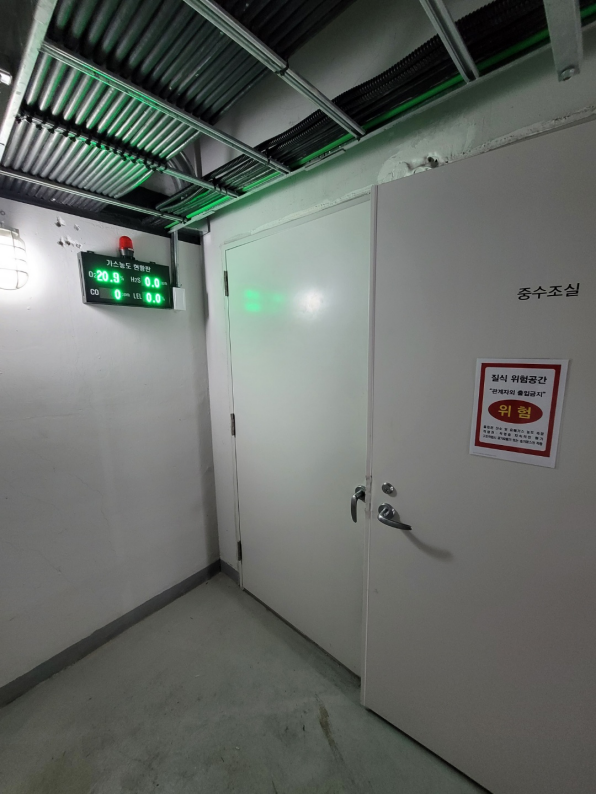

현장 외부에 설치된 전광판입니다. 현장 내부에 설치한 측정기의 농도값을 실시간으로 표시해 줍니다. 또한 농도 변화로 위험 감지 시 현장 내부와 외부에서 동시에 경보를 울립니다.

소화약재실 — 방폭 스틸파이프 시공

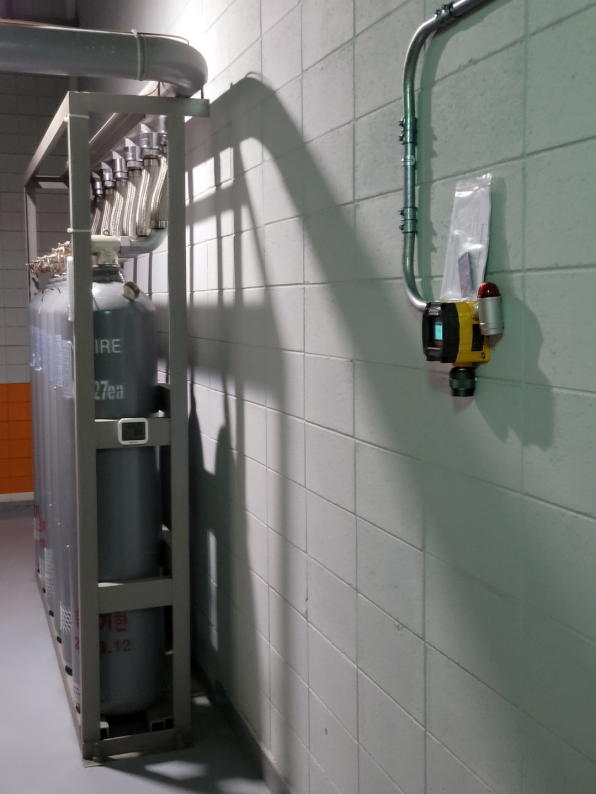

다음으로 설치한 현장은 소화약재실입니다. 소화약재가 누출되면 산소 농도가 현저히 떨어지게 됩니다. 산소 농도 저하는 질식을 발생시키므로 현장에서 실시간 농도 측정과 관리가 필요합니다.

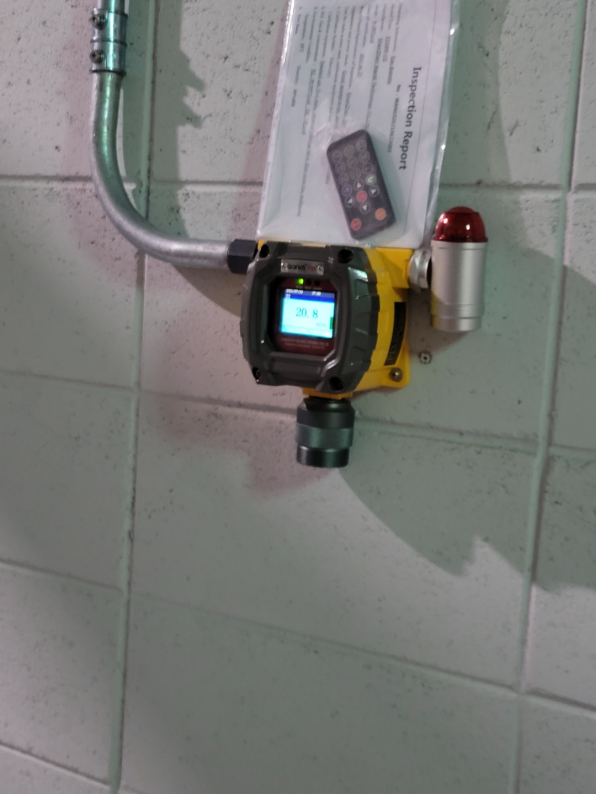

측정기 화면에서 실시간 농도를 확인할 수 있으며, 위험 농도 시 옆의 경보기가 울려 위험을 알립니다. 위 현장은 방폭 지역으로 스틸파이프로 시공하였습니다.

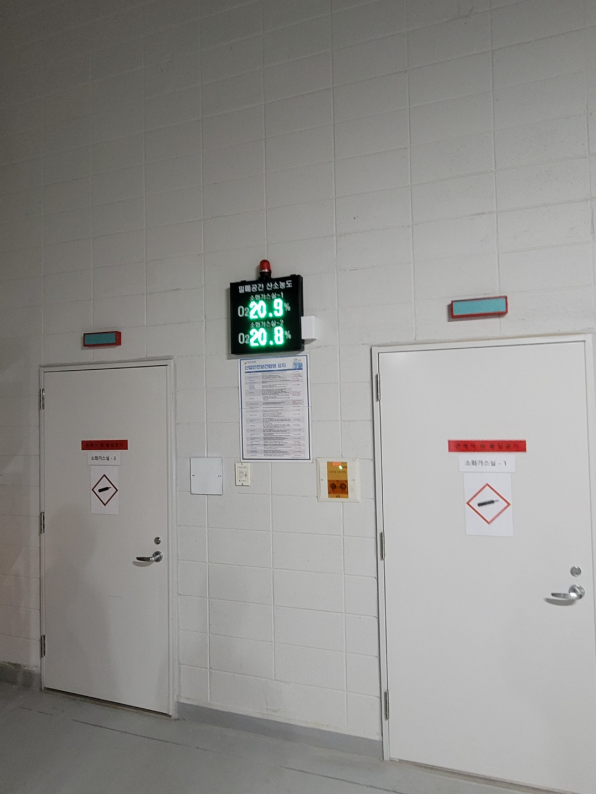

외부의 전광판은 밖에서도 현장 안의 농도를 파악할 수 있게 해주고, 위험 농도 시 경보를 울립니다.

자주 묻는 질문 (FAQ)

Q1. 백화점 정수조실이 밀폐공간으로 분류되는 이유는 무엇인가요?
정수조실은 자연 환기가 어려운 밀폐 구조이며, 수중 유기물 분해 과정에서 H₂S, CH₄ 등이 발생하고 O₂가 소비될 수 있습니다. 작업자가 상시 거주하지 않는 공간이면서 유해가스가 유입·발생할 가능성이 있어 산업안전보건법상 밀폐공간으로 분류됩니다.

Q2. 맞춤형 함체 구성이 필요한 경우는 어떤 때인가요?
고정 설치가 어려운 불규칙한 구조물이나, 여러 포인트를 이동하며 측정해야 하는 반고정식 운용이 필요한 경우에 적합합니다. 이번 사례처럼 작업자가 측정기를 필요한 위치로 이동시켜 측정하는 용도로도 활용됩니다.

Q3. 소화약재실에 방폭 스틸파이프를 사용하는 이유는 무엇인가요?
소화약재실은 CO₂나 할론 등 소화가스가 보관되는 공간으로, 누출 시 가연성·폭발성 분위기가 형성될 수 있습니다. 방폭 구역에서는 일반 전선관 대신 기밀성이 높은 스틸파이프를 사용하여 전기적 점화원을 차단합니다.

Q4. 전광판이 내부와 외부에서 동시에 경보를 발령하는 방식은 어떻게 작동하나요?
FIX800이 설정값을 초과하면 릴레이 신호를 발신하고, 이 신호가 전광판의 경보 회로를 트리거합니다. 전광판 자체의 경보음·경보 LED도 함께 작동하여 외부 작업자까지 위험 상황을 즉시 인지할 수 있습니다.

Q5. 정수조실과 소화약재실을 같은 날 함께 설치할 수 있나요?
구조와 배선 경로에 따라 다르지만, 사전 답사로 계획을 충분히 수립하면 동일 시설 내 두 구역을 하루에 함께 설치하는 것이 가능합니다. 방폭 시공이 포함된 경우 추가 시간이 필요할 수 있습니다.
