반도체 장비 제조 클린룸 FIX800 O₂ 측정기 + 커스텀 현황판 3대 설치 — 질소 취급 산소결핍 예방 (평택)

반도체 장비 클린룸 — 질소 취급 환경 산소결핍 예방

경기도 평택 소재 반도체 장비 제조 업체의 클린룸 생산 라인에 FIX800 O₂ 산소 측정기와 커스텀 제작 현황판 3대를 설치한 사례입니다. 해당 업체는 반도체 장비 생산 공정에서 질소(N₂) 가스를 상시 사용하는 클린룸 환경을 운영하고 있었습니다. 질소는 무색·무취의 불활성가스이지만 밀폐된 클린룸 내 누출 시 산소 농도를 빠르게 떨어뜨려 산소결핍 사고를 유발할 수 있어 상시 모니터링이 필수입니다.

시공 사양

반도체 클린룸 질소 환경에서 O₂ 측정기 설치 원칙

• 설치 높이: 질소(N₂)는 공기보다 약간 무거워 하부에 축적 경향이 있으나 혼합 확산이 빠르므로, 작업자 호흡 높이(1~1.5m) 기준으로 설치

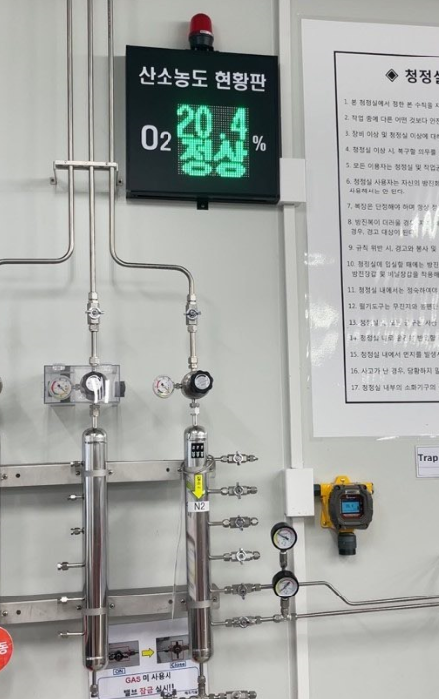

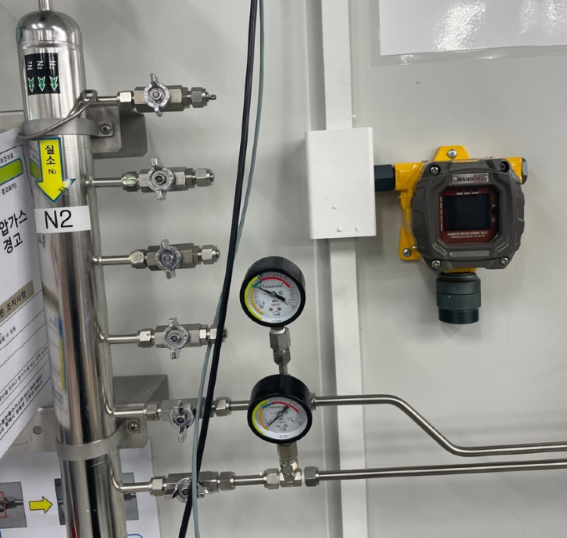

• 설치 위치: 질소 가스라인 밸브·피팅·연결부 인근 및 작업자 상시 체류 구역

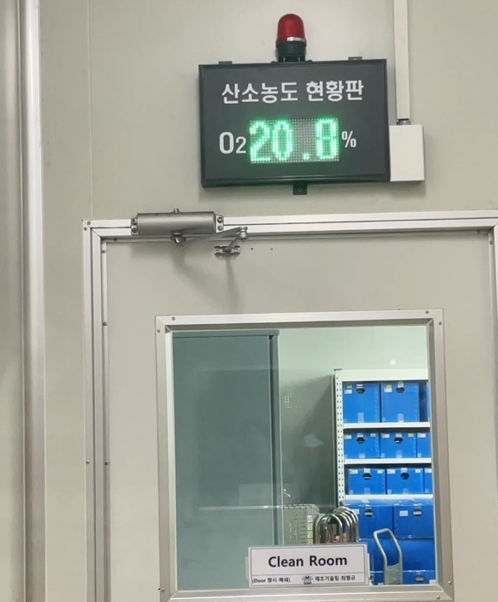

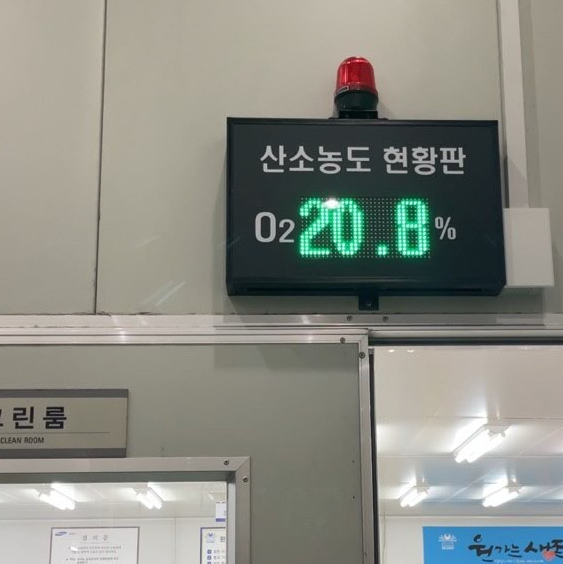

• 현황판 위치: 클린룸 출입구(에어샤워 외부) — 진입 전 O₂ 농도 확인 가능

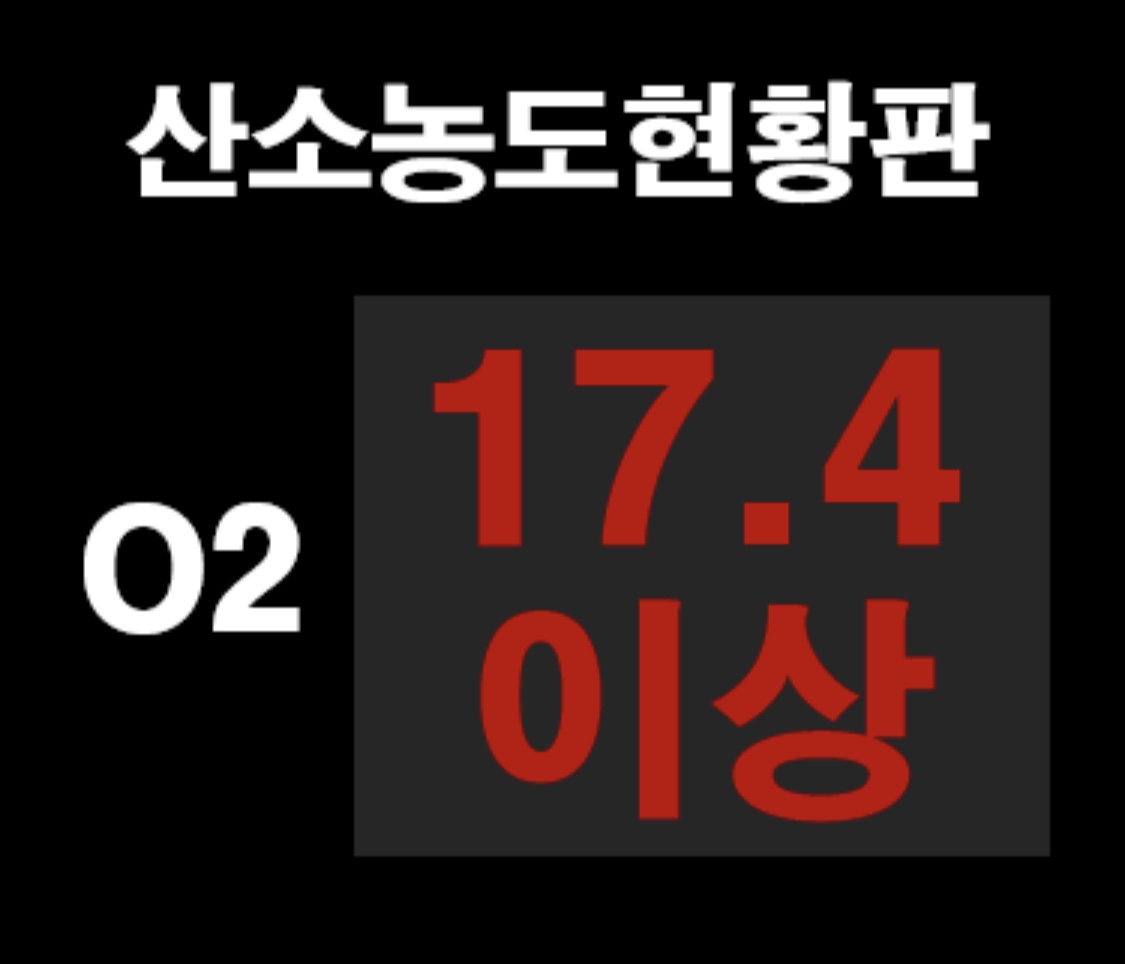

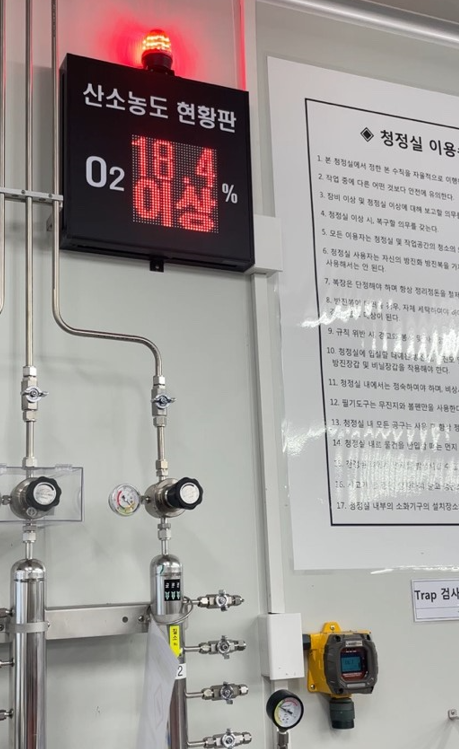

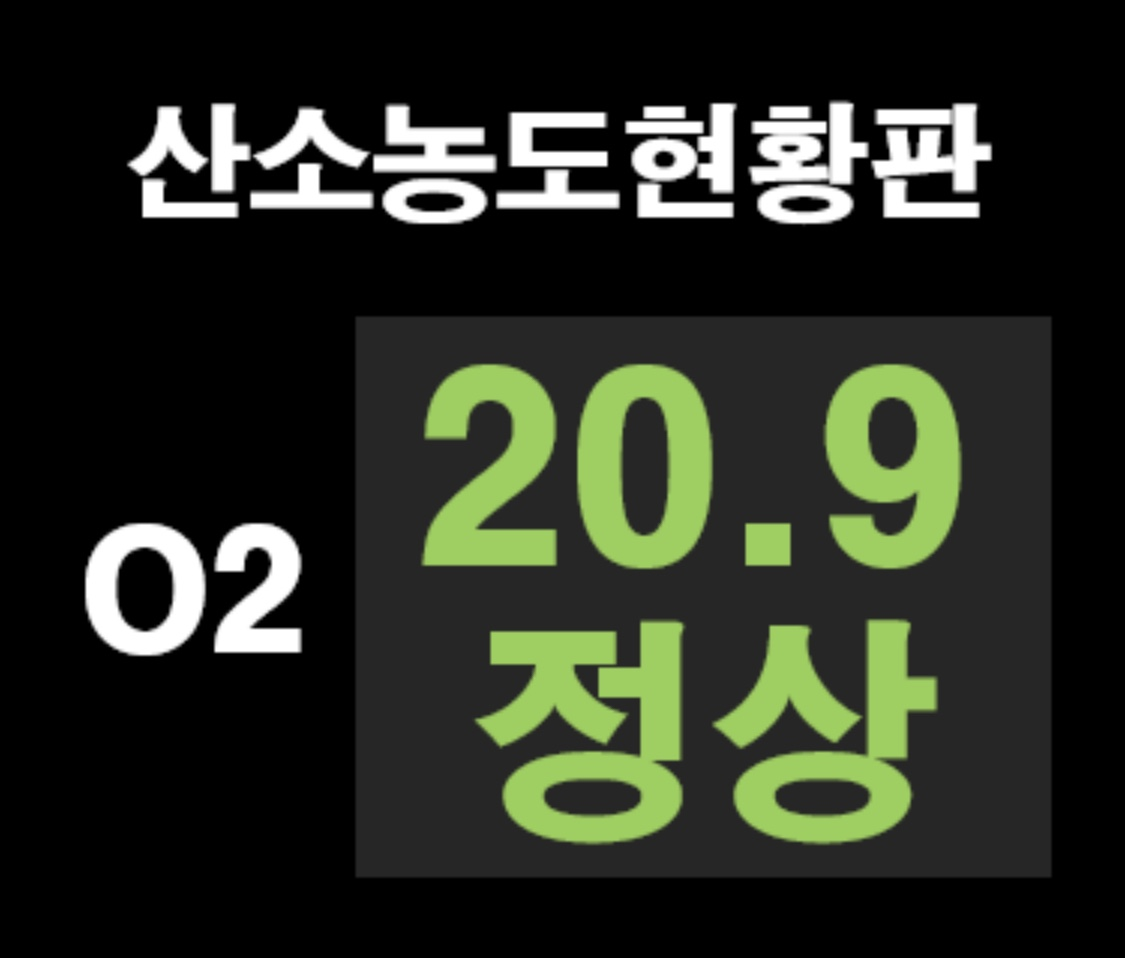

• 경보 설정: 1단 경보 19.5%, 2단 경보 18.0% — 클린룸 에어샤워 문 인터록과 연동 가능

커스텀 현황판 제작의 이점

• 클린룸 환경 요구사항(방진·방습·특수 재질) 반영
• 클린룸 벽면 디자인·색상·크기를 현장 인테리어에 맞춰 최적화
• 여러 측정 포인트의 O₂ 농도를 한 화면에 통합 표시 — 클린룸 3개 구역 각각 1대씩 출입구에 배치
• 고객 요청에 따른 추가 기능(언어, 단위, 디스플레이 레이아웃) 구현 가능

자주 묻는 질문 (FAQ)

Q. 클린룸에서 질소 가스를 사용할 때 산소결핍 위험이 발생하는 이유는 무엇인가요?

클린룸은 외부 먼지 차단을 위해 에어샤워·이중문 구조로 밀폐도가 높습니다. 이 환경에서 질소 배관 연결부나 밸브에서 소량이라도 누출되면, 환기가 제한된 공간에서 산소 농도가 빠르게 낮아질 수 있습니다. 작업자는 냄새나 색으로 질소 누출을 감지할 수 없어 측정기가 유일한 안전 수단입니다.

Q. 반도체 클린룸에 설치하는 FIX800에 특별한 방진 요구사항이 있나요?

클린룸 등급에 따라 발진(발먼지) 규제가 있습니다. 일반 FIX800은 ISO Class 5~7 수준의 클린룸에서 운용 가능하며, 더 높은 청정도 등급이 요구되는 경우 별도의 방진 커버나 케이스를 적용할 수 있습니다. 현장 클린룸 등급을 확인한 후 적합한 설치 방법을 결정하는 것이 권장됩니다.

Q. 현황판을 3대로 분산 배치한 이유는 무엇인가요?

이번 현장은 3개의 독립된 클린룸 구역으로 나뉘어 있었으며, 각 구역의 출입구 외부에 1대씩 현황판을 배치하였습니다. 이를 통해 각 구역 진입 전 해당 구역의 O₂ 농도를 별도로 확인할 수 있어, 한 구역의 산소결핍이 다른 구역과 혼동되지 않도록 명확하게 구분됩니다.

Q. 클린룸 에어샤워 문 인터록 연동이란 무엇인가요?

FIX800의 릴레이 출력을 클린룸 에어샤워 문의 전자 잠금장치와 연결하면, O₂ 농도가 경보 설정값 이하로 떨어질 때 자동으로 출입을 차단할 수 있습니다. 이를 통해 작업자가 산소결핍 상태의 클린룸에 실수로 진입하는 것을 물리적으로 방지하는 가장 강력한 안전 체계를 구현할 수 있습니다.

Q. 반도체 장비 제조 클린룸에서 O₂ 외에 추가 모니터링이 필요한 가스는 없나요?

질소(N₂) 외에도 반도체 장비 제조 공정에서는 공정 가스(H₂, Ar, He 등)도 사용될 수 있습니다. 이 경우 O₂ 측정기는 이 모든 불활성가스 누출을 산소 감소로 간접 감지할 수 있어, O₂ 단일 측정기만으로도 다양한 불활성가스 누출을 포괄 감시할 수 있습니다.
