안녕하세요 레이먼드코리아 입니다.

오늘은 근래에 가장 설치문의가 많은 대표적 현장 사례를 선정해 보았습니다.

일반적으로 빌딩이나,공장,대형 시설물의 경우, 지하에 전기실,보일러실,오수처리시설,소화약제실 등이 위치하고 있습니다.
이 시설물들은 지하에 있으므로, 환풍설비가 아니라면 창호를 통한 환기가 불가능 합니다.

이러한 시설물들이 밀폐공간으로 지정된 이유는 뭘까요?

전기실 - 고압의 전기가 공급되고 분산되는 곳으로, 누전 과전으로 인하여 대형화재 발생 위험 -> CO,LEL로 관리

보일러실 - 보일러의 연소된 가스가 덕트를 통해 외부로 배출되지 않고 역류하거나 , 산소주입 부족으로 불완전 연소 발생시 화재,질식위험 -> CO,O2,LEL 로관리

오수처리시설(정화조) - 정화조 역류 또는 정화조내 유해가스 발생하여, 질식사 위험 -> O2,H2S,LEL(NH3)로 관리

소화약제실 - CO2,냉매,하론등 소화가스 오작동 및 누출시 질식사 위험 -> O2,CO2로 관리

주로 이러한 밀폐공간들은 위의 이유로 해당가스를 통해 질식사, 누출사고, 폭발사고 예방관리가 가능합니다.

오늘 현장도 전기실 보일러실등 대형 쇼핑몰 지하의 밀폐공간 시설물에 가스농도측정 시스템 공사를 진행하였습니다.

첫째도 안전, 둘째도 안전 입니다.

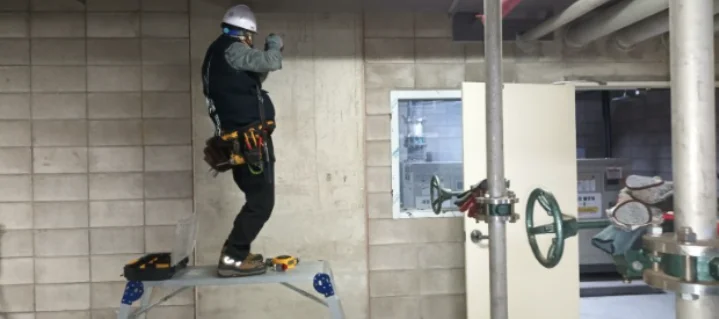

고소작업시 최대한 말비계를 사용하여 안전하게 작업하며, 2인1조 사다리 사용 필수로 준수합니다.

오늘 현장의 경우 사전에 안전관리자 감독님의 특별 요청으로, 가스무게를 고려하여 측정기를 설치 하였습니다.
가스 비중에 따른 측정위치에 대하여 다음 사진에 좀 더 자세히 설명해 드리겠습니다.

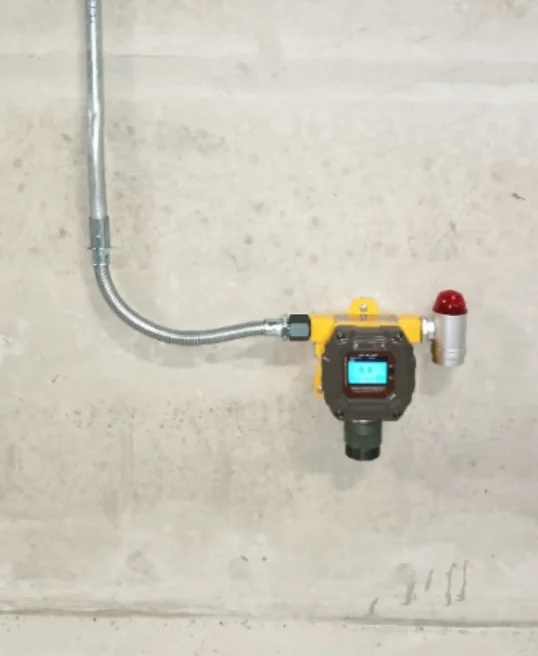

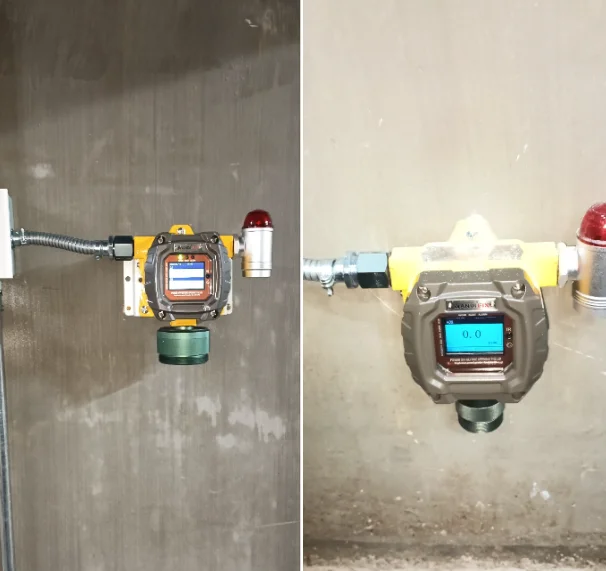

측정기는 현장의 전선 마감과 통일해야 하므로, 스틸 배관으로 작업을 하였습니다.

GW후렉시블,난연과,스틸배관,방폭배관등 현장에 맞추어 사전에 협의 후 시공을 진행 합니다.

가스 무게에 따라 측정기 설치 위치를 어떻게 하는게 좋을까요? 라고 물어보신다면 저는,

"산업안전보건공단에서 권고사항으로 가스무게를 고려하여 측정기 설치를 권장하지만, 실제 누출이 발생할 수 있는 근처에 설치하는게, 무게를 고려한 설치보다 훨씬 중요합니다." 라고 답변 드릴 수 있습니다.

"만약 1m높이의 CO2가스통이 있다고 가정시,
권고사항은, CO2 가 공기보다 무거우니 무시하고 바닥에서 30CM높이에 설치하는 것 이지만,
CO2가스통 밸브 근처에 설치하시는게 맞다는 것 입니다.
가스가 공기보다 무겁다 하여 누출되자마자 아래로 내려 가지 않습니다. 무조건 누출포인트 근처에 설치해야 가장 빠른 감지가 가능합니다."

여튼 이번 현장의 경우 누출포인트가 광범위 하다는 점.
현장 안전관리자님의 특별한 요청이 있었다는 점.

이를 고려하여,

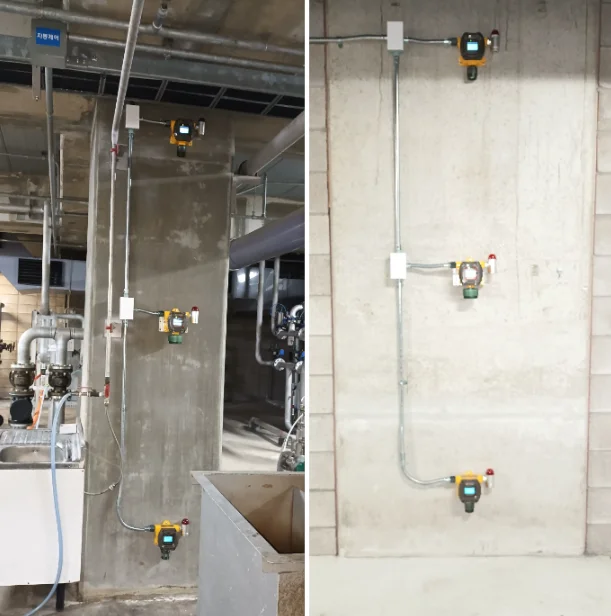

1. 공기와 비슷한 일산화탄소(CO)는 산소(O2)와 함께 사람 코높이에 설치
2. 공기보다 가벼운 메탄(LEL)은 사람 키보다 높이 설치
3. 공기보다 무거운 황화수소(H2S)는 바닥쪽에 설치 하였습니다.

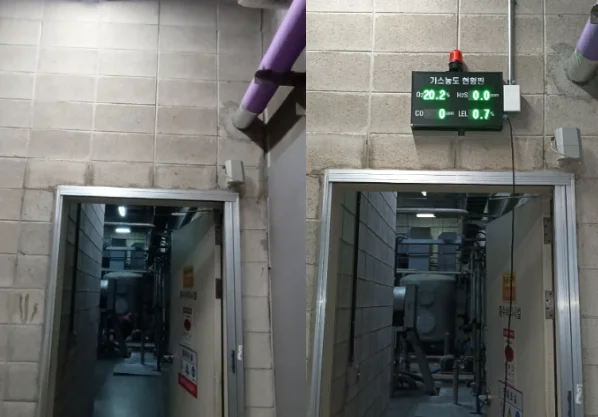

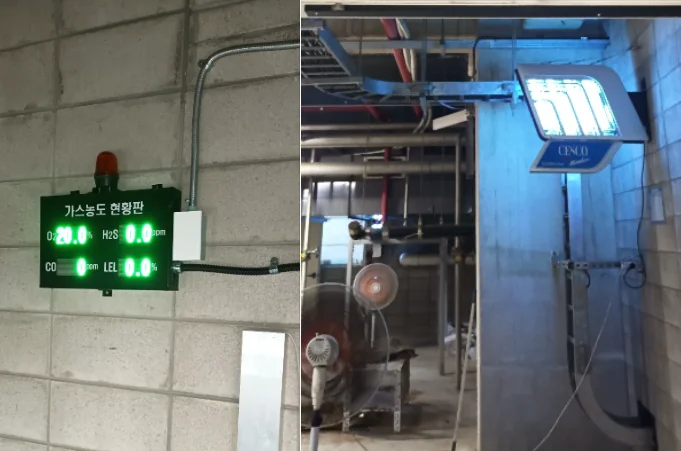

밀폐공간 출입구에는 가스농도 현황판을 설치하여,

밀폐공간 내부의 가스농도를 내부와, 출입구에서 이원화 하여 관리할 수 있도록 구성 하였습니다.

소화약제실 같은 고농도의 가스가 보관되어 있는 공간의 경우, 가스 누출시 근로자가 진입하자마자 의식을 잃고 쓰러질 수 있으므로 이원화 관리는 필수라고 생각 됩니다.

대부분 처음 문의를 하시는 고객분들은, 가스측정기를 설치하고 선정하는 부분들에 있어서
엄청나게 예산이 많이 소비되거나, 설치가 위험하거나 까다로울거라고 걱정하시는 분들이 많습니다만,

가스측정기 설치는 노출된 배관으로 시공되므로 매우 간단하며, 작업환경용 안전 가스측정기의 경우
가스측정기중에서는 금액이 저렴한 편에 속합니다.

이상으로 오늘의 시공사례를 마치겠습니다.

감사합니다.
