FIX800 설치형 염소 가스(Cl₂) 독성 가스 측정기 — 산업 환경·실험실 누출 감지 (서울)

FIX800 설치형 염소 가스(Cl₂) 독성 가스 측정기 — 산업 환경·실험실 적용

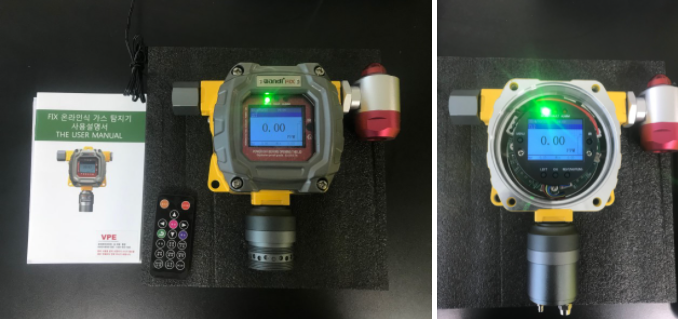

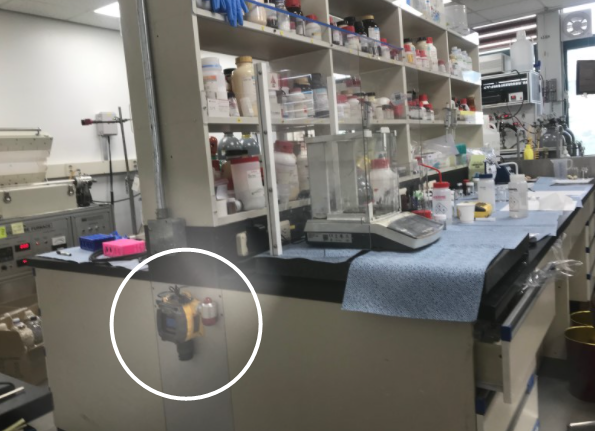

서울 소재 산업 환경 및 실험실에 FIX800 Cl₂(염소) 설치형 독성가스 측정기를 납품·설치한 사례입니다. 염소(Cl₂)는 반도체 식각·세정 공정, 수처리 살균, 화학 합성 등에서 광범위하게 사용되는 독성·산화성 가스입니다. FIX800 설치형 측정기는 아날로그 출력, RS-485, 릴레이, 경광등 등 다양한 출력 옵션을 통해 Cl₂ 누설 시 즉각적인 소리 및 빛 경보를 발령하며, 외부 시스템과 연동하여 안전하게 작업 환경을 보호합니다.

시공 사양

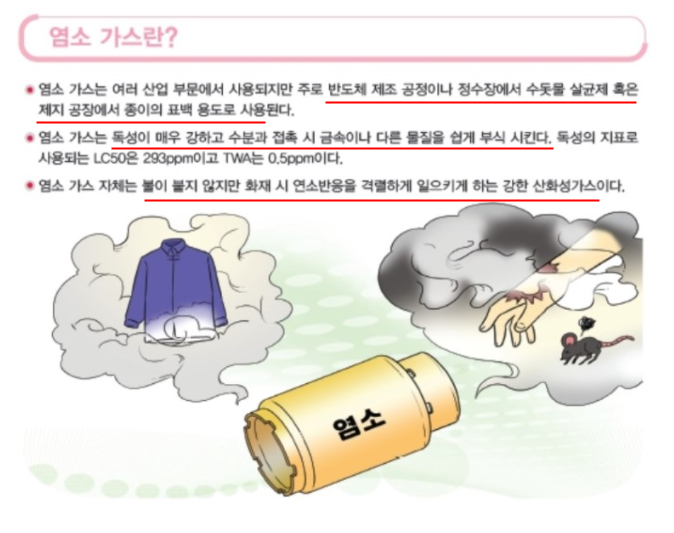

Cl₂(염소 가스)의 위험 특성

• 독성: TWA 0.5ppm, STEL 1ppm. 피부·눈·호흡기 점막을 강하게 자극. 고농도에서 폐부종·폐손상 유발
• 산화성: 강한 산화제로 가연성 물질과 접촉 시 화재 위험 증가
• 무거운 가스: 공기보다 2.5배 무거워 바닥 축적. 센서는 바닥에서 30~60cm 높이에 설치
• 황록색·자극 냄새: 고농도에서 육안·후각 감지 가능하나, 허용 기준(0.5ppm)에서는 감각으로 감지 어려움

FIX800 Cl₂ 측정기 외부 시스템 연동

• 4~20mA 아날로그 출력: DCS·PLC에 Cl₂ 농도 신호 전송 → 공정 제어 시스템 통합
• RS-485 Modbus: 다수 측정기를 하나의 모니터링 시스템에 통합
• 릴레이 출력: 경보 발생 시 자동으로 환기 팬 가동, 가스 공급 차단 밸브 제어 가능
• 경광등·사이렌: 작업자가 측정기를 직접 볼 수 없는 대형 공간에서도 즉각 경보 전달

자주 묻는 질문 (FAQ)

Q. FIX800 Cl₂ 측정기는 어떤 산업 현장에 주로 설치되나요?

반도체·디스플레이 식각 공정의 Cl₂ 가스 라인 주변, 수처리 시설 염소 주입 설비, 화학 공장 Cl₂ 취급 구역, 제지·섬유 공장 표백 공정, 실험실 Cl₂ 사용 구역이 주요 설치 대상입니다. 어떤 형태로든 Cl₂를 취급하는 모든 현장에 설치가 권장됩니다.

Q. Cl₂ 센서의 교체 주기는 어떻게 되나요?

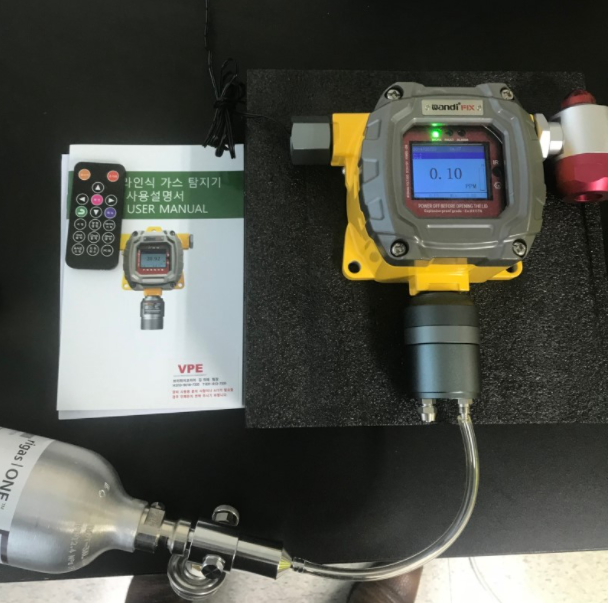

Cl₂ 전기화학식 센서는 일반적으로 12~24개월 교체 주기를 권장합니다. 고농도 Cl₂에 자주 노출되거나 고습도·부식성 환경에서는 수명이 단축되므로 6개월 주기 점검이 권장됩니다. 정기적인 스팬 교정으로 감도 저하를 조기에 확인하는 것이 중요합니다.

Q. FIX800의 4~20mA 출력을 활용하는 방법은 무엇인가요?

4~20mA 출력은 Cl₂ 농도를 전류 신호로 변환하여 DCS, PLC, 데이터 로거 등 외부 제어 시스템에 전달합니다. 예를 들어 4mA = 0ppm, 20mA = 10ppm(풀스케일)으로 선형 변환됩니다. 이를 통해 공정 제어 시스템에서 Cl₂ 농도를 실시간 모니터링하고 자동 연동 제어를 구현할 수 있습니다.

Q. Cl₂ 누설 시 작업자 대응 절차는 어떻게 되나요?

① 즉시 해당 구역에서 바람이 불어오는 방향으로 대피(Cl₂는 무거워 저지대 피하기) ② Cl₂ 공급 밸브 원격 차단 ③ 강제 환기 가동 ④ 염소용 방독마스크 착용 후 누설 지점 확인 ⑤ 누설 규모가 클 경우 119 신고 및 주변 인원 대피. 절대 바람의 아래쪽(하풍)으로 대피하지 않아야 합니다.

Q. FIX800 Cl₂ 측정기와 경광등을 연동하는 방법은 무엇인가요?

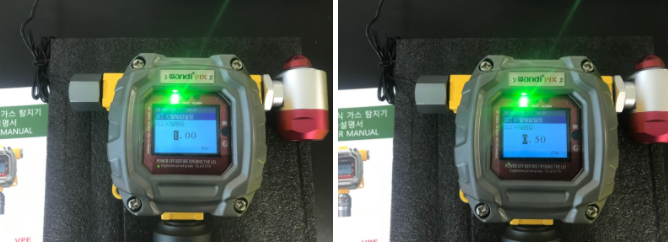

FIX800의 릴레이 접점 출력단자(NO/NC/COM)에 경광등 전원을 연결합니다. 1단 경보(0.5ppm) 또는 2단 경보(1ppm) 발생 시 릴레이가 작동하여 경광등이 점등·점멸됩니다. 배선 방법과 릴레이 용량(AC220V, 5A 이하)은 FIX800 설치 매뉴얼을 참고하세요.
